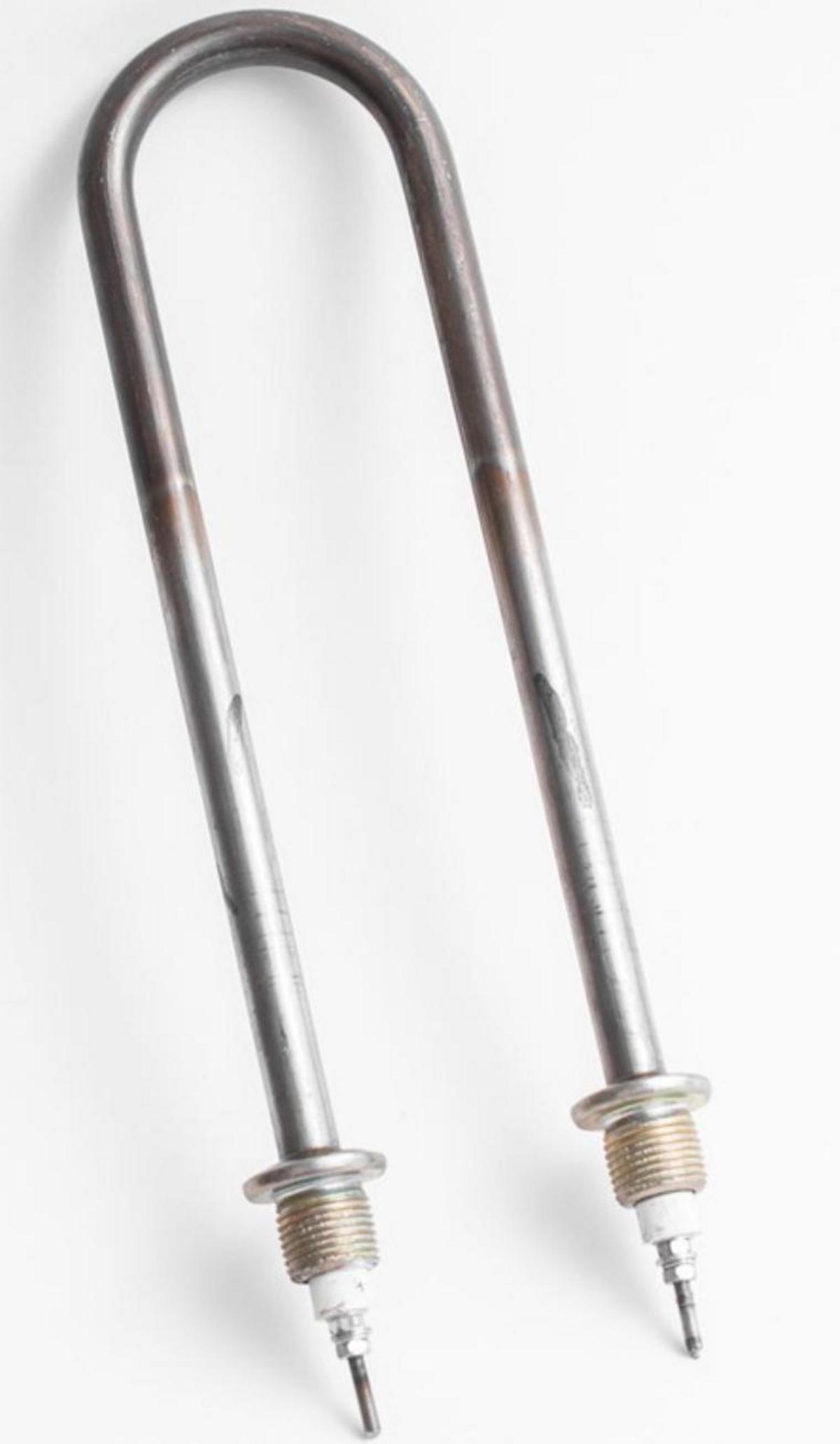

Тэн водяной u-образный мощность 2.5 Квт ,со штуцером из угл.стали ,с комплектом гайками и прокладками.
Тэн водяной u-образный мощность 2.5 Квт ,со штуцером из угл.стали ,с комплектом гайками и прокладками.
1. Общее описание и назначение
ТЭН (трубчатый электрический нагреватель) водяной U-образной формы мощностью 2,5 кВт — это один из самых распространённых типов нагревательных элементов для бытовых и промышленных систем нагрева воды. U-образная конструкция позволяет эффективно размещать нагреватель в ограниченных пространствах, таких как бойлеры, водонагреватели, теплообменники и котлы.
Основное назначение:
- Нагрев воды и других жидкостей в системах отопления, ГВС, промышленных установках.
- Применяется в бытовых и коммерческих водонагревателях, бойлерах, котлах, тепловых пунктах.
2. Конструкция и материалы
Основные элементы:
- Трубка нагревателя: U-образная форма, диаметр обычно 10–13 мм.
- Материал трубки: углеродистая сталь (часто оцинкованная или без покрытия).
- Штуцер: из углеродистой стали, резьба G ½» (1/2 дюйма).
- Нагревательный элемент: нихромовая спираль, запечатанная внутри трубки.
- Заполнение: диэлектрический теплопроводный материал (чаще — оксид магния).
- Контактные стержни: резьбовые шпильки (обычно М4 или М5).
- Герметизация: торцы трубки запечатаны, между контактами и трубкой — керамические изоляторы.
Комплект поставки:
- Сам ТЭН.
- Комплект гаек и прокладок для подключения к системе.
- Иногда — паспорт, инструкция по монтажу.
3. Технические характеристики
| Параметр | Значение |
|---|---|
| Мощность | 2500 Вт (2,5 кВт) |
| Напряжение | 220 В (однофазное) |
| Материал трубки | Углеродистая сталь |
| Материал штуцера | Углеродистая сталь |
| Диаметр трубки | 10–13 мм |
| Резьба штуцера | G ½» (1/2 дюйма) |
| Форма ТЭНа | U-образная (Ф.2) |
| Габаритный размер | 270–300 мм |
| Развернутая длина | 600–1000 мм |
| Межцентровое расстояние | 73 мм |
| Контакты | Резьбовые шпильки М4/М5 |
| Максимальная температура | До 100°C |
| Удельная мощность | 6–7 Вт/см² |
| Комплект гаек и прокладок | Да |
4. Особенности U-образного ТЭНа
- Компактность: U-образная форма позволяет разместить нагреватель в узких корпусах бойлеров и котлов.
- Равномерный нагрев: Благодаря изгибу, тепло распределяется более равномерно по объёму воды.
- Простота монтажа: Штуцер с резьбой и комплект гаек/прокладок обеспечивают быструю и герметичную установку.
- Надёжность: Углеродистая сталь устойчива к коррозии в условиях бытового водоснабжения.
5. Применение и совместимость
- Бытовые водонагреватели: бойлеры, проточные нагреватели.
- Промышленные системы: теплообменники, котлы, промышленные водонагреватели.
- Системы отопления: в составе котлов, тепловых пунктов.
- Совместимость: подходит для систем с давлением до 6 атм, температурой до 100°C.
6. Преимущества ТЭНа со штуцером из углеродистой стали
- Низкая стоимость: углеродистая сталь дешевле нержавеющей.
- Достаточная прочность: для большинства бытовых и коммерческих систем.
- Хорошая теплопроводность: обеспечивает эффективный нагрев.
- Широкая доступность: легко найти в продаже, в том числе с комплектом гаек и прокладок.
7. Как выбрать ТЭН 2,5 кВт U-образный со штуцером из углеродистой стали
- Проверьте диаметр и резьбу штуцера: должен соответствовать вашему оборудованию (обычно G ½»).
- Убедитесь в наличии комплекта гаек и прокладок: это упрощает монтаж и обеспечивает герметичность.
- Обратите внимание на длину и форму: U-образный должен свободно входить в корпус бойлера или котла.
- Проверьте мощность и напряжение: 2,5 кВт и 220 В — стандарт для бытовых систем.
- Уточните материал: углеродистая сталь подходит для большинства случаев, но в агрессивной среде лучше выбрать нержавеющую сталь.
8. Монтаж и эксплуатация
Необходимые инструменты:
- Гаечный ключ.
- Прокладки (в комплекте).
- Герметик (при необходимости).
Пошаговая инструкция:
- Отключите питание и слейте воду из системы.
- Снимите старый ТЭН.
- Установите новые прокладки на штуцер.
- Вставьте ТЭН в отверстие, закрепите гайками.
- Подключите электропитание.
- Проверьте герметичность и работоспособность.
Меры безопасности:
- Не включайте ТЭН без воды.
- Проверяйте герметичность соединений.
- Используйте только оригинальные комплектующие.
9. Где купить и сколько стоит
- Средняя цена: 700–1600 руб. за штуку (зависит от производителя и комплектации).
- Популярные магазины: Wildberries, Ozon, Яндекс.Маркет, специализированные сайты (ten66.ru, eraopt.ru, lspare.ru).
- В наличии: всегда есть модели с комплектом гаек и прокладок.
10. Частые вопросы и ответы
Q: Можно ли использовать ТЭН 2,5 кВт в системе с давлением выше 6 атм?
A: Нет, стандартные модели рассчитаны на давление до 6 атм. Для высокого давления нужны специальные ТЭНы.
Q: Как часто нужно менять ТЭН?
A: Срок службы — 5–10 лет, зависит от качества воды и условий эксплуатации.
Q: Можно ли установить ТЭН без комплекта гаек и прокладок?
A: Можно, но это усложнит монтаж и снизит надёжность соединения.
11. Выводы
ТЭН водяной U-образный 2,5 кВт со штуцером из углеродистой стали и комплектом гаек и прокладок — это надёжное, доступное и универсальное решение для нагрева воды в бытовых и промышленных системах. Его компактная конструкция, простота монтажа и доступная цена делают его одним из самых популярных вариантов на рынке.
Для подробного изучения технологий и подходов использования ТЭНа в различных системах нагрева, переходим ко второй части статьи.
