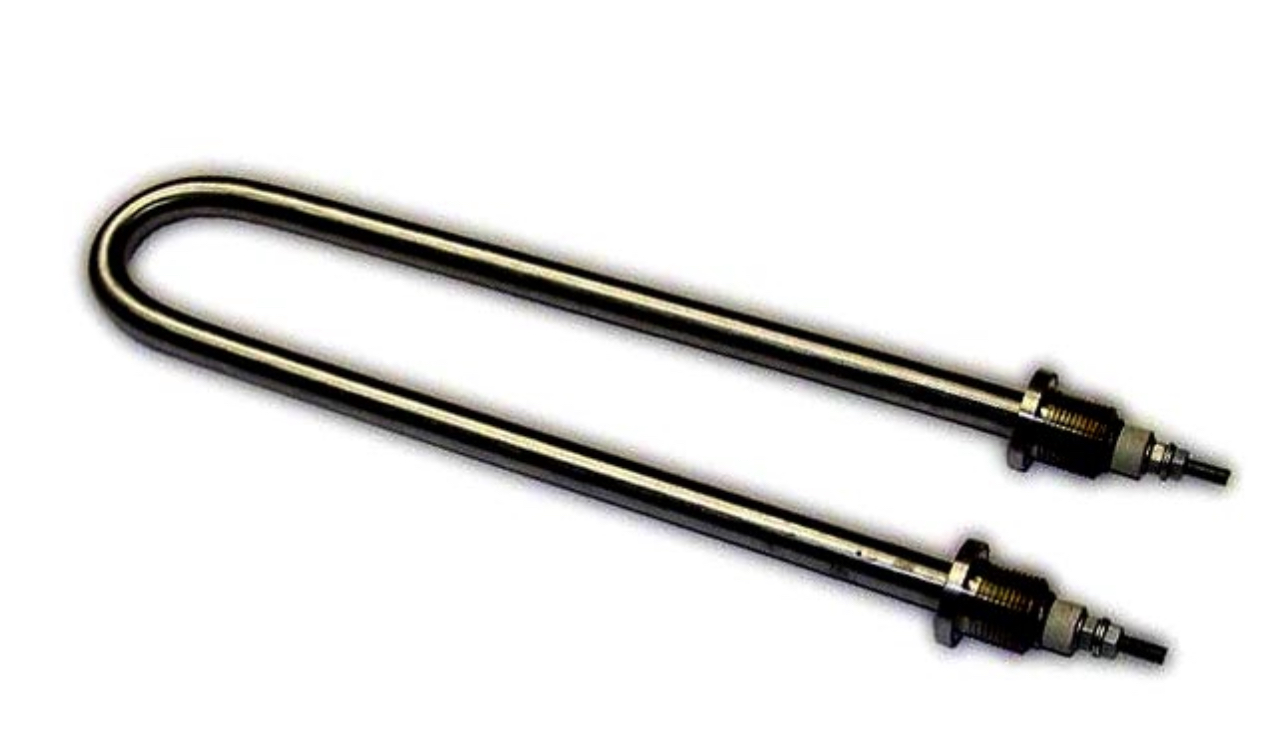

ТЭН водяной 5кВт U-образный. Размеры 37см М20х1,5. Материал нержавеющая сталь с гайками
ТЭН водяной 5кВт U-образный. Размеры 37см М20х1,5. Материал нержавеющая сталь с гайками Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:
Общее описание и назначение
ТЭН (трубчатый электронагреватель) – нагревательный элемент, предназначенный для нагрева воды и других жидких сред в бытовых и промышленных водонагревателях, котлах, бойлерах, системах отопления и различных технологических установках. U-образная форма ТЭНа позволяет компактно размещать элемент в ограниченном объеме, обеспечивая эффективный теплообмен.
- Мощность 5 кВт позволяет нагревать среду с высокой интенсивностью, что подходит для достаточно больших объемов или быстрого нагрева.
- Длина 37 см (размер по трубке в развертке примерно 370 мм) оптимальна для малогабаритных систем, где требуется высокая плотность мощности на небольшой площади.
- Резьбовое соединение М20х1,5 с гайками обеспечивает надежный крепеж и герметичность при монтаже в устройстве.
Конструкция и материалы
- Материал трубки: нержавеющая сталь – основной материал для ТЭНов, работающих в воде, благодаря высокой коррозионной стойкости и долговечности. Нержавейка выдерживает агрессивные среды и предотвращает образование накипи лучше, чем углеродистая сталь.
- На концах трубки располагаются крепежные резьбовые элементы (гайки), с помощью которых ТЭН вставляется и фиксируется в корпусе бойлера или другого оборудования.
- Внутри трубки расположен спиральный нагревательный элемент (нагревательный проводник в изоляции).
- Резьба М20х1,5 является распространенным размером для подключения ТЭНов к стандартным штуцерам и фитингам, обеспечивая надежность соединения.
Технические параметры
| Параметр | Значение |
|---|---|
| Мощность | 5 кВт |
| Форма | U-образная |
| Длина трубки (развертка) | 370 мм (37 см) |
| Материал оболочки | Нержавеющая сталь |
| Диаметр трубки | Стандартный – 12-13 мм (примерный, типовой) |
| Резьба для крепления | М20х1,5 с гайками |
| Напряжение питания | Чаще 220 В (однако возможны варианты) |
| Среда нагрева | Вода, растворы слабощелочных сред (pH около 7-9) |
| Максимальная рабочая температура | Обычно до 120-150 °C (зависит от исполнения) |
| Защита | Возможна клеммная коробка и термометр (опционально) |
Особенности и преимущества
- U-образная форма обеспечивает компактное размещение и эффективный нагрев за счет увеличенной площади теплообмена при ограниченных габаритах.
- Нержавеющая сталь – ключевой параметр для надежной эксплуатации в воде, устойчивость ко коррозии продлевает срок службы ТЭНа.
- Резьбовое крепление М20х1,5 с гайками позволяет легко устанавливать элемент в бойлеры и другие емкости с соответствующими посадочными местами.
- Мощность 5 кВт позволяет быстро поднимать температуру воды, что сокращает время ожидания.
Технические требования и рекомендации по применению
- ТЭН следует подбирать с учетом требуемой мощности, объема нагреваемой воды и характеристик оборудования.
- Гайки и резьбовое соединение требуют точной установки и герметизации для предотвращения протечек.
- Рекомендуется использовать специальные уплотнительные материалы (например, паронитовые прокладки) при монтаже.
- При выборе ТЭНа стоит учитывать химический состав нагреваемой воды: нержавеющая сталь предпочтительна для нейтральных и слабо щелочных сред, а выбор материала влияет на долговечность.
- Для обеспечения безопасности необходима установка защитных систем (автомат защиты по температуре или току).
Сравнение с другими материалами и размерами
| Характеристика | Нержавеющая сталь (нерж) | Углеродистая сталь |
|---|---|---|
| Коррозионная стойкость | Высокая, пригодна для воды | Низкая, нуждается в покрытиях или регулярной замене |
| Срок службы | Длительный | Меньший, подвержен ржавчине |
| Цена | Выше | Ниже |
| Вес | Некоторая легкость | Тяжелее |
Производители и заказ
Множество компаний на российском рынке изготавливают и реализуют ТЭНы по техническим требованиям заказчика с возможностью индивидуальной комплектации (мощность, длина, материал, резьба). Возможна покупка ТЭНов стандартных размеров (например, 120 см, 140 см, 42 см), но для размера 37 см с резьбой М20х1,5 из нержавеющей стали стоит делать индивидуальный заказ или подбирать по каталогу специализированных производителей, таких как Завод ТЭН №1.
Пример технической маркировки (ориентировочно)
ТЭН 37А13/5,0НМ20
- 37 – длина развертки в см
- А13 – диаметр трубки 13 мм
- 5,0 – мощность 5 кВт
- Н – материал нержавеющая сталь
- М20 – резьбовое соединение М20х1,5
Практические советы по эксплуатации
- Перед установкой очистить поверхность резьбы и проверить отсутствие повреждений.
- Устанавливать ТЭН рекомендуется в оборудовании с хорошей циркуляцией воды вокруг нагревательного элемента для равномерного нагрева.
- Регулярно проверять состояние ТЭНа на наличие накипи и коррозии.
- Использование фильтров и средств для смягчения воды продлит срок службы ТЭНа.
Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:
Установка и монтаж ТЭНа
Правильная установка ТЭНа водяного 5 кВт U-образного с длиной 37 см и резьбой М20х1,5 является ключевым этапом для обеспечения его эффективной работы и долговечности. Перед началом монтажа необходимо подготовить рабочее место и убедиться в наличии всех необходимых инструментов и материалов.
Подготовка к установке
- Очистите место установки от загрязнений и остатков старых уплотнителей.
- Проверьте целостность резьбы на ТЭНе и в месте подключения, чтобы избежать протечек.
- Подготовьте уплотнительные материалы, такие как паронитовые прокладки, для обеспечения герметичности соединения.
Процесс установки
- Вставьте ТЭН в соответствующее отверстие в корпусе бойлера или другого оборудования.
- Закрепите ТЭН с помощью гайки, обеспечивая равномерное затягивание для предотвращения перекоса.
- Убедитесь, что резьбовое соединение плотно зафиксировано и не имеет зазоров.
- Подключите электрические провода к клеммной коробке, если она предусмотрена в конструкции.
Обслуживание и уход за ТЭНом
Для обеспечения долговечности и надежной работы ТЭНа необходимо регулярно проводить его обслуживание. Это включает в себя:
- Периодическую проверку состояния ТЭНа на наличие накипи и коррозии. Накопление накипи может значительно снизить эффективность нагрева.
- Очистку ТЭНа от накипи с использованием специальных средств, предназначенных для удаления отложений.
- Проверку герметичности соединений и состояния уплотнительных прокладок, чтобы избежать утечек.
Проблемы и их решение
Несмотря на высокое качество и надежность ТЭНа, могут возникать некоторые проблемы в процессе эксплуатации. Рассмотрим наиболее распространенные из них:
1. Нагрев воды неэффективен
Причины могут включать:
- Наличие накипи на ТЭНе, что снижает теплоотдачу.
- Неправильное подключение или повреждение электрических проводов.
2. Протечки в месте соединения
Это может быть вызвано:
- Неправильной установкой гайки или отсутствием уплотнителя.
- Износом уплотнительных материалов.
3. Перегрев ТЭНа
Перегрев может произойти из-за:
- Недостаточной циркуляции воды вокруг ТЭНа.
- Неправильной настройки термостата или отсутствия защитных систем.
Заключение
ТЭН водяной 5 кВт U-образный с длиной 37 см и резьбой М20х1,5 из нержавеющей стали является надежным и эффективным решением для нагрева воды в различных системах. Соблюдение рекомендаций по установке, обслуживанию и эксплуатации позволит значительно продлить срок службы устройства и обеспечить его бесперебойную работу.
