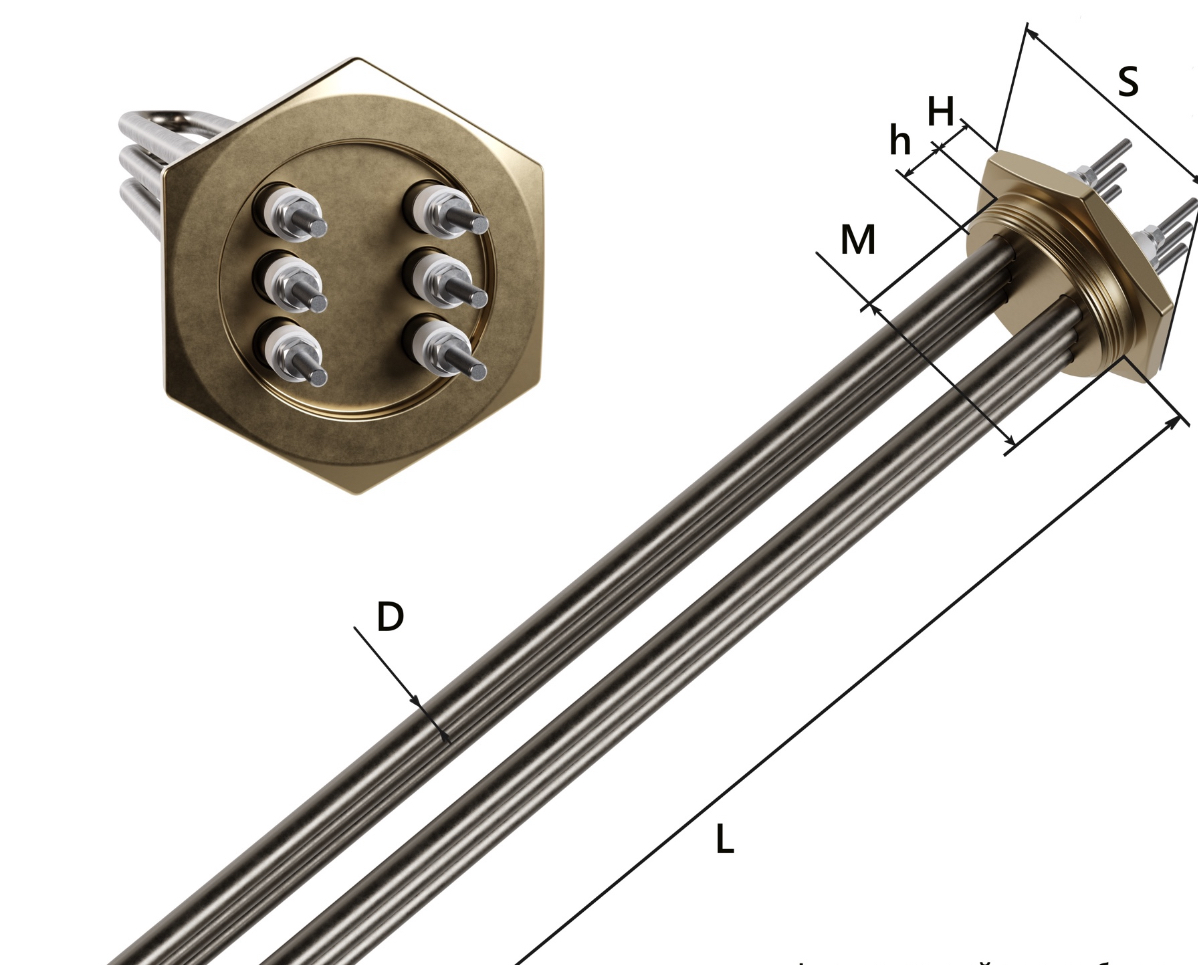

Тэны с колпаком на контакты. Мощность 30 квт, напряжение 380 В

Тэны с колпаком на контакты. Мощность 30 квт, напряжение 380 В Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Техническая характеристика ТЭНов с колпаком

ТЭН (трубчатый электронагреватель) — это элемент, в котором внутри металлической трубки (обычно из нержавеющей стали или сплавов с повышенной коррозионной стойкостью) находится нагревательный провод и изоляция. Колпак на контактах — это защитная полимерная или керамическая накладка, которая предотвращает коррозию, улучшает электроизоляцию и защищает контакты от механических повреждений и влаги. Такие колпаки особенно важны для мощных ТЭНов с высокими токами и напряжениями, например, для работы в трехфазных сетях с напряжением 380 В.

Размеры и параметры типичных ТЭНов с колпаком:

• Диаметр трубки порядка 7.4 мм (тип P 2″)
• Погружаемая длина от 280 мм и выше, в зависимости от мощности
• Мощность одиночного ТЭНа обычно достигает до 12 кВт, но можно объединять в блоки для мощностей 30 кВт и более.

Колпаки из полимерных материалов обеспечивают долговечность при температуре до 250 °C, исключают короткие замыкания и обеспечивают дополнительную безопасность.

Конструкция и материалы

Основной материал – нержавеющая сталь для трубки, что обеспечивает стойкость к окислению и коррозии. Нагревательный элемент из сопротивления (чаще всего нихром), изоляция – минераловатный порошок высокой плотности. Колпак выполнен из термостойкого полимера или керамики. Контакты размещены внутри колпака, что защищает их от воздействия агрессивных сред, влаги и пыли, что особенно важно для мощных ТЭНов, подключаемых к промышленным установкам.

Мощность 30 кВт, соединение и напряжение 380 В

Для достижения общей мощности 30 кВт при номинальной мощности одного ТЭНа 6-12 кВт используют групповое подключение нескольких ТЭНов. Напряжение 380 В характерно для трехфазных сетей: для таких нагрузок чаще всего применяют схему подключения «звезда» или «треугольник». При напряжении 380 В ТЭНы обычно рассчитаны на линейное напряжение.

Схема «треугольник» позволяет использовать полную мощность нагревателей, подключая их между фазами, в то время как схема «звезда» снижает напряжение на ТЭНах до 220 В между фазой и нейтралью, что влияет на мощность. На практике блок из нескольких ТЭНов с колпаками подключается по схеме, обеспечивающей равномерное распределение нагрузки по фазам для надежности и равномерного нагрева.

Применение и преимущества ТЭНов с колпаком мощностью 30 кВт и 380 В

Такие мощные ТЭНы используются в промышленных и больших бытовых установках, например:

• Электрокотлы и бойлеры повышенной мощности
• Нагрев отечественных и импортных теплообменников с большими объемами
• Системы отопления, горячего водоснабжения, нагрева технологических жидкостей
• Интенсивные процессы с наличием агрессивных сред или повышенной влажности

Колпак защищает контакты при эксплуатации в сложных условиях, снижая риски повреждений и удлиняя срок службы. Благодаря модульному подходу можно легко собрать необходимую мощность (например, пять ТЭНов по 6 кВт = 30 кВт). Высокий класс защиты контактных выводов упрощает монтаж, минимизирует обслуживание и замену при эксплуатации.

Производители и пример изделий

Компания Тэн-Миасс выпускает ТЭНы с колпаками мощностью от 3 кВт до 12 кВт с номинальным напряжением до 380 В. Примеры:

Для создания блока 30 кВт обычно комбинируют несколько нагревателей (например, пять по 6 кВт).

Особенности монтажа и эксплуатации

При работе с ТЭНами мощностью 30 кВт на 380 В необходимо:

• Обеспечить качественную трехфазную электросеть и правильное подключение по схеме «звезда» или «треугольник»
• Использовать термостойкие, надежные клеммы и провода
• Обследовать техническое состояние изоляции колпаков и проводить регулярный осмотр во избежание выхода из строя
• Соблюдать меры безопасности при монтаже — отключение питания, заземление корпуса
• Учитывать тепловое расширение, чтобы избежать механических повреждений при эксплуатации

Следующая часть статьи будет посвящена более детальному рассмотрению особенностей эксплуатации и рекомендациям по выбору ТЭНов с колпаком для различных промышленных и бытовых нужд.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Рекомендации по выбору ТЭНов с колпаком

При выборе ТЭНов с колпаком на контакты мощностью 30 кВт и напряжением 380 В важно учитывать несколько ключевых факторов, которые помогут обеспечить надежную и эффективную работу оборудования.

1. Определение необходимых параметров

Перед покупкой ТЭНа необходимо точно определить требуемую мощность и напряжение, исходя из специфики применения. Например, для систем отопления или горячего водоснабжения важно учитывать объемы и теплопотери, чтобы правильно рассчитать необходимую мощность нагревателя.

2. Выбор материала

Обратите внимание на материал трубки ТЭНа. Нержавеющая сталь является оптимальным выбором для большинства промышленных и бытовых условий, так как она устойчива к коррозии и окислению. В некоторых случаях, например, при работе с агрессивными химическими средами, может потребоваться использование ТЭНов из титана или специальных сплавов.

3. Установка и подключение

При установке ТЭНов с колпаком важно следовать рекомендациям производителя. Необходимо обеспечить правильное подключение по схеме «звезда» или «треугольник», в зависимости от конфигурации электросети. Также стоит обратить внимание на качество используемых проводов и клемм, которые должны быть рассчитаны на высокие токи.

4. Обслуживание и эксплуатация

Регулярное обслуживание ТЭНов включает в себя проверку состояния изоляции колпаков, осмотр на наличие механических повреждений и коррозии. Рекомендуется проводить профилактические осмотры не реже одного раза в полгода, особенно в условиях повышенной влажности или агрессивной среды.

5. Модульный подход

Использование модульного подхода при сборке блока из нескольких ТЭНов позволяет легко адаптировать систему под изменяющиеся требования. Например, можно начать с установки трех ТЭНов по 10 кВт и при необходимости добавить еще один, чтобы достичь общей мощности 40 кВт.

Схемы подключения ТЭНов

Правильная схема подключения ТЭНов является критически важной для обеспечения их эффективной работы. Рассмотрим основные схемы:

Схема «звезда»

При использовании схемы «звезда» каждый ТЭН подключается к одной фазе и нейтрали. Это позволяет снизить напряжение на каждом ТЭНе до 220 В, что может быть полезно для снижения нагрузки на систему, но также уменьшает общую мощность.

Схема «треугольник»

Схема «треугольник» позволяет подключать ТЭНы между фазами, что обеспечивает полное использование их мощности. Это особенно важно для высокомощных установок, где требуется максимальная производительность.

Заключение

ТЭНы с колпаком на контактах мощностью 30 кВт и напряжением 380 В представляют собой надежное решение для различных промышленных и бытовых нужд. Их применение в системах отопления, горячего водоснабжения и технологических процессах обеспечивает высокую эффективность и безопасность. При правильном выборе, установке и обслуживании такие ТЭНы могут служить долго и эффективно, обеспечивая стабильную работу оборудования.

Для более детального изучения особенностей эксплуатации и выбора ТЭНов, а также для получения рекомендаций по конкретным моделям, можно обратиться к специализированным источникам и производителям, таким как TEN1.
