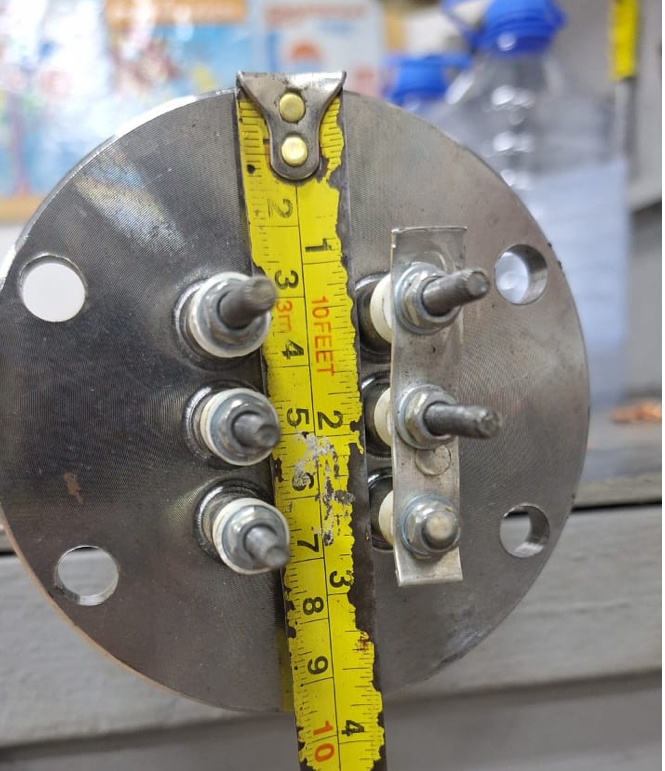

ТЭН водяной 3-х фазный 380 В. 9 кВт. к электрокотлам
ТЭН водяной 3-х фазный 380 В. 9 кВт. к электрокотлам
Основные технические характеристики
- Мощность: 9 кВт – оптимальный вариант для отопительных электрокотлов средней и большой мощности.
- Напряжение: 380 В, трёхфазное питание – стандарт для мощных промышленно-бытовых водяных нагревателей.
- Конструкция: фланцевый или резьбовой монтаж (чаще всего с резьбой 1 1/2″ или 40F) для удобства установки в котлы и бойлеры.
- Материал трубчатой части: обычно нержавеющая сталь или сплав Incoloy 875, что обеспечивает высокую коррозионную устойчивость и долговечность.
Типы подключения к электросети 3 фазы 380 В
Для подключения 3-фазных ТЭНов применяются две основные схемы:
| Схема подключения | Особенности | Применение |
|---|---|---|
| Звезда (Y) | Необходим нулевой провод. ТЭНы с напряжением 220 В на фазу. Однако при 3 фазном подключении суммарное напряжение 380 В. | Используется для блоков ТЭНов с комбинированным подключением и в бытовых условиях. |
| Треугольник (Δ) | Нулевой провод не нужен. ТЭНы рассчитаны на 380 В на каждую фазу. | Используется для мощных нагревателей без нулевого провода, позволяет более равномерно распределять нагрузку. |
При правильном подключении нагрузка равномерно распределяется между фазами, что критично для стабильной работы электрокотла.
Конструкция и материалы
- Трубка нагревающего элемента: Нержавеющая сталь (например, марка Incoloy 875) обеспечивает долговечность и сопротивление тепловым и химическим нагрузкам.
- Фланец или резьбовое соединение: стандартные размеры — резьба 1 1/2″ (40F), диаметр фланца подбирается в соответствии с котлом.
- Термостаты и защиты: многие блоки оснащаются термостатами, аварийными защитами от перегрева и функциями антизамерзания (автоматическое включение при низкой температуре).
Применение и рекомендации по выбору
- Использование: ТЭНы 9 кВт 3-х фазные 380 В подходят для водяных электрокотлов, промышленных и бытовых бойлеров и нагревателей.
- Критерии выбора:
- Мощность нагревателя должна соответствовать параметрам котла, указанным в его паспорте или на шильдике.
- Тип подключения к электросети должен соответствовать схеме котла (звезда или треугольник).
- Материал нагревательной трубки – предпочтительно нержавеющая сталь для защиты от коррозии и продления срока службы.
- Форма и размеры (длина, диаметр, диаметр фланца или резьбы) должны строго соответствовать техническим требованиям котла для правильной установки.
- Советы:
- Если точная модель ТЭНа не найдена, выбирают ближайшую по мощности чуть меньше требуемой.
- Подключение должно выполнять квалифицированный электрик с соблюдением правил заземления и безопасности.
- При замене ТЭНа в котле рекомендуется также проверить состояние прокладок, терморегуляторов и диэлектрических изоляторов.
Примеры моделей и производителей
- S-TANK: ТЭН 9 кВт, 3 фазы, 380 В, с немецкими термостатами, функциями антизамерзания и двойной защитой от перегрева.
- Hajdu, Electro-SHOP и другие производители: выпускают фланцевые ТЭНы 9 кВт 380 В для бытовых и промышленных котлов с нержавеющей трубкой.
- Некоторые производители предлагают блоки ТЭНов с несколькими параллельно подключенными ТЭНами мощностью по 3 кВт каждый, что обеспечивает гибкую регулировку мощности и надёжность.
Сферы применения
- Электрокотлы для отопления: отопление частных домов, квартир, небольших производственных помещений.
- Буферные ёмкости и бойлеры: дополнительный нагрев воды для систем горячего водоснабжения.
- Промышленные установки: нагрев воды в технологических процессах.
Технические характеристики и особенности применения трехфазных водяных ТЭНов 9 кВт 380 В играют ключевую роль в их интеграции в системы отопления и водоснабжения. Следующий раздел статьи углубится в эксплуатацию этих устройств, рассматривая практические рекомендации и меры предосторожности при их использовании.
Эксплуатация трехфазных водяных ТЭНов 9 кВт 380 В
На этапе эксплуатации ТЭНов возникает множество нюансов и рекомендаций, которые помогут обеспечить их надежную работу и продлить срок службы. Важными аспектами являются уход за элементами, правильные режимы работы и регулярные проверки систем. Ниже представлены основные рекомендации по эксплуатации ТЭНов.
Правила эксплуатации
- Контроль температуры: Необходимо устанавливать термостаты, которые позволят контролировать температуру воды и избежать перегрева. Поддержание оптимального температурного режима значительно способствует увеличению срока службы ТЭНа.
- Очистка нагревательного элемента: Регулярная очистка от накипи и других отложений важна для поддержания эффективности работы. Использование специальных химических средств или механических методов может помочь избежать перегревания.
- Проверка электрической части: Регулярно проверяйте состояние кабелей, соединений и электрики. Накопление влаги или поврежденные изоляции могут привести к короткому замыканию.
- Безопасность: Важно установить защитные устройства, такие как автоматические отключающие системы, которые предотвратят перегрев или другие аварийные ситуации. Также необходимо следить за состоянием заземления.
Меры предосторожности
- Не превышать допустимую мощность: При эксплуатации необходимо придерживаться установленной мощности устройства. Перегрузка может стать причиной выхода ТЭНа из строя.
- Правильное подключение: Убедитесь, что подключение выполнено в соответствии с рекомендациями производителя: используйте соответствующие схемы подключения (звезда или треугольник).
- Использование по назначению: ТЭНы 9 кВт 3-х фазные предназначены только для использования в системах отопления и горячего водоснабжения, их не следует использовать в других целях.
Обслуживание
Обслуживание ТЭНов включает в себя профилактические проверки и регулярную диагностику. Важно проводить следующие действия:
- Регулярные проверки: Совершайте периодические проверки состояния ТЭНа и прилежащих компонентов систем, что позволит заметить возможные неисправности на ранней стадии.
- Замена изношенных элементов: При обнаружении любых дефектов следует немедленно произвести замену или ремонт, чтобы избежать попадания воды на электрические части.
- Технический аудит: Проведение технического аудита установок, а также обращение к профессиональным электрикам для регулярной диагностики и проверки.
Проблемы и их решение
В процессе эксплуатации могут возникать различные проблемы, связанные с работой ТЭНов. Ниже приведены наиболее распространенные проблемы и возможные способы их решения:
| Проблема | Причина | Решение |
|---|---|---|
| Перегрев ТЭНа | Нарушение терморегуляции | Настройка термостата и проверка работоспособности системы охлаждения. |
| Неравномерный нагрев | Забившиеся трубки или загрязнение | Очистка от накипи и посторонних отложений. |
| Снижение мощности | Нарушение электрических соединений | Проверка проводки, подключения и замена поврежденных частей. |
Мониторинг состояния, выполнение профилактических мероприятий и соблюдение правил эксплуатации являются ключевыми аспектами для успешной работы ТЭНов.
Выводы о расходных материалах и аксессуарах
Также важен правильный выбор расходных материалов и дополнительных аксессуаров, таких как прокладки и термостаты, которые могут значительно повлиять на производительность и безопасность системы.
Монтаж, подключение и эксплуатация трехфазных водяных ТЭНов 9 кВт 380 В требуют внимания к деталям и соблюдения необходимых мер предосторожности. За счет правильного подхода к выбору и эксплуатации, эти устройства могут служить долго и эффективно, обеспечивая качественное отопление и горячее водоснабжение.
Для продолжения обсуждения будет рассмотрено влияние условий эксплуатации на характеристики ТЭНов и параметры, к которым следует уделить внимание при их установке и использовании.
