ТЭНБ ЭВАН 15КВТ16/02 3/380 G2
ТЭНБ ЭВАН 15КВТ16/02 3/380 G2

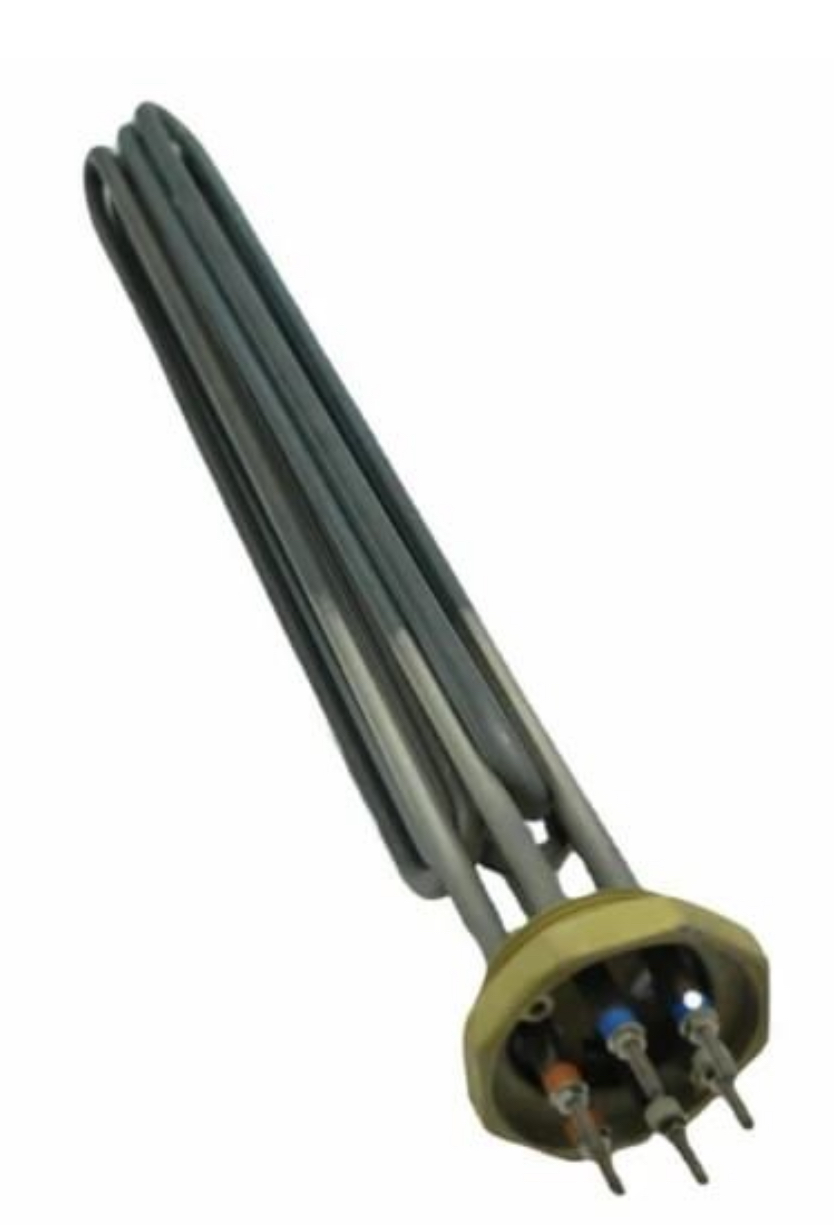

Общие характеристики блока ТЭНБ ЭВАН 15 кВт 3x380V с фланцевым присоединением G2
Мощность: 15 кВт (15000 Вт), что обеспечивает эффективный нагрев воды или теплоносителя в электрических котлах и проточных водонагревателях.
Напряжение питания: 380 В (трёхфазное подключение, 3×380 В) — характерно для промышленного и мощного бытового отопительного оборудования.
Количество нагревательных элементов в блоке: 3 ТЭНа, которые работают совместно для достижения заданной мощности.
Материал изготовления ТЭНов: высоколегированная нержавеющая сталь, что обеспечивает высокую коррозионную стойкость и долговечность в условиях отопительных систем и водонагревателей с высокой влажностью и возможным высоким уровнем агрессивности воды.
Фланцевое присоединение: G 2″, распространённый стандарт резьбового соединения для монтажа в котлы и водонагреватели, облегчает замену и техническое обслуживание.
Конструкция и размеры
Диаметр нагревательных элементов: в разных источниках упоминаются варианты диаметра трубки от 8 до 13 мм, наиболее часто встречается Ø10 мм для стандартных моделей. Это значение влияет на теплопередачу и скорость нагрева.
Длина греющей части: варьируется в пределах 450-510 мм, что достаточно для погружения в теплообменник или бак котла, обеспечивая равномерный нагрев.
Габаритные размеры блока: приблизительно 400-510 мм по длине с учётом всей сборки, что важно при замене или проектировании системы.
Вес и материальная составляющая
Вес блока ТЭН: около 1,5 — 2 кг, зависит от модели и диаметра трубок. Например, блок весом 1471 г (около 1,5 кг) с диаметром трубок 8 мм и 2020 г с диаметром 13 мм.
Использование высоколегированной нержавеющей стали увеличивает срок службы ТЭН с сохранением качественной теплопередачи и уменьшает риск коррозии и образования накипи.
Применение и совместимость
Блок ТЭНБ ЭВАН 15 кВт используется в электрических котлах ЭВАН С1, С2, Universal, а также в проточных водонагревателях серии ЭВАН В1, в различных мощностных исполнениях (15 кВт, 30 кВт, 42-105 кВт и др.).
Для увеличения мощности некоторых моделей устанавливаются 2 и более таких блоков параллельно (например, для котлов на 30 кВт используется 2 блока на 15 кВт).
Фланцевое присоединение G2″ позволяет быстро установить блок на котлы и заменять при необходимости без сложного монтажа.
Важные технические параметры в табличной форме
| Параметр | Значение | Комментарии |
|---|---|---|
| Мощность | 15 кВт | Для промышленного и домашнего отопления |
| Напряжение | 380 В (трёхфазное) | Стандарт питания котлов ЭВАН |
| Количество ТЭНов | 3 шт. | Обеспечивает равномерный нагрев |
| Материал | Высоколегированная нержавеющая сталь | Высокая коррозионная стойкость |
| Диаметр трубки | 8 — 13 мм | Варианты зависят от конкретной модели |
| Длина греющей части | 450 — 510 мм | Важно для правильного монтажа и теплопередачи |
| Присоединение | Резьбовое, фланец G 2″ | Универсальный размер для котлов ЭВАН |
| Вес | 1,5 – 2 кг | Зависит от диаметра трубок и комплектации |
Особенности и преимущества
- Нержавеющая сталь — устойчива к коррозии и агрессивной воде, продлевает срок эксплуатации.
- Трёхфазное подключение 3×380 В позволяет снизить токи на каждой фазе и повысить надежность работы.
- Фланцевое соединение G2″ облегчает монтаж и замену, снижая время обслуживания.
- Широкий спектр применения в котлах и проточных водонагревателях ЭВАН говорит о хорошей стандартизации и совместимости.
Рекомендации и условия эксплуатации
Для эффективной работы необходимо обеспечить правильное подключение к трёхфазной сети 380 В, соблюдение полярности и заземления. Регулярная проверка состояния ТЭН, особенно на наличие отложений на поверхности, поможет продлить срок службы.
При монтаже следует обратить внимание на правильность уплотнения фланца, чтобы исключить протечки.
Возможен выбор блока с различным диаметром греющей части (8, 10 или 13 мм) в зависимости от требований к мощности и характеристикам котла.
Монтаж и наладка блока ТЭНБ ЭВАН 15 кВт
Правильный монтаж блока ТЭНБ ЭВАН 15 кВт играет важную роль в обеспечении его эффективной и долговечной работы. При установке блока следует учесть несколько ключевых моментов:
- Подключение: Убедитесь, что блок подключен к трёхфазной сети 380 В. Следует тщательно соблюдать полярность, обеспечивая надёжное заземление для исключения короткого замыкания и повышения безопасности эксплуатации.
- Уплотнение фланца: При установке обязательно используйте качественные уплотнительные элементы. Это поможет избежать утечек и прочих проблем, которые могут возникнуть из-за неправильно установленного соединения.
- Проверка состояния: Перед запуском блока обеспечьте его визуальную проверку на наличие механических повреждений и загрязнения, а также осмотрите крепления и соединения на предмет коррозии.
Работа блока и эксплуатационные советы
Эффективная работа блока ТЭНБ ЭВАН 15 кВт зависит не только от его корректной установки, но и от соблюдения правил эксплуатации:
- Регулярная очистка: Операция по очищению блока от накипи и других отложений позволит продлить срок его службы. Регулярное обслуживание рекомендовано проводить раз в 6-12 месяцев в зависимости от качества воды.
- Контроль за состоянием: Следите за работой ТЭНа, обращая внимание на температуру и уровень нагрева. При сбоях в работе, таких как перегрев или отключение, необходимо произвести диагностику системы.
- Режимы работы: Учитывайте, что при изменении температуры окружающей среды и теплообменника режим работы ТЭНа может меняться. Настройка терморегуляторов должна проводиться с учётом характеристик вашей системы отопления.
Причины отказов и меры предосторожности
Как и любое электрическое устройство, блок ТЭНБ ЭВАН 15 кВт может испытывать определённые сложности. Вот некоторые распространённые причины отказов и соответствующие меры предосторожности:
- Перегрев: Слишком высокая температура может привести к повреждениям. Для предотвращения данного сценария используйте автоматические отключающие устройства.
- Накипь и коррозия: Образование накипи может существенно уменьшить эффективность работы. Для снижения этого риска устанавливайте фильтры воды на входе и регулярно проводите профилактическое обслуживание.
- Электрические неисправности: Проверьте кабель на предмет повреждений перед подключением ТЭНа. Отключите устройство перед проведением любых работ.
Сравнение с аналогами и конкурирующими технологиями
В сегменте электрических нагревательных элементов ТЭНБ ЭВАН 15 кВт выделяется благодаря своим техническим характеристикам и широкому спектру применения, но для полной картины стоит рассмотреть его с точки зрения альтернатив и аналогов:
- Конкурирующие модели: Существенная конкуренция существует с моделями других брендов, таких как Jazzway, ЭВАН В1 и другими производителями. Основные отличия могут заключаться в материалах изготовления, эффективности нагрева и долговечности.
- Технологические особенности: Некоторые новые разработки на рынке предлагают более продвинутые системы автоматизации и энергосбережения, что позволяет пользователям оптимизировать свои затраты на электроэнергию.
- Соотношение цена-качество: ТЭНБ ЭВАН 15 кВт, как правило, занимает среднюю ценовую нишу и обеспечивает высокое качество при сравнительно низких эксплуатационных расходах, что делает его привлекательным для пользователей.
Заключение
Блок ТЭНБ ЭВАН 15 кВт представляет собой эффективное и надежное решение для электрических котлов и проточных водонагревателей. Учитывая его характеристики и правила эксплуатации, пользователи смогут интегрировать его в свои системы отопления с максимальной эффективностью.
