# ТЭН водяной формы Ф8: Полный обзор ТЭН223 D-13/1,5-Т220

ТЭН223 D-13/1,5-Т220 — это трубчатый электронагреватель (ТЭН) формы Ф8, спроектированный для нагрева водных сред. Он находит применение в разнообразных бытовых и промышленных системах отопления и водоснабжения, предлагая оптимальное решение для задач, требующих надежного и эффективного теплообмена.

Система маркировки и расшифровка модели

Детальная маркировка каждой модели ТЭНа несет в себе исчерпывающую информацию о его конструктивных особенностях, технических возможностях и назначении. Рассмотрим расшифровку маркировки ТЭН223 D-13/1,5-Т220:

• ТЭН223: Указывает на серийный номер или типоисполнение нагревателя, определяющее его уникальную конструкцию и конфигурацию.
• D: Обозначение нагреваемой среды. Буква «D» сигнализирует о предназначении ТЭНа для работы с водой или слабыми растворами щелочей.
• 13: Диаметр трубки нагревателя в миллиметрах. 13 мм является стандартным размером для водяных ТЭНов, обеспечивающим оптимальное соотношение между площадью теплоотдачи и механической прочностью.
• 1,5: Номинальная мощность нагревателя в киловаттах. 1,5 кВт (1500 Вт) обеспечивает эффективный нагрев в системах средней производительности, балансируя между скоростью нагрева и энергопотреблением.
• Т: Тип исполнения и материал оболочки. Буква «Т» обозначает конструкцию, предназначенную для воды или спокойной газовой среды, выполненную из нержавеющей стали. Этот материал является предпочтительным для водной среды благодаря своей коррозионной стойкости.
• 220: Рабочее напряжение в вольтах. 220 В — стандартное напряжение для большинства бытовых и полупромышленных применений, что обеспечивает широкую совместимость.

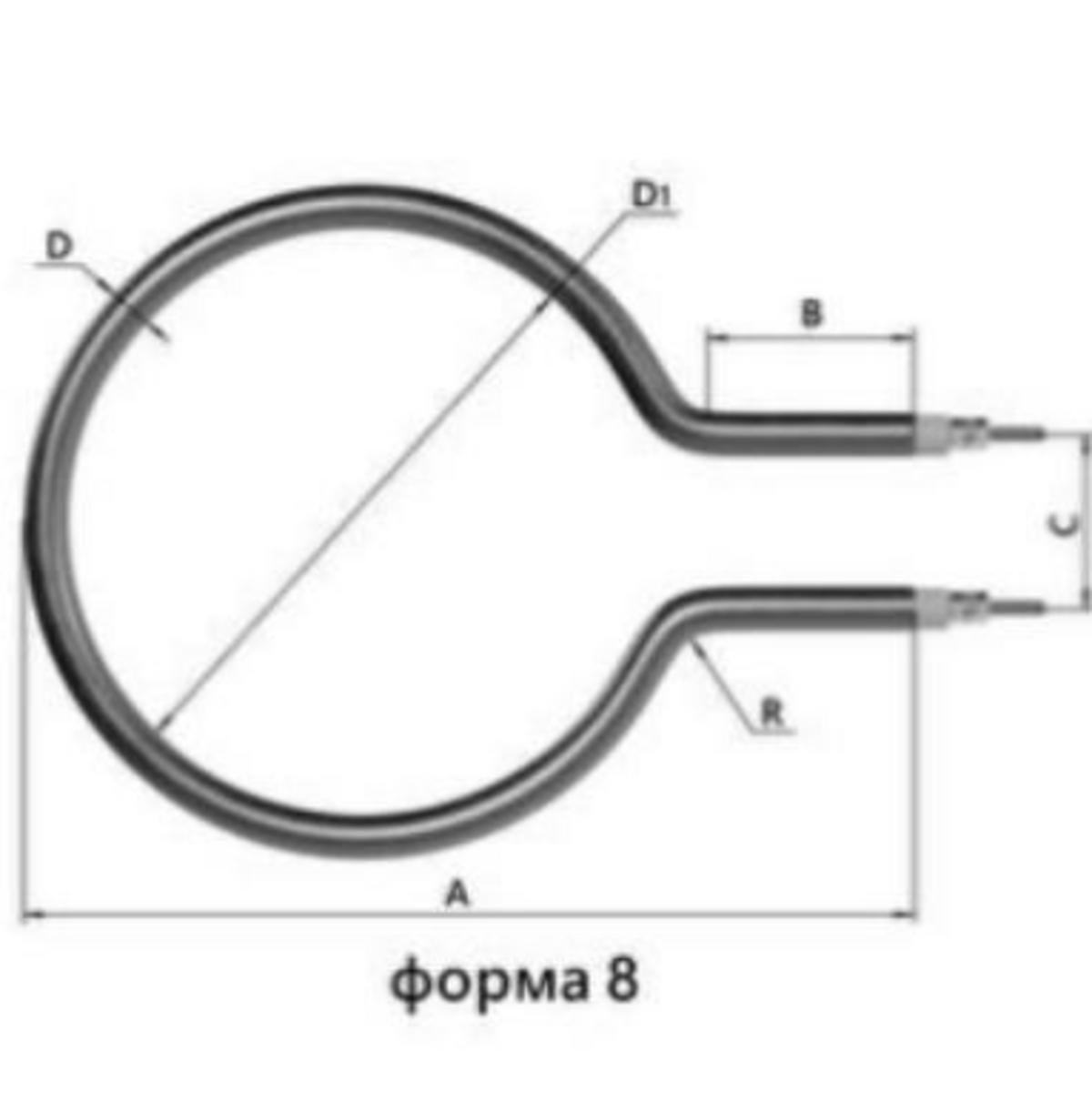

• Ф8 (форма 8): Конфигурация нагревателя. Ф8 представляет собой популярный профиль в форме подковы (U-образная форма), который идеально подходит для установки в радиаторы, котлы и компактные устройства, где требуется размещение нагревательного элемента в ограниченном пространстве.

Технические характеристики и спецификация

Для принятия информированного решения о выборе и применении, важно ознакомиться с ключевыми техническими параметрами ТЭН223 D-13/1,5-Т220:

Конструктивные особенности

Базовая конструкция трубчатого электронагревателя состоит из резистивного провода (спирали), размещенного внутри металлической трубки. В данном случае, диаметр трубки составляет 13 мм. Пространство между спиралью и внутренней стенкой трубки плотно заполнено оксидом магния (MgO). Этот материал выполняет несколько критически важных функций:

• Электрическая изоляция: Предотвращает пробой напряжения между нагревательным элементом и корпусом.
• Теплопроводность: Обеспечивает эффективную передачу тепла от спирали к внешней оболочке ТЭНа, а затем к нагреваемой среде.
• Механическая поддержка: Фиксирует спираль в центре трубки, предотвращая ее деформацию и контакт со стенками.

Такая конструктивная схема гарантирует:

• Надежность и долговечность: Греющая спираль защищена от механических воздействий и окисления, что значительно продлевает срок службы при условии соблюдения рекомендованных условий эксплуатации[3].
• Герметичность: Торцы трубки герметично запаяны с помощью специальных компаундов. Между торцом трубы и контактным устройством (выводами) устанавливается изолятор, предотвращающий попадание влаги внутрь нагревателя[8].
• Сопротивление изоляции: Важный показатель безопасности и надежности. В холодном состоянии оно должно составлять не менее 0,5 МОм, что свидетельствует о целостности изоляционного слоя[8].
• Выдерживаемое давление: ТЭНы, оснащенные штуцерными или фланцевыми соединениями, способны выдерживать определенное гидравлическое давление. Для стандартных исполнений с штуцерами оно составляет до 1,18×10⁵ Па (примерно 1,2 атмосферы)[8][9].

Назначение и область применения

Водяной ТЭН форма Ф8 (ТЭН223 D-13/1,5-Т220) является универсальным решением, находящим широкое применение как в бытовом, так и в промышленном секторе:

Бытовые системы

• Водонагреватели и бойлеры: Обеспечение горячего водоснабжения в жилых помещениях, дачах, автономных системах.
• Системы отопления: Интеграция в электрические или комбинированные котлы для отопления частных домов, квартир, теплиц.
• Масляные радиаторы: Использование в электрических масляных обогревателях, где ТЭН разогревает теплоноситель (масло).

Промышленные применения

• Подогрев технологических жидкостей: Нагрев воды, масел, слабых растворов в производственных процессах.
• Системы с частым циклом включения/выключения: Надежная работа даже при интенсивном использовании.
• Промышленные котельные: В качестве резервного или основного источника нагрева воды.

Специальные системы

• Посудомоечные и стиральные машины: Обеспечение нагрева воды до требуемых температур.
• Кофеварки и фритюрницы: Интеграция в кухонное оборудование для поддержания рабочих температур.
• Промышленные нагревательные ванны: Для процессов, требующих поддержания температуры жидкостей в технологических ваннах[6].

Преимущества нержавеющей стали (тип Т)

Использование нержавеющей стали (чаще всего марок AISI 304, AISI 316) в качестве материала оболочки ТЭНа для водных сред является стратегическим решением, обеспечивающим ряд критически важных преимуществ:

• Устойчивость к коррозии: Нержавеющая сталь обладает высокой пассивностью, образуя на поверхности защитный оксидный слой. Это критически важно при контакте с водой, особенно при жесткой воде с повышенным содержанием минеральных солей и агрессивных примесей, предотвращая образование ржавчины и точечную коррозию[1][3][6].
• Долговечность: По сравнению с углеродистой (черной) сталью, изделия из нержавеющей стали имеют значительно больший срок службы в условиях повышенной влажности и контакта с водой, что снижает затраты на замену и обслуживание.
• Безопасность: Исключается попадание продуктов коррозии (например, ионов железа) в нагреваемую воду, что важно для систем питьевого водоснабжения и промышленных процессов, где чистота теплоносителя имеет значение.
• Универсальность: Нержавеющая сталь подходит для работы с водой практически любой жесткости, а также со слабыми щелочными растворами, расширяя диапазон ее применения.

Условия эксплуатации

Для обеспечения максимальной эффективности, надежности и долговечности ТЭН223 D-13/1,5-Т220, рекомендуется соблюдать следующие условия эксплуатации:

• Температурный диапазон нагреваемой среды: ТЭН эффективно работает при температурах воды до 80°C. Превышение этого порога может снизить ресурс изделия и увеличить скорость образования накипи.
• Гарантийный срок: Стандартный гарантийный срок от производителя составляет 12 месяцев[2], что является ориентиром для оценки качества и надежности.
• Радиус гиба: Соблюдение минимального радиуса гиба критически важно при монтаже, особенно в ограниченном пространстве. Для трубки диаметром 13 мм этот радиус составляет 30—39 мм[3]. Пренебрежение этим требованием может привести к деформации или повреждению оболочки ТЭНа.
• Защита от сухого хода: Это одно из ключевых условий безопасной эксплуатации. ТЭНы, предназначенные для жидкостей, должны быть оснащены датчиками или системами контроля уровня жидкости, предотвращающими их включение без теплоносителя. Работа «всухую» приводит к перегреву нагревательного элемента и его быстрому выходу из строя[3].

Подключение и монтаж

Правильный монтаж и выбор типа соединения являются залогом надежной работы ТЭНа. Основные типы соединений для водяных ТЭНов включают:

• Резьбовые соединения (шпильки, штуцеры): Наиболее распространенный вариант для компактных установок, таких как бытовые бойлеры, водонагреватели. Обеспечивают простоту монтажа и демонтажа.
• Фланцевое соединение: Применяется в более крупных системах отопления, промышленных емкостях и бойлерах. Обеспечивает высокую герметичность и надежность крепления, возможность монтажа на больших диаметрах трубопроводов[7].
• Штуцерное соединение: Используется для прямого подключения к трубопроводам или через специальные фитинги.

Практические рекомендации по монтажу:

• Установку ТЭНа следует выполнять с использованием подходящих резьбовых уплотнителей (лента ФУМ, герметик) для обеспечения герметичности соединения.
• Необходимо строго соблюдать электротехнические нормы и требования безопасности при подключении к электросети, включая использование заземления и автоматических выключателей.
• При установке необходимо учитывать радиус гиба трубки (30—39 мм для диаметра 13 мм), чтобы избежать чрезмерных изгибов и деформации.
• Критически важно, чтобы холодная часть ТЭНа (зона заделки контактных выводов) находилась вне рабочей зоны нагрева, вне погружения в нагреваемую среду. Это предотвращает перегрев контактов и снижает тепловые потери[3].

Рекомендации по выбору и эксплуатации

При выборе ТЭНа для конкретной задачи, а также при его дальнейшей эксплуатации, следует учитывать следующие факторы:

Ключевые критерии при выборе:

• Мощность: 1,5 кВт является оптимальной мощностью для систем среднего объема, позволяя эффективно нагревать 30—50 литров воды в разумные сроки. Для больших объемов или необходимости быстрого нагрева может потребоваться ТЭН большей мощности или несколько ТЭНов[3][7].
• Материал корпуса: Для долгосрочной эксплуатации в водной среде, особенно при наличии жесткой воды с высоким содержанием солей, использование ТЭНа из нержавеющей стали (тип «Т») является обязательным условием для предотвращения коррозии и продления срока службы[3][7].
• Тип напряжения: Необходимо убедиться, что напряжение 220 В соответствует возможностям вашей электросети и установленного оборудования (например, автоматических выключателей, проводки).
• Форма и габариты: U-образная форма (Ф8) подходит для большинства стандартных бойлеров и котлов, но перед покупкой важно убедиться, что габариты ТЭНа и его радиус гиба соответствуют посадочному месту.

Эксплуатационные требования:

• Регулярная проверка сопротивления изоляции: Не реже одного раза в год (или после длительного простоя) следует проверять сопротивление изоляции. Оно должно быть не менее 0,5 МОм[8]. Снижение этого параметра сигнализирует о возможном проникновении влаги или повреждении изоляции.
• Использование защиты от сухого хода: Обязательно для всех систем водонагрева. Термостаты с функцией защиты или отдельные датчики уровня жидкости являются обязательным элементом безопасности[3][7].
• Избежание механических повреждений: Бережное отношение к трубке ТЭНа предотвратит риск нарушения её герметичности.
• Периодическая очистка от накипи: В системах с жесткой водой на поверхности ТЭНа может образовываться накипь, снижающая эффективность теплопередачи и ускоряющая перегрев. Регулярная очистка (например, с использованием слабых кислотных растворов) продлевает срок службы[3][7].

Маркировочные данные и стандартизация

ТЭН223 D-13/1,5-Т220 полностью соответствует стандартной системе маркировки трубчатых электронагревателей, принятой в отрасли. Эта система обеспечивает единообразие и позволяет быстро идентифицировать ключевые параметры изделия. Стандартная маркировка обычно включает следующие позиции:

1. Тип изделия: Например, «ТЭН».
2. Серийный номер/Типоисполнение: Уникальный идентификатор конструкции.
3. Диаметр трубки: Указывается в миллиметрах (например, 13 мм).
4. Номинальная мощность: В киловаттах (например, 1,5 кВт).
5. Обозначение среды: Буквенный код, указывающий на среду эксплуатации (D — вода/слабые щелочи, M — масло, G — воздух и т.д.).
6. Рабочее напряжение: В вольтах (например, 220 В).
7. Форма исполнения: Цифровой индекс, обозначающий конфигурацию (Ф8 — подкова).
8. Радиус гиба: Указывается при необходимости, если форма не является стандартной.
9. Тип соединения: Резьбовое, фланцевое и т.п.
10. Дополнительные параметры: Материал оболочки, специальные покрытия, температурные ограничения и пр.

Данная стандартизированная система маркировки позволяет инженерам, технологам и закупщикам точно определить все необходимые параметры ТЭНа по его обозначению, исключая необходимость дополнительных уточнений и упрощая процесс выбора подходящего компонента для конкретного применения.

Продвинутая практика и внедрение

Эффективное использование трубчатых электронагревателей (ТЭНов) в промышленных и коммерческих масштабах выходит за рамки простого понимания их технических спецификаций. Оно требует системного подхода к проектированию, интеграции и эксплуатации, ориентированного на достижение конкретных бизнес-целей: снижение операционных расходов, повышение надежности систем, сокращение времени простоя и обеспечение бесперебойности производственных процессов.

Ключевые понятия и терминология

Для специалистов, принимающих решения о закупке, внедрении и обслуживании оборудования, важно владеть общим языком и понимать специфические термины:

• Total Cost of Ownership (TCO): Полная стоимость владения. Включает не только первоначальные затраты на приобретение, но и расходы на установку, эксплуатацию (электроэнергия, техническое обслуживание), ремонт и утилизацию.
• MTBF (Mean Time Between Failures): Среднее время наработки на отказ. Ключевой показатель надежности оборудования, демонстрирующий, как часто происходит сбой. Высокий MTBF снижает затраты на ремонт и простои.
• MTTR (Mean Time To Repair): Среднее время восстановления после отказа. Показатель, характеризующий скорость ремонта. Низкий MTTR минимизирует последствия аварий.
• Энергоэффективность: Соотношение полученной тепловой энергии к потребленной электрической. Для ТЭНов этот показатель близок к 100%, однако общая эффективность системы зависит от теплопотерь и оптимизации режима работы.
• Ресурс: Ожидаемый срок службы оборудования до выхода из строя при соблюдении условий эксплуатации.
• Автоматизация: Использование систем управления (контроллеры, датчики, реле) для регулирования температуры, включения/выключения ТЭНов, мониторинга состояния.

Сравнительная таблица: Подходы к управлению системами нагрева

Выбор между различными подходами к управлению системами нагрева, использующими ТЭНы, зависит от масштаба предприятия, критичности процесса и бюджета. Данная таблица предлагает сравнение по ключевым критериям:

Переход от базовых терморегуляторов к более сложным системам управления является неизбежным шагом для предприятий, стремящихся к оптимизации производственных процессов и снижению затрат. Уровень автоматизации напрямую влияет на предсказуемость, надежность и экономическую эффективность систем нагрева.
