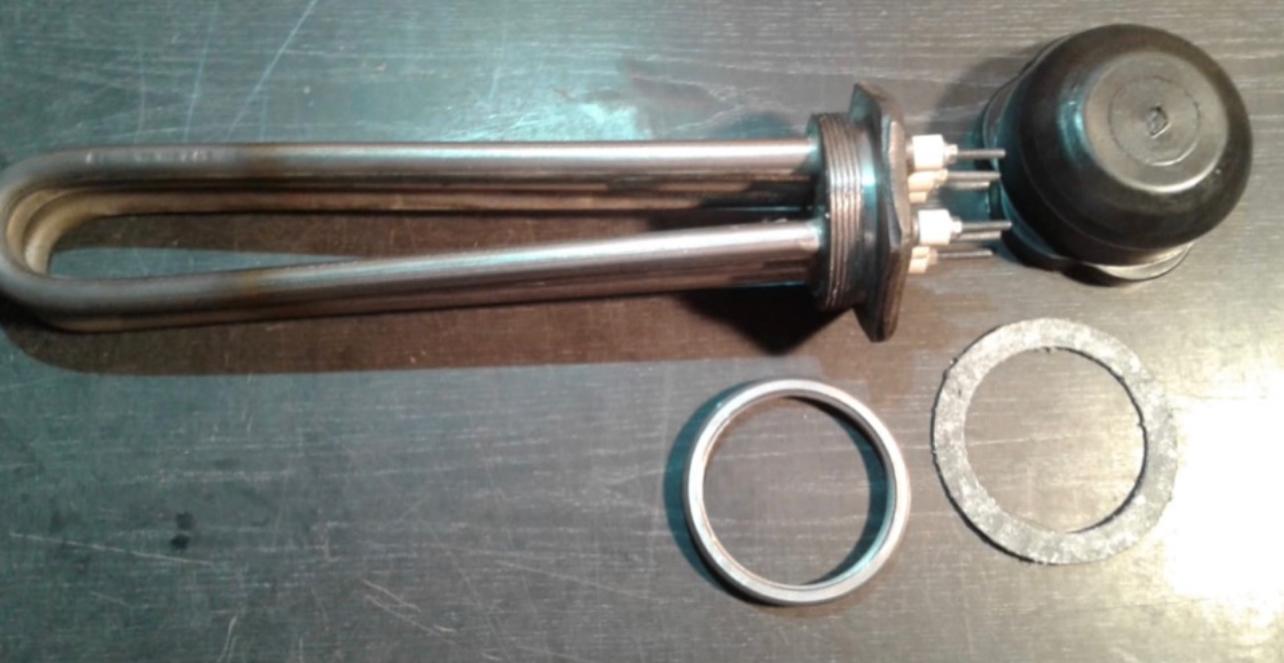

Тэн водяной. Длина от цоколя 450-500 мм Мощность 5 или 6 КВт С колпачком на контакты и с кабельным вводом Материал – нержавейка Напряжение 380 или 220 В

Тэн водяной. Длина от цоколя 450-500 мм
Мощность 5 или 6 КВт
С колпачком на контакты и с кабельным вводом
Материал – нержавейка
Напряжение 380 или 220 В Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Что такое водяной ТЭН и назначение

Водяной ТЭН (трубчатый электронагреватель) — это электромеханический нагревательный элемент, предназначенный для нагрева воды и других жидкостей. Он состоит из металлической трубки (корпуса), внутри которой расположена нагревательная спираль из нихрома, изолированная диэлектриком, обеспечивающим теплопередачу и электроизоляцию.

Технические характеристики для заданной комплектации

Конструкция и особенности

• Корпус выполнен из коррозионно-стойкой нержавеющей стали, обычно марки 1Х18Н10Т (AISI 304), что обеспечивает устойчивость к воде и слабым химическим растворам.
• Внутреннее пространство корпуса заполнено диэлектрическим материалом, обеспечивающим долговечность и исключающим короткие замыкания.
• Контактные выводы защищены колпачком, препятствующим попаданию влаги, а кабельный ввод обеспечивает надежное подключение, что повышает безопасность и защищает от коррозии.
• ТЭНы часто имеют возможность U-образной формы для оптимального размещения в различных резервуарах.

Электрические параметры и подключение

• При мощности 5-6 кВт и напряжении 220 В ток нагрузки составит приблизительно от 22 до 27 А. Для 380 В (трехфазное подключение) ток на фазу будет меньше — около 9-10 А.
• Классические схемы подключения для 380 В включают схемы «звезда» или «треугольник», что позволяет снизить нагрузку на отдельные жилы и использовать более тонкие кабели.
• Обязательна изоляция и заземление для повышения безопасности эксплуатации.

Области применения

Водяные ТЭНы данной мощности и размеров находят свое применение в следующих областях:

• Бойлеры и водонагреватели (накопительные и проточные).
• Промышленные емкости для нагрева технологических жидкостей.
• Системы отопления с горячей водой.
• Кулинарное и пищевое оборудование, дистилляторы.
• Системы дистилляции и очистки воды.

Преимущества водяных ТЭНов из нержавейки

• Коррозионная стойкость: Нержавеющая сталь обеспечивает долговечность даже при контакте с влагой и агрессивными средами.
• Высокая теплопроводность: Конструкция и материал обеспечивают эффективное нагревание жидкости.
• Герметичность: Использование колпачка и кабельного ввода исключает попадание влаги внутрь соединений.
• Универсальность: Варианты подключений позволяют использовать ТЭНы в системах на 220 и 380 В.
• Индивидуальный заказ: Производители способны изготовить ТЭНы по индивидуальным техническим требованиям.

Технические аспекты выбора и эксплуатации

• При выборе необходимо учитывать точные размеры, включая длину и диаметр, для корректной установки.
• Выбор мощности должен соответствовать возможностям электросети и расчетной нагрузке.
• Следует избегать использования 220 В ТЭНов в 380 В сетях без соответствующей системы подключения.
• Обеспечение правильной установки с герметизацией и заземлением — ключевой фактор для безопасности.
• Регулярная проверка состояния контактных выводов позволит избежать повреждений от окисления.
• Для ТЭНов мощностью 5-6 кВт рекомендуется установка отдельного автоматического защитного выключателя.

Пример конкретных моделей и поставщиков

На рынке представлены различные модели ТЭНов, среди которых можно выделить:

• ТЭНы длиной 450-470 мм, мощностью 5 кВт и напряжением 220 В, из нержавеющей стали с резьбой G 1/2.
• Модели мощностью 6 кВт из углеродистой или нержавеющей стали, предлагаемые с диаметрами около 450 мм.
• Блочные варианты с колпачком и кабельным вводом мощностью около 6 кВт, часто используемые в котлах.

Теперь, когда мы рассмотрели основные аспекты водяных ТЭНов, их конструкцию и применение, можно перейти к более подробному анализу их работы, а также нюансов эксплуатации.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Монтаж водяного ТЭНа

Правильный монтаж водяного ТЭНа играет ключевую роль в обеспечении его эффективной работы и долговечности. Чтобы выполнить установку, необходимо следовать нескольким важным шагам:

Подготовка к установке

• Выбор места установки: ТЭН должен быть установлен в соответствии с рекомендациями по глубине погружения и удаленности от стен резервуара или бойлера.
• Подготовка резьбового соединения: Убедитесь, что резьба на соединении чистая и не имеет повреждений. При необходимости используйте герметик для предотвращения утечек.
• Проверка электросистемы: Перед монтажом ТЭНа важно проверить состояние проводов и системы электроснабжения на наличие повреждений и соответствие характеристикам нагревателя.

Процесс установки

1. Накрутите ТЭН на резьбовое соединение при помощи ключа, обеспечивая плотное, но аккуратное соединение.
2. Подключите электропроводку к контактам ТЭНа, следуя схемам подключения и обеспечивая надежную изоляцию проводов.
3. Подключите заземление, чтобы обеспечить дополнительную защиту от коротких замыканий.
4. После завершения установки проверьте связь между ТЭНом и водяным резервуаром, убедитесь, что ТЭН полностью заполнен водой перед его включением.

Уход и обслуживание водяного ТЭНа

Для обеспечения надежной работы ТЭНа в длительной перспективе необходим регулярный уход и техническое обслуживание. Вот основные аспекты, на которые стоит обратить внимание:

Проверка и чистка

• Осмотр контактов: Регулярно проверяйте состояние контактных выводов на предмет коррозии или окисления. Проблемы с контактами могут привести к неэффективности работы устройства.
• Чистка от накипи: В зависимости от жесткости воды в вашем районе, на ТЭНе может образовываться накипь. Рекомендуется периодически удалять отложения с помощью специализированных чистящих средств.

Технические проверки

• Измерение сопротивления: Регулярно проверяйте сопротивление ТЭНа с помощью мультиметра. Нормальное значение должно быть в пределах указанных производителем параметров.
• Проверка герметичности: Убедитесь, что соединения не имеют утечек, что особенно важно для обеспечения безопасности.

Проблемы и их решения

Во время эксплуатации могут возникнуть определенные проблемы. Рассмотрим некоторые из них и возможные решения:

Проблемы с нагревом

• Отсутствие нагрева: Проверьте подключение к электросети, состояние предохранителей и целостность самих контактов. Возможно, требуется заменить термостат.
• Неравномерный нагрев: Накипь или загрязнения могут мешать теплоотведению. Очистите ТЭН и проверьте его на наличие повреждений.

Утечки воды

• Утечки в соединениях: Проверьте резьбовые соединения, возможно, потребуется подтянуть или заменить уплотнительные кольца.
• Коррозия корпуса: Коррозия может свидетельствовать о плохом качестве воды или недостаточной защите. Рассмотрите возможность установки водоподготовительных систем.

Заключительные рекомендации

Соблюдение правил эксплуатации и своевременное техническое обслуживание могут значительно продлить срок службы водяного ТЭНа и повысить его эффективность. Регулярная диагностика и чистка помогут избежать серьезных проблем и обеспечить стабильную работу оборудования.

Теперь, когда мы подробно рассмотрели установку, обслуживание и возможные проблемы, вы готовы более глубоко изучить аспекты, касающиеся управления и выбора ТЭНа в зависимости от специфических потребностей вашей системы. Далее мы обсудим, как подбирать оборудование с учетом ваших индивидуальных требований.
