Тэн водонагревателя 15 квт: секреты эффективного нагрева

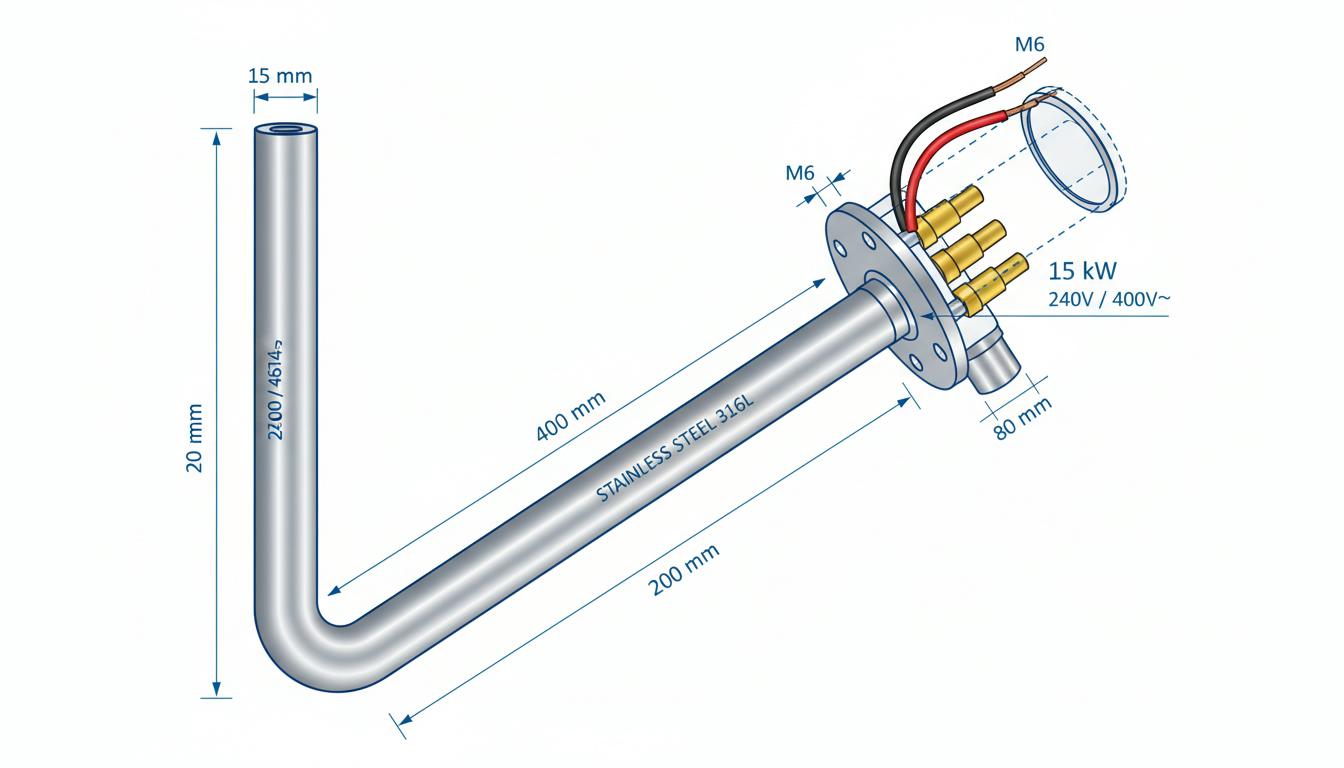

Конструкция ТЭНа 15 кВт: ключевые элементы для эффективного теплообмена
Трубчатый нагревательный элемент (ТЭН) мощностью 15 кВт является мощным устройством, предназначенным для быстрого нагрева больших объемов воды в промышленных водонагревателях и бойлерах. Благодаря своему дизайну и материалам, он обеспечивает высокий уровень теплообмена и производительности.
ТЭН состоит из металлической трубки диаметром **8-8,5 мм**, что является стандартом для мощных моделей. Внутри трубки располагается нихромовая спираль, которая нагревается при прохождении через нее электрического тока. Спираль передает тепло через изолирующий наполнитель — **периклаз**. Этот материал, являющийся оксидом магния с примесями, обладает отличными теплопроводными и диэлектрическими свойствами, что предотвращает короткое замыкание. Металлическая оболочка ТЭНа равномерно распределяет тепло по поверхности, что способствует более эффективному нагреву воды.
Оптимальная погружная длина ТЭНа составляет **820 мм**, что подходит для больших баков, обеспечивая равномерное распределение нагрева без появления локальных перегревов. Материалы корпуса могут варьироваться от **нержавеющей жаропрочной стали** до медных сплавов и **Incoloy**, каждый из которых имеет свои преимущества в зависимости от условий эксплуатации. Нержавейка демонстрирует отличную теплопроводность и высокую стойкость к механическим повреждениям, в то время как медь обеспечивает более быструю теплоотдачу.
Типы ТЭНов: мокрые и сухие
ТЭНы могут быть мокрыми и сухими. Мокрые ТЭНы имеют прямой контакт с водой, что делает их более доступными, но больше подверженными образованию накипи. Сухие ТЭНы изолированы в защитных колбах, которые предотвращают контакт спирали с водой и повышают эффективность теплообмена на 15-20% благодаря улучшенной теплопроводности. Для ТЭНа мощностью 15 кВт часто применяются блоки из трех U-образных ТЭНов по 5 кВт каждый, что упрощает процесс обслуживания и повышает общую эффективность нагрева.
Принцип работы: от включения до точного контроля температуры
Принцип работы ТЭНа основан на эффекте Джоуля-Ленца. После заполнения бака водой и включения ТЭНа, нихромовая спираль начинает нагреваться, и через слой периклаза тепло передается металлической оболочке, а затем воде. Управление температурой осуществляется с помощью термостата, который отключает ТЭН, когда заданная температура достигнута, и включает его снова по мере понижения температуры.
Схемы подключения и управление
Для подключения к трехфазной сети (380 В) используются схемы «звезда» и «треугольник». В первой схеме выводы ТЭНов соединяются в нулевую точку, что обеспечивает равномерный ток примерно 23 А на фазу, в то время как вторая схема полезна для мощных нагрузок.
| Параметр | Значение |
|---|---|
| Напряжение | 380 В (3 фазы) |
| Ток на фазу | ~23 А при звезде |
| Частота включения/выключения | Оптимальная настройка гистерезиса 2-5°C |
Типы ТЭНов 15 кВт: мокрые vs сухие — что эффективнее?
Выбор между мокрыми и сухими ТЭНами зависит от условий использования. Мокрые ТЭНы подходят для чистой воды и имеют низкую стоимость, но более подвержены образованию накипи. Сухие ТЭНы, защищенные изоляцией, предлагают лучшую эффективность и более длительный срок службы, что делает их идеальным выбором для жесткой воды.
| Тип ТЭНа | Преимущества | Недостатки |
|---|---|---|
| Мокрые ТЭНы | Доступная цена, простота установки | Склонны к накипи, меньшая эффективность в долгосрочной перспективе |
| Сухие ТЭНы | Высокая эффективность, дольше служат | Более высокая стоимость |
Теперь, когда мы обсудили конструкцию и принцип работы ТЭНа 15 кВт, следует обратить внимание на наиболее важные аспекты, которые помогут добиться максимальной эффективности работы устройства.
Проблемы и ремонт: почему ТЭН 15 кВт выходит из строя и как избежать
Несмотря на высокую надежность ТЭНа мощностью 15 кВт, он может столкнуться с рядом проблем, которые могут существенно снизить его эффективность и срок службы. Основные причины выхода из строя включают образование накипи, коррозию и перегрев. Регулярное обслуживание и мониторинг состояния оборудования помогут избежать большинства из этих проблем.
Частые неисправности и их профилактика
| Проблема | Причина | Решение |
|---|---|---|
| Накипь | Образование накипи из-за жесткой воды | Регулярная очистка ТЭНа с использованием лимонной кислоты |
| Перегрев | Высокая удельная мощность или недостаток воды | Установить термовыключатель и датчик уровня воды |
| Коррозия | Воздействие агрессивной среды или неправильные материалы | Используйте ТЭНы из коррозионностойких материалов |
Для предотвращения образования накипи рекомендуется проводить регулярную чистку ТЭНа. Это можно сделать путем его демонтажа и замачивания в растворе лимонной кислоты (примерно 5-10%). Данная процедура поможет за короткое время восстановить эффективность работы устройства. Кроме того, контроль за уровнем воды и установление аварийного термовыключателя на 85°C значительно снизят вероятность перегрева и выхода из строя элемента.
Секреты эффективности: как добиться максимального КПД
Для достижения максимального коэффициента полезного действия (КПД) ТЭНа 15 кВт необходимо учитывать несколько важных факторов:
- Регулярное обслуживание: Профилактические чистки и замены термостатов будут способствовать долгой службе устройства.
- Правильное подключение: Соблюдение схемы подключения и использование рекомендуемого напряжения – 380 В трехфазное – предотвратит перегрев.
- Защита от сухого хода: Установка датчиков уровня и термовыключателя — важный шаг для предотвращения перегрева при недостатке воды.
- Оптимизация режима работы: Использование блока 3×5 кВт обеспечит поэтапный запуск, позволяя снизить пиковые нагрузки на систему.
- Мониторинг условий: Установка датчиков жесткости и pH воды помогает вовремя выявлять потенциальные проблемы.
Адекватный контроль за характеристиками воды и температурой ТЭНа позволит поддерживать его работу на желаемом уровне. Например, удельная мощность для температуры выше 60°C не должна превышать 12 Вт/см², что напрямую влияет на эффективность нагрева.
Применение и рекомендации
ТЭН мощностью 15 кВт идеально подходит для промышленных водонагревателей, которые используются в гостиницах, ресторанах и производственных предприятиях. В бытовых условиях такое оборудование применяется крайне редко из-за необходимости подключения к трехфазной сети. Специалисты рекомендуют использовать сухие нержавеющие блоки для жесткой воды, так как они демонстрируют высокую эффективность и устойчивость к коррозии.
Отзывы пользователей часто подчеркивают, что кламповое соединение является удобным решением для обслуживания, позволяя быстро демонтировать ТЭН для чистки или замены. Учитывая объемные характеристики и быстроту теплообмена, использование система с указанной мощностью упрощает процессы нагрева больших объемов воды, что критично для большинства промышленных приложений.
В завершение, правильный выбор, установка и последующее обслуживание ТЭНа 15 кВт обеспечивают его долговечность и высокую производительность, что делает его незаменимым элементом в системах горячего водоснабжения.
