Максимальная мощность и надежность: тэн 3 квт u для вашего проекта

Основные технические характеристики

Мощность и электрические параметры ТЭНа 3 кВт U-образной формы стандартизированы для универсального применения. Номинальная потребляемая мощность составляет ровно 3000 Вт, однако на рынке можно встретить варианты мощностью от 3,15 до 3,5 кВт. Стандартное напряжение питания — 220 В переменного тока, что позволяет подключить нагреватель к обычной бытовой электросети. При такой мощности потребляемый ток составляет приблизительно 13–15 ампер, что подразумевает установку соответствующих автоматических выключателей и проводки достаточного сечения.

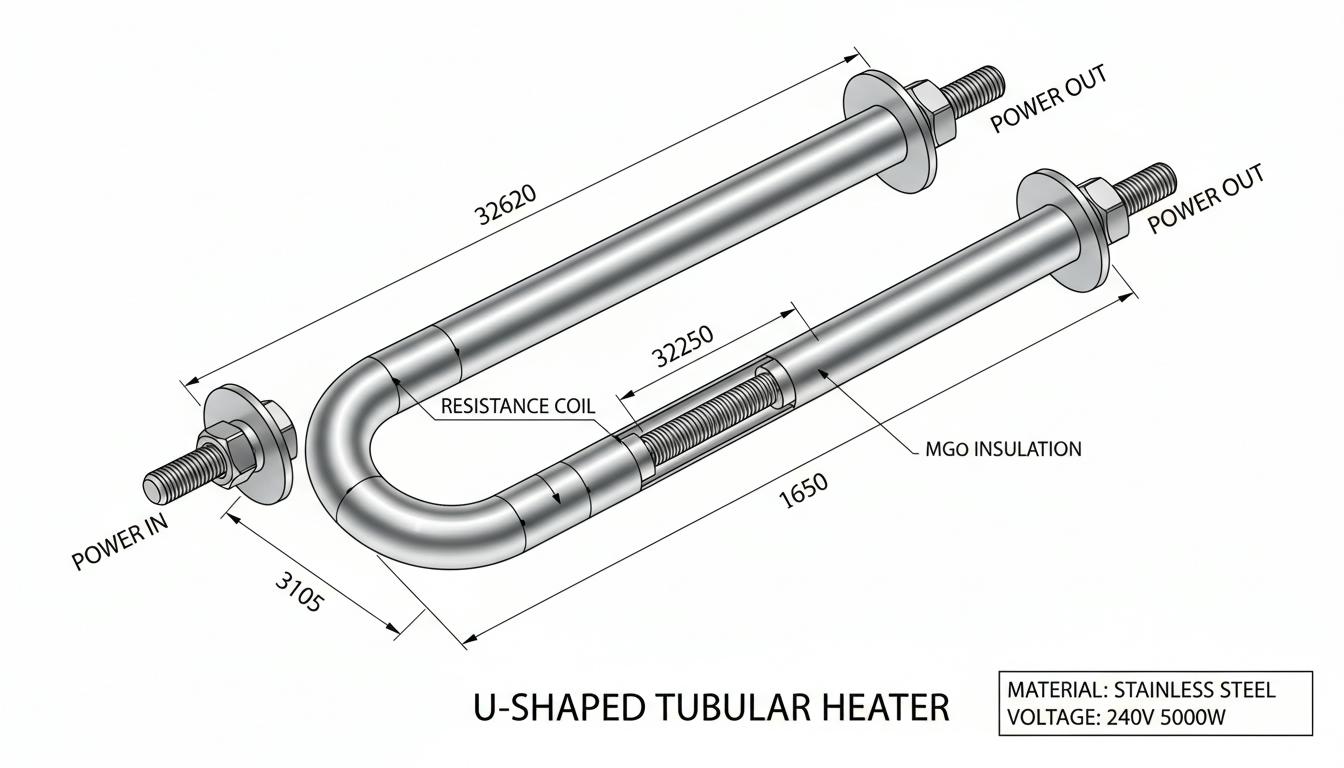

Конструктивные особенности U-образного исполнения связаны с удобством монтажа и оптимизацией теплопередачи. Интенсивная длина такого нагревателя составляет от 23 до 34 сантиметров, в зависимости от конкретной модели. Более длинные варианты могут достигать 100 сантиметров и используют в специализированных применениях. Развернутая длина трубок элемента может превышать 600 миллиметров у отдельных моделей. Межцентровое расстояние между двумя параллельными частями трубки обычно составляет 7,5–8 сантиметров, что облегчает размещение в компактных корпусах водонагревателей.

Диаметр трубок стандартизирован и обычно составляет 13 миллиметров, что обеспечивает оптимальное сочетание прочности конструкции и эффективности теплопередачи. Минимально рекомендованный поток воды через нагреватель составляет 5 кубических метров в час, чтобы предотвратить локальный перегрев и обеспечить равномерное распределение тепла.

Материалы и долговечность

Материал корпуса является критически важным аспектом для надежности ТЭНа. Наибольшее распространение получили нержавеющие стали марок AISI-304 и AISI-316, а также углеродная сталь. Нержавеющая сталь AISI-304 устойчива к коррозии при работе с водой нормального качества и применяется в большинстве бытовых водонагревателей. Более технологичная сталь AISI-316 используется в агрессивных средах и обладает повышенной коррозионной стойкостью.

Нагревательная нить изготавливается из сплава Х20Н80-Н, обладающего высокой электрической стойкостью и способностью выдерживать длительное воздействие высоких температур. Элементы из этого материала обеспечивают стабильную работу нагревателя на протяжении всего срока эксплуатации.

Ресурс работы ТЭНа 3 кВт U-образной формы превышает 5000 часов непрерывной работы, что при типичном режиме использования в домашних условиях (несколько часов в день) предполагает срок службы в 5–10 лет. Долговечность достигается за счет качественных материалов и правильной конструкции, которая предотвращает концентрацию температурных напряжений.

Тепловые и рабочие характеристики

Диапазон рабочих температур зависит от конкретных применений. В водонагревателях максимальная температура нагрева обычно составляет 40–85 градусов Цельсия, что достаточно для владения хозяйственными нуждами. При использовании с терморегулятором диапазон управляемого нагрева составляет 20–80 градусов Цельсия, что позволяет оптимизировать расход электроэнергии и предотвращать образование накипи.

Для специализированных применений, таких как нагрев браги в перегонных кубах, ТЭН 3 кВт может работать в диапазоне от 30 до 150 градусов Цельсия. Расширение диапазона достигается за счет использования специализированных конструкций с дополнительными уровнями защиты.

Скорость нагрева при мощности 3 кВт позволяет нагревать водонагреватель объемом до 100 литров за приемлемый период времени. Теоретически такая мощность может повысить температуру одного литра воды на один градус менее чем за две секунды, однако на практике необходимо учитывать потери тепла через стенки корпуса и время на достижение равномерной температуры всего объема.

Безопасность и защита

Электрическая безопасность обеспечивается высоким сопротивлением изоляции, которое варьируется от 500 мегаом до 20 гигаом. Такое высокое сопротивление исключает риск утечки тока через корпус нагревателя, делая его безопасным при работе с водой. Герметичная конструкция предохраняет от попадания влаги во внутренние полости элемента, что критично в условиях повышенной влажности.

Системы защиты от перегрева включают встроенные термореле, срабатывающие при достижении критической температуры, обычно в диапазоне 83–87 градусов Цельсия. Это автоматическое отключение питания предотвращает деградацию материалов и исключает риск взрывного образования пара в закрытом сосуде.

Современные модели с терморегулятором обеспечивают дополнительные уровни защиты, включая встроенные ограничители температуры и датчики перегрева. Диапазон регулирования обычно составляет 30–75 градусов Цельсия, позволяя пользователю точно контролировать температуру в системе. Корпус устройства должен быть надежно заземлен для обеспечения полной электробезопасности.

Требования к качеству теплоносителя

При использовании ТЭНа 3 кВт в системах с водой важны химические параметры нагреваемой жидкости. Содержание хлора в воде не должно превышать 3 миллиграмма на литр, так как он может вызывать точечную коррозию нержавеющей стали. Хлориды допускаются до 200 миллиграмм на литр, что соответствует стандартному качеству водопроводной воды в большинстве регионов.

Общая жесткость воды (содержание ионов кальция и магния) не должна превышать 7,0 ммоль/л, поскольку избыточная жесткость приводит к образованию накипи на поверхности нагревателя, снижая эффективность теплопередачи. Показатель водородного потенциала (рН) должен находиться в пределах 7,2–7,6, что соответствует нейтральной среде. Слишком кислая или щелочная вода ускоряет коррозию даже нержавеющей стали.

Типы подключения и монтажа

Резьбовые соединения являются наиболее распространенным способом крепления ТЭНа 3 кВт U-образной формы. Стандартные размеры включают резьбу G1/2 дюйма (13 миллиметров), G1 дюйм (25 миллиметров) и G1¼ дюйма (42 миллиметра). Некоторые модели оснащены штуцерами из нержавеющей стали для повышения коррозионной стойкости, тогда как другие используют штуцеры из углеродистой стали, что снижает стоимость.

Контакты электропитания могут быть выполнены в виде резьбовых шпилек М4, клемм типа «мама» или плоских штыревых контактов. Выбор типа контактов зависит от конструкции корпуса нагревателя и требований к мощности. Клеммные соединения обеспечивают надежный контакт и просты в обслуживании, в то время как резьбовые контакты применяются в более мощных системах.

Фланцевые соединения используются при установке в промышленные системы и крупные водонагреватели. Размер фланца обычно составляет 55–64 миллиметра, а толщина крепежной прокладки — 2–4 миллиметра. Это исполнение позволяет герметично установить нагреватель в толстостенный корпус и обеспечить надежную фиксацию при высоком давлении.

Энергоэффективность и экономические показатели

КПД ТЭНа 3 кВт приближается к 100 процентам, что свидетельствует о том, что практически вся электрическая энергия преобразуется в тепловую. Это делает трубчатые нагреватели одними из самых экономичных способов нагрева жидкостей. При использовании с автоматическим терморегулятором достигается дополнительная экономия энергии благодаря точному контролю температуры.

Снижение эксплуатационных расходов при использовании ТЭНа 3 кВт в автоматизированных системах составляет 20–30 процентов по сравнению с примитивными приборами без контроля температуры. Это объясняется исключением ненужного перегрева жидкости и предотвращением циклических включений-выключений, характерных для устаревших систем.

Экономия на энергопотреблении в диапазоне 15–25 процентов достигается при использовании качественного терморегулятора, который поддерживает температуру в узком диапазоне вместо нагрева жидкости выше требуемых значений. Дополнительная экономия также может быть достигнута через использование многотарифного счетчика и работу нагревателя в периоды, когда тарифы на электроэнергию снижены.

Окупаемость инвестиций в качественный ТЭН с высоким КПД происходит за счет снижения затрат на электроэнергию и минимизации расходов на ремонт и замену. Общая стоимость владения ТЭНом 3 кВт на 30–50 процентов ниже, чем при использовании низкокачественных аналогов, благодаря более длительному сроку службы и лучшей энергоэффективности.

Области применения

Водонагреватели и бойлеры являются основным применением ТЭНа 3 кВт U-образной формы. Мощность в 3 киловатта оптимальна для нагрева водонагревателей объемом от 30 до 100 литров, обеспечивая приемлемое время достижения рабочей температуры с разумной нагрузкой на электросеть. Такие нагреватели используют как в частных домах, так и в коммерческих учреждениях — например, в гостиницах, ресторанах и спортивных клубах.

Промышленные котлы часто комплектуются блочными ТЭНами мощностью 3 кВт в составе многоступенчатых систем нагрева. Такая конфигурация позволяет гибко управлять мощностью, включая и отключая отдельные элементы, что обеспечивает экономию энергии и точный контроль температуры теплоносителя.

Тепловые завесы в промышленных помещениях обычно оборудованы нагревательными элементами мощностью 3 кВт для подогрева воздуха, что предотвращает потери тепла при открытии дверей в зимний период.

Проточные электрические водонагреватели для бассейнов используют ТЭНы 3 кВт, подключенные к системе управления, которая поддерживает комфортную температуру воды в диапазоне от 20 до 40 градусов Цельсия.

Перегонные кубы для дистилляции применяют специализированные версии ТЭНа 3 кВт, способные работать при значительно более высоких температурах, до 150 градусов Цельсия. В этом применении нагреватель должен предоставлять быстрый и контролируемый нагрев браги без локальных перегревов.

Кипятильники и системы точечного нагрева в лабораториях и на предприятиях используют компактные U-образные ТЭНы мощностью 3 кВт благодаря универсальным размерам и надежной конструкции.

Техническое обслуживание и долговечность

Минимальные требования к обслуживанию ТЭНа 3 кВт делают его экономичным решением на долгий срок. Регулярная проверка целостности изоляции корпуса и отсутствие видимых повреждений — это ключевые процедуры профилактики. Для водонагревателей рекомендуется периодически промывать или заменять фильтр, чтобы удалить механические примеси, накапливающиеся на поверхности нагревателя.

Удаление накипи необходимо проводить один раз в год в регионах с жесткой водой. Для этого нагреватель временно демонтируется и помещается в раствор лимонной кислоты или уксуса на несколько часов для растворения отложений карбоната кальция, что восстанавливает эффективность теплопередачи.

Коррозионностойкие материалы позволяют ТЭНам из нержавеющей стали выдерживать длительную эксплуатацию без заметного ущерба. Однако для систем с некачественной водой рекомендуется проводить визуальный осмотр раз в несколько лет для выявления точечной коррозии на ранних стадиях.

Замена элемента благодаря стандартизации размеров и резьбовых соединений может осуществляться простым выворачиванием старого нагревателя и навинчиванием нового. Это не требует специальных инструментов и может быть выполнено пользователем самостоятельно.

Стандартные комплектации и модификации

Базовая версия ТЭНа 3 кВт поставляется без терморегулятора и подходит для систем, оснащенных внешним управлением температурой или простого включения-выключения. Данная версия отличается минимальной стоимостью и используется в промышленных приложениях, где требуется максимальная простота и надежность.

Модель с встроенным терморегулятором включает температурный датчик и реле, автоматически отключающее питание при достижении заданной температуры и включаящее его при снижении температуры ниже установленного предела. Диапазон регулирования обычно составляет 30–75 градусов Цельсия, позволяя пользователю самостоятельно выбирать желаемую температуру при помощи механического переключателя или электронного управления.

Модель с антипригарным покрытием предназначена для использования в системах, где могут накапливаться жиры или другие органические вещества. Специальное покрытие предотвращает прилипание загрязнений к поверхности, тем самым облегчая процесс очистки и увеличивая интервалы между техническим обслуживанием.

Блочные исполнения состоят из нескольких отдельных нагревательных элементов мощностью 3 кВт, установленных параллельно в едином корпусе. Такая конфигурация позволяет достигать итоговой мощности 6, 9 кВт или более, благодаря включению необходимого количества элементов, что обеспечивает гибкость и надежность через резервирование.

Критерии выбора ТЭНа 3 кВт U-образной формы

При выборе конкретной модели следует учитывать несколько факторов, важнейших для достижения оптимального соответствия требованиям вашего проекта.

Материал корпуса выбирается в зависимости от качества воды и условий эксплуатации. Для мягкой воды подходит нержавеющая сталь AISI-304, обеспечивающая надежную защиту при приемлемой стоимости. Для жесткой или агрессивной воды предпочтительнее использовать AISI-316. Углеродистая сталь подходит лишь для сухих сред и непригодна для водонагревателей.

Размер резьбового соединения необходимо выбирать в соответствии с размерами монтажного отверстия или резьбы в корпусе нагревателя. Наиболее распространенные размеры — G1/2, G1 и G1¼ дюйма. При несовпадении размеров потребуется применение дополнительных переходников, что усложняет монтаж.

Наличие терморегулятора зависит от характера применения. Для простых систем, где температура может быть высокой без ущерба, можно использовать базовую версию. Водонагреватели и системы, требующие точного контроля, нуждаются в встроенном или внешнем терморегуляторе.

Длина нагревателя должна соответствовать размерам монтажного пространства в корпусе. Слишком короткий элемент может выступать из корпуса, а слишком длинный — не поместится. Стандартные длины 23, 27, 30 и 34 сантиметра охватывают большинство применений.

Производитель и гарантия влияют на надежность и возможность получения сервисной поддержки. Основные отечественные и международные бренды по производству ТЭНов обычно предоставляют гарантию от одного до трех лет и имеют сетевые сервисные центры для оперативного решения возникших проблем.

ТЭН 3 кВт U-образной формы стал проверенным временем и миллионами пользователей решением для эффективного и надежного нагрева воды. С его универсальностью, долговечностью, энергоэффективностью и экономичностью на обслуживании, он демонстрирует свою применимость как в жилых, так и в промышленных проектах, требующих стабильного теплоснабжения на протяжении многих лет.

Далее мы рассмотрим детали подключения и монтажа, чтобы обеспечить успешную установку и долгосрочную эксплуатацию ТЭНа 3 кВт U-образной формы.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Подключение и монтаж ТЭНа 3 кВт U-образной формы

Правильное подключение и монтаж ТЭНа 3 кВт U-образной формы являются важными этапами, обеспечивающими его эффективную и безопасную работу. Перед установкой важно внимательно ознакомиться с инструкцией, прилагаемой к прибору, а также учесть рекомендации по подключению, установке и эксплуатации.

Необходимые инструменты и материалы

Для монтажа могут потребоваться следующие инструменты и расходные материалы:

• Набор гаечных ключей или рожковых ключей.
• Уровень для горизонтального монтажа.
• Изолента и электропроводка нужного сечения.
• Герметик для предотвращения утечек (при необходимости).

Этапы монтажа

1. Подготовка монтажа: Убедитесь, что место установки чистое и сухое. Проводка должна соответствовать требованиям по сечению и защитным устройствам.
2. Установка ТЭНа: Вставьте ТЭН в монтажное отверстие, соблюдая указания по расположению и направлению. Убедитесь, что резьбовые соединения надежно зафиксированы.
3. Подключение питания: Подведите электрический кабель к контактам ТЭНа. Убедитесь, что все соединения надежно изолированы и заземлены.
4. Проверка герметичности: При наличии герметиков проверяйте отсутствие утечек при подаче воды. Убедитесь в отсутствии видимых повреждений.
5. Тестирование работы: После подключения системы проведите тестирование устройства, включив его в электросеть и наблюдая за его работой.

Проблемы и решения

Несмотря на надежность конструкции ТЭНа, пользователи могут столкнуться с различными проблемами при эксплуатации. Ниже приведены наиболее распространенные неисправности и возможные способы их устранения.

Заключение об обслуживании и уходе

Обслуживание ТЭНа 3 кВт U-образной формы включает регулярную проверку работоспособности, состояние изоляции и удаление накипи. Это позволит значительно продлить срок службы устройства и обеспечить его эффективность. Также важно контролировать качество теплоносителя и следовать всем рекомендациям по эксплуатации и обслуживанию.

Долговечность и надежность

ТЭНы 3 кВт U-образной формы славятся своей долговечностью и надежностью. При правильной эксплуатации срок службы может превышать 10 лет. Использование качественных материалов, таких как нержавеющая сталь и показатели электрической прочности, обеспечивает долговечность и устойчивость к агрессивным условиям.

Для поддержания эффективной работы ТЭНа и предотвращения возможных проблем, пользователям рекомендуется следовать инструкциям по эксплуатации и регулярно проводить профилактические мероприятия. Осведомленность о правильном уходе за оборудованием и его работе существенно повышают эксплуатационные характеристики ТЭНа 3 кВт U-образной формы.

Модернизация и обновление оборудования

Современные технологические разработки позволяют улучшать функциональные возможности ТЭНа. К примеру, использование дополнительных датчиков температуры и контроля расхода воды может значительно повысить эффективность нагрева и экономию электроэнергии. Внедрение умных технологий делает системы отопления более управляемыми, что является важным шагом в сторону энергоэффективности.

В следующей части будет рассмотрена возможность использования ТЭНа 3 кВт в комбинации с другими системами отопления, включая альтернативные источники энергии и применение в умных домах.
