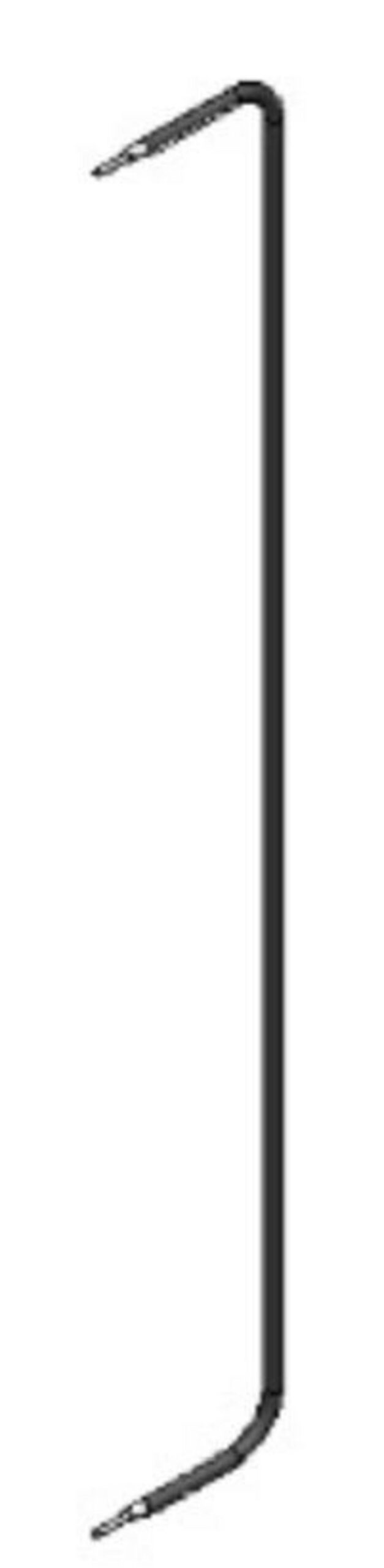

Тэн вертикальный — ТЭН 91 А 8,0/0,8 Т 220 (П-обр.; высота 80мм. Среда-спокойный воздух.

Тэн вертикальный — ТЭН 91 А 8,0/0,8 Т 220 (П-обр.; высота 80мм. Среда-спокойный воздух. Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Расшифровка маркировки ТЭН 91 А 8,0/0,8 Т 220

Пример расшифровки типовой маркировки ТЭНа:

• 91 — общая длина элемента примерно 91 мм (может указывать на развернутую длину трубки или габаритный размер по чертежу).
• А — тип исполнения (может обозначать форму выводов, крепление, конструктивные особенности).
• 8,0 — диаметр трубки 8 мм.
• 0,8 — мощность 0,8 кВт.
• Т — тип обогреваемой среды (T — воздух).
• 220 — рабочее напряжение 220 В.
• П-обр. — плоский вывод (П — плоский, обр. — обратный, тип контактной площадки или форма выводов).
• Высота 80 мм — активная (рабочая) длина нагревательной части, погружаемая в среду.
• Среда — спокойный воздух — нагреватель предназначен для статичного (не движущегося) воздуха, без принудительного обдува.

Примечание: В предоставленных материалах отсутствует точная расшифровка маркировки для данного конкретного ТЭНа, но имеется возможность использования аналогичных моделей для определения параметров. Рекомендуется уточнять спецификации у производителя по чертежу.

Технические характеристики и конструкция

Конструктивные особенности: Трубчатый нагреватель состоит из металлической оболочки, внутри которой размещена спираль из нихромовой проволоки, засыпанная электроизоляционным наполнителем (окись магния). Выводы (контакты) выведены на торцы трубки. Для вертикального монтажа важна герметичность соединения и правильная ориентация выводов. Плоский (П-образный) вывод облегчает подключение в стесненных условиях и обеспечивает надежный контакт.

Принцип работы и особенности применения

Принцип действия: При подаче напряжения на контакты нихромовая спираль внутри трубки нагревается, передавая тепло через наполнитель и оболочку в окружающую воздушную среду. Нагрев происходит за счет конвекции (естественной) и теплового излучения. В спокойном воздухе отсутствует принудительный обдув, поэтому теплоотдача ограничена естественной конвекцией, что влияет на эффективность и температуру поверхности ТЭНа.

Особенности эксплуатации в спокойном воздухе:

• Температура поверхности: В спокойном воздухе температура поверхности ТЭНа может быть значительно выше, чем при принудительном обдуве, что необходимо учитывать при выборе материала оболочки и расположении нагревателя.
• Эффективность нагрева: Естественная конвекция менее эффективна, чем принудительная, поэтому для достижения той же температуры воздуха потребуется больше времени или более высокая мощность.
• Перегрев: При недостаточной теплоотдаче возможен локальный перегрев элемента, что сокращает срок службы. Не рекомендуется закрывать ТЭН или устанавливать его в замкнутых пространствах без вентиляции.
• Применение: Такие ТЭНы используются в шкафах управления, сушильных камерах малого объема, лабораторных установках, термостатах, где не требуется интенсивный воздухообмен.

Монтаж и подключение

Инструменты и материалы:

• Ключ гаечный (для затягивания штуцера/фланца)
• Динамометрический ключ (при необходимости)
• Изоляционные материалы (термостойкая лента, керамические втулки)
• Мультиметр (для проверки сопротивления и отсутствия КЗ)
• Винтовые клеммы (для подключения плоских выводов)

Пошаговая инструкция:

1. Проверка ТЭНа: Измерьте сопротивление между выводами (должно соответствовать паспортным данным). Проверьте отсутствие короткого замыкания на корпус.
2. Подготовка места установки: Обеспечьте свободное пространство вокруг ТЭНа для эффективной теплоотдачи. Избегайте контакта с горючими материалами.
3. Монтаж: Установите ТЭН в предназначенное отверстие (вертикально), зафиксируйте с помощью штуцера или фланца. Герметизируйте соединение при необходимости.
4. Подключение: Подключите плоские выводы к клеммам питания (220 В) через винтовые соединения. Убедитесь в надежности контакта.
5. Проверка: Включите ТЭН на короткое время, убедитесь в равномерном нагреве и отсутствии искрения, перегрева контактов.
6. Эксплуатация: Контролируйте температуру окружающей среды, не допускайте перегрева. При длительной работе рекомендуется периодическая проверка состояния ТЭНа.

Меры безопасности:

• Не касайтесь нагретой поверхности во время работы.
• Не устанавливайте ТЭН вблизи легковоспламеняющихся материалов.
• Не допускайте попадания влаги на контакты.
• При первых признаках неисправности (искрение, перегрев, запах гари) немедленно отключите питание.

Критерии выбора и сравнение с аналогами

Основные критерии выбора:

• Мощность: должна соответствовать требуемой температуре и объему нагреваемого воздуха.
• Напряжение: 220 В для большинства бытовых и промышленных сетей.
• Длина и диаметр: должны соответствовать посадочному месту в оборудовании.
• Материал оболочки: нержавеющая сталь для агрессивных сред, углеродистая — для нейтральных.
• Тип выводов: плоский (П-обр.) для удобства монтажа в стесненных условиях.
• Класс защиты: чем выше, тем лучше для влажных и пыльных помещений.

Сравнение с аналогами:

ТЭНы для принудительного воздухообмена: имеют большую поверхность теплообмена (ребра, оребрение), рассчитаны на высокие скорости потока. В спокойном воздухе могут перегреваться.

ТЭНы для жидкостей: имеют другую конструкцию (большая монтажная длина, иная герметизация) и не подходят для воздуха.

Керамические нагреватели: быстрее нагреваются, но менее долговечны в условиях статичного воздуха.

Пример аналога: ТЭН 90 А13/0,8 Т 220 — аналогичная мощность, но больший диаметр (13 мм), другой тип выводов, другая монтажная длина. Подходит для других посадочных мест и условий.

Промышленное применение и рекомендации

Типичные сферы применения:

• Электрошкафы: поддержание температуры внутри в холодное время года.
• Сушильные камеры малого объёма: для деликатной сушки материалов.
• Лабораторные термостаты: точный нагрев воздуха в измерительных приборах.
• Промышленные печи: вторичные источники тепла в статичных зонах.

Рекомендации:

• Не используйте данный ТЭН для нагрева жидкостей или в условиях принудительной вентиляции без подтверждения производителя.
• Подбирайте мощность исходя из объёма помещения и желаемой температуры.
• Регулярно очищайте поверхность ТЭНа от пыли для эффективной теплоотдачи.
• Проверяйте состояние выводов и изоляции при каждом сервисном обслуживании.

Возможные проблемы и их решения

Перегрев ТЭНа:

• Причина: Недостаточная теплоотдача в спокойном воздухе, запыленность, неправильный монтаж.
• Решение: Обеспечьте естественную вентиляцию, регулярно очищайте поверхность, не закрывайте ТЭН посторонними предметами.

Неравномерный нагрев:

• Причина: Неправильная ориентация ТЭНа, локальные препятствия для движения воздуха.
• Решение: Установите ТЭН вертикально, обеспечьте свободную циркуляцию воздуха.

Короткое замыкание или пробой на корпус:

• Причина: Повреждение изоляции, попадание влаги.
• Решение: Замените ТЭН, обеспечьте герметичность соединений.

Дополнительная информация

Стандарты и нормативы:

Трубчатые электронагреватели изготавливаются по ГОСТ 13268-88 и другим отраслевым стандартам, которые регламентируют параметры, материалы и методы испытаний.

Производители и поставщики:

ТЭНы данного типа выпускаются как российскими, так и зарубежными производителями. При покупке рекомендуется запрашивать паспорт изделия и чертёж для точного соответствия требованиям.

Итоговая таблица: Сравнение ТЭН 91 А 8,0/0,8 Т 220 с аналогами

Теперь перейдем к следующей части статьи, в которой будем рассматривать основные промышленное применение данного типа нагревателей и рекомендации по их использованию.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Промышленное применение и рекомендации

Типичные сферы применения

ТЭН 91 А 8,0/0,8 Т 220 находит широкое применение в различных отраслях благодаря своим характеристикам. Основные сферы применения включают:

• Электрошкафы: Используются для поддержания необходимой температуры в шкафах управления, особенно в холодное время года, когда требуется предотвращение образования конденсата и коррозии.
• Сушильные камеры: Подходит для оборудования малого объёма, где важно аккуратное и равномерное высушивание различных материалов.
• Лабораторные термостаты: Применяется в научных исследованиях для обеспечения точного и стабильного нагрева воздуха, поддерживая оптимальные условия для экспериментов.
• Промышленные печи: Может использоваться в качестве дополнительного источника тепла для поддержания статичных зон тепла, где не требуется интенсивное конвектирование.

Рекомендации

Для того чтобы обеспечить длительное и эффективное использование ТЭНа, рекомендуется следовать следующим советам:

• Не используйте ТЭН для нагрева жидкостей или в условиях принудительной вентиляции без предварительного согласования с производителем, так как это может привести к снижению эффективности и повреждениям.
• При выборе мощностей ориентируйтесь на объём помещения и ожидаемую температуру, чтобы избежать перегрева или недостаточного нагрева.
• Регулярно очищайте ТЭН от пыли и загрязнений, что существенно повышает эффективность теплоотдачи.
• Проводите плановую проверку состояния выводов и изоляции, так как с течением времени могут возникать повреждения.

Возможные проблемы и их решения

Перегрев ТЭНа

• Причина: Эта проблема возникает из-за недостаточной теплоотдачи в условиях спокойного воздуха, что может быть вызвано запылённостью или неправильным монтажом.
• Решение: Для решения этой проблемы необходимо обеспечить естественную вентиляцию, регулярную очистку поверхности ТЭНа от пыли и избегать блокирования его рабочей зоны посторонними предметами.

Неравномерный нагрев

• Причина: Неправильная установка ТЭНа, а также локальные препятствия к движению воздуха могут вызывать неравномерный нагрев окружающего воздуха.
• Решение: Убедитесь, что ТЭН установлен вертикально, и обеспечьте свободную циркуляцию воздуха вокруг него.

Короткое замыкание или пробой на корпус

• Причина: Повреждение изоляции или попадание влаги в электрические соединения может приводить к высокому риску короткого замыкания.
• Решение: В случае возникновения неисправности замените нагреватель и обеспечьте должную герметичность соединений во избежание аналогичных проблем в будущем.

Дополнительная информация

Стандарты и нормативы

Трубчатые электронагреватели, такие как ТЭН 91 А 8,0/0,8 Т 220, разрабатываются в соответствии с действующими стандартами, такими как ГОСТ 13268-88. Эти нормативы определяют требования к параметрам, используемым материалам и методам испытаний, что обеспечивает высокую степень надёжности и безопасности при эксплуатации нагревателей.

Производители и поставщики

На рынке доступны ТЭНы как от российских, так и зарубежных производителей. При покупке важно запрашивать паспорт изделия и чертеж для точного соответствия техническим требованиям и спецификациям вашего оборудования.

Итоговая таблица: Сравнение ТЭН 91 А 8,0/0,8 Т 220 с аналогами

Сравнительный анализ ТЭН 91 А 8,0/0,8 Т 220 с аналогами позволяет глубже понять его место в современном оборудовании для нагрева. Данный ТЭН является идеальным решением для специфических условий, где требуется надежный и эффективный способ нагревания воздуха в статичных условиях.
