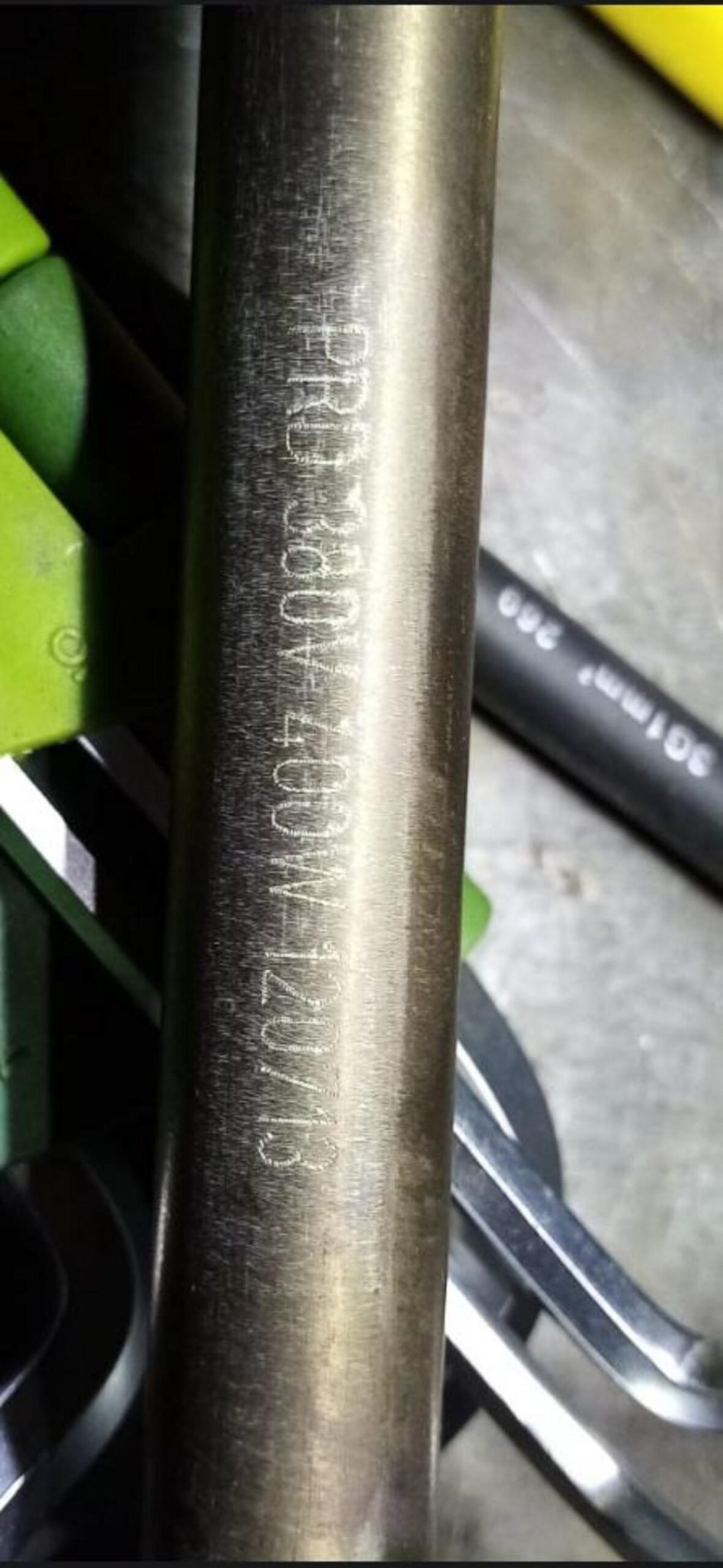

тэны патронные для пресс-формы Дф 85,5: — диаметр тэна 15,85 мм; — длина тэна 260 — 270 мм — напряжение 380 — 400 Вольт; — мощность 400 Ватт;
тэны патронные для пресс-формы Дф 85,5:
- диаметр тэна 15,85 мм;
- длина тэна 260 — 270 мм
- напряжение 380 — 400 Вольт;
- мощность 400 Ватт;
Конструкция и принцип работы
Патронный ТЭН (ТЭНП) представляет собой трубчатый электрический нагреватель, который имеет цилиндрическую форму и односторонний вывод контактов. Обычно он изготавливается из стали, внутри которой находится нагревательная спираль (из нихрома) и теплопроводящий изолятор (оксид магния, MgO). Один конец устройства герметично заварен, а на выходе имеются стержневые или гибкие выводы с термостойкой изоляцией. Эти элементы обладают высокой удельной мощностью, компактны, быстро монтируются и обеспечивают концентрированный локальный нагрев.
Маркировка патронного ТЭНа может выглядеть следующим образом: ТЭНП 30 А16/1,0L220, где:
- 30 — длина (см),
- А16 — диаметр (мм),
- 1,0 — мощность (кВт),
- L220 — напряжение (В).
Спецификации под запрос
| Характеристика | Значение по запросу | Стандартные промышленные диапазоны |
|---|---|---|
| Диаметр, мм | 15,85 | 6–32 мм |
| Длина, мм | 260–270 | 50–1300 мм, до 4000 мм у специалистов |
| Напряжение, В | 380–400 | 12–480 В |
| Мощность, Вт | 400 | 0,1–10 кВт, удельная до 50 Вт/см² |
| Рабочая температура | Не указано, но до 500°C | До 500°C |
| Материал корпуса | Обычно нержавеющая сталь (AISI 304, 316) | Углеродистая, нержавеющая сталь, медь, титан |
| Монтаж | Резьба, штуцер, заливка | Резьба, штуцер, фланец, заливка |
Специфические особенности для пресс-форм
Плотность мощности: В промышленных пресс-формах используются патронные ТЭНы с высокой плотностью мощности (до 50 Вт/см²), что обеспечивает быстрый прогрев массивных металлических деталей и стабильное поддержание температуры. Учитывая ваши параметры (диаметр 15,85 мм, мощность 400 Вт, длина 260–270 мм), плотность мощности составляет примерно 3–4 Вт/см², что является оптимальным для большинства пресс-форм. Однако в горячеканальных системах могут быть требования к более высокой плотности.
Равномерность нагрева: Для достижения равномерного прогрева пресс-форм, патронные ТЭНы устанавливаются в отверстия в плитах пресс-форм. Важно минимизировать зазор между ТЭНом и отверстием (обычно 0,05–0,1 мм), чтобы избежать ухудшения теплопередачи.
Терморегуляция: Возможны варианты с встроенными терморегуляторами и термопарами (типы J, K, L — ТЖК, ТХА, ТХК), что позволяет поддерживать заданную температуру с высокой точностью.
Расположение и расстояния: В горячеканальных системах ТЭНы размещают вокруг литникового канала для обеспечения равномерного нагрева расплава. Между нагревательными элементами и коллектором должно быть не менее одного диаметра ТЭНа. Термопары размещаются равномерно между ТЭНами и каналом, при этом зонд должен погружаться минимум на 35 мм для точности измерений.
Применение и технологические требования
- Пресс-формы для литья пластмасс и резины: Патронные ТЭНы обеспечивают стабильный нагрев плит, матриц и пуансонов, поддерживают необходимые технологические температуры, сокращают время цикла и повышают качество продукции.
- Требования к точности изготовления: Гарантийный ресурс качественных пресс-форм составляет миллионы циклов, а точность изготовления допускается до 0,005 мм.
- Конструкция форм: Формы могут быть одно- или многоместными (2, 4, 8, 16 гнезд и т.д.), что влияет на распределение и мощность нагревательных элементов.
Критерии выбора и ошибки
Критерии выбора:
- Габариты: Длина и диаметр должны соответствовать отверстиям в плите, необходим минимальный зазор для оптимальной теплопередачи.
- Мощность: Расчет по площади поверхности и требуемой температуре нагрева.
- Напряжение: Соответствие питающей сети (380–400 В в вашем случае).
- Температурный режим: До 500°C для большинства промышленных задач.
- Оснащение: Возможность установки термопар, терморегуляторов и конструктивная совместимость с крепежом (штуцер, резьба, заливка).
Типичные ошибки и проблемы:
- Короткое замыкание выводов: Может происходить при использовании неподходящей изоляции проводов (например, стекловолокно без пропитки). Для высоких температур рекомендуется применение тефлоновой или термостойкой никелевой изоляции.
- Перегрев узлов крепления: Температура вокруг фланца или кольца фиксации не должна превышать 180°C, иначе возможна потеря механической прочности крепления.
- Неравномерный нагрев: Возникает при неправильном монтаже или недостаточной мощности — это приводит к появлению «холодных зон» и дефектов в изделиях.
Маркировка и заказные исполнения
Маркировка пример: ТЭНП 27 А16/0,4L380 — патронный ТЭН длиной 270 мм, диаметром 16 мм, мощностью 400 Вт, напряжением 380 В.
Заказные исполнения: Производители предлагают специализированные ТЭНы под конкретные параметры (длина, диаметр, мощность, напряжение, выводы, наличие термопары, термостата). Возможны также двухступенчатые ТЭНы с холодной серединой, угловыми выводами и т.д.
Сравнительная таблица: Стандартные и ваши параметры
| Параметр | Стандартные варианты | Ваш запрос |
|---|---|---|
| Диаметр, мм | 6, 8, 10, 12, 13, 15, 16, 20 | 15,85 |
| Длина, мм | 50–1300, до 4000 (спец.) | 260–270 |
| Напряжение, В | 12–480 | 380–400 |
| Мощность, Вт | 250–10000+ | 400 |
| Плотность, Вт/см² | 5–50 | ~3–4 |
| Температура, °C | До 500 | До 500 (предположительно) |
Рекомендации по выбору и эксплуатации
- Проверьте соответствие габаритов: ТЭНа к отверстиям в плите пресс-формы (допуск на посадку 0,05–0,1 мм).
- Рассчитайте удельную мощность: По формуле \( P_{\text{уд}} = \frac{P}{\pi \cdot D \cdot L} \), где \( P \) — мощность (Вт), \( D \) — диаметр (см), \( L \) — длина активной части (см). Для ваших параметров: \( P_{\text{уд}} \approx \frac{400}{3,14 \cdot 1,585 \cdot 26} \approx 3,1 \) Вт/см².
- Выберите материал корпуса: В зависимости от условий эксплуатации (например, агрессивные среды требуют нержавеющую сталь).
- Проверьте качество термоизоляции: Выводов для предотвращения короткого замыкания и перегрева мест соединения.
- Рассмотрите вариант ТЭНа с термопарой: Для точного контроля температуры в зоне нагрева.
- Уточните параметры: При заказе ТЭНа (длина, диаметр, мощность, напряжение, тип выводов, требования к температурным датчикам).
Инструкции по установке и подключению
Материалы и инструменты:
- Патронный ТЭН с нужными параметрами;
- Термостойкие провода с соответствующей изоляцией;
- Термопара (если требуется);
- Инструмент для монтажа (ключи, отвертки);
- Термопаста (для улучшения теплопередачи);
- Тестер для проверки сопротивления и отсутствия короткого замыкания.
Шаги монтажа:
- Подготовьте отверстие в плите пресс-формы под ТЭН (диаметр 15,85 мм, длина 260–270 мм, допуск 0,05–0,1 мм).
- Очистите отверстие от стружки и загрязнений.
- Нанесите тонкий слой термопасты (если требуется) на поверхность ТЭНа для улучшения теплопередачи.
- Вставьте ТЭН в отверстие, обеспечив плотную посадку (без перекоса).
- Зафиксируйте ТЭН с помощью резьбового соединения, штуцера или заливки (в зависимости от исполнения).
- Подключите выводы ТЭНа к питающей сети через термостойкие провода. Проверьте отсутствие короткого замыкания.
- Установите термопару (если предусмотрено) в зону контроля температуры.
- Проверьте работоспособность системы, включив нагрев и контролируя температуру датчиком.
- Производите пробный запуск пресс-формы, проверяя равномерность нагрева и отсутствие перегрева в узлах крепления.
Советы по безопасности:
- Не превышайте максимально допустимую температуру нагрева корпуса ТЭНа (обычно 500°C).
- Используйте только термостойкую изоляцию проводов в зоне высоких температур.
- Не допускайте механических повреждений выводов и корпуса ТЭНа.
- Регулярно проверяйте состояние нагревательных элементов и термопар.
Типичные причины выхода из строя и способы устранения
| Проблема | Причина | Способ устранения |
|---|---|---|
| Перегорание спирали | Превышение температуры или напряжения | Замените ТЭН, отрегулируйте параметры |
| Короткое замыкание | Износ изоляции выводов | Замените провода на термостойкие |
| Неравномерный нагрев | Плохой контакт с плитой, большой зазор | Улучшите посадку, используйте пасту |
| Выход из строя термопары | Механическое повреждение, перегрев | Замените термопару |
Далее в статье будут рассмотрены конкретные вопросы, связанные с уникальными задачами и вариантами применения патронных ТЭНов в различных технологических процессах.
Устойчивость к агрессивным условиям
При выборе патронных ТЭНов для пресс-форм также следует учитывать агрессивные условия эксплуатации. Окружение, в котором будут работать пресс-формы, может содержать химические вещества и высокую влажность, что повышает риск коррозии и повреждения компонентов. В этом контексте использование нержавеющей стали (например, AISI 316) в конструкции ТЭНа становится предпочтительным, так как данный материал демонстрирует высокую устойчивость к кислым и щелочным средам.
Энергоэффективность и управление
Энергоэффективность решений с использованием патронных ТЭНов достигается благодаря возможности точного контроля температуры и режимов работы. Использование терморегуляторов и современных способов управления (например, PID-регуляторы) позволяет точно поддерживать заданные температуры, минимизируя колебания, которые могут приводить к потерям энергии и ухудшению качества формуемых изделий. Следует учитывать, что интеграция таких систем требует дополнительных усилий при проектировании и монтаже.
Техническое обслуживание и мониторинг
Для обеспечения бесперебойной работы пресс-форм необходимо регулярное техническое обслуживание ТЭНов и контроль их состояния. Рекомендуется проводить проверки на предмет износа изоляции, состояния контактов и работы термопар. Также важно следить за чистотой монтажных отверстий и исключить накопление загрязнений, которые могут ухудшать теплопередачу. Эти меры помогут продлить срок службы нагревательных элементов и повысить надежность всего оборудования.
Выбор для конкретных технологий литья
Для различных технологий литья (пластмасса, резина, композитные материалы) могут требоваться специфические параметры нагревательных элементов. Например:
- Литье пластмасс: часто требуют более высоких температур и большей плотности мощности для быстрого прогрева формы.
- Литье резины: требует более стабильного и равномерного нагрева, чтобы избежать образования «холодных зон» в пресс-форме.
- Литье композитных материалов: может предъявлять требования к точному контролю температуры в зависимости от компонентов, используемых в производстве.
Инновационные разработки и возможности кастомизации
Современные производители предлагают инновационные решения, включая кастомизацию ТЭНов для конкретных нужд клиентов. Это может включать изменение длины, диаметр или мощность нагревателя, а также добавление специального контроля температуры через интеграцию термопар различного типа. Ввиду специфики проектируемых пресс-форм, такая кастомизация становится все более востребованной.
Финансовые аспекты и рентабельность
При выборе патронного ТЭНа важно учитывать не только начальные затраты, но и общую рентабельность. Высококачественные ТЭНы могут быть дороже, но их долговечность и энергоэффективность в долгосрочной перспективе могут значительно снизить эксплуатационные расходы. Поскольку пресс-формы работают на больших объемах, снижение затрат на электроэнергию и простои в работе могут с лихвой окупить первоначальные инвестиции.
Важным аспектом, который станет предметом дальнейшего анализа, будут правила эксплуатации и ухода за патронными ТЭНами для предотвращения нежелательных ситуаций и продления срока их службы. Эти аспекты играют ключевую роль в обеспечении надежности и безопасности производства.
