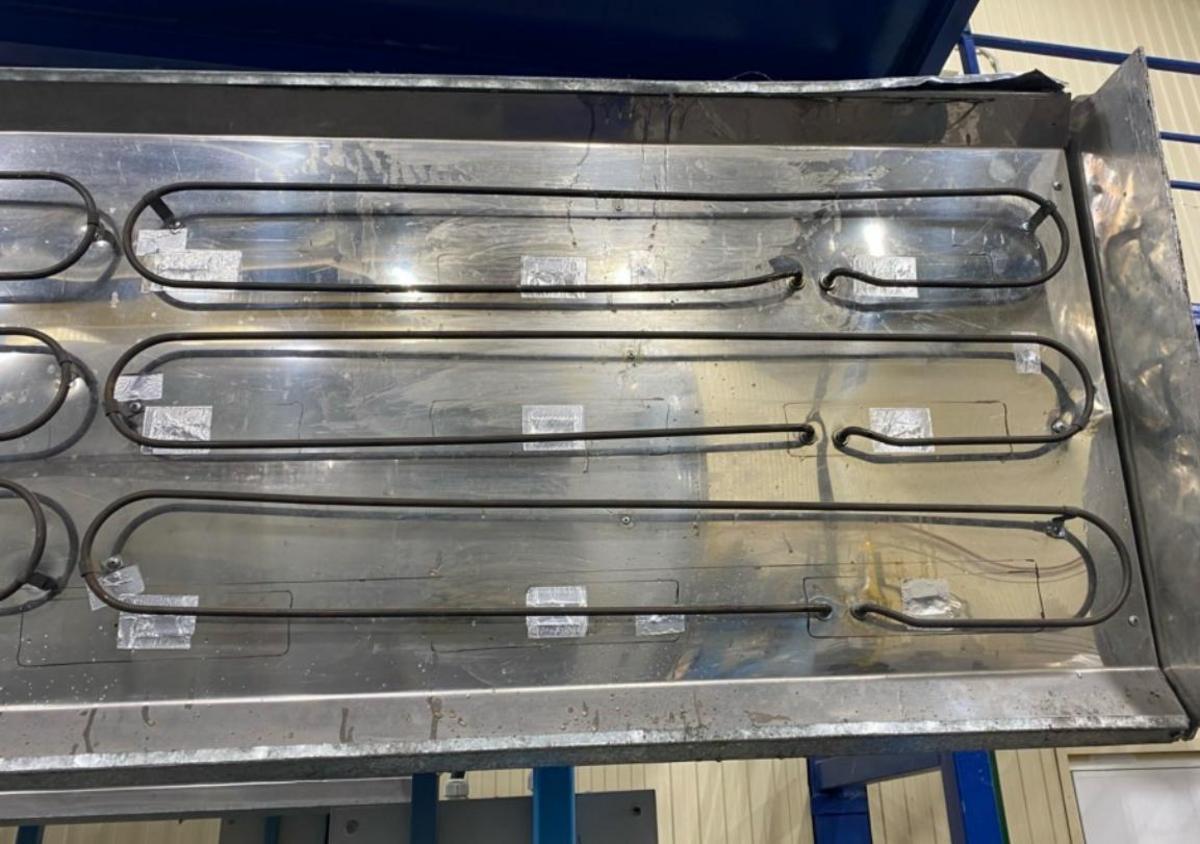

Тэны на нагреватель. Мощность 1 квт, напряжение 220 В

Тэны на нагреватель. Мощность 1 квт, напряжение 220 В Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Общая характеристика ТЭНов

Трубчатый электронагревательный элемент (ТЭН) — это электрический нагреватель, состоящий из трубки (оболочки), внутри которой находится никель-хромовая проволока (нагреваемая спираль), заполненная кристаллическим оксидом магния в качестве изолятора. При подаче напряжения на концы трубки спираль нагревается и передаёт тепло через оболочку в окружающую среду (воду, масло, воздух и т.д.).

Основные технические параметры

Примечание: Конкретные габаритные размеры и форма зависят от производителя и условий эксплуатации. Например, встречаются модели с длиной трубки 425 мм и диаметром 12 мм, а также «воздушные» ТЭНы длиной 1000 мм и диаметром 13 мм.

Типы ТЭНов по назначению

• Водяные ТЭНы — применяются в бойлерах, котлах, водонагревателях. Чаще всего изготавливаются из нержавеющей стали или меди.
• Воздушные ТЭНы — для нагрева воздуха в калориферах, теплогенераторах, сушильных камерах. Оболочка — углеродистая или нержавеющая сталь.
• Масляные ТЭНы — для нагрева масел, жиров, иногда называются «Z»-ТЭНами.
• Инфракрасные ТЭНы — кварцевые излучатели, греют не напрямую, а за счёт ИК-излучения, часто используются для локального обогрева.
• Блочные ТЭНы на фланце — несколько нагревателей собраны на одном фланце для увеличения мощности в промышленных установках.

Классификация и маркировка

ГОСТ определяет маркировку ТЭНов с учётом их назначения, мощности, размера, материала и типа подключения. Например, кварцевый инфракрасный ТЭН может обозначаться как ЭНтКв 12*425;1*220;2 — кварцевый, 12 мм диаметр, 425 мм длина, 1 кВт, 220 В, 2 вывода (болта). Для воздушных ТЭНов маркировка выглядит следующим образом: ТЭН 100 А 13/1,0 S 220 ф.1 — 1000 мм развёрнутая длина, 13 мм диаметр, 1 кВт, 220 В, углеродистая сталь, подключение типа «1».

Конструктивные особенности

• Оболочка: Материал (сталь углеродистая, нержавеющая, медь, титан) выбирается исходя из среды применения и рабочих температур.
• Нагревательная спираль: Никель-хром, Кантал и другие сплавы с высоким сопротивлением.
• Изолятор: Кристаллический оксид магния (периклаз), обеспечивающий электроизоляцию и теплопередачу.
• Контакты: Клеммы, болты, штыри или термостойкие провода для подключения к сети.
• Форма: Прямая, U-образная, кольцевая, с ребрами (оребрённые ТЭНы).
• Защитные элементы: Иногда оснащаются термозащитными устройствами для предотвращения перегрева.

Принципы выбора ТЭНа по параметрам

Критерии выбора

• Напряжение питания: Чаще всего — 220 В, но существуют и 380 В, 127 В и др.
• Мощность: Для бытовых и малых промышленных нужд — 1 кВт, для больших объёмов — от 2 кВт и выше.
• Материал трубки: Водяные — нержавейка или медь, воздушные — углеродистая или нержавеющая сталь, масляные — углеродистая сталь.
• Диаметр и длина: Определяются конструкцией оборудования и требуемой тепловой нагрузкой.
• Тип подключения: Болты, шпильки, провода, вилки — в зависимости от монтажа и обслуживания.
• Среда применения: Вода, воздух, масло — каждый тип требует своего ТЭНа.
• Наличие терморегулятора: Во многих системах важна возможность автоматического поддержания температуры.

Расчёт тока и сечения проводов

Для ТЭНа мощностью 1 кВт при напряжении 220 В ток рассчитывается следующим образом:

I = P / U = 1000 / 220 = 4,55 A

По таблицам ПУЭ, минимальное сечение жилы — 0,5 мм², но для механической прочности и безопасности рекомендуется использовать не менее 2,5 мм² для подключения к сетевой розетке.

Удельная мощность и ограничения

Удельная мощность — это не более 9 Вт/см² для большинства ТЭНов. Превышение этого значения может привести к перегреву и перегоранию оболочки. Для воздушных ТЭНов из углеродистой стали допустимо до 2,2 Вт/см², для нержавеющей — до 5 Вт/см² (в спокойной среде). Для воды и масла предполагаются другие значения, например, для масла — до 3 Вт/см².

Примеры конкретных моделей и их различия

Таблица сравнения моделей ТЭНов 1 кВт, 220 В

Подключение и эксплуатация ТЭНов

Схема подключения

ТЭН подключается параллельно сети (220 В). Важно соблюдать соответствие мощности и напряжения, указанных на корпусе нагревателя:

• Однофазная сеть: стандартное подключение для бытовых ТЭНов.
• Трёхфазная сеть: для ТЭНов мощностью 3 кВт и выше возможно подключение по схеме «Звезда» или «Треугольник».

Защита: обязательно использовать автоматический выключатель или устройство защитного отключения (УЗО).

Провода: сечение не менее 1,5 мм² (лучше 2,5 мм² для надёжности).

Монтаж: необходимо обеспечить герметичность соединения для водяных и масляных ТЭНов, сухие контакты — для воздушных.

Инструкция по подключению

1. Подготовка: отключите электропитание и проверьте соответствие параметров ТЭНа требованиям оборудования.
2. Монтаж: закрепите ТЭН в посадочном месте, если это водяной — используйте уплотнительную прокладку.
3. Подключение: соедините провода с клеммами или болтами. Для мощностей выше 2 кВт — отдельная линия от щитка с автоматом соответствующего номинала.
4. Проверка: проверьте целостность изоляции, отсутствие короткого замыкания и правильность соединений.
5. Эксплуатация: не допускайте перегрева и работы без теплоносителя.
6. Обслуживание: регулярно проверяйте состояние ТЭНа, особенно в агрессивных средах.

Типичные ошибки

• Несоответствие напряжению и мощности: может привести к перегреву или недостаточному нагреву.
• Неправильный диаметр/длина: ТЭН не встанет на место или не обеспечит нужную теплоотдачу.
• Отсутствие заземления: увеличивает риск поражения током.
• Работа без теплоносителя: может вызвать перегрев и перегорание ТЭНа.

Выбор типа ТЭНа для конкретных задач

• Для воды: рекомендуется использовать нержавеющую сталь или фторопласт, с герметичными соединениями и защитой от коррозии.
• Для воздуха: желательно использовать углеродистую или нержавеющую сталь, открытое расположение и минимальные ограничения по температуре.
• Для масла: подбирайте углеродистую сталь, устойчивую к агрессивным средам, с повышенной удельной мощностью.
• Для инфракрасного нагрева: используйте кварцевые излучатели для мгновенного нагрева и минимальной инерционности.

Практические рекомендации

• Выбор аналога: при отсутствии родного ТЭНа ищите замену по типу фланца, мощности, габаритам и подключению.
• Материал корпуса: медь обеспечивает максимальную теплоотдачу, но имеет меньший срок службы; нержавейка — долговечность и меньшая теплопроводность.
• Термозащита: для бойлеров и котлов желательно наличие терморегулятора и термопредохранителя.
• Диагностика неисправностей: проверяйте сопротивление ТЭНа (должно быть около 48 Ом для 1 кВт, 220 В) и отсутствие пробоя на корпусе.

Будущие тренды

Актуальными становятся индукционные, карбоновые и керамические нагреватели, но ТЭНы остаются самым массовым и универсальным решением благодаря своей простоте, надёжности и низкой стоимости.

На этом этапе важно перейти к следующей части статьи, где будут рассмотрены методы диагностики и устранения неисправностей ТЭНов, а также другие аспекты, касающиеся их использования и обслуживания.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Диагностика и устранение неисправностей ТЭНов

Несмотря на свою простоту и надежность, ТЭНы могут сталкиваться с различными неисправностями, которые необходимо своевременно диагностировать и устранять. Основные проблемы, которые могут возникать в процессе эксплуатации ТЭНов, включают в себя перегрев, недостаточный нагрев, а также короткие замыкания.

Основные неисправности ТЭНов

• Перегрев: может произойти из-за превышения допустимой удельной мощности или отсутствия теплоносителя.
• Недостаточный нагрев: часто связан с низким напряжением в сети, недостаточной мощностью или загрязнением ТЭНа.
• Короткое замыкание: может произойти из-за повреждения изоляции или механических повреждений.

Методы диагностики

Для выявления неисправностей используются несколько простых методов:

• Проверка сопротивления: испытуй заземление ТЭНа с использованием мультиметра. Нормальные значения сопротивления для ТЭНа 1 кВт должны находиться в пределах 40-60 Ом.
• Визуальный осмотр: проверьте наличие механических повреждений, трещин и коррозии на оболочке ТЭНа, а также целостность проводки.
• Тест на перегрев: включите ТЭН, наблюдая за тем, как быстро он нагревает среду. Если температура не достигает требуемых значений, возможно, проблема в самом нагревателе или его подключении.

Решение проблем

Основанные на диагностике решения могут включать:

• Замена поврежденных элементов: если обнаружены повреждения на обмотке или оболочке, следует заменить весь ТЭН или его часть.
• Чистка: удалите накипь или другие загрязнения с поверхности ТЭНа, если они мешают нормальному теплообмену.
• Проверка электропитания: убедитесь, что напряжение остается в пределах нормы. При необходимости, стоит обратиться к электрику для регулировки.

Обслуживание ТЭНов

Регулярное обслуживание ТЭНов помогает продлить их срок службы и предотвратить аварийные ситуации. К основным аспектам обслуживания относятся:

Профилактическая проверка

• Регулярный осмотр состояния ТЭНа и его подключения.
• Проверяйте наличие накипи на ТЭНе, особенно в системах водяного отопления.
• Контроль уровня теплоносителя, чтобы исключить работу ТЭНа без него.

Замена частей

Если в процессе эксплуатации ТЭНа были обнаружены элементы, которые пришли в негодность, их следует заменить. Это могут быть:

• Изоляционные материалы;
• Провода и контакты;
• Оболочка ТЭНа в случае её повреждения.

Проблемы при установке и настройке

Ошибки в установке и настройке ТЭНов могут негативно сказаться на их работе. К основным рекомендациям можно отнести:

Правила установки

• Точно следуйте инструкциям производителя при монтаже.
• Обеспечьте правильные электрические подключения, используя необходимые защитные устройства.
• Не допускайте близости ТЭНа к легковоспламеняющимся веществам.

Настройка системы управления

Важно правильно настроить термостаты и другие управляющие устройства для поддержания нужной температуры и предотвращения перегрева ТЭНа.

Следующий раздел будет посвящён детальному разбору новых технологий в области нагрева, включая индукционные и керамические системы, а также их преимущества по сравнению с традиционными ТЭНами. Это позволит лучше понять, в каких случаях целесообразно использовать новые решения, а где по-прежнему остаются актуальными классические подходы.
