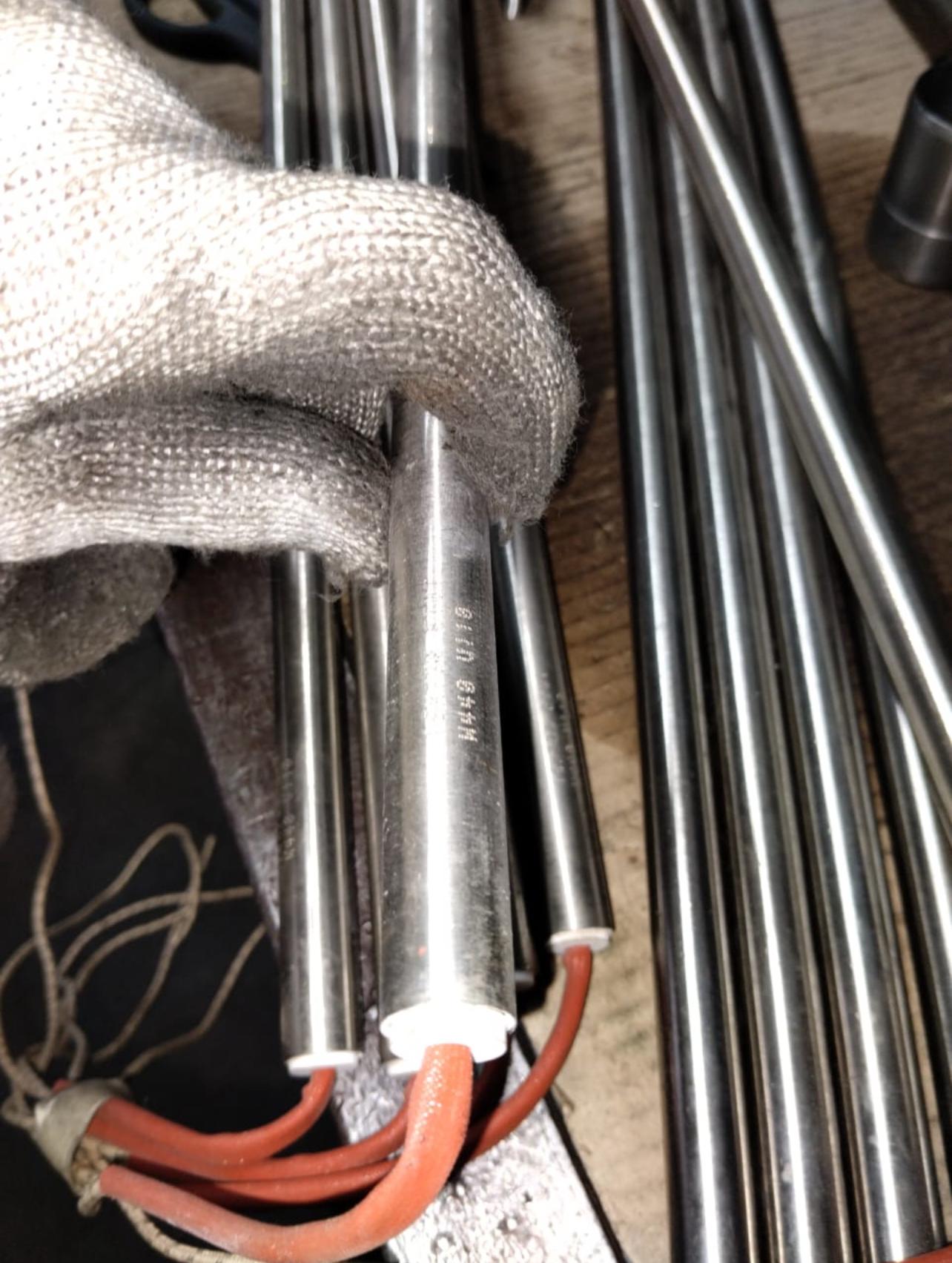

Тэны патронные. Длина: 73 см Диаметр: 16 мм Мощность: 440 Вт Материал нержавеющая сталь Рабочая среда: металлические формы Напряжение: 110 В Длина проводов: 300 мм (с каждой стороны)

Углубленный анализ патронных ТЭНов для индустриального применения: фокус на высоконагруженных системах

В условиях современного промышленного производства, где точность, надежность и энергоэффективность являются критически важными факторами, выбор нагревательных элементов играет ключевую роль. Патронные трубчатые электрические нагреватели (ТЭНП) зарекомендовали себя как оптимальное решение для локального и высокоинтенсивного нагрева металлов и других материалов. В данном материале мы рассмотрим специфический патронный ТЭН с параметрами 730 мм длины, 16 мм диаметра, мощностью 440 Вт, корпусом из нержавеющей стали, рабочим напряжением 110 В и подводящими проводами по 300 мм с каждой стороны. Этот пример послужит основой для всестороннего анализа их конструкции, принципов функционирования, областей применения и методик выбора для принятия обоснованных решений.

Ключевые понятия и терминология

• Патронный ТЭН (ТЭНП): Цилиндрический нагревательный элемент, предназначенный для непосредственной установки в отверстия нагреваемой детали (пресс-формы, матрицы, экструзионной головки) для обеспечения кондуктивного теплообмена.
• Нихром: Сплав никеля и хрома, используемый в качестве резистивного элемента благодаря высокому удельному электрическому сопротивлению и способности выдерживать высокие температуры.
• Оксид магния (MgO): Высокочистый минеральный наполнитель, обеспечивающий электрическую изоляцию нихромовой спирали от металлического корпуса ТЭНа, а также эффективную теплопроводность.
• Удельная мощность (Вт/см²): Отношение общей электрической мощности нагревателя к его активной поверхности нагрева. Критически важный параметр, определяющий температуру поверхности ТЭНа и его долговечность.
• Допуски посадки (например, H7/h6): Система международных стандартов, определяющая точность изготовления сопрягаемых поверхностей (в данном случае, диаметра ТЭНа и посадочного отверстия) для обеспечения оптимального теплового контакта.
• Термопара: Датчик температуры, состоящий из двух проводников из разных металлов, соединенных на одном конце. Используется для контроля и регулирования температуры нагреваемого объекта.

Конструктивные особенности и принципы работы ТЭНП-16х730-440-110-NS

Представленный патронный ТЭН является примером высокотехнологичного инженерного решения для индустриального нагрева. Его конструкция базируется на принципах прямого электрического преобразования энергии в тепло. В основе элемента лежит нихромовая спираль, равномерно распределенная внутри металлической трубки диаметром 16 мм и длиной 730 мм. Выбор нержавеющей стали для корпуса обусловлен необходимостью обеспечить высокую коррозионную стойкость, механическую прочность и способность работать в условиях повышенных температур, характерных для нагрева металлических форм.

Пространство между спиралью и стенками корпуса заполняется утрамбованным оксидом магния. Этот минеральный изолятор не только предотвращает короткое замыкание между спиралью и корпусом, но и обеспечивает эффективную передачу тепла от резистивного элемента к внешней оболочке ТЭНа. Плотность укладки MgO является критическим фактором, влияющим на теплопроводность и устойчивость элемента к вибрациям и ударам.

Подача электрического тока напряжением 110 В вызывает нагрев нихромовой спирали, которая, в свою очередь, передает тепло через оксид магния и стенку корпуса непосредственно нагреваемому объекту. Такая схема обеспечивает максимальную эффективность теплопередачи за счет минимизации потерь в окружающую среду. Длина проводов в 300 мм с каждой стороны является стандартным решением, позволяющим удобно подключить ТЭН к системе управления, исключая при этом чрезмерное термическое воздействие на места соединений и обеспечивая гибкость в монтаже.

Преимущества и сценарии промышленного использования

Применение патронных ТЭНов, подобных описанному, приносит значительные операционные и экономические преимущества в ряде промышленных секторов. Их компактность и высокая удельная мощность позволяют интегрировать нагрев непосредственно в тело рабочей детали, обеспечивая точечное и равномерное распределение тепла именно там, где это необходимо.

Основные области применения, где ТЭНП демонстрируют максимальную эффективность:

• Литье под давлением и формование металлов: Обеспечивают точный нагрев пресс-форм, матриц и вставок, что критично для качества отливки, уменьшения дефектов и увеличения срока службы инструмента. Высокая мощность при малых габаритах позволяет размещать их в самых ответственных зонах формы.
• Горячее прессование и штамповка: Используются для предварительного нагрева заготовок или инструмента, что повышает пластичность материала, снижает требуемое усилие деформирования и предотвращает растрескивание деталей.
• Экструзия полимеров и металлов: Нагрев экструзионных головок, фильер и цилиндров для поддержания оптимальной вязкости материала и стабильности процесса. Длинные ТЭНы (как 730 мм) особенно важны для обеспечения равномерного профиля температуры по всей длине экструдера.
• Упаковочная промышленность: Нагрев сварочных планок и режущих элементов для создания герметичных швов и формования упаковки.
• Лабораторное и научное оборудование: Точечный, контролируемый нагрев реакционных сосудов, тиглей и других элементов, где требуется высокая точность и повторяемость температурных режимов.

Экономические и эксплуатационные преимущества:

• Эффективная теплопередача: Благодаря прямому контакту с нагреваемой средой, потери тепла минимальны, что снижает энергопотребление и операционные расходы.
• Компактность и высокая мощность: Позволяют достигать необходимых температур в ограниченном пространстве, оптимизируя конструкцию оборудования.
• Долговечность и коррозионная стойкость: Корпус из нержавеющей стали обеспечивает длительный срок службы даже в агрессивных условиях, минимизируя затраты на обслуживание и замену.
• Простота монтажа и обслуживания: Установка и замена ТЭНа не требует полной разборки оборудования, что сокращает время простоя и повышает общую производительность.
• Точный контроль температуры: Возможность интеграции термопар непосредственно в ТЭН или рядом с ним позволяет осуществлять прецизионное управление температурными профилями, что критически важно для качества продукции.

Критерии выбора и расчетные параметры

Правильный выбор патронного ТЭНа — это не просто подбор по длине и диаметру, это комплексный инженерный расчет, который учитывает множество факторов для обеспечения максимальной эффективности и долговечности. Для ТЭНП-16х730-440-110-NS, предназначенного для металлических форм, ключевое значение имеют следующие аспекты:

1. Соответствие габаритов посадочному месту:

• Диаметр: 16 мм. Критически важно, чтобы отверстие в форме имело минимальный зазор с ТЭНом. Оптимальная посадка — с допуском H7/h6, что обеспечивает плотный контакт и эффективную теплопередачу. Зазор более 0,1 мм может значительно ухудшить теплоотвод и привести к перегреву ТЭНа.
• Длина: 730 мм. Отверстие должно быть немного глубже длины ТЭНа, чтобы обеспечить его полное погружение и равномерный нагрев без выступающих концов.

2. Определение требуемой мощности:

• Мощность 440 Вт для данного ТЭНа является средней. Выбор мощности зависит от массы нагреваемой формы, требуемой скорости нагрева, теплопотерь в окружающую среду и максимальной рабочей температуры. Недостаточная мощность приведет к длительному выходу на режим, избыточная — к перегреву и сокращению срока службы ТЭНа при недостаточном теплоотводе.
• Расчет удельной мощности: Для представленного ТЭНа удельная мощность составляет:

Плотность мощности = P / S = 440 Вт / (π * 1.6 см * 73 см) ≈ 1.2 Вт/см²

Это значение находится в безопасном диапазоне для нагрева металлических форм (обычно 1-5 Вт/см² для стальных форм, до 8-10 Вт/см² для алюминиевых). Умеренная удельная мощность снижает риск локальных перегревов и продлевает срок службы, что является важным экономическим фактором.

3. Выбор материала корпуса:

• Нержавеющая сталь (как в нашем примере) – универсальный выбор для большинства промышленных применений, особенно там, где требуется устойчивость к окислению и коррозии при высоких температурах. Для более агрессивных химических сред или сверхвысоких температур могут потребоваться специальные сплавы, например, Inconel.

4. Рабочее напряжение:

• Напряжение 110 В требует тщательного планирования электропитания. В регионах со стандартным напряжением 220/380 В потребуется использование понижающего трансформатора или специальной конфигурации подключения (например, в треугольник для трехфазных систем с несколькими ТЭНами). Это добавляет стоимость и сложность, но может быть оправдано требованиями к безопасности или спецификой оборудования.

5. Тип и длина выводов:

• Гибкие провода длиной 300 мм с каждой стороны обеспечивают удобство подключения и отвод тепла от контактных зон. Важно убедиться, что изоляция проводов выдерживает температуру окружающей среды и возможный тепловой поток от корпуса формы.

6. Дополнительные опции:

• Встроенная термопара: Для критически важных процессов рекомендуется выбирать ТЭНы со встроенной термопарой (часто тип J или K). Это позволяет осуществлять точный контроль температуры непосредственно в теле нагревателя или в непосредственной близости от зоны нагрева, что повышает точность регулирования и безопасность.
• Герметизация выводов: Для влажных или пыльных сред важна степень защиты выводов от внешних воздействий (IP-рейтинг), часто с использованием термостойких компаундов.

Понимание фундаментальных принципов работы и критериев выбора патронных ТЭНов закладывает основу для успешной интеграции этих компонентов в производственные процессы. Однако истинная эффективность раскрывается на этапе практической реализации, где от качества монтажа, настроек систем управления и стратегий обслуживания зависит не только производительность, но и общая экономическая целесообразность инвестиций.

Внедрение и эксплуатационная эффективность высокомощных патронных нагревателей

После тщательного выбора патронного ТЭНа, соответствующего техническим требованиям и бизнес-задачам, ключевым этапом становится его правильное внедрение и последующая эксплуатация. Этот раздел фокусируется на практических аспектах, минимизации рисков и максимизации долгосрочной эффективности, основываясь на нашем примере ТЭНП-16х730-440-110-NS.

Этапы внедрения и требования к инфраструктуре

Успешная интеграция патронного ТЭНа в производственную линию требует системного подхода, начиная от подготовки рабочего места и заканчивая пробным запуском.

Чек-лист по подготовке и монтажу патронного ТЭНа:

1. Подготовка посадочного отверстия:
   • Обеспечьте точное сверление отверстия диаметром 16 мм с минимальными допусками (например, H7/h6) для плотной посадки. Использование высокоточного оборудования (ЧПУ-станки) критически важно.
   • Глубина отверстия должна быть не менее 730 мм, с небольшим запасом для свободного размещения ТЭНа.
   • Убедитесь в чистоте отверстия: удалите стружку, пыль, масло, чтобы избежать изоляционных нарушений и обеспечить максимальный тепловой контакт.
   • Проверьте соосность и прямолинейность отверстия по всей длине, особенно для ТЭНов 730 мм.
2. Установка ТЭНа:
   • Осторожно вставьте ТЭН в подготовленное отверстие. Посадка должна быть плотной, но не требующей чрезмерного физического усилия. Использование смазки (например, графитовой пасты) может облегчить установку и улучшить тепловой контакт, но обязательно убедитесь в её термостойкости и электронепроводности.
   • Не используйте молоток или другие ударные инструменты, чтобы избежать повреждения внутреннего элемента или изоляции.
3. Электрическое подключение:
   • Перед подключением убедитесь, что питание оборудования полностью отключено и заблокировано (LOTO – Lockout/Tagout).
   • Подключите провода ТЭНа к источнику питания 110 В или к понижающему трансформатору, соблюдая полярность и фазировку.
   • Используйте термостойкие клеммы и провода соответствующего сечения, способные выдерживать рабочие токи (для 440 Вт при 110 В это около 4 А, но с запасом).
   • Для ТЭНов со встроенной термопарой подключите ее к соответствующему входу температурного контроллера.
   • Обеспечьте механическую защиту выводов и контактов от внешних воздействий, влаги и пыли. Рассмотрите использование защитных кожухов или герметиков.
4. Контроль и автоматизация:
   • Подключите ТЭН к системе управления температурой (например, ПИД-регулятору с твердотельным реле — SSR) для точного поддержания заданного режима.
   • Настройте параметры контроллера, включая время цикла, допуски и аварийные пороги.
5. Пробный запуск и тестирование:
   • После монтажа и подключения проведите пробный запуск. Медленно доведите температуру до рабочего значения, контролируя нагрев и равномерность распределения тепла.
   • Проверьте отсутствие аномальных шумов, запахов или дыма.
   • Измерьте сопротивление изоляции ТЭНа после нагрева. Допустимое значение обычно составляет не менее 0,5 МОм.

Требования к инфраструктуре:

• Стабильное электропитание: Для 110 В систем особенно важна стабильность напряжения. Резкие скачки могут негативно сказаться на сроке службы ТЭНа и точности регулирования.
• Система контроля температуры: Наличие точных термопар (например, Type J или K), подключенных к высококачественным ПИД-контроллерам с функциями автонастройки (autotune), позволяет поддерживать температуру с отклонением до ±1°C, что критично для многих промышленных процессов.
• Термическая изоляция: Адекватная изоляция металлических форм снижает теплопотери, уменьшает энергопотребление и создает более стабильные условия для работы ТЭНа, предотвращая его перегрузку.
• Системы безопасности: Внедрение аварийных отключений по перегреву, защита от короткого замыкания и утечки тока (УЗО) являются обязательными элементами.

Управление температурными режимами и мониторинг производительности

Эффективное управление температурными режимами — залог качества продукции и долговечности оборудования. Патронные ТЭНы, интегрированные с современными системами контроля, позволяют реализовать сложные температурные профили и обеспечить стабильность процесса.

Стратегии управления температурой:

• Замкнутый контур регулирования: Использование термопары, встроенной в ТЭН или установленной рядом, для передачи данных в ПИД-регулятор, который корректирует мощность нагрева. Это обеспечивает высокую точность и быстрое реагирование на изменения тепловой нагрузки.
• Многозонный контроль: Для протяженных форм или форм со сложной геометрией может потребоваться несколько ТЭНов и индивидуальный контроль температуры в каждой зоне. Это предотвращает локальные перегревы или недогревы, которые могут вызвать дефекты.
• Предварительный нагрев: Программируемый плавный выход на рабочий режим позволяет избежать термических шоков и продлевает срок службы как ТЭНа, так и самой формы.

Метрики производительности и экономического эффекта:

Регулярный мониторинг ключевых показателей позволяет оценить эффективность использования ТЭНов и выявить возможности для оптимизации:

• Стабильность температуры (ΔT): Отклонение фактической температуры от заданной. Высокая стабильность (менее ±1°C) напрямую влияет на качество и повторяемость продукции.
• Время выхода на рабочий режим (Ramp-up Time): Время, необходимое для достижения целевой температуры. Оптимизация этого параметра (через правильный подбор ТЭНа и мощности, адекватную изоляцию) сокращает непроизводительное время оборудования.
• Энергопотребление на цикл/единицу продукции (kWh/unit): Измерение потребляемой энергии на производство одной единицы продукции позволяет отслеживать операционные расходы и выявлять неэффективность (например, ухудшение теплового контакта, снижение изоляции).
• Среднее время наработки на отказ (MTBF — Mean Time Between Failure): Показатель надежности ТЭНов. Высокий MTBF снижает затраты на внеплановый ремонт и простои. Для качественных патронных ТЭНов MTBF может достигать тысяч и десятков тысяч часов при правильной эксплуатации.
• Коэффициент использования оборудования (OEE — Overall Equipment Effectiveness): Интегральный показатель, учитывающий доступность, производительность и качество. Надежные ТЭНы прямо влияют на OEE, минимизируя простои и брак.

Пример расчета экономического эффекта от оптимизации:

Предположим, что за счет оптимизации настроек ПИД-регулятора и улучшения теплового контакта время выхода на рабочий режим сокращено на 15 минут в начале каждой смены (2 смены в день). Если стоимость машинного времени составляет 1000 руб./час, а количество рабочих дней в году 250, то годовая экономия на времени простоя составит:

(15 мин / 60 мин/час) * 2 смены/день * 1000 руб./час * 250 дней/год = 125 000 руб./год.

Дополнительно, если энергопотребление снизится на 5% за счет более эффективного поддержания температуры (при среднем потреблении 440 Вт * 16 часов/день * 250 дней/год = 1760 кВт*ч/год, и стоимости 5 руб./кВт*ч), экономия составит:

1760 кВт*ч * 0.05 * 5 руб./кВт*ч = 440 руб./год.

Суммарный эффект от таких, казалось бы, небольших оптимизаций может быть весьма существенным.

Оптимизация затрат и продление срока службы

Стратегии снижения общих затрат на владение (TCO — Total Cost of Ownership) патронными ТЭНами включают не только изначальную покупку, но и расходы на эксплуатацию, обслуживание и замены.

Ключевые факторы TCO:

• Качество изготовления ТЭНа: Инвестиции в высококачественные ТЭНы из нержавеющей стали с хорошей изоляцией оксидом магния окупаются за счет их долговечности и стабильности. Дешевые аналоги часто имеют низкий MTBF, что приводит к частым заменам и простоям.
• Правильная установка: Как уже упоминалось, плотная посадка и адекватный теплоотвод критичны. Неправильный монтаж может сократить срок службы ТЭНа на 50% и более.
• Эффективная система контроля: Точный ПИД-регулятор и термопара предотвращают перегрев, который является основной причиной выхода ТЭНов из строя.
• Профилактическое обслуживание: Регулярная проверка сопротивления изоляции, состояния контактов и чистоты посадочных отверстий продлевает ресурс.

Кейсы применения и лучшие практики

Рассмотрим, как патронный ТЭН с нашими характеристиками (730 мм, 16 мм, 440 Вт, 110 В, нержавеющая сталь) может быть успешно интегрирован в различные промышленные сценарии.

1. Кейс 1: Крупное автомобильное производство (литье под давлением)

   Задача: Нагрев многогнездной пресс-формы для изготовления пластиковых или легкосплавных деталей с высокой точностью и повторяемостью.

   Решение: Десятки ТЭНП-16х730-440-110-NS устанавливаются в глубокие каналы формы. Длина 730 мм позволяет обеспечить равномерный нагрев по всей длине каналов, критически важный для предотвращения внутренних напряжений и деформаций деталей. Нержавеющая сталь гарантирует долгий срок службы в условиях высоких температур и циклического нагрева/охлаждения. Напряжение 110 В может быть частью централизованной системы низковольтного питания, разработанной для повышенной безопасности и надежности. Каждый ТЭН оснащен встроенной термопарой, подключенной к централизованной ПЛК (программируемый логический контроллер) для многозонного ПИД-регулирования. Это позволяет точно контролировать температуру в каждой точке формы, минимизируя брак и обеспечивая стабильно высокое качество продукции.

   Лучшая практика: Используется превентивное обслуживание на основе данных с термопар и счетчиков циклов, что позволяет заменять ТЭНы до их выхода из строя, избегая внеплановых остановок.

2. Кейс 2: Производство специализированного инструмента (горячая штамповка)

   Задача: Локальный нагрев заготовок из высокопрочных сплавов перед штамповкой для повышения пластичности и снижения усилия деформирования.

   Решение: Несколько ТЭНП-16х730-440-110-NS встраиваются непосредственно в штамповочные матрицы. Благодаря высокой удельной мощности (даже при умеренных 1.2 Вт/см²) и плотному контакту, они обеспечивают быстрый и эффективный нагрев рабочих поверхностей. Длина 730 мм позволяет охватить большую площадь контакта заготовки со штампом. Корпус из нержавеющей стали выдерживает абразивные воздействия и высокие температуры. Использование напряжения 110 В через локальные трансформаторы обеспечивает дополнительную безопасность для персонала, работающего с тяжелым оборудованием.

   Лучшая практика: Внедрение системы быстрой замены ТЭНов (Quick-Change System) с использованием стандартизированных разъемов, что позволяет минимизировать время простоя оборудования при необходимости обслуживания или замены элемента.

3. Кейс 3: Медицинская промышленность (формование капсул)

   Задача: Поддержание строго определенной температуры в матрицах для формования желатиновых капсул с минимальными отклонениями.

   Решение: ТЭНП-16х730-440-110-NS, благодаря своей стабильности и точности, идеально подходит для таких задач. Нержавеющая сталь обеспечивает гигиеничность и легкость очистки. Умеренная удельная мощность гарантирует отсутствие локальных перегревов, которые могли бы повредить желатин. Интегрированные термопары и высокоточные контроллеры обеспечивают отклонение температуры не более ±0.5°C. Провода длиной 300 мм позволяют безопасно отвести соединения от зоны нагрева, соответствуя строгим регуляторным требованиям.

   Лучшая практика: Валидация температурных карт каждой матрицы с использованием внешних калибровочных термопар и регулярная поверка измерительных систем для обеспечения соответствия GMP (Good Manufacturing Practice).

Инновации и перспективы развития

Сфера патронных ТЭНов не стоит на месте, постоянно развиваясь под влиянием требований к энергоэффективности, автоматизации и надежности:

• Смарт-ТЭНы и IoT-интеграция: Разработка нагревателей со встроенными микроконтроллерами, которые могут передавать данные о температуре, рабочем токе и состоянии изоляции по беспроводным сетям. Это позволяет реализовать предиктивное обслуживание, удаленный мониторинг и оптимизацию энергопотребления в реальном времени.
• Материалы нового поколения: Исследования в области новых высокотемпературных сплавов (например, на основе керамики или специальных никелевых сплавов) и изоляционных материалов позволяют создавать ТЭНы, способные работать при еще более высоких температурах (до 1000°C и выше) и в агрессивных химических средах, расширяя их области применения.
• Аддитивное производство (3D-печать): Применение технологий 3D-печати для создания ТЭНов сложной геометрии, оптимизированных под конкретные формы и тепловые профили, обеспечивает беспрецедентный уровень кастомизации и эффективности.
• Улучшенные системы теплоотвода: Инновации в конструкции внутренних элементов и заполняющих материалов направлены на дальнейшее улучшение теплопроводности, что позволяет повысить удельную мощность без ущерба для срока службы ТЭНа.
