ТЭНы: Как выбрать идеальный теплоэлектронагреватель?

Что такое ТЭН и принцип его работы

ТЭН (трубчатый электронагреватель) представляет собой конструкцию, которая используется для преобразования электрической энергии в тепло. Внутри металлической трубки размещена спираль из нихрома (Х20Н80 или фехрали Х23Ю5), которая изолирована периклазом. Это обеспечивает электрическую изоляцию и улучшенную теплопроводность. Спираль подключается к электрической сети через контактный стержень, а тепло передается нагреваемой среде различными способами — конвекцией, проводимостью или излучением. Большинство моделей способны достигать температуры нагрева до 450°C, а некоторые специальные варианты могут работать на температуре до 600°C.

ТЭНы используются в различных областях: от бытовых водонагревателей до промышленных калориферов и сушильных камер. В зависимости от конструкции, они могут быть одинарными, блочными (ТЭНБ) или оребренными (ТЭНР), с температурой нагрева до +90°C или +100°C. Для мощных агрегатов необходима трехфазная сеть.

Классификация ТЭНов: основные типы и виды

Выбор ТЭНа начинается с понимания его классификации, которая может основываться на нескольких ключевых критериях. Это необходимо для подбора модели, соответствующей конкретным требованиям.

По форме и конфигурации

Формы ТЭНов регламентированы стандартами и включают:

• Ф1: прямой электрический ТЭН — универсальный для простых установок.

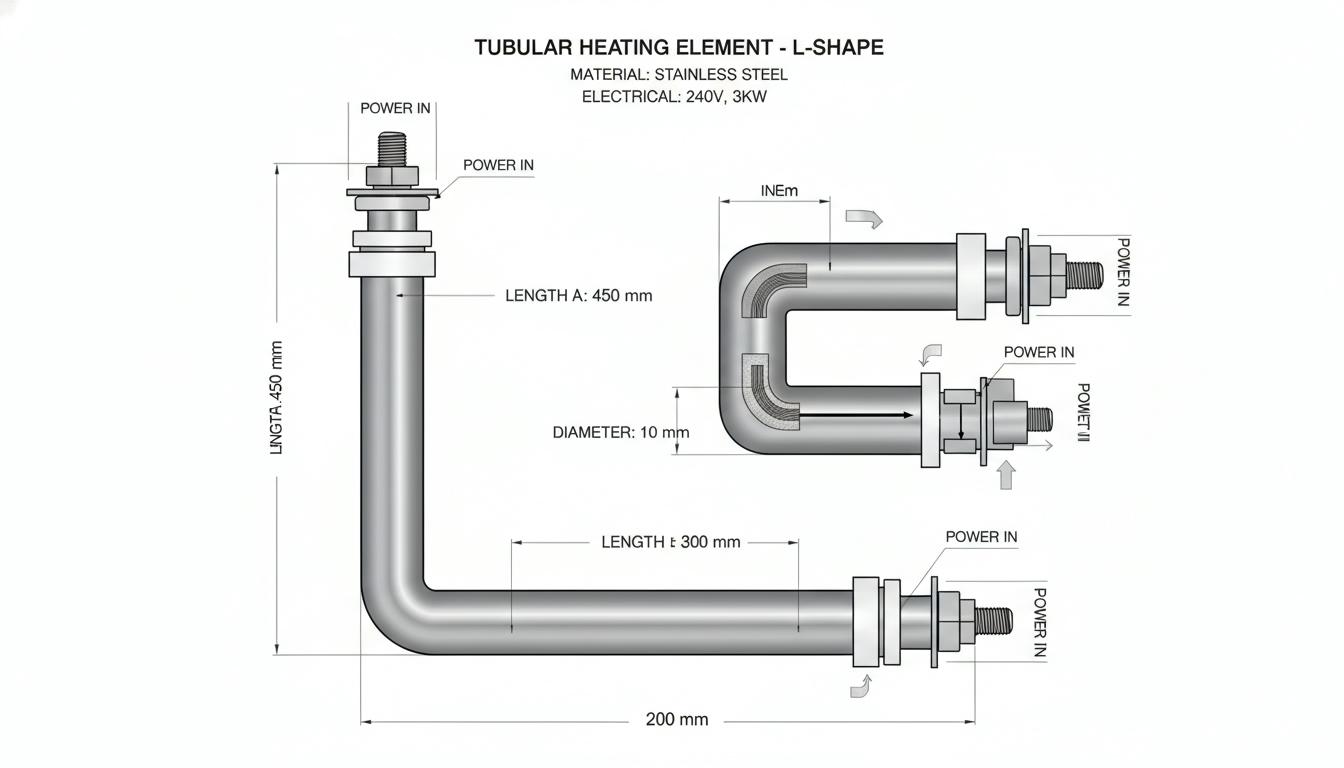

• Ф2: подкова (U-образный) — компактный, подходит для ограниченных пространств; используется на пищевых производствах.
• Ф7: «Скрепка» — используется для специфического оборудования.
• Другие формы, включая змеевики, фигурные и гибкие ТЭНы.
• Блочные ТЭНы (ТЭНБ): составленные из нескольких U-образных элементов, часто применяются в высокомощных установках.

Оребренные ТЭНР имеют увеличенную площадь теплообмена благодаря особой конструкции.

По типу контакта с рабочей средой

• Мокрые (открытые): контактируют с жидкостью (вода, масло), отличаются простой установкой и низкой ценой.
• Сухие (закрытые): защищены колбой, что делает их более надежными и экономичными.
• Герметичные: запаянные трубки, обеспечивающие максимальную безопасность.

По рабочей среде и назначению

Технические характеристики: ключевые параметры для выбора

При выборе ТЭНа важно учитывать стандартные параметры:

• Диаметр трубки: в пределах 5–18 мм.
• Длина: от 200 до 6000 мм.
• Мощность: бытовые модели 0,3–2,5 кВт, промышленные — до 10 кВт и выше.
• Напряжение: 12–600 В, чаще 220–240 В.
• Материалы: нержавеющая сталь, медь, керамика и титан для устойчивости к коррозии.
• Соединения: резьбовые и фланцевые.

Критерии выбора идеального ТЭНа

При выборе ТЭНа следует учитывать следующие факторы:

1. Рабочая среда: подберите мокрый или сухой ТЭН в зависимости от требуемой среды.
2. Мощность и размер: учитывайте соотношение мощности и длины нагревательного элемента.
3. Температура и давление: обратите внимание на допустимые значения для выбранной рабочей среды.
4. Монтаж: выбирайте способ установки в зависимости от требований.
5. Эффективность: оребренные модели обеспечивают лучший теплообмен и быстрое нагревание.
6. Срок службы: используйте материалы, устойчивые к накипи и коррозии.
7. Безопасность: предпочитайте герметичные модели с защитными механизмами.
8. Цена и качество: оценивайте соотношение цены и экономичных характеристик ТЭНа.

Ошибки при выборе могут привести к снижению эффективности работы устройства или его быстрому выходу из строя.

Применение ТЭНов: от быта до промышленности

ТЭНы находят широкое применение в различных сферах, включая:

• Бытовое использование: в бойлерах, чайниках, радиаторах и обогревателях.
• Промышленность: в экстракторах, фритюрницах, печах и на производственных линиях.
• Системы отопления: в конвекторах, котлах и системах центрирования.

Преимущества ТЭНов заключаются в их компактности, надежности и способности обеспечивать равномерный нагрев. Однако необходимо учитывать особенности каждой модели, чтобы избежать проблем, связанных с накипью или другими факторами.

Следующей важной темой, которую мы обсудим, являются советы экспертов по выбору и изготовлению ТЭНов на заказ, где можно учесть все нюансы проектирования и эксплуатации этих устройств.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Советы экспертов по выбору и изготовлению ТЭНов на заказ

При выборе ТЭНа, особенно для специфических целей, важны не только формальные характеристики и классы, но и советы профессионалов, обладающих опытом в данной области. Следуйте рекомендациям экспертов, чтобы обеспечить долговечность и производительность ТЭНа.

Оптимизация теплоотдачи

Для достижения максимальной эффективности рекомендуется выбирать ТЭНы с оребренной конструкцией, которая обеспечивает более высокую площадь теплообмена. Это особенно актуально для нагрева воздуха и в помещениях с высокой влажностью, где требуется быстрое прогревание.

Индивидуальный подход к проектированию

Когда речь идет о нестандартных условиях эксплуатации, стоит рассмотреть изготовление ТЭНа на заказ. Это позволит учесть все особенности, включая размеры, требования к температуре и рабочей среде. Заказ индивидуального ТЭНа может варьироваться от изменения длины и диаметра до специфического материала конструкции, что будет особенно актуально для производства специализированного оборудования.

Проверка соответствия стандартам

Обязательно существует необходимость в сертификации продукции. Все ТЭТы должны соответствовать актуальным стандартам качества и безопасности. Проверьте наличие документов, подтверждающих соответствие выбранной модели ГОСТ или другим нормативам.

Монтажные рекомендации

При установке ТЭНа следует обратить внимание на следующие моменты:

• Положение устройства: правильная установка позволяет обеспечить равномерный нагрев и предотвратить перегрев поверхности.
• Соединения: используйте качественные резьбовые или фланцевые соединения, чтобы избежать утечек.
• Контроль за эксплуатацией: регулярная проверка состояния ТЭНа помогает предотвратить аварийные ситуации и продлить срок службы оборудования.

Как избежать распространенных ошибок при выборе ТЭНа

Существуют определенные ошибки, которые можно избежать, следуя рекомендациям и учитывая важные параметры:

• Не забывайте о напряжении и мощности — они должны соответствовать параметрам электрической сети и потребностям системы.
• Обратите внимание на материалы, из которых изготовлен ТЭН. Неподходящие материалы могут привести к быстрому выходу из строя.
• Избегайте игнорирования накипи, особенно для мокрых ТЭНов, которая может значительно ухудшить эффективность устройства.
• Не выбирайте модель с превышенной мощностью без учета условий эксплуатации, это может привести к перегреву и коротким замыканиям.

Заключение

Правильный выбор ТЭНа, основывающийся на ряде ключевых параметров и рекомендаций экспертов, может существенно повысить эффективность и долговечность отопительных систем и оборудования. Учитывая все аспекты, от выбора формы до характеристики работы, вы создадите надежную и безопасную систему обогрева или нагрева.

При наличии специфических задач или сложных условий эксплуатации, консультация с производителем и выбор индивидуальных решений станут важными шагами на пути к успешному проекту.
