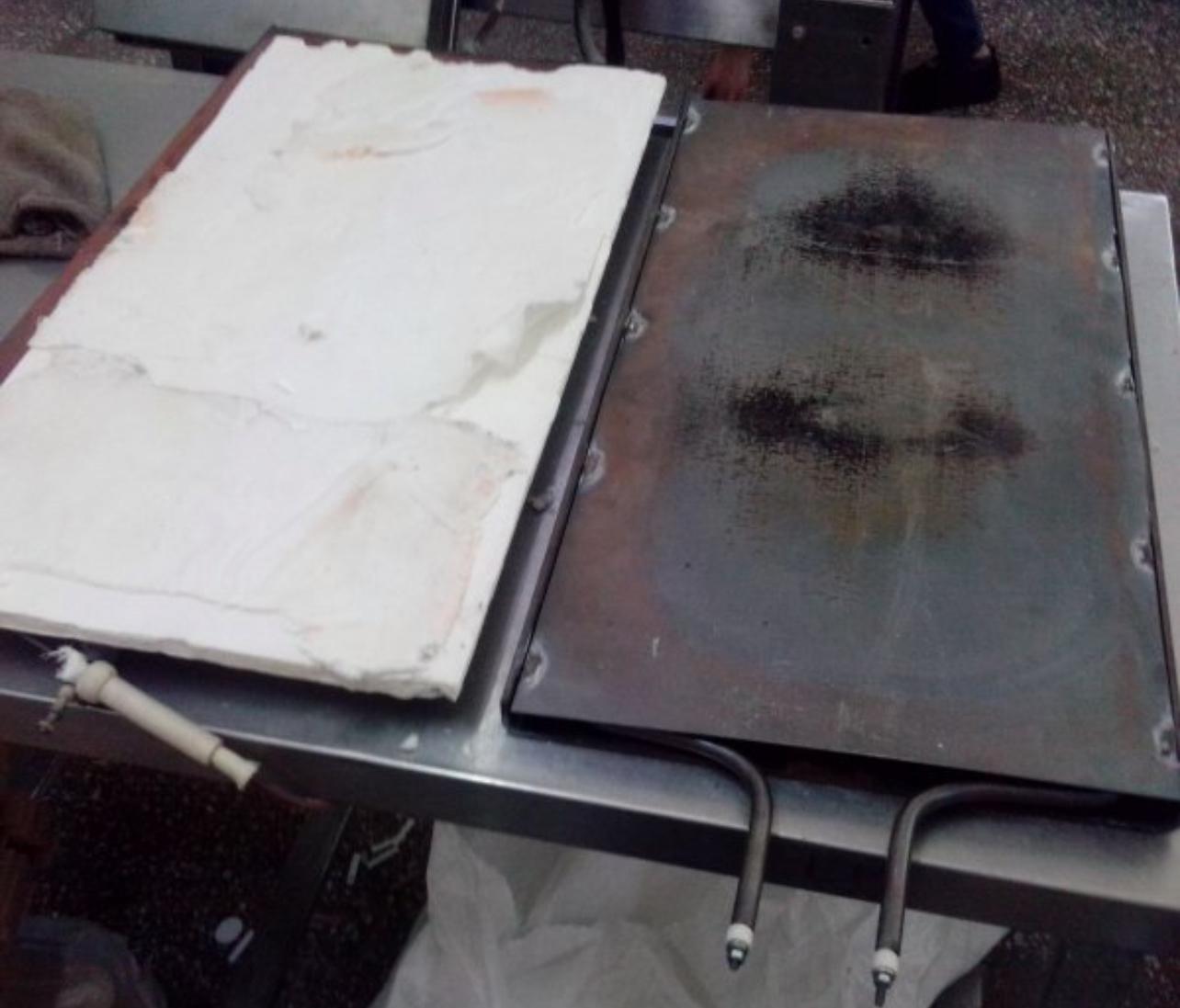

Тэны для тоннельной печи лавашницы. длина 60см, ширина 31см, высота 2,5см. Межосевое расстояние между выводами тэна 28см. Мощность 4 квт, напряжение 220 В

Выбор и технические аспекты ТЭНов для тоннельных печей лавашниц: параметры 60×31×2,5 см, 28 см межосевое, 4 кВт, 220 В

Обеспечение стабильного и равномерного температурного режима в промышленных тоннельных печах для выпечки лаваша является критически важным фактором для качества конечного продукта и эффективности производственного процесса. Центральным элементом, отвечающим за нагрев, выступает трубчатый электронагреватель (ТЭН). В данном материале мы рассмотрим специфику выбора и эксплуатации ТЭНов с параметрами 60×31×2,5 см (габариты), межосевым расстоянием 28 см, мощностью 4 кВт при напряжении 220 В, а также их влияние на операционную деятельность хлебопекарных предприятий.

Ключевые понятия и терминология

• ТЭН (Трубчатый ЭлектроНагреватель): Устройство, преобразующее электрическую энергию в тепловую. Состоит из металлической трубки, внутри которой находится нагревательный элемент (спираль из высокоомного сплава), изолированный от оболочки уплотненным диэлектриком (обычно оксидом магния).
• Габаритные размеры: Общие внешние размеры нагревательного элемента (длина × ширина × высота), определяющие возможность его установки в конкретную камеру печи. Для тоннельных лавашниц критична компактность и плоский профиль (в данном случае 2,5 см), позволяющий эффективно использовать ограниченное пространство.
• Мощность (P): Величина, характеризующая количество энергии, преобразуемой ТЭНом в тепло в единицу времени (измеряется в ваттах, кВт). Мощность 4 кВт при 220 В указывает на высокую теплоотдачу, необходимую для быстрого достижения и поддержания требуемой температуры (до 300-350 °C) для выпечки лаваша.
• Напряжение (U): Электрический потенциал, при котором ТЭН рассчитан на работу (измеряется в вольтах, В). Стандартное напряжение 220 В для промышленного оборудования требует соответствующей электропроводки и систем защиты.
• Межосевое расстояние выводов: Расстояние между центрами контактных стержней ТЭНа, к которым подключается электропитание. Параметр 28 см важен для унификации монтажа и совместимости с установочными креплениями печи.
• Удельная мощность: Отношение мощности ТЭНа к его рабочей поверхности (Вт/см²). Влияет на скорость нагрева и срок службы элемента. Для пищевого оборудования требуется оптимальная удельная мощность для предотвращения перегрева поверхности и пригара.
• Нержавеющая сталь: Основной материал для оболочки ТЭНов, применяемых в пищевой промышленности. Обеспечивает коррозионную стойкость, долговечность и гигиеничность, предотвращая взаимодействие с продуктами и агрессивными средами.
• TCO (Total Cost of Ownership) – Общая стоимость владения: Комплексный показатель, включающий не только первоначальную стоимость ТЭНа, но и расходы на его установку, эксплуатацию (энергопотребление), обслуживание, ремонт и утилизацию на протяжении всего срока службы.

Конструкция и основные параметры ТЭНа для лавашницы

ТЭНы, предназначенные для тоннельных печей лавашниц с заданными параметрами, являются специализированными компонентами, оптимизированными для работы в условиях высоких температур и ограниченного пространства.

• Габаритные размеры (60×31×2,5 см): Эти размеры указывают на плоский или профильный тип нагревателя. Высота всего 2,5 см позволяет интегрировать элемент в тонкие нагревательные зоны, характерные для конвейерных печей. Такой профиль обеспечивает эффективное распределение тепла по всей плоскости выпекаемой продукции, минимизируя «холодные» зоны и гарантируя равномерное пропекание. Для бизнеса это означает предсказуемое качество лаваша, снижение брака и оптимизацию производственного цикла.
• Мощность 4 кВт при 220 В: Высокая мощность в 4 кВт является ключевым фактором для быстрого выхода на рабочую температуру (например, 300-350 °C) и ее стабильного поддержания под нагрузкой. При напряжении 220 В это соответствует току приблизительно 18,2 А (рассчитывается по формуле P=U*I, где I=P/U = 4000 Вт / 220 В ≈ 18,2 А). Это требует использования соответствующих силовых кабелей и защитной автоматики, рассчитанных на такие нагрузки, что должно быть учтено при проектировании или модернизации электросети печи. Энергоэффективность такого ТЭНа напрямую влияет на операционные расходы предприятия.
• Межосевое расстояние выводов 28 см: Этот параметр критичен для стандартизации монтажа. Он определяет расположение точек подключения электропитания и совместимость с установочными гнездами печи. Стандартизация сокращает время на замену ТЭНа, минимизирует риски неправильного подключения и упрощает логистику запасных частей. Для крупного производства с несколькими печами унификация креплений снижает стоимость обслуживания и хранения запчастей.

Типы ТЭНов и материалы изготовления

Выбор типа ТЭНа и материала его оболочки оказывает прямое влияние на долговечность, безопасность и общую эффективность тоннельной печи лавашницы.

• Трубчатые электронагреватели (ТЭНы): Являются стандартом для большинства промышленных печей благодаря своей надежности и универсальности. В данном контексте, с учетом компактных размеров, речь идет о специально изогнутых или формованных трубчатых элементах, которые обеспечивают необходимую конфигурацию и равномерность нагрева.
• Плоские или спиральные ТЭНы: Могут использоваться там, где требуется максимальное заполнение площади при минимальной толщине. Их конструкция позволяет эффективно передавать тепло по всей поверхности, что идеально для равномерного пропекания тонких хлебобулочных изделий. Указанная толщина 2,5 см говорит в пользу плоского или профильного исполнения трубчатого ТЭНа.
• Инфракрасные (ИК) ТЭНы: Менее распространены в лавашницах из-за специфики нагрева (преимущественно излучением), но могут применяться для точечного или финишного нагрева. Однако для достижения равномерной температуры 300-350 °C на большой площади, как правило, предпочтение отдается кондуктивным или конвективным трубчатым элементам. В контексте заданной мощности 4 кВт и габаритов, наиболее вероятно использование модифицированного трубчатого или плоского элемента.

Материалы изготовления: Для пищевого оборудования ключевым требованием является использование материалов, соответствующих стандартам безопасности и гигиены.

• Оболочка из нержавеющей стали: Это бескомпромиссный выбор для ТЭНов, контактирующих с пищевой средой или работающих в агрессивных условиях (пар, высокие температуры, очищающие средства). Нержавеющая сталь (например, AISI 304 или AISI 316 для более высокой коррозионной стойкости) обеспечивает:
  • Устойчивость к окислению и коррозии при высоких температурах.
  • Отсутствие выделения вредных веществ, что критично для пищевой безопасности.
  • Легкость очистки и дезинфекции.
  • Долговечность и увеличенный срок службы, что снижает TCO.
• Нагревательный элемент (нихром): Внутри трубки находится спираль из сплава с высоким электрическим сопротивлением, чаще всего нихрома (сплав никеля и хрома). Этот материал способен выдерживать высокие температуры без деформации и сохранять стабильное сопротивление.
• Диэлектрический наполнитель (оксид магния): Порошок оксида магния (MgO) плотно утрамбовывается вокруг спирали. Он обеспечивает превосходную электрическую изоляцию между нагревательным элементом и внешней оболочкой, а также высокую теплопроводность для эффективной передачи тепла к стенкам трубки.

Конструктивные особенности и подключение

Продуманная конструкция и надежное подключение нагревателя напрямую влияют на безопасность эксплуатации и простоту обслуживания.

• Выводы и клеммы: Межосевое расстояние выводов 28 см упрощает стандартизированный монтаж. Клеммы ТЭНа могут быть реализованы в виде резьбовых шпилек с гайками для надежного крепления проводов или специализированных разъемов. Защитные кожухи над клеммами обязательны для предотвращения случайного прикосновения к токоведущим частям, защиты от влаги, муки и других загрязнений, а также для снижения риска короткого замыкания.
• Крепежные элементы: В условиях постоянной вибрации и температурных деформаций, которые характерны для промышленных печей, надежное крепление ТЭНа имеет первостепенное значение. Это могут быть фланцы, штуцеры, специализированные скобы или болтовые соединения, интегрированные в конструкцию ТЭНа. Правильная фиксация предотвращает смещение элемента, его контакт с другими частями печи и преждевременный выход из строя.
• Требования к электросети: Работа ТЭНа мощностью 4 кВт при 220 В с током ~18 А требует использования медных проводов с сечением не менее 2,5 мм² (для длительной нагрузки, лучше с запасом 4 мм²). Обязательна установка автоматического выключателя соответствующего номинала (например, 20-25 А) и устройства защитного отключения (УЗО) для обеспечения электробезопасности персонала и оборудования.

Сравнительная таблица: Типы ТЭНов для тоннельных печей лавашниц

Выбор оптимального типа ТЭНа для тоннельной печи лавашницы зависит от баланса между первоначальными инвестициями, операционными расходами и специфическими требованиями к процессу выпечки.

Осознанный выбор ТЭНа, соответствующего специфическим параметрам тоннельной печи лавашницы, закладывает фундамент для эффективной и надежной работы всего производственного цикла. Однако только правильный выбор не гарантирует успех без учета аспектов внедрения, эксплуатации и стратегического управления жизненным циклом нагревательных элементов, о которых пойдет речь далее.

Продвинутая практика и внедрение ТЭНов в производственный процесс

После выбора оптимального типа ТЭНа, соответствующего техническим требованиям (60×31×2,5 см, межосевое 28 см, 4 кВт, 220 В), критически важным становится этап его интеграции в производственную среду тоннельной печи лавашницы. Этот процесс включает в себя не только физический монтаж, но и аспекты эксплуатационной безопасности, энергетической эффективности, предиктивного обслуживания и стратегического управления запасными частями.

Пошаговая реализация и управление жизненным циклом ТЭНа

Эффективное внедрение и долгосрочная эксплуатация ТЭНов требуют системного подхода, охватывающего все этапы — от закупки до планового обслуживания и замены.

1. Этап 1: Закупка и входной контроль
   • Роль: Закупщик, Инженер по качеству.
   • Действия: Выбор поставщика, способного производить ТЭНы по индивидуальным параметрам (60×31×2,5 см, 28 см межосевое, 4 кВт, 220 В) из нержавеющей стали. Запрос сертификатов соответствия (например, для пищевого оборудования). Проведение входного контроля: визуальная оценка на отсутствие дефектов, измерение сопротивления ТЭНа (должно соответствовать расчетному значению 220²/4000 = 12,1 Ом), проверка целостности изоляции мегомметром (не менее 10-20 МОм).
   • Ключевая метрика: Соответствие ТЭНа техническим спецификациям на 100%. Минимизация брака на входном контроле.
   • Артефакты: Протокол входного контроля, сертификаты качества.
2. Этап 2: Монтаж и первичное подключение
   • Роль: Электрик, Механик.
   • Действия: Обеспечение точного позиционирования ТЭНа в печи, соответствующего межосевому расстоянию выводов (28 см) и габаритам. Использование рекомендованных крепежных элементов. Подключение к электросети 220 В с соблюдением требований к сечению кабеля (рекомендуется медный кабель с сечением не менее 4 мм² для обеспечения запаса прочности при 18,2 А) и установка защитной автоматики (автоматический выключатель на 25 А, УЗО с током утечки 30 мА). Тестовый запуск с контролем равномерности нагрева и отсутствия ненормальных шумов/запахов.
   • Ключевая метрика: Отсутствие аварийных ситуаций в первые 24 часа эксплуатации. Равномерность нагрева ±5°C по тестовой поверхности.
   • Артефакты: Акт монтажа, схема подключения.
3. Этап 3: Оптимизация и калибровка
   • Роль: Инженер-технолог, Специалист по АСУ ТП (Автоматизированная Система Управления Технологическими Процессами).
   • Действия: Настройка контроллеров температуры для поддержания заданных режимов (300-350 °C) с минимальными колебаниями. Оптимизация циклов включения/выключения для продления срока службы ТЭНов и снижения пиковых нагрузок на сеть. Оценка удельной мощности нагревателя и ее влияния на скорость выпечки и качество лаваша.
   • Ключевая метрика: Стабильность температуры в рабочей зоне (например, отклонение не более 2% от заданной). Достижение целевой производительности печи.
   • Артефакты: Протоколы калибровки, отчеты о производительности.
4. Этап 4: Регулярное обслуживание и предиктивный анализ
   • Роль: Сервисный инженер, Технический персонал.
   • Действия: Ежемесячная/ежеквартальная проверка состояния изоляции ТЭНов, очистка от нагара и загрязнений. Контроль состояния клеммных соединений на предмет окисления или ослабления. Применение методов предиктивного обслуживания: термическое сканирование для выявления перегретых участков, анализ энергопотребления для обнаружения снижения эффективности.
   • Ключевая метрика: Снижение внеплановых остановок оборудования на 15-20% за счет предиктивного обслуживания. Увеличение межремонтного интервала.
   • Артефакты: Журнал технического обслуживания, отчеты о термографическом обследовании.
5. Этап 5: Управление запасными частями и минимизация рисков
   • Роль: Руководитель производства, Отдел снабжения.
   • Действия: Формирование оптимального запаса ТЭНов (не менее 10-15% от общего количества эксплуатируемых). Разработка планов по быстрой замене вышедших из строя элементов. Установление долгосрочных отношений с надежным поставщиком для оперативных поставок специализированных ТЭНов.
   • Ключевая метрика: Сокращение времени простоя печи из-за отказа ТЭНа до 1-2 часов. Оптимизация затрат на складские запасы.
   • Артефакты: План складских запасов, договоры с поставщиками.

Кейсы и паттерны использования ТЭНов в лавашницах

Различные масштабы производства и операционные модели влияют на подходы к выбору, закупке и обслуживанию ТЭНов.

Кейс 1: Небольшой региональный хлебокомбинат (SMB)

Сценарий: Региональный производитель лаваша с одной-двумя тоннельными печами. Бюджеты ограничены, но каждый час простоя критичен.

Подход к ТЭНам (60×31×2,5 см, 4 кВт, 220 В):

• Выбор: Приоритет отдается стандартным трубчатым ТЭНам из нержавеющей стали с подтвержденным сроком службы от проверенных местных поставщиков. Индивидуальные размеры могут быть, но без уникальных требований, которые бы сильно увеличивали стоимость.
• Закупка: Закупка «под заказ» с минимальным сроком поставки (1-2 недели) и обязательным наличием 1-2 запасных ТЭНов на складе для каждой печи. Предпочтение поставщикам, предлагающим сервисное обслуживание.
• Обслуживание: Фокус на регулярном визуальном осмотре и превентивной замене по графику, основанному на статистике отказов (например, замена ТЭНа каждые 18-24 месяца, независимо от видимого состояния).

Экономический эффект: Снижение затрат на экстренные ремонты на 20-30% за счет планово-предупредительного обслуживания. Уменьшение потерь от простоя печи за счет оперативной замены.

Кейс 2: Крупное производственное объединение (Enterprise)

Сценарий: Федеральная сеть хлебокомбинатов с десятками тоннельных печей в разных регионах. Важны стандартизация, централизованные закупки, предсказуемость и масштабируемость.

Подход к ТЭНам (60×31×2,5 см, 4 кВт, 220 В):

• Выбор: Жесткие технические требования к ТЭНам (материал AISI 316, удельная мощность, точность размеров) и поставщикам. Возможна разработка собственных уникальных модификаций ТЭНов с повышенной надежностью.
• Закупка: Централизованные долгосрочные контракты с крупными производителями или эксклюзивными дистрибьюторами. Формирование региональных хабов для хранения запасных ТЭНов и других комплектующих. Контракты включают SLA (Service Level Agreement) на срок поставки и качество.
• Обслуживание: Внедрение систем мониторинга состояния оборудования (IoT-датчики, телеметрия) для предиктивной аналитики отказов ТЭНов. Автоматизированное планирование ТОиР (техническое обслуживание и ремонт) на основе данных о наработке и деградации. Обучение персонала по стандартам обслуживания.

Экономический эффект: Снижение TCO на 10-15% за счет масштаба закупок, оптимизации складских запасов и минимизации аварийных простоев благодаря предиктивному обслуживанию. Увеличение общей производительности сети на 5-7%.

Кейс 3: Запуск новой производственной линии

Сценарий: Компания инвестирует в полностью новую автоматизированную линию по производству лаваша. Акцент на последних технологиях, максимальной энергоэффективности и минимизации ручного труда.

Подход к ТЭНам (60×31×2,5 см, 4 кВт, 220 В):

• Выбор: Использование самых современных плоских или профильных ТЭНов с оптимальной удельной мощностью, интегрированных с высокоточными температурными датчиками и системами управления. Рассмотрение ТЭНов с повышенной энергоэффективностью или возможностью зонированного нагрева для максимальной гибкости.
• Закупка: Интеграция требований к ТЭНам в общий тендер на поставку производственной линии. Тесное сотрудничество с производителем печи для выбора оптимальных нагревательных элементов, зачастую специфичных для данной модели оборудования.
• Обслуживание: Проектирование системы, предусматривающей легкий доступ и быструю замену ТЭНов. Интеграция их в общую систему SCADA (Supervisory Control And Data Acquisition) для удаленного мониторинга, диагностики и автоматического управления.

Экономический эффект: Достижение максимальной энергоэффективности (снижение потребления электроэнергии на 5-10% относительно средних показателей), сокращение времени наладку и запуск, высокая предсказуемость работы.

Контрольный список по эксплуатации и обслуживанию ТЭНов

Для обеспечения долгосрочной и бесперебойной работы ТЭНов в тоннельной печи лавашницы рекомендуется придерживаться следующего чек-листа:

1. Ежедневная/Еженедельная проверка:
   • Визуальный осмотр ТЭНов на отсутствие видимых повреждений, деформаций или отложений.
   • Контроль равномерности нагрева камеры печи (визуально или с помощью пирометра).
   • Проверка работоспособности терморегуляторов и систем защиты.
2. Ежемесячная/Ежеквартальная проверка (или после N часов наработки):
   • Очистка поверхности ТЭНов от нагара, мучной пыли и других загрязнений.
   • Проверка надежности клеммных соединений и целостности проводки.
   • Измерение сопротивления изоляции ТЭНов (мегомметром) для раннего выявления проблем.
   • Проверка состояния крепежных элементов ТЭНа.
3. Ежегодное/Полугодовое обслуживание:
   • Калибровка температурных датчиков и систем управления.
   • Полный демонтаж и детальный осмотр ТЭНов при необходимости.
   • Замена ТЭНов, достигших плановой наработки или имеющих признаки деградации.
   • Анализ данных энергопотребления для оценки эффективности.
4. Запасные части:
   • Наличие не менее 1-2 запасных ТЭНов на складе для каждой печи или группы однотипных печей.
   • Ведение учета сроков службы каждого ТЭНа для прогнозирования замены.
5. Обучение персонала:
   • Регулярное обучение операторов и технических специалистов правилам эксплуатации и обслуживания ТЭНов.
   • Инструктаж по действиям в аварийных ситуациях.
