Тэны для печи 1,5 квт, напряжение 220 В

Электронагревательные элементы (ТЭНы) 1,5 кВт 220 В: стратегический выбор для промышленных и бытовых печей

Нагревательные элементы (ТЭНы) мощностью 1,5 кВт при напряжении 220 В являются одними из наиболее востребованных в отечественном рынке электротепловых приборов. Они применяются в широком спектре оборудования — от бытовых конвекционных печей до профессиональных саун и специализированных промышленных установок. Такая комбинация параметров — стандартная сетевая частота и оптимальная потребляемая мощность — позволяет достичь баланса между эффективностью нагрева, оперативностью работы и соблюдением требований электробезопасности.

Ключевые технические характеристики и конструктивные особенности

Для принятия обоснованных решений о закупке и интеграции ТЭНов 1,5 кВт 220 В необходимо глубокое понимание их технических параметров и конструктивных вариаций.

Основные эксплуатационные параметры:

• Номинальная мощность: 1,5 кВт (1500 Вт). Этот показатель определяет скорость нагрева и максимальную температуру, которую способен обеспечить элемент в заданном объеме или среде.
• Напряжение питания: 220 В (однофазное, стандартное для большинства бытовых и многих промышленных сетей). Совместимость с этим напряжением минимизирует необходимость в дополнительных преобразователях, упрощая интеграцию.
• Диаметр оболочки: Варьируется от 10 мм до 13 мм. Выбор диаметра влияет на поверхностную плотность мощности (Вт/см²), что критично для предотвращения перегрева и обеспечения долговечности ТЭНа, особенно в различных средах.
• Материал изготовления: Преимущественно нержавеющая жаропрочная сталь или углеродистая сталь. Выбор материала является стратегическим решением, влияющим на коррозионную стойкость, теплопроводность и срок службы в конкретной рабочей среде.

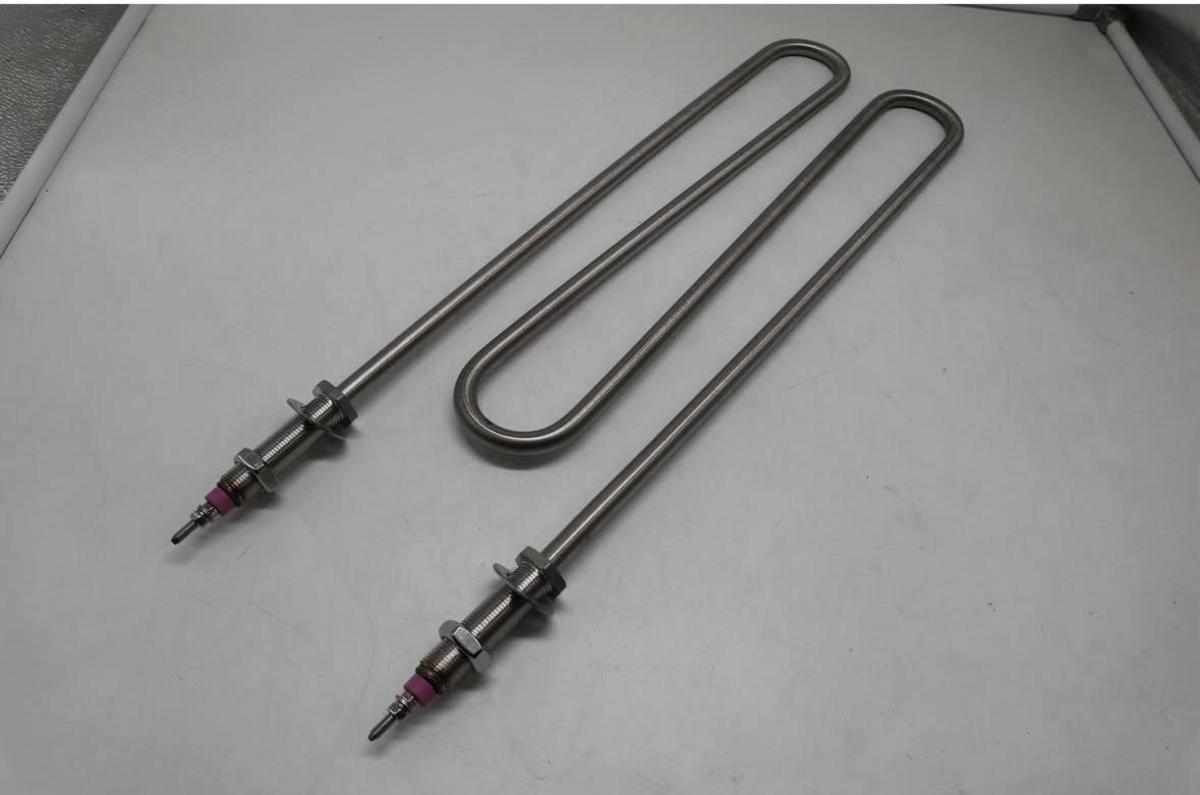

• Форма исполнения: U-образная (Ф.2) является наиболее универсальной и распространенной для камерных печей, обеспечивая равномерное распределение тепла.

Конструктивные особенности и вариативность:

Конструктивные решения для ТЭНов данной мощности адаптируются под специфические задачи и конфигурации оборудования:

• Длина нагревательного элемента: В развернутом виде может составлять от 190 мм до 510 мм. Этот параметр напрямую влияет на площадь теплоотдачи и возможность размещения элемента в ограниченном пространстве печной камеры.
• Механизмы крепления: Некоторые модели оснащаются фланцами диаметром 82 мм для стандартизированного монтажа, обеспечивая герметичность и прочность соединения. Для других предусмотрены резьбовые соединения или специальные гнезда.
• Габаритные размеры: Готовые нагреватели могут иметь габариты до 265×300 мм, что важно учитывать при проектировании и замене для совместимости с корпусом печи.
• Контактный стержень: Длина от 40 мм с резьбой М6 обеспечивает надежное электрическое подключение и удобство обслуживания.

Области применения и промышленные контексты

Универсальность ТЭНов 1,5 кВт 220 В делает их востребованными в различных отраслях, где требуется контролируемый нагрев.

Бытовые и коммерческие печи:

• В конвекционных печах (например, APACH серии AMT40) эти ТЭНы выступают как основной нагревательный элемент, обеспечивая равномерное приготовление пищи за счет циркуляции горячего воздуха.
• В банных печах, таких как «Премьера Руса», используются специализированные модификации (например, ВВД 18643), адаптированные для работы в условиях высокой влажности и температур.

Промышленные установки и технологические процессы:

В промышленном секторе спектр применения значительно шире:

• Дистилляторы (оборудование Д–4): Для обеспечения процесса испарения и конденсации жидкостей, критично для химической и фармацевтической промышленности.
• Установки для нагрева различных жидкостей: Включая циркуляционные системы для поддержания вязкости масел, подогрева воды в технологических процессах или растворов в гальванических ваннах.
• Санитарные и гигиенические приборы: Стерилизаторы, дезинфекторы, моечное оборудование, где требуется высокая температура для уничтожения микроорганизмов.

Нагреваемые среды:

ТЭНы данной мощности способны эффективно работать с разнообразными средами, что требует внимательного подхода к выбору материала оболочки:

• Чистая вода, слабые растворы кислот и щелочей.
• Стерилизаторы, антифризы, тосол.
• Масла и жировые смеси в пищевой и химической промышленности.

Конструктивные варианты: выбор для оптимальной теплопередачи

Форма ТЭНа является ключевым фактором, определяющим эффективность теплообмена и удобство интеграции в конкретное оборудование.

• U-образные ТЭНы (Ф.2): Их популярность обусловлена простотой изготовления, равномерным распределением мощности на относительно небольшой площади и легкостью монтажа. Идеальны для большинства камерных печей.
• Многовитковые конфигурации: Применяются преимущественно для воздушного нагрева. Развернутая длина таких ТЭНов может достигать 100 см при сохранении компактности монтажной части. Это обеспечивает максимальный контакт с потоком воздуха, повышая КПД (коэффициент полезного действия) системы.
• Специализированные нагревательные блоки: Для саун и бань выпускаются прямоугольные блоки (например, 265×300 мм), которые оптимально заполняют пространство печной камеры, обеспечивая эффективный нагрев большого объема камней.

Материаловедение и ресурс: ключевые факторы TCO

Выбор материала оболочки ТЭНа имеет прямое влияние на его долговечность, надежность и, как следствие, на общую стоимость владения (TCO — Total Cost of Ownership) системы.

• Нержавеющая жаропрочная сталь: Основной материал для большинства промышленных ТЭНов. Обеспечивает высокую устойчивость к коррозии в агрессивных средах (кислоты, щелочи, растворы солей), позволяет работать при повышенных температурах и гарантирует длительный срок службы. Примеры марок: AISI 304, AISI 316.
• Углеродистая сталь: Более бюджетный вариант, подходящий для работы в относительно неагрессивных средах (воздух, некоторые масла). Однако, ее коррозионная стойкость ниже, что может сократить ресурс при частых циклах нагрева/охлаждения или контакте с водой.
• Дополнительные материалы (для специфических задач): В промышленных условиях также могут применяться специализированные сплавы, такие как инколой (Incoloy) для экстремально высоких температур или титан для высокоагрессивных химических сред, что значительно повышает начальную стоимость, но многократно увеличивает срок службы и надежность в критических приложениях.

Электробезопасность и соответствие стандартам: минимизация рисков

Вопросы безопасности являются первостепенными при эксплуатации электронагревательного оборудования.

ТЭНы 1,5 кВт обычно соответствуют классу защиты 01 по поражению электрическим током согласно ГОСТ Р МЭК 60335-1 (эквивалент международным стандартам МЭК 60335-1). Это подразумевает:

• Базовая изоляция: Защита от прямого контакта с токоведущими частями, предотвращающая поражение электрическим током при нормальной эксплуатации.
• Заземление: Оборудование класса 01 требует обязательного подключения к защитному заземляющему проводнику, что обеспечивает безопасность в случае пробоя изоляции.
• Соответствие нормам: Применение таких ТЭНов в жилых и производственных помещениях допустимо при условии соблюдения всех норм и правил монтажа и эксплуатации электроустановок. Для влажных или пыльных сред следует обращать внимание на дополнительный IP-рейтинг (Ingress Protection rating — степень защиты оболочки), например, IP44 или IP65.

Принципы монтажа и подключения: обеспечение надёжности

Корректный монтаж и подключение ТЭНа — залог его долговечной и безопасной работы.

• Стандартные соединители: Подключение к сети 220 В осуществляется через стандартные электрические разъемы. Важно использовать кабели соответствующего сечения, способные выдержать ток, потребляемый ТЭНом (примерно 6.8 А для 1.5 кВт при 220 В).
• Процедура замены: При ремонте или плановой замене элемента критически важно обеспечить полное отключение питания. После этого производится ослабление крепежа (фланцевого, резьбового или в корпусе печи) и аккуратное извлечение старого ТЭНа.
• Типовые монтажные схемы:
  • Фланцевое крепление: Часто используется в бойлерах, дистилляторах или промышленных емкостях, где ТЭН закрепляется на герметичном фланце.
  • Резьбовое крепление: Позволяет ввернуть ТЭН в специальное гнездо с соответствующей резьбой, обеспечивая плотное прилегание и теплопередачу.
  • В кожухе с отводами: Применяется в воздушных нагревателях, где ТЭН размещается внутри кожуха, а воздух циркулирует вокруг него для эффективной теплоотдачи.

Выбор и подбор ТЭНа для конкретной печи: избегание критических ошибок

Правильный подбор ТЭНа — это не просто выбор по мощности, а комплексное решение, учитывающее множество факторов.

Ключевые параметры подбора:

1. Мощность и напряжение: Должны строго соответствовать техническим требованиям оборудования и параметрам электросети. Отклонения могут привести к перегрузкам, недостаточному нагреву или преждевременному выходу из строя.
2. Диаметр трубки: Стандартные значения (10, 12, 13, 16 мм) влияют на удельную мощность и теплообмен.
3. Длина элемента: Определяется внутренними габаритами печной камеры или емкости, где будет установлен ТЭН.
4. Материал оболочки: Критичен для работы в агрессивных средах. Для воды, масел и воздуха часто подходит нержавеющая сталь, для химических растворов — специализированные сплавы.
5. Форма и конфигурация: Должны совпадать с имеющимся креплением и обеспечивать оптимальное распредещение тепла в рабочей зоне.

Частые ошибки при выборе и их последствия:

Многие специалисты и закупщики допускают ошибку, игнорируя специфику эксплуатационной среды и геометрии печи, фокусируясь исключительно на мощности и напряжении. Это приводит к несовместимости с монтажной поверхностью, некорректному размещению элемента в камере, что в итоге вызывает неравномерный нагрев, снижение КПД системы и сокращение срока службы ТЭНа.

Например, установка ТЭНа с недостаточной длиной в большой камере приведет к «горячим» и «холодным» зонам, а использование углеродистой стали в сильно влажной среде — к быстрой коррозии и выходу из строя.

Преимущества ТЭНов 1,5 кВт 220 В для B2B сегмента

Данная категория ТЭНов обладает рядом стратегических преимуществ, важных для бизнеса:

• Оптимальная мощность: 1,5 кВт — это достаточная мощность для эффективного и быстрого нагрева компактных печей и малых промышленных установок без создания чрезмерной нагрузки на существующую электросеть.
• Универсальность применения: Позволяет стандартизировать закупки и сократить номенклатуру запасных частей для различных типов оборудования (конвекционные печи, сауны, дистилляторы).
• Высокая надежность: Проверенная конструкция, отработанная десятилетиями промышленного применения, гарантирует стабильную работу и предсказуемый ресурс.
• Доступность и вариативность: Широкий ассортимент моделей от множества производителей обеспечивает конкурентные цены и возможность выбора под любые специфические требования.
• Простота замены и обслуживания: Стандартизированные размеры и крепления значительно упрощают процесс ремонта, минимизируя время простоя оборудования и затраты на сервис.

Рекомендации по эксплуатации для продления ресурса

Для обеспечения максимальной долговечности и безопасности эксплуатации ТЭНов необходимо придерживаться следующих рекомендаций:

• Регулярный контроль: Периодическая проверка целостности кабелей питания, контактных разъемов и креплений ТЭНа.
• Предотвращение перегрева: Своевременная очистка элемента от накипи, загрязнений и отложений, которые ухудшают теплоотдачу и приводят к локальному перегреву.
• Целевое использование: Применение ТЭНа строго по назначению и в соответствии с проектными условиями конкретной печи или установки.
• Выбор материала по среде: Для сред с высоким содержанием влаги, химически активных растворов или масел критично использование моделей из нержавеющей стали или специализированных сплавов.
• Плановое техническое обслуживание (ТО): Проведение ТО в соответствии с рекомендациями производителя оборудования, включая диагностику состояния изоляции и замену расходных элементов.

Понимание базовых характеристик и принципов выбора ТЭНов 1,5 кВт 220 В является отправной точкой. Однако для достижения максимальной операционной эффективности и минимизации совокупной стоимости владения в B2B-среде требуется глубокая проработка вопросов внедрения, оптимизации и стратегического управления жизненным циклом этих критически важных компонентов.

Продвинутая практика и внедрение ТЭНов в промышленные системы

После стратегического выбора подходящего ТЭНа задача B2B-специалиста переходит в плоскость эффективного внедрения, мониторинга и оптимизации его работы. Этот этап включает детальный расчет экономической эффективности, планирование жизненного цикла и применение лучших отраслевых практик для обеспечения бесперебойности и рентабельности производственных процессов.

Оценка экономической эффективности и ROI инвестиций в ТЭНы

Инвестиции в нагревательные элементы, будь то первичная установка или плановая замена, должны быть обоснованы с точки зрения возврата инвестиций (ROI — Return on Investment) и снижения совокупной стоимости владения (TCO). Основные метрики, которые следует учитывать:

• Энергоэффективность (КПД): Современные ТЭНы имеют КПД, приближающийся к 95-99%, что означает минимальные потери энергии. Расчет экономии от перехода на более эффективные модели или правильной эксплуатации существующего оборудования критичен.
• Срок службы (MTBF — Mean Time Between Failures): Среднее время между отказами напрямую влияет на частоту замен и связанные с этим затраты на оборудование, труд и простой производства.
• Стоимость простоя: Каждый час неработающего оборудования в промышленности несет прямые и косвенные убытки. Оптимизация выбора ТЭНа с учетом надежности может значительно сократить риски простоя.
• Затраты на обслуживание: Включают регулярные инспекции, очистку от накипи/загрязнений и другие работы по поддержанию ТЭНа в рабочем состоянии.

Формула для расчета ROI инвестиций в ТЭН:

ROI = ((Экономия от энергоэффективности + Экономия от снижения простоев + Экономия от уменьшения частоты замен) - Затраты на покупку и установку) / Затраты на покупку и установку × 100%

Пример: Инвестиция в ТЭН из нержавеющей стали с удвоенным сроком службы (снижение частоты замен) и лучшим КПД, несмотря на более высокую начальную стоимость, может дать ROI в 150% за 3 года по сравнению с бюджетным аналогом.

Пошаговая стратегия внедрения и управления жизненным циклом ТЭНов

Эффективное управление ТЭНами в промышленных условиях требует структурированного подхода, охватывающего весь их жизненный цикл.

1. Этап 1: Аудит и Анализ Требований (Спринт 1: 1-2 недели)

   • Задача: Детальное изучение рабочей среды, температурных режимов, химического состава нагреваемых жидкостей или газов. Оценка текущего состояния оборудования.
   • Роли: Инженер по эксплуатации, технолог, главный энергетик.
   • Артефакты: Техническое задание (ТЗ), протокол анализа среды, отчет о текущих проблемах.
   • Метрики: Рабочая температура, давление, состав среды, объем нагреваемой среды.

2. Этап 2: Проектирование и Спецификация (Спринт 2: 2-3 недели)

   • Задача: Выбор оптимального типа ТЭНа (мощность, форма, материал, тип крепления), разработка схем подключения и управления.
   • Роли: Инженер-проектировщик, закупщик.
   • Артефакты: Техническая спецификация ТЭНа, схемы электрические принципиальные, проектные чертежи.
   • Метрики: Удельная мощность, площадь поверхности ТЭНа, класс защиты.

3. Этап 3: Закупка и Верификация (Спринт 3: 3-4 недели)

   • Задача: Выбор квалифицированного поставщика, размещение заказа, контроль качества поступающих элементов (визуальный осмотр, проверка маркировки, сопроводительной документации).
   • Роли: Закупщик, инженер по качеству.
   • Артефакты: Договор поставки, сертификаты соответствия, протоколы входного контроля.
   • Метрики: Соответствие заявленным характеристикам, наличие гарантии, сроки поставки.

4. Этап 4: Монтаж и Пусконаладка (Спринт 4: 1-2 недели)

   • Задача: Профессиональная установка ТЭНа, подключение к электросети и системе управления, проведение тестовых запусков.
   • Роли: Монтажник, электрик, инженер КИПиА (контрольно-измерительные приборы и автоматика).
   • Артефакты: Акт выполненных работ, протокол пусконаладочных испытаний, инструкция по эксплуатации.
   • Метрики: Время выхода на рабочий режим, стабильность температуры, отсутствие утечек.

5. Этап 5: Эксплуатация и Мониторинг (Постоянно)

   • Задача: Поддержание рабочего режима, постоянный мониторинг параметров, своевременное реагирование на отклонения. Внедрение систем предиктивного обслуживания.
   • Роли: Оператор, инженер по эксплуатации.
   • Артефакты: Журнал эксплуатации, отчеты о мониторинге, план предиктивного ТО.
   • Метрики: Потребляемая мощность, температура нагрева, ток утечки, время работы.

6. Этап 6: Обслуживание и Замена (По графику или по состоянию)

   • Задача: Плановое техническое обслуживание (очистка, проверка изоляции) и замена ТЭНа по истечении ресурса или при критическом отказе.
   • Роли: Сервисный инженер, ремонтная бригада.
   • Артефакты: Регламент ТО, акт о замене ТЭНа, утилизационная документация.
   • Метрики: Периодичность ТО, стоимость замены, снижение MTBF.

Кейсы применения и оптимизации ТЭНов 1,5 кВт 220 В

Рассмотрим несколько сценариев, демонстрирующих стратегическое использование ТЭНов в различных промышленных условиях.

Кейс 1: Производство пищевых продуктов (Регулируемая среда)

• Задача: Поддержание точной температуры в емкостях для смешивания ингредиентов (например, ёмкости для шоколада или сиропов) с высокими требованиями к гигиене и предотвращению загрязнений.
• Решение: Использование ТЭНов 1,5 кВт 220 В с оболочкой из пищевой нержавеющей стали (AISI 316L) и электрополированной поверхностью. Применение фланцевого крепления с пищевыми уплотнителями для обеспечения герметичности и легкой очистки. Интеграция с прецизионными температурными контроллерами для поддержания заданного режима с точностью до 0.1°C.
• Эффект: Снижение рисков контаминации продукта, уменьшение производственных отходов, повышение стабильности вкусовых качеств и текстуры продукции. Увеличение срока службы ТЭНов за счет использования специализированных материалов, минимизация плановых простоев для санитарной обработки.

Кейс 2: Нефтепереработка (Агрессивные среды и высокие требования к безопасности)

• Задача: Нагрев малых объемов вязких нефтепродуктов для поддержания их текучести в аналитических лабораториях или вспомогательных процессах, где требуется взрывозащищенное исполнение.
• Решение: Применение ТЭНов с оболочкой из инколоя или титана, обладающих исключительной стойкостью к агрессивным компонентам нефти и высокой температуре. Использование взрывозащищенных клеммных коробок и герметичных соединений, соответствующих стандартам ATEX. Мощность 1,5 кВт обеспечивает необходимый нагрев при минимальных габаритах.
• Эффект: Гарантия безопасности эксплуатации в потенциально взрывоопасных зонах. Значительное увеличение межремонтного интервала и срока службы оборудования в крайне агрессивных условиях. Обеспечение непрерывности критически важных лабораторных исследований и малых технологических процессов.

Кейс 3: Малые и средние предприятия (SMB) с конвекционными печами

• Задача: Поддержание оптимальной работы парка из 5-10 конвекционных печей для выпечки, с учетом ограниченного бюджета на обслуживание и необходимость быстрой замены компонентов.
• Решение: Стандартизация ТЭНов 1,5 кВт 220 В с U-образной формой из нержавеющей стали (AISI 304). Закупка унифицированных элементов от 2-3 надежных поставщиков для создания страхового запаса. Внедрение простого чек-листа для еженедельной визуальной инспекции и ежемесячной очистки.
• Эффект: Сокращение затрат на закупку за счет оптовых партий. Минимизация времени простоя благодаря наличию запчастей на складе и простой процедуре замены. Предсказуемые расходы на обслуживание и снижение общей стоимости владения для парка оборудования.

Чек-лист для выбора поставщика ТЭНов: стратегический аспект

Выбор правильного поставщика не менее важен, чем выбор самого ТЭНа. Это стратегическое решение, которое влияет на надежность, TCO и операционную устойчивость вашего бизнеса.

Оценочный чек-лист для поставщиков ТЭНов:

1. Техническая экспертиза:
   • Предлагает ли поставщик инженерную поддержку и консультации?
   • Способен ли предложить решения для нетиповых задач?
   • Обладает ли глубоким пониманием физики нагревательных процессов?
2. Наличие сертификатов и стандартов:
   • Соответствует ли продукция ГОСТ, ISO, CE, UL (если применимо)?
   • Предоставляет ли сертификаты качества и безопасности?
3. Гарантийные обязательства:
   • Какой срок гарантии на продукцию?
   • Каковы условия гарантийного обслуживания и возврата?
4. Сроки поставки и логистика:
   • Насколько оперативно поставщик способен выполнять заказы, особенно крупные?
   • Есть ли возможность срочной поставки или наличие складских запасов?
   • Надежна ли логистическая цепочка?
5. Возможность кастомизации:
   • Может ли поставщик изготовить ТЭНы по индивидуальным чертежам или требованиям?
   • Гибок ли он в части изменения материалов, форм или крепежей?
6. Техническая поддержка и сервис:
   • Предоставляются ли услуги по установке, диагностике или ремонту?
   • Доступна ли оперативная техническая поддержка после покупки?
7. Опыт работы в отрасли:
   • Есть ли у поставщика успешные кейсы в вашей или смежных отраслях?
   • Имеются ли рекомендации от других промышленных предприятий?
