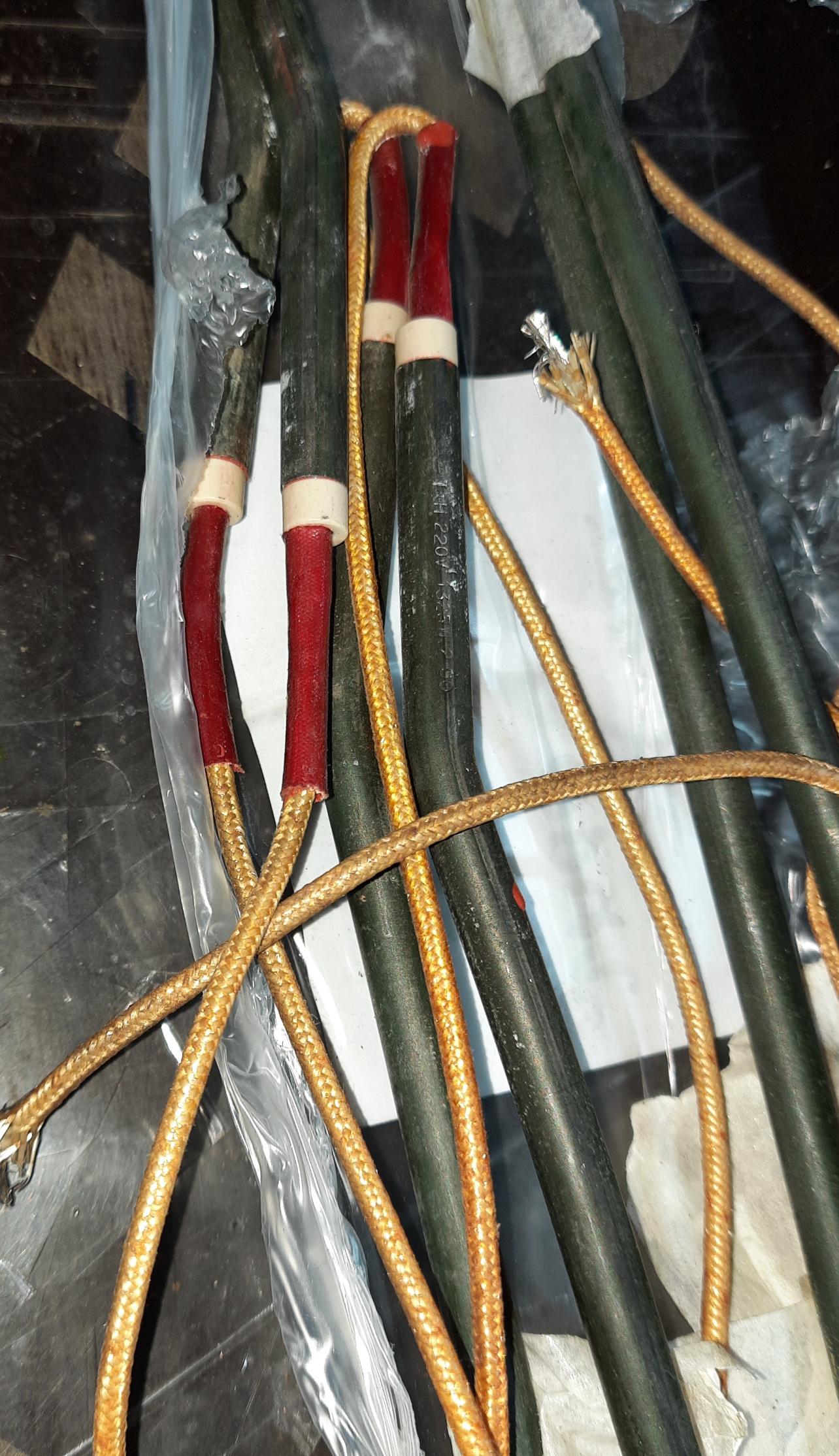

ТЭНы для оборудования, нагрев металлической плиты. Длина отрезков проводов 750мм
ТЭНы для оборудования, нагрев металлической плиты. Длина отрезков проводов 750мм
Конструкция ТЭНов для нагрева металлических плит
ТЭН (трубчатый электронагреватель) представляет собой устройство, формируемое из металлической трубки (оболочки), внутри которой размещается резистивная проволока с высоким удельным сопротивлением. Эта проволока устойчива к окислению и способна выдерживать высокие температуры, что делает ТЭНы подходящими для нагрева различных металлических плит.
Оболочка ТЭНа может быть изготовлена из различных материалов, включая углеродистую сталь, нержавеющую сталь, медь, титан или инконель, что позволяет выбрать оптимальный вариант в зависимости от характеристик среды, в которой будет работать устройство.
Ключевые конструктивные элементы:
- Нагревательный элемент: Проволока из нихрома или других сплавов с высоким сопротивлением, обеспечивающая механическую прочность при нагреве.
- Оболочка: Устойчивые материалы, выбранные на основе условий эксплуатации.
- Холодные зоны (отрезки проводов): Неактивные концы длиной до 750 мм, которые упрощают подключение к оборудованию с ограниченным пространством.
- Соединения: Штуцеры, фланцы и резьба, обеспечивающие надежное подключение к источникам питания.
Для нагрева металлических плит ТЭНы устанавливаются в каналы или канавки, что обеспечивает плотный контакт и максимальный теплообмен. Очень важно, чтобы между ТЭНом и плитой не было воздушных зазоров, снижающих эффективность работы устройства.
Технические характеристики ТЭНов для металлических плит
ТЭНы создаются для контактного нагрева твердых сред и обладают различными характеристиками, такими как мощность, напряжение и температура оболочки. Эти параметры могут варьироваться в широких пределах в зависимости от специфики применения.
Основные параметры по источникам:
| Параметр | Диапазон значений | Примечание для плит (длина выводов 750 мм) |
|---|---|---|
| Мощность | 0,1–5 кВт (до 10 кВт+ для блоков) | 2–5 кВт на ТЭН для плит 600×600 мм; общая до 30 кВт |
| Напряжение | 12–380 В (220/380 В типично) | Варианты 110/24/48 В по заказу |
| Диаметр оболочки | 6–32 мм (15–25 мм для плит: 19/22/25 мм) | Патронные для каналов плит |
| Длина активной зоны | 30 мм – 6 м (типично 200–630 мм) | Полная длина с выводами до 750 мм+ |
| Длина холодных зон | 40–630 мм (750 мм по спецзаказу) | 750 мм для удаленного подключения |
| Температура оболочки | До 800°C (320–450°C для алюминия) | С термоограничителями |
| Удельная мощность | До 20 Вт/см² (3,5–13 Вт/см² для плит) | 13 Вт/см² для алюминиевых плит |
ТЭНы могут иметь разные классы и маркировки, позволяющие определить их применение и рабочие условия. Например, ТЭНы с маркировкой Y предназначены для контактного нагрева алюминиевых сплавов, в то время как ТЭНы W созданы для легкоплавких металлов.
Классификация и типы ТЭНов для нагрева плит
По конструктивному исполнению:
- Патронные ТЭНы: Основной тип для плит прессов с диаметром 19–25 мм и мощностью от 1 до 5 кВт.
- Прямые и изогнутые: Подходят для ограниченных пространств в оборудовании.
- Оребренные: Увеличенная теплоотдача для толстых плит.
- Блочные: Содержат несколько ТЭНов в одном блоке для достижения высоких мощностей.
По нагреваемой среде (маркировка):
- Y: Металлические плиты из алюминиевых сплавов.
- W: Легкоплавкие металлы, такие как олово и свинец.
- L: Литейные формы и пресс-формы.
Такая классификация позволяет выбрать ТЭНы, которые наиболее подходят для конкретных приложений в зависимости от требований к нагреву.
Применение в оборудовании для нагрева металлических плит
ТЭНы активно используются в различных промышленных процессах, таких как прессование, вулканизация и экструзия. Их установка в каналы плит обеспечивает равномерное распределение тепла, что критически важно для достижения желаемого эффекта при нагреве.
Количество ТЭНов может варьироваться от 4 до 8 штук, что позволяет достигать общей мощности до 30 кВт, что делает процесс нагрева быстродействующим и эффективным. Удобная длина выводов (750 мм) позволяет легко подключать ТЭНы к внешним терморегуляторам, что предотвращает перегрев электроники.
Преимущества для плит:
- КПД ~100%, быстрое достижение рабочей температуры.
- Компактность и высокая мощность в одном устройстве.
- Способность работать в контакте с твердыми средами.
- Долговечность благодаря плотному прилеганию.
При выборе ТЭНов важно учитывать не только их технические характеристики, но и эксплуатационные условия, в которых они будут использоваться, чтобы обеспечить их долгосрочную и надежную работу.
Критерии выбора ТЭНов с длиной выводов 750 мм
При выборе ТЭНов с выводами длиной 750 мм рекомендуется учитывать следующие параметры:
- Мощность: Необходимо рассчитать в зависимости от массы и площади плиты, начиная от 2–5 кВт на ТЭН.
- Температура и материал: Для алюминия лучше выбирать Y-тип, предельно до 320°C; для стали – до 600°C.
- Диаметр и длина: Они должны соответствовать каналам плиты, при этом учитываются 750 мм холодных зон для подключения.
- Удельная мощность: Она не должна превышать 13 Вт/см² для Y-типа.
- Напряжение: Обычно 220/380 В, но возможны варианты.
- Регулировка: Рекомендуется использование терморегуляторов для оптимизации расхода энергии и защиты.
Также рекомендуется предостерегаться от типичных ошибок, таких как недостаточный контакт, игнорирование термоограничителей и неподходящая длина выводов, что может привести к перегреву кабелей и выходу из строя оборудования.
Монтаж и эксплуатация
Пошаговый монтаж для плит:
- Просверлите каналы в плите под диаметр ТЭНа (19–25 мм).
- Вставьте ТЭН и убедитесь в плотном прилегании (без зазоров более 0,1 мм).
- Выведите 750 мм выводов через отверстия и подключите шпильки к источнику питания.
- Установите терморегулятор и термоограничители.
- Проверьте изоляцию и герметичность соединений.
Для успешного выполнения каждого шага могут потребоваться специальные инструменты, такие как перфоратор, кримпер и мультиметр. Также важно соблюдать технику безопасности при работе с электрическим оборудованием.
Срок службы ТЭНов может варьироваться от 5 до 10 лет при условии правильного монтажа и грамотного управления.
Для последующей части будет рассмотрено, каковы преимущества и недостатки использования ТЭНов по сравнению с альтернативными нагревательными системами, а также возможные инновации в данной области.
Преимущества и недостатки ТЭНов в сравнении с альтернативами
При выборе системы нагрева для металлических плит, важно учитывать как преимущества, так и недостатки, которые могут повлиять на эффективность и стоимость эксплуатации. ТЭНы, несмотря на свою популярность, имеют альтернативные решения, такие как индукционные и керамические нагреватели. Каждое из этих решений имеет свои особенности, которые следует оценивать в зависимости от конкретных потребностей производства.
Сравнительные характеристики ТЭНов и альтернативных технологий
| Аспект | ТЭНы для плит | Альтернативы (индукция/керамика) |
|---|---|---|
| Надежность | Высокая, простая конструкция, устойчива к механическим повреждениям и коррозии. | Сложнее в устройстве, требует дополнительных мер защиты. |
| Стоимость | Низкая начальная стоимость и доступность на рынке. | Высокая стоимость оборудования и установки, что может быть нецелесообразно для небольших предприятий. |
| Эффективность нагрева | Обеспечивает равномерный контактный нагрев, что критично для поддержания стабильной температуры материала. | Обладает высокой скоростью нагрева, однако чаще требует специальной подготовки изделия для достижения необходимого контакта. |
| Кастомизация | Легко адаптируются под различные размеры плит и конструкции (включая длину выводов 750 мм). | Ограниченные возможности кастомизации, что делает их менее подходящими для специфичных задач. |
Интересные факты и инновации в области ТЭНов
Инновации в разработке ТЭНов постоянно развиваются, что позволяет улучшать их эффективность и снижать затраты на эксплуатацию. Приведем некоторые важные факты и новшества, которые могут заинтересовать специалистов в данной области:
- Сертификаты качества: ТЭНы стандартизированы по ГОСТ 13268-88, что гарантирует их надежность и долговечность в работе при температурах до 800°C.
- Адаптация к специфическим условиям: ТЭНы с титановыми оболочками предназначены для работы в агрессивных средах, таких как химическая промышленность, где требуется высокая стойкость к коррозии.
- Взрывозащита: В последние годы появились взрывозащищенные версии ТЭНов, что позволяет применять их в опасных зонах, снижая риск возникновения аварий.
- Экономия энергии: Использование терморегуляторов позволяет сократить потребление энергии до 30%, что делает ТЭНы более выгодными с экономической точки зрения.
- Примеры успешного применения: В прессах для нагрева алюминиевых плит ТЭНы мощностью до 5 кВт способны нагревать плиты до 250–300°C всего за 15–30 минут, что улучшает производственные показатели.
Заключение
С учетом всех вышеперечисленных факторов, выбор системы нагрева зависит от конкретных условий эксплуатации, доступного бюджета и требований к производительности. ТЭНы с длиной проводов 750 мм предлагают отличные характеристики и adaptability, что делает их популярным решением в различных сферах промышленности.
В следующем разделе будет рассмотрен процесс оптимизации работы ТЭНов, включая рекомендации по регулярному обслуживанию и техническому контролю, что поможет обеспечить долгосрочную и эффективную эксплуатацию данного оборудования.
