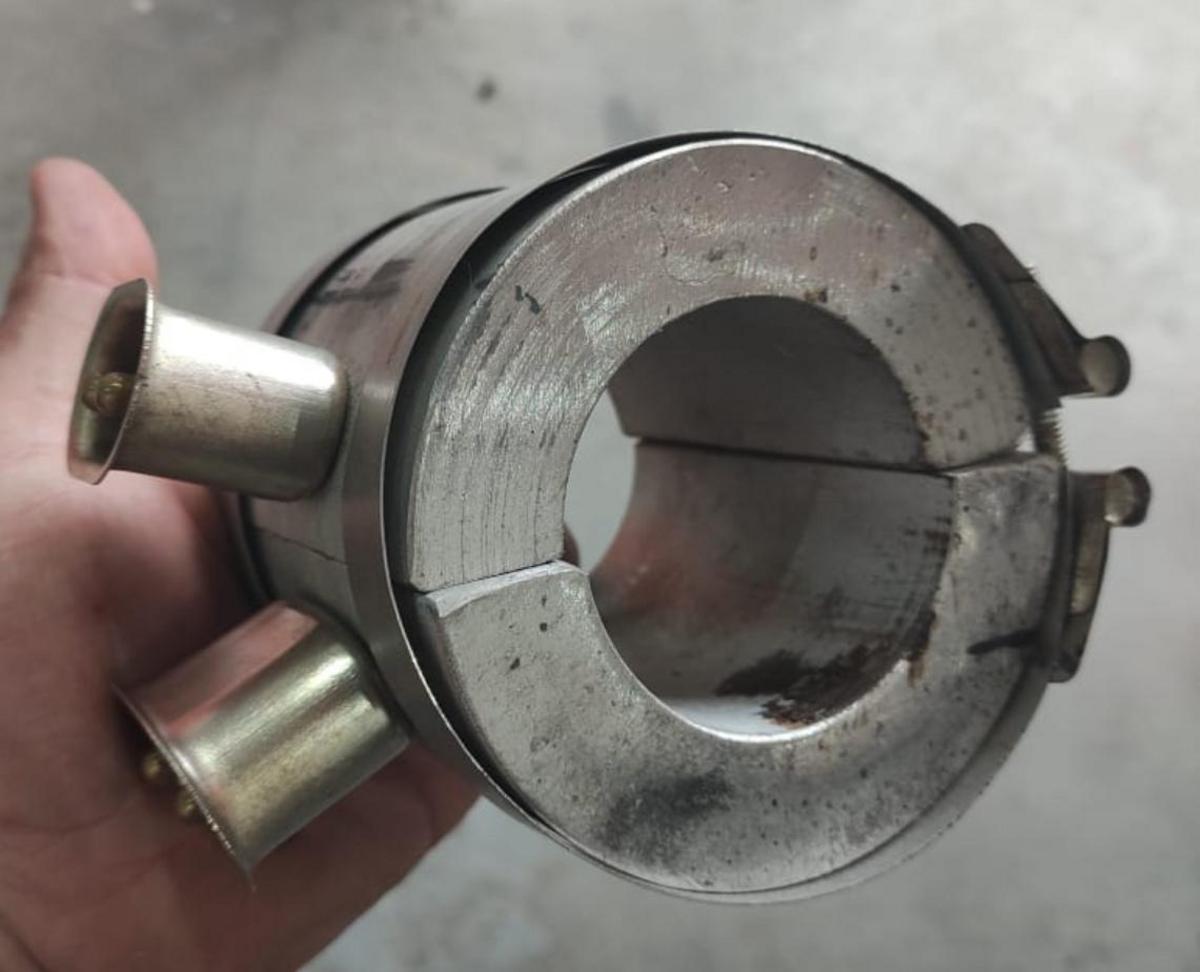

Тэны для нагрева головок в экструдере. Мощность 1 квт

ТЭНы для нагрева головок экструдеров: ключевые аспекты выбора и эксплуатации при мощности 1 кВт

В условиях высококонкурентного рынка производства полимерных изделий, стабильность, качество и экономичность экструзионных процессов становятся ключевыми факторами успеха. Головка экструдера — это критически важный узел, где формируется конечный продукт, и ее температурный режим напрямую влияет на рентабельность, минимизацию брака и долговечность оборудования. Нагревательные элементы, или ТЭНы (Трубчатые Электрические Нагреватели), мощностью порядка 1 кВт представляют собой оптимальное решение для многих средних и компактных экструзионных головок, обеспечивая баланс между быстрым нагревом, энергоэффективностью и управляемостью.

Ключевые понятия и терминология

• Экструдер: Промышленное оборудование, предназначенное для непрерывного производства изделий (профилей, пленок, труб, листов) путем продавливания расплавленного полимерного материала через формующую головку.
• Головка экструдера: Финальная часть экструзионной линии, где расплавленный полимер приобретает заданную форму перед выходом через фильеру. Требует точного поддержания температуры для обеспечения гомогенности расплава и качества поверхности продукта.
• Фильера: Формообразующая матрица, через которую выдавливается расплавленный полимер, определяющая геометрию конечного изделия. Является частью головки экструдера.
• ТЭН (Трубчатый Электрический Нагреватель): Электрический нагревательный элемент, состоящий из металлической оболочки, внутри которой расположена спираль из высокоомного сплава (например, нихрома), изолированная от оболочки диэлектриком (обычно оксидом магния). Применяется для прямого и косвенного нагрева.
• Плотность мощности (Вт/см²): Количество тепла, выделяемого на единицу площади поверхности нагревательного элемента. Высокая плотность мощности позволяет достигать заданной температуры быстрее и с меньшим нагревательным элементом.
• Термопара: Датчик температуры, используемый для контроля и регулирования нагревательных процессов, позволяющий получать точные данные о температуре в различных точках головки экструдера.

Роль и критичность нагревательных элементов в экструзионных головках

В экструзионном процессе нагрев головки играет фундаментальную роль. Он обеспечивает:

• Поддержание вязкости расплава: Необходимая температура поддерживает полимер в состоянии оптимальной вязкости, что критично для равномерного течения и формирования изделия. Отклонения приводят к неоднородности продукта, повышенным нагрузкам на оборудование и увеличенному энергопотреблению.
• Предотвращение деградации материала: Слишком высокая температура может вызвать термическую деградацию полимера, ведущую к изменению его свойств, появлению дефектов (обесцвечивание, пузыри) и снижению механической прочности. Недостаточный нагрев чреват «недоплавом» и появлением включений.
• Минимизация дефектов поверхности: Точный температурный контроль головки и фильеры позволяет избежать поверхностных дефектов, таких как «акулья кожа», полосы, или разрывы, обеспечивая гладкую и качественную поверхность экструдата.
• Стабильность процесса: Равномерный и контролируемый нагрев головки обеспечивает стабильную производительность, снижает количество отходов и минимизирует время на настройку и переналадку оборудования.

Типы нагревателей для головок экструдера: Выбор и особенности

Для нагрева головок экструдера применяются различные типы ТЭНов, каждый из которых обладает своими преимуществами и сферами оптимального применения. Выбор конкретного типа определяется геометрией головки, требуемой температурой, плотностью мощности и условиями монтажа.

Патронные ТЭНы заслуженно считаются наиболее эффективным решением для нагрева головок экструдеров благодаря их способности обеспечивать интенсивный и точечный нагрев непосредственно в теле головки. Это минимизирует потери тепла и обеспечивает быструю реакцию системы на изменения заданных параметров.

Технические характеристики ТЭНов мощностью 1 кВт: Практический аспект

При подборе ТЭНа мощностью около 1 кВт для головки экструдера критически важны следующие параметры:

• Номинальная мощность: Около 1000 Вт (1 кВт). Эта мощность считается оптимальной для многих головок среднего размера, обеспечивая быстрый выход на рабочий режим и компенсацию теплопотерь при стабильной работе. Для более крупных или высокопроизводительных головок может потребоваться комбинация нескольких ТЭНов или элементов большей мощности.
• Напряжение питания: Стандартные промышленные значения 220 В или 380 В. Выбор зависит от спецификации электросети оборудования и общей электрической схемы экструдера.
• Плотность мощности: Для патронных ТЭНов этот показатель может достигать 30-50 Вт/см². Это означает, что даже компактный элемент может обеспечить значительный нагрев, позволяя точно распределять тепловые зоны в головке. Для плоских и кольцевых нагревателей плотность мощности, как правило, ниже (4-6 Вт/см²), что требует большей площади контакта для достижения той же суммарной мощности.
• Температурный режим: Большинство современных ТЭНов способны поддерживать рабочую температуру до 500 °C. Этого диапазона достаточно для плавления и обработки большинства термопластичных полимеров, включая полиэтилен (ПЭ), полипропилен (ПП), полистирол (ПС), АБС-пластик (акрилонитрилбутадиенстирол) и многие другие. Для специальных высокотемпературных полимеров (например, PEEK) могут потребоваться керамические нагреватели, выдерживающие до 600 °C.
• Материал нагревательного элемента и корпуса: Внутренняя спираль изготавливается из нихрома (сплав никеля и хрома), обладающего высоким электрическим сопротивлением и термостойкостью. Изоляция обычно миканитовая (для температур до 350 °C) или керамическая (для более высоких температур). Корпус из нержавеющей стали (например, AISI 304 или AISI 321) обеспечивает высокую механическую прочность, коррозионную стойкость и устойчивость к многократным циклам нагрева-охлаждения.

Конструкционные особенности и методы установки

Эффективность ТЭНа во многом зависит от его конструкции и правильной установки:

• Патронные нагреватели: Имеют цилиндрическую форму и устанавливаются в специально фрезерованные отверстия в теле головки экструдера. Ключевой аспект монтажа — применение теплопроводящей пасты. Это термостойкое соединение заполняет микрозазоры между поверхностью ТЭНа и стенками отверстия, значительно улучшая теплопередачу и предотвращая локальный перегрев нагревателя, что существенно продлевает срок его службы и повышает равномерность нагрева.
• Плоские и Г-образные нагреватели: Применяются для нагрева плоских или угловых участков головок, например, на плоских фильерах или в рамочных конструкциях. Монтируются обычно с помощью крепежных винтов, обеспечивающих плотный прижим к нагреваемой поверхности.
• Интеграция с датчиками: Крайне важна интеграция нагревательных элементов с термопарами и другими датчиками температуры, а также датчиками давления расплава. Это позволяет не только контролировать текущую температуру, но и строить предиктивные модели, предотвращать перегрев и оперативно регулировать мощность ТЭНов в зависимости от параметров процесса. Современные головки часто имеют несколько зон нагрева, каждая со своим ТЭНом и датчиком, что обеспечивает высокую точность профиля температуры.

Принципы выбора оптимальной мощности и конфигурации ТЭНов

Выбор ТЭНа мощностью 1 кВт для головки экструдера не является случайным решением; он базируется на тщательном расчете и учете множества факторов:

• Расчет теплопотерь: Необходимо оценить теплопотери головки в окружающую среду, которые зависят от ее размера, материала, наличия изоляции и температуры окружающей среды.
• Требуемая энергия для нагрева материала: Определяется типом полимера, его удельной теплоемкостью, массовым расходом (производительностью экструдера) и разницей температур между входом и выходом из головки.
• Время выхода на режим: Для быстрого старта или переналадки требуется некоторая избыточная мощность, которая затем снижается до поддерживающего уровня.
• Зональность нагрева: Большие головки экструдеров часто требуют многозонного нагрева, где каждая зона (с одним или несколькими ТЭНами) контролируется отдельно. Мощность 1 кВт может быть оптимальной для одной из таких зон.

Последствия неправильного выбора:

• Недостаточная мощность: Приводит к медленному выходу на рабочий режим, невозможности поддержания заданной температуры, особенно при увеличении производительности, и появлению недоплавленных участков.
• Избыточная мощность: Может вызвать перегрев материала, его деградацию, увеличенный износ ТЭНа (за счет частых циклов включения/выключения) и неэффективное использование энергии.

Поэтому критически важно использовать современные системы контроля и автоматики, которые обеспечивают точное регулирование мощности и предотвращают как перегрев, так и недогрев.

Влияние качества нагрева на экономические показатели производства

Качество нагрева головки экструдера оказывает прямое влияние на операционные затраты и общую рентабельность производственного процесса:

• Снижение процента брака: Стабильный и равномерный температурный режим напрямую коррелирует с уменьшением количества дефектной продукции. Минимизация дефектов, таких как неравномерная толщина, «акулья кожа» или пригорание, сокращает объем отходов и затраты на их утилизацию. Экономический эффект может составлять от 5% до 15% снижения стоимости брака, что в масштабах предприятия выражается в значительных суммах.
• Экономия энергии: Оптимально подобранные и эффективно установленные ТЭНы (например, патронные с теплопроводящей пастой) обеспечивают более эффективную теплопередачу, снижая энергопотребление для поддержания заданной температуры. Использование керамических нагревателей с улучшенной изоляцией также способствует экономии, минимизируя потери тепла в окружающую среду.
• Продление срока службы оборудования: Точный контроль температуры предотвращает термические удары и перегрев не только самих ТЭНов, но и критически важных компонентов головки экструдера, таких как фильеры и адаптеры, увеличивая их межремонтный интервал.
• Увеличение производительности: Быстрый и стабильный выход на рабочий режим после остановки или смены материала, а также сокращение времени на устранение дефектов, позволяют увеличить общее время полезной работы оборудования и, как следствие, объем выпущенной продукции.

Таким образом, инвестиции в качественные ТЭНы и системы контроля температуры окупаются за счет комплексного улучшения производственных и экономических показателей.

После того как мы детально рассмотрели фундаментальные принципы, типы и характеристики ТЭНов для экструзионных головок, а также их влияние на экономику производства, логично перейти к практическим аспектам внедрения и продвинутым стратегиям, которые позволяют максимизировать эффективность и надежность этих критически важных компонентов в реальных условиях эксплуатации.

Продвинутая практика и внедрение ТЭНов в экструзионные системы

Переходя от теории к практике, важно понимать, что эффективное применение нагревательных элементов мощностью 1 кВт в головках экструдера требует не только правильного подбора, но и глубокого анализа интеграции в общую технологическую цепочку. Оптимизация этой подсистемы напрямую влияет на общую производительность, качество продукции и совокупную стоимость владения (TCO – Total Cost of Ownership) экструзионной линии.

Комплексный подход к проектированию систем нагрева

Современные экструзионные производства не ограничиваются простой установкой ТЭНов. Требуется продуманная архитектура системы нагрева:

• Детальный термодинамический анализ: включает компьютерное моделирование (например, методом конечных элементов) распределения температур в головке, идентификацию «холодных» и «горячих» зон. Это позволяет оптимально разместить ТЭНы и датчики, минимизируя температурные градиенты.
• Многозонное управление температурой: В отличие от однозонного, многозонный контроль позволяет точно поддерживать заданный температурный профиль по всей головке, включая фильеру и адаптеры. Каждый ТЭН или группа ТЭНов в отдельной зоне управляется индивидуально, что критично для сложных профилей и чувствительных полимеров.
• Выбор и калибровка датчиков: Предпочтение отдается высокоточным термопарам типа J или K, размещаемым максимально близко к зоне нагрева и к расплаву. Регулярная калибровка датчиков необходима для обеспечения точности показаний и, как следствие, стабильности процесса.
• Интеграция с SCADA/MES-системами: Для крупных производств критически важна интеграция систем управления нагревом с более высокими уровнями автоматизации (SCADA – Supervisory Control and Data Acquisition, MES – Manufacturing Execution System). Это позволяет в реальном времени отслеживать параметры, архивировать данные, осуществлять предиктивную аналитику и дистанционное управление, а также принимать решения на основе больших данных.

Этапы внедрения и модернизации нагревательных систем

Эффективное внедрение или модернизация системы нагрева головки экструдера проходит через несколько ключевых этапов:

1. Аудит и анализ текущих потребностей (1–2 недели):
   • Оценка текущего состояния экструзионной линии, типа перерабатываемого полимера, желаемой производительности и качества.
   • Анализ существующих проблем: брак, неравномерность, повышенный энергорасход, частые выходы из строя ТЭНов.
   • Идентификация требований к температурному режиму: диапазон, точность, скорость изменения.
   • Сбор данных по фактическим теплопотерям и энергопотреблению.
   • Роли: Технолог, Инженер-механик, Энергетик.
   • Артефакты: Отчет об аудите, спецификация требований.
2. Проектирование и подбор оборудования (2–4 недели):
   • Разработка схемы размещения ТЭНов и датчиков с учетом геометрии головки и термодинамического моделирования.
   • Расчет необходимой мощности ТЭНов для каждой зоны.
   • Выбор конкретных типов ТЭНов (патронные, плоские, кольцевые, керамические) и их параметров (мощность 1 кВт, напряжение, материал корпуса, изоляция).
   • Подбор термоконтроллеров и средств автоматизации.
   • Роли: Инженер-конструктор, Инженер-электрик, Специалист по автоматизации.
   • Артефакты: Проектная документация, схемы электроподключений, спецификации компонентов.
3. Закупка и изготовление (2–5 дней для стандартных, 2–4 недели для заказных):
   • Размещение заказов у проверенных производителей.
   • Контроль качества поставляемых ТЭНов и компонентов.
   • Роли: Специалист по закупкам, Инженер по качеству.
   • Артефакты: Заказы, сертификаты соответствия, акты входного контроля.
4. Монтаж и пусконаладка (1–3 дня):
   • Квалифицированная установка ТЭНов (с применением теплопроводящей пасты для патронных элементов), датчиков, термоконтроллеров.
   • Подключение к электросети и системе управления.
   • Пусконаладочные работы, настройка PID-регуляторов (Пропорционально-Интегрально-Дифференциальный регулятор) для каждой зоны.
   • Роли: Инженер-электрик, Механик, Специалист по автоматизации.
   • Артефакты: Протокол монтажа, акт пусконаладочных работ, настроечные параметры.
5. Эксплуатация и мониторинг (постоянно):
   • Непрерывный контроль параметров нагрева, анализ стабильности процесса.
   • Сбор данных для предиктивной аналитики (прогнозирование выхода ТЭНов из строя).
   • Плановое техническое обслуживание и замена изношенных элементов.
   • Роли: Оператор, Технолог, Инженер по обслуживанию.
   • Артефакты: Журналы эксплуатации, отчеты по предиктивному обслуживанию.

Практические кейсы применения ТЭНов в экструзии

Рассмотрим несколько сценариев, демонстрирующих стратегический подход к выбору и внедрению нагревательных систем:

Кейс 1: Модернизация линии для производства ПВХ-профилей (SMB-сегмент)

Задача: Уменьшить процент брака из-за температурных неоднородностей и снизить энергопотребление на существующей линии по производству оконного профиля из ПВХ (поливинилхлорид).

Решение: Замена устаревших кольцевых нагревателей на головке экструдера на высокоэффективные патронные ТЭНы мощностью 1 кВт в критических зонах (сопло, угловые элементы фильеры) и установка дополнительных плоских нагревателей с интегрированными термопарами на плоских участках. Внедрение 4-зонного PID-контроллера.

Результат: Снижение процента брака на 7% за счет стабилизации температуры расплава. Экономия электроэнергии до 12% за счет более эффективной теплопередачи и точного контроля. Сокращение времени выхода на рабочий режим на 20 минут.

Кейс 2: Запуск новой линии для производства поликарбонатных листов (Enterprise-сегмент)

Задача: Обеспечить максимально точный и стабильный температурный режим на новой высокопроизводительной линии для экструзии оптического поликарбоната, минимизируя дефекты и максимизируя срок службы компонентов.

Решение: Разработка индивидуальной системы нагрева с использованием керамических патронных ТЭНов мощностью 1 кВт (для высокой термостойкости и энергоэффективности) и плоских нагревателей с керамической изоляцией. Интеграция 8-зонной системы управления с алгоритмами предиктивного контроля и подключением к центральной MES-системе предприятия. Применение термопроводящих паст с наночастицами для улучшения теплопередачи.

Результат: Запуск линии с минимальным процентом брака (<0.5%). Стабильное производство листов с высочайшими оптическими свойствами. Возможность удаленного мониторинга и диагностики, снижение рисков незапланированных простоев. Повышенный срок службы нагревателей и минимальные эксплуатационные расходы.

Кейс 3: Экструзия специализированных термочувствительных полимеров (R&D и нишевое производство)

Задача: Разработка технологии экструзии для новых, термочувствительных полимеров с узким диапазоном рабочих температур, требующих исключительно точного контроля.

Решение: Использование прецизионных патронных ТЭНов мощностью 1 кВт малого диаметра, расположенных с высокой плотностью, и специальных миниатюрных термопар. Применение высокоскоростных PID-регуляторов с алгоритмами самонастройки. Внедрение системы жидкостного охлаждения для быстрого понижения температуры в случае перегрева или для точной работы с градиентами.

Результат: Достижение стабильного экструзионного процесса для новых материалов. Обеспечение температурного контроля с точностью до ±0.5 °C. Успешное масштабирование лабораторных разработок до мелкосерийного производства.

Оптимизация эксплуатации и снижение операционных расходов

После внедрения системы нагрева, ключевая задача — ее эффективная эксплуатация и поддержание для максимизации ROI:

• Проактивное обслуживание: Регулярная проверка целостности ТЭНов, сопротивления изоляции, качества электрических соединений. Замена термопроводящей пасты при необходимости. Это позволяет предотвратить аварийные отказы, которые ведут к дорогостоящим простоям.
• Энергетический менеджмент: Оптимизация температурных профилей, использование режимов пониженной мощности в периоды простоя, применение качественной теплоизоляции головки экструдера. Инвестиции в автоматизированные системы управления энергией могут снизить затраты на электроэнергию на 10-20% в зависимости от текущей эффективности.
• Анализ данных: Постоянный сбор и анализ данных о работе ТЭНов (напряжение, ток, температура) позволяет выявлять тенденции износа и планировать замены до возникновения критических отказов. Это также помогает оптимизировать параметры PID-регуляторов.
• Оценка ROI:

  Экономический эффект от модернизации можно оценить через снижение затрат на брак и энергию, а также увеличение срока службы оборудования:

  ROI = (Годовая экономия - Стоимость внедрения) / Стоимость внедрения * 100%

  Где Годовая экономия = (Экономия на браке + Экономия на электроэнергии + Снижение затрат на ремонт и простои).

Чек-лист: Эффективный подбор и обслуживание ТЭНов для экструдера

1. Определите точные требования:
   • Тип полимера и его рабочая температура.
   • Размеры и геометрия головки экструдера.
   • Необходимая производительность линии.
   • Наличие нескольких зон нагрева.
2. Выбирайте тип ТЭНа с учетом специфики:
   • Патронные для высокоточной, локализованной передачи тепла.
   • Плоские/кольцевые для больших поверхностей или цилиндрических зон.
   • Керамические для высоких температур и повышенной энергоэффективности.
3. Рассчитайте необходимую мощность:
   • Учитывайте теплопотери, теплоемкость материала и требуемое время выхода на режим. Мощность 1 кВт – отправная точка, но для больших систем потребуется комбинация.
4. Интегрируйте надежные системы контроля:
   • Используйте качественные термопары (J, K).
   • Применяйте многозонные PID-контроллеры.
   • Рассмотрите интеграцию с SCADA/MES для комплексного мониторинга.
5. Обеспечьте правильный монтаж:
   • Используйте теплопроводящую пасту для патронных ТЭНов.
   • Обеспечьте плотный прижим плоских и кольцевых нагревателей.
   • Проверьте надежность электрических соединений.
6. Разработайте план регулярного обслуживания:
   • Периодическая проверка сопротивления изоляции ТЭНов.
   • Калибровка термопар.
   • Визуальный осмотр на предмет деформаций или повреждений.
   • Замена элементов по графику или на основе предиктивных данных.
