Тэны для нагрева воды. Мощность 24 квт, напряжение 380 В
Тэны для нагрева воды. Мощность 24 квт, напряжение 380 В
Основные характеристики и назначение ТЭНов мощностью 24 кВт 380 В
Мощность 24 кВт — это высокомощный нагревательный элемент, предназначенный преимущественно для промышленных или мощных бытовых водонагревательных систем, где требуется быстрый нагрев больших объёмов воды или поддержание высокой температуры в больших баках.
Напряжение 380 В позволяет работать от трёхфазной сети, что снижает нагрузку на отдельные линии и обеспечивает равномерное распределение мощности при подключении нескольких ТЭНов. Подключение 24 кВт ТЭНа осуществляется по схемам «звезда» или «треугольник», что является традиционным подходом для трёхфазных нагревателей высокого напряжения и мощности.
Конструкция и устройство ТЭНов для воды
Водяные ТЭНы представляют собой трубчатые электронагреватели с герметичной металлической оболочкой, чаще из нержавеющей стали или углеродистой стали, устойчивой к коррозии.
Внутри трубки располагается нагревательная спираль, обычно выполненная из нихрома, окружённая теплопроводным и диэлектрическим наполнителем, таким как порошок оксида магния или кварцевый песок. Этот наполнитель изолирует спираль и обеспечивает эффективный теплообмен с металлической оболочкой.
ТЭНы бывают двух основных типов:
- Мокрые — нагревательный элемент непосредственно контактирует с водой. Они быстро нагреваются, но подвержены образованию накипи и коррозии.
- Сухие (в колбе) — нагревательный элемент помещён в защитную керамическую или металлическую колбу, и не контактирует с водой. Такая конструкция более безопасна и устойчива к накипи, но дороже и может иметь чуть меньший КПД.
Особенности мощных промышленных ТЭНов 24 кВт
Для таких мощностей применяются как комплектные блоки ТЭНов, так и единичные ТЭНы большого сечения и длины. Они рассчитаны на длительную работу и высокие нагрузки, изготавливаются из высококачественных антикоррозийных материалов с герметичной конструкцией для предотвращения протечек.

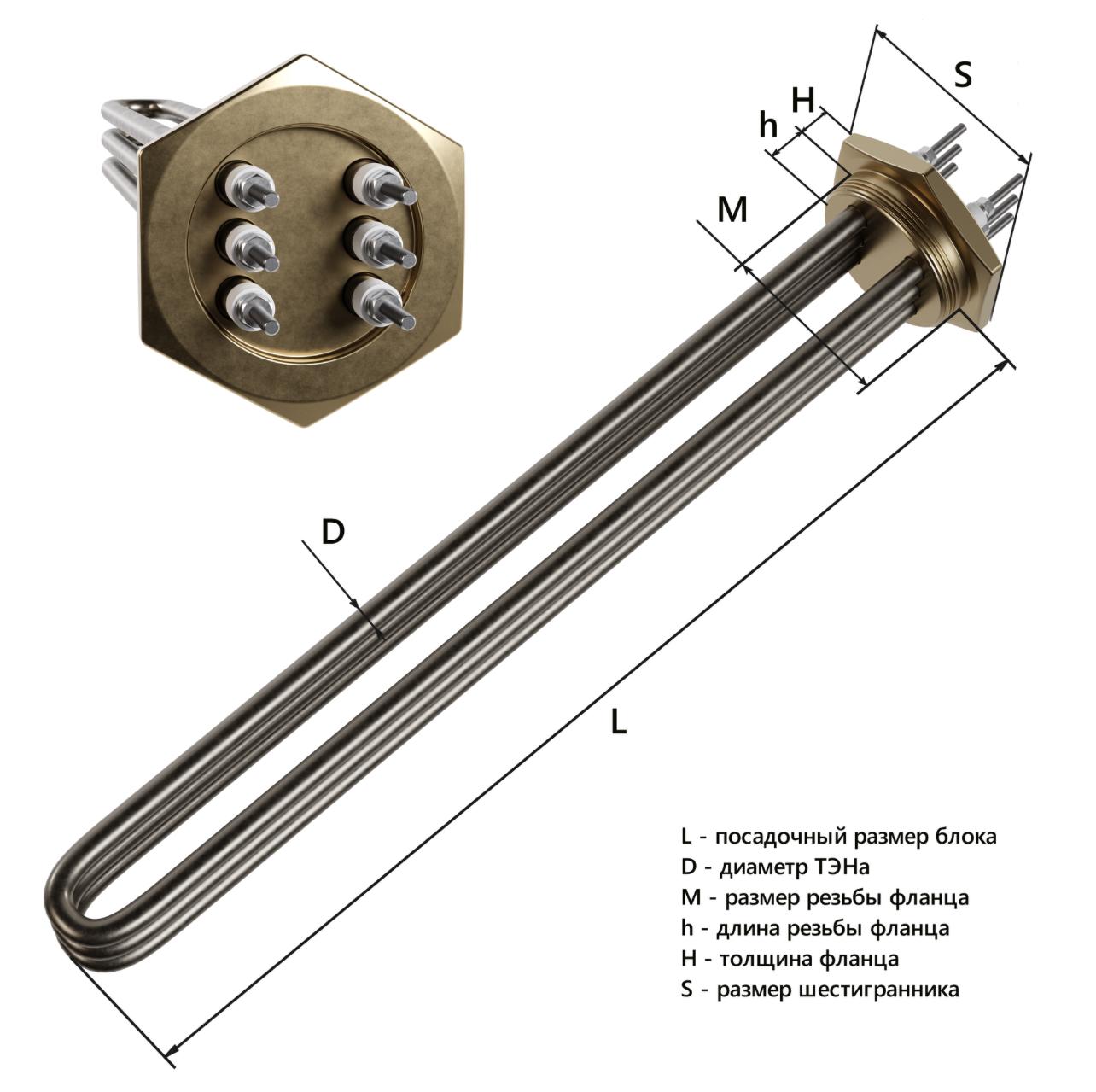

Длина и диаметр трубы могут варьироваться по заказу; стандартные диаметры варьируются от 8 мм до 18 мм, а длина может достигать от 280 мм до 6000 мм. Это позволяет изготавливать нагреватели строго под технические требования заказчика.
При подключении высокомощных ТЭНов особое внимание следует уделить проводке: сечение кабеля должно составлять от 10 мм² и выше, с использованием трёхфазного подключения и защитных устройств (автоматы, УЗО).
Нагреватели этой мощности часто оснащают дополнительными элементами контроля и безопасности: терморегуляторами, защитой от перегрева, датчиками температуры и уровня воды.
Подключение и эксплуатация на 380 В
ТЭНы мощностью 24 кВт на 380 В подключаются к трёхфазной сети по схемам «звезда» или «треугольник», что позволяет оптимально распределить нагрузку и обеспечить стабильную работу.
Для надёжной работы электропроводка должна соответствовать требованиям мощности, включая качество материалов, сечение кабелей и надежность соединений. Высокие мощности ТЭНов обеспечивают быстрый и равномерный нагрев воды в больших объёмах, что критически важно для производственного и коммунально-советского оборудования.
Кроме того, ТЭНы могут использоваться в блоках с несколькими элементами, что позволяет повысить надёжность и гибкость в регулировке мощности.
Материалы и типы ТЭНов для мощных ТЭНов
| Тип ТЭНа | Материал оболочки | Особенности | Применение |
|---|---|---|---|
| Мокрый | Нержавеющая сталь, медь | Прямой контакт с водой, быстрый нагрев | Большинство бытовых и промышленных систем |
| Сухой (колба) | Керамика (стеатит), нержавейка | Не контактирует с водой, дольше служит, дороже | Системы с жесткой водой или повышенными требованиями к надежности |
| Медный | Медная оболочка | Высокая теплопроводность, подвержен накипи | Бытовые нагреватели с мягкой водой |
| Нержавеющий | Нержавеющая сталь | Устойчив к коррозии и жесткой воде | Промышленные, агрессивные среды |
Критерии выбора ТЭНа 24 кВт 380 В для нагрева воды
- Совместимость с системой: размеры (длина, диаметр), тип крепления (фланец, штуцер, резьбовое соединение).
- Материалы корпуса и наполнителя: антикоррозийность — важный аспект для долговечности.
- Тип ТЭНа: «мокрый» или «сухой» — выбор на основе качества воды и требований к сроку службы.
- Технические параметры электроцепи: соответствие силовых кабелей, защита и схемы подключения.
- Питание от сети 380 В и мощность 24 кВт: важно обеспечить правильное подключение и равномерное распределение нагрузки.
- Наличие средств контроля и защиты: термостаты, автоматические выключатели и защита от перегрева.
Формула для расчёта необходимой мощности для нагрева
Используется классическая формула:
P = 0,0011 × m × (T_k — T_n) / t
где
- P — мощность, кВт
- m — масса воды, кг (для воды 1 л = 1 кг)
- T_k — конечная температура воды, °C
- T_n — начальная температура воды, °C
- t — время нагрева, часы
С помощью этой формулы можно определить, какой объём и мощность требуются для выбора подходящего ТЭНа или их комплекта.
Теперь переходя ко второй части статьи, мы рассмотрим дополнительные аспекты, касающиеся особенностей монтажа и эксплуатации ТЭНов, а также их влияния на общие характеристики водонагревательных систем.
Монтаж и эксплуатация ТЭНов мощностью 24 кВт
При установке ТЭНов мощностью 24 кВт необходимо учитывать множество факторов, чтобы обеспечить безопасность и эффективность использования оборудования. Все устройства требуют соблюдения стандартов безопасности, особенно в промышленных условиях. Выбор места установки и корректное подключение к электрической сети — это ключевые моменты, которые напрямую влияют на производительность ТЭНа.
Подготовка к установке
Перед началом монтажа следует тщательно провести подготовительные работы: убедиться в совместимости ТЭНа с существующей системой водоснабжения и электроснабжения. Рекомендуется провести осмотр трубопроводов на предмет повреждений и коррозии, а также протестировать электрическую сеть на наличие короткого замыкания и других неисправностей.
Монтажные работы
- Правильная ориентация ТЭНа: устанавливать его в вертикальном или горизонтальном положении в зависимости от конструкции конкретной системы.
- Крепеж: используйте рекомендованные крепежные элементы и обеспечьте надежное соединение, чтобы избежать вибрации и механических повреждений.
- Подключение к электрической сети: следуйте схемам подключения «звезда» или «треугольник», предварительно отключив питание. Убедитесь в надёжности соединений — используйте качественные клеммные колодки и кабели соответствующего сечения.
- Гидравлическое подключение: соблюдайте указанные размеры трубопроводов для предотвращения гидравлического удара и потерь давления.
Проверка работоспособности
После завершения монтажа необходимо выполнить проверку работоспособности ТЭНа:
- Протестируйте систему на утечки воды, заполнив бак и проверив все соединения.
- Включите ТЭН на короткий период и следите за его работой. Убедитесь, что температура нагрева соответствует заявленным значениям.
- Проверьте работу систем управления и защиты: терморегуляторы, автоматические выключатели и УЗО должны функционировать корректно.
Эксплуатационные нюансы
Для обеспечения долгосрочной и эффективной работы ТЭНа регулярно проводите его техническое обслуживание. Это включает в себя:
- Очистка от накипи: особенно это важно для «мокрых» ТЭНов, так как накипь может значительно снизить коэффициент полезного действия (КПД).
- Проверка состояния изоляции: периодически осматривайте все электрические соединения на предмет коррозии или повреждений.
- Контроль температуры и давления: использование датчиков для мониторинга условий работы может предотвратить перегрев или перегрузку оборудования.
Аварийные ситуации
Необходимо также быть готовым к реагированию на аварийные ситуации. Все сотрудники, работающие с ТЭНами, должны иметь обучение по технике безопасности и знать, как действовать в случае чрезвычайной ситуации:
- Немедленно отключить питание в случае перегрева или образования признаков дыма.
- Знать местоположение аварийных выключателей и средств пожаротушения.
- Иметь план действий на случай потери контроля над состоянием системы.
Заключение
Выбор и установка ТЭНа мощностью 24 кВт требуют тщательного подхода и планирования. Каждая деталь — от конструкции и материалов до параметров подключения — играет важную роль в эффективной и безопасной эксплуатации агрегата. Правильный монтаж и регулярное обслуживание позволят максимизировать срок службы оборудования и избежать потенциальных поломок, что в свою очередь снизит эксплуатационные затраты.
В следующей части статьи мы рассмотрим современные технологии и инновации в области нагрева воды, а также их влияние на эффективность использования ТЭНов.
