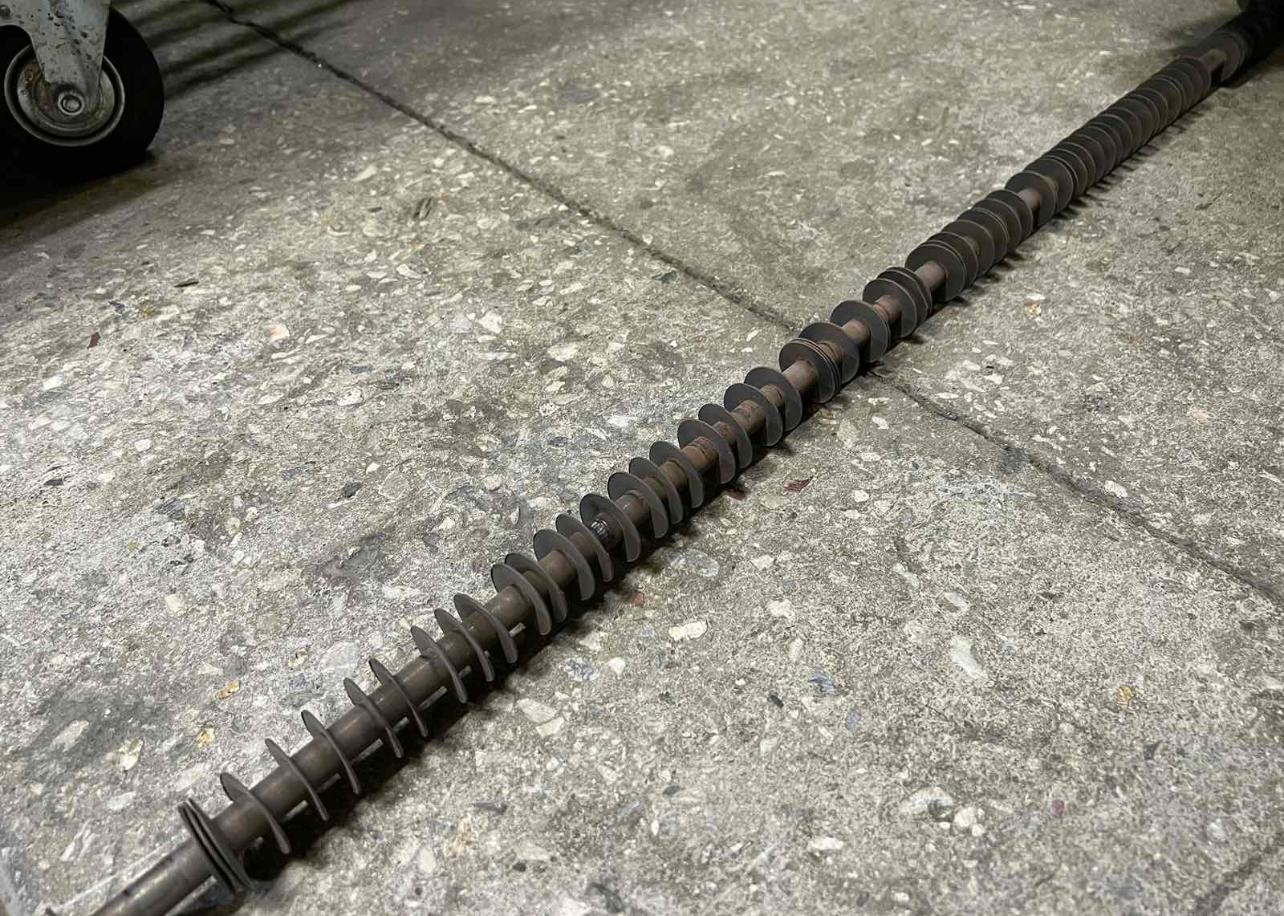

Тэны для нагревания воздуха в камере порошковой окраски. Камера оборудована вентиляторными узлами.Температура воздуха в камере до 250 градусов. Резьба на концах тэна М5 (нас устроит и М6). Наружный диаметр дисков 34-35мм. Мощность одного 3,6кВт.

Выбор и оптимизация трубчатых электронагревателей (ТЭНов) для камер порошковой окраски: основы проектирования и экономическая эффективность

В современных производственных процессах порошковой окраски ключевым этапом является полимеризация — процесс отверждения порошкового покрытия под воздействием высоких температур. Эффективность и стабильность этого этапа напрямую влияют на качество конечного продукта, энергопотребление и общую производительность. Трубчатые электронагреватели (ТЭНы) являются сердцем системы нагрева воздуха в камерах полимеризации, обеспечивая достижение и поддержание заданных температурных режимов. Для руководителей производственных предприятий, главных инженеров и специалистов по закупкам критически важно понимать не только технические параметры ТЭНов, но и их влияние на операционные издержки, долговечность оборудования и соответствие производственным задачам.

Мы рассмотрим оптимальный выбор и интеграцию ТЭНов для камер порошковой окраски с температурой до 250 °C, оснащенных вентиляторными узлами, требующих резьбу М5 или М6 для крепления, внешний диаметр дисков оребрения 34-35 мм и мощность одного элемента порядка 3,6 кВт.

Ключевые понятия и терминология

• ТЭН (Трубчатый ЭлектроНагреватель): Герметичный металлический корпус, внутри которого расположена токопроводящая спираль из сплава с высоким электрическим сопротивлением (обычно нихром или фехраль), изолированная от корпуса уплотненным диэлектриком (например, оксидом магния). Служит для преобразования электрической энергии в тепловую.
• Полимеризация порошковой краски: Процесс отверждения (плавления, растекания и сшивания полимерных цепей) нанесенного порошкового покрытия при определенной температуре (обычно 180-250 °C) в течение заданного времени, обеспечивающий формирование прочной, равномерной и долговечной пленки.
• Вентиляторный узел: Система принудительной циркуляции воздуха внутри камеры, состоящая из вентилятора и системы воздуховодов. Обеспечивает равномерное распределение тепла от ТЭНов по всему объему камеры и эффективную теплопередачу к окрашиваемым изделиям.
• Оребрение ТЭНа: Дополнительные металлические пластины (ребра), приваренные или навитые на внешнюю поверхность трубки ТЭНа. Значительно увеличивают площадь теплоотдачи, повышая эффективность нагрева воздуха и сокращая время выхода на рабочую температуру.
• Удельная мощность ТЭНа: Отношение мощности нагревательного элемента к его рабочей площади (например, к длине) или объему камеры. Влияет на интенсивность нагрева, энергоэффективность и ресурс ТЭНа.

Роль и конструктивные особенности ТЭНов для камер порошковой окраски

ТЭНы в камерах полимеризации выполняют функцию основного теплогенератора. Их конструкция должна обеспечивать максимальную эффективность теплопередачи, долговечность в условиях высоких температур и потенциальной коррозионной активности среды (остатки порошка, продукты дегазации), а также простоту монтажа и обслуживания.

• Функция нагрева воздуха: ТЭНы являются первичным источником тепловой энергии. Они должны обеспечивать быстрый и стабильный набор заданной температуры до 250 °C. Это критично для качества полимеризации и предотвращения дефектов покрытия, таких как «апельсиновая корка» или недоотверждение. Эффективная теплопередача достигается за счет конвективного обдува вентиляторными узлами, которые направляют поток воздуха через нагревательные элементы, улучшая теплообмен и равномерность распределения температуры.
• Оребрение для максимизации теплоотдачи: Использование оребренных ТЭНов — стандартное и наиболее эффективное решение для воздушного нагрева. Ребра, обычно из углеродистой или нержавеющей стали, увеличивают площадь контакта ТЭНа с воздушным потоком в 6-8 раз по сравнению с гладкой трубкой. Это приводит к:
  • Более быстрому выходу на рабочую температуру, сокращая производственный цикл.
  • Равномерному распределению тепла по поверхности ТЭНа, снижая риск локальных перегревов и продлевая срок службы.
  • Повышению коэффициента полезного действия (КПД) системы нагрева, что прямо влияет на энергопотребление.

  Для заданного внешнего диаметра оребрения 34-35 мм при диаметре корпуса 13-18 мм достигается оптимальный баланс между площадью теплообмена и габаритными размерами нагревательного блока.

• Материалы корпуса и спирали:
  • Углеродистая сталь: Экономически выгодный вариант для ТЭНов, работающих в относительно чистой воздушной среде при температурах до 400-450 °C. Обеспечивает достаточную механическую прочность и теплопроводность.
  • Нержавеющая сталь (например, AISI 304, AISI 321): Предпочтительна для условий с повышенной влажностью, агрессивными средами или при работе с некоторыми типами порошковых красок, выделяющих коррозионно-активные вещества при нагреве. Обеспечивает значительно более высокую коррозионную стойкость и долговечность, особенно при длительной эксплуатации. Спирали изготавливаются из нихрома (сплав никеля и хрома) или фехраля (сплав железа, хрома и алюминия) благодаря их высокой удельной электрической сопротивляемости и способности работать при высоких температурах без разрушения.
• Изоляция: Между нагревательной спиралью и металлическим корпусом ТЭНа засыпается и утрамбовывается диэлектрический наполнитель, чаще всего оксид магния (MgO). Он обладает высокой теплопроводностью для эффективной передачи тепла от спирали к корпусу и отличными электроизоляционными свойствами, предотвращая короткие замыкания.
• Форма ТЭНа: Выбор формы (прямые, U-образные, подковообразные) определяется геометрией камеры, расположением вентиляторных узлов и требованиями к равномерности нагрева. В камерах с принудительной циркуляцией воздуха прямые и U-образные ТЭНы часто монтируются в специальных коробах или вдоль стен, обеспечивая эффективный обдув.

Технические параметры и стратегический подбор ТЭНов

Выбор ТЭНов должен основываться на скрупулезном анализе производственных потребностей, с учетом не только начальной стоимости, но и операционных затрат и потенциальных рисков, что напрямую влияет на совокупную стоимость владения (TCO).

Сравнительный анализ материалов корпуса ТЭНов: инвестиции и риски

При выборе материала корпуса ТЭНа необходимо учитывать не только начальные затраты, но и совокупную стоимость владения (TCO) в долгосрочной перспективе, включая расходы на обслуживание, ремонт и потенциальные потери от простоев. Сравним ключевые характеристики двух основных типов материалов.

Выбор оптимальных ТЭНов — это лишь первый шаг к созданию эффективной и долговечной системы нагрева для камер порошковой окраски. Последующая эксплуатация, своевременное обслуживание и внедрение продвинутых систем управления являются не менее важными аспектами, определяющими реальную производительность и экономическую целесообразность инвестиций.

Продвинутая практика и внедрение: повышение эффективности и снижение эксплуатационных расходов

Эффективность системы нагрева в камере порошковой окраски определяется не только правильно подобранными ТЭНами, но и комплексным подходом к проектированию системы, ее интеграции в общий производственный процесс, а также стратегиями эксплуатации и обслуживания. Для обеспечения максимальной производительности, минимизации рисков простоев и достижения высокого качества конечного продукта требуется глубокое понимание архитектуры, процессов и возможностей интеграции.

Архитектура системы нагрева и интеграции

Комплексная система нагрева в камере порошковой окраски включает в себя не только ТЭНы, но и ряд взаимосвязанных компонентов, критически важных для ее стабильной и безопасной работы. Оптимальное проектирование этих элементов обеспечивает синергетический эффект.

• Блок нагрева: Конструкция, в которой компактно размещаются ТЭНы. Для оребренных ТЭНов с внешним диаметром дисков 34-35 мм и мощностью 3,6 кВт важно обеспечить оптимальное расстояние между элементами (типовой зазор 7-10 мм между ребрами) для свободного прохождения воздушного потока и предотвращения аэродинамического сопротивления. Это напрямую влияет на эффективность обдува, равномерность нагрева и предотвращение локальных перегревов самих ТЭНов.
• Вентиляторный узел и система воздуховодов: Центральный элемент для принудительной циркуляции воздуха. Выбор вентилятора должен основываться на требуемом объеме циркулирующего воздуха (кратность воздухообмена, типовые значения от 30 до 60 объемов камеры в час), давлении и термостойкости. Правильно спроектированная система воздуховодов с направленными дефлекторами и регулируемыми заслонками обеспечивает равномерное распределение горячего воздуха по всему объему камеры, исключая «холодные зоны» и локальные перегревы изделий, что критически важно для однородности покрытия.
• Система контроля температуры: Включает терморегуляторы, датчики температуры (термопары, термосопротивления) и блоки управления.
  • Терморегуляторы: Устройства, поддерживающие заданную температуру в камере с высокой точностью (до +/- 1-2 °C). Современные ПИД-регуляторы (пропорционально-интегрально-дифференциальные) обеспечивают плавное регулирование мощности ТЭНов, минимизируя температурные колебания, сокращая время выхода на режим и предотвращая перерасход энергии.
  • Датчики температуры: Размещаются в нескольких контрольных точках (минимум 3-5, в зависимости от объема камеры) внутри камеры для мониторинга равномерности нагрева и выявления температурных градиентов. Данные с датчиков используются для обратной связи с терморегуляторами.
  • Аварийные термостаты: Независимые устройства, предназначенные для отключения питания ТЭНов при превышении критической температуры (обычно на 20-30 °C выше рабочей), предотвращая перегрев оборудования и риск возгорания порошковой краски.
• Системы безопасности: Помимо аварийных термостатов, включают защиту от короткого замыкания, перегрузки (автоматические выключатели), УЗО (устройство защитного отключения) для защиты персонала. Дополнительно могут быть предусмотрены блокировки, предотвращающие включение нагрева при открытых дверях камеры, неработающем вентиляторе или отсутствии изделий на транспортной системе.
• Интеграция с АСУ ТП (Автоматизированными Системами Управления Технологическими Процессами): Для крупных производств критически важна возможность интеграции системы нагрева в общую систему автоматизации (например, SCADA — Supervisory Control And Data Acquisition или PLC — Programmable Logic Controller). Это позволяет удаленно мониторить параметры, записывать данные о циклах полимеризации, диагностировать неисправности, анализировать энергопотребление и оптимизировать производственные графики. Такая интеграция повышает прозрачность процессов и оперативность принятия решений.

Пошаговая реализация и эксплуатационное обслуживание

Внедрение и дальнейшая эксплуатация нагревательной системы должны проходить по четкому плану, обеспечивая максимальную отдачу от инвестиций и минимизируя риски. Важен комплексный подход на каждом этапе.

1. Этап проектирования и подбора:
   • Расчет теплового баланса: Определяется требуемая общая мощность ТЭНов исходя из объема камеры, материалов стен, изоляции, массы и теплоемкости окрашиваемых изделий, требуемого времени нагрева и температуры. Это позволяет определить оптимальное количество ТЭНов по 3,6 кВт каждый, а также оценить общие энергозатраты.
   • Выбор материалов: Принятие решения по типу стали (углеродистая/нержавеющая) для корпуса ТЭНов, исходя из бюджета, условий эксплуатации (влажность, химическая активность среды) и прогнозируемого срока службы.
   • Определение геометрии: Выбор формы ТЭНов (прямые, U-образные) и их оптимального расположения в камере для обеспечения равномерного обдува вентилятором и легкого доступа для обслуживания.
   • Проектирование системы управления: Выбор терморегуляторов, датчиков, а также систем безопасности и автоматизации, отвечающих требованиям производства и регламентам безопасности.
2. Этап монтажа и ввода в эксплуатацию:
   • Правильное крепление: ТЭНы с резьбой М5/М6 должны быть надежно закреплены в соответствии с проектной документацией, обеспечивая плотный контакт и исключая вибрации. Использование термостойких уплотнителей при необходимости предотвращает утечки тепла.
   • Электрическое подключение: Выполнение подключений с учетом требований по мощности, фазности (однофазное/трехфазное), использования термостойких проводов, качественной изоляции и защиты от влаги.
   • Тестирование и калибровка: Проведение пробных запусков, калибровка температурных датчиков и терморегуляторов. Проверка равномерности нагрева по объему камеры с помощью нескольких измерительных точек. Оптимизация работы вентиляторного узла и системы воздуховодов для достижения заданных температурных профилей.
3. Этап эксплуатации и технического обслуживания:
   • Регулярный мониторинг: Контроль рабочих параметров (температура, мощность, токи, время выхода на режим) через систему АСУ ТП или локальные приборы. Анализ отклонений для своевременного реагирования.
   • Визуальный осмотр: Периодический осмотр ТЭНов на предмет деформаций, коррозии, повреждения оребрения или изоляции. Особое внимание — к контактам и точкам крепления. Рекомендуемая периодичность — еженедельно.
   • Чистка: Удаление скоплений порошковой краски и других отложений с поверхности ТЭНов и оребрения, что предотвращает перегрев, сохраняет эффективность теплоотдачи и снижает риск возгорания. Рекомендуемая периодичность — ежемесячно или каждые 100-200 рабочих часов, в зависимости от интенсивности использования и типа краски.
   • Замена элементов: Плановая замена ТЭНов по истечении ресурса (типовой ресурс 8000-15000 часов) или при обнаружении критических неисправностей. Наличие на складе типовых запасных частей (ТЭНы М5/М6, 3,6 кВт, 34-35 мм оребрение) минимизирует время простоя.
   • Аудит энергоэффективности: Регулярная оценка энергопотребления системы и поиск возможностей для оптимизации (например, за счет улучшения изоляции камеры, настройки температурных профилей, использования функции «экономичный режим»).

Экономический эффект и ROI

Инвестиции в качественные ТЭНы и продуманную систему управления окупаются через снижение операционных издержек и повышение производственной эффективности, что критически важно для принятия решений на B2B уровне.

• Экономия электроэнергии: Оптимально подобранные оребренные ТЭНы с эффективной системой управления (ПИД-регуляторы) могут сократить энергопотребление на 10-25% по сравнению с неоптимальными решениями за счет быстрого выхода на режим и точного поддержания температуры.

  Пример расчета: Если камера потребляет 50 кВт/ч, работая 8 часов в день, 22 дня в месяц, стоимость электроэнергии 7 руб./кВтч. Экономия 15% составит: 50 кВт/ч * 8 ч/день * 22 дня/мес * 7 руб/кВтч * 0.15 = 9240 руб/мес или 110 880 руб/год.

• Снижение затрат на обслуживание: Использование нержавеющей стали и систем защиты увеличивает интервалы между заменами ТЭНов и снижает потребность в аварийных ремонтах. Высоконадежные ТЭНы работают дольше на 30-50% по сравнению с бюджетными аналогами, что уменьшает затраты на запчасти и работу персонала.
• Повышение качества продукции: Стабильный и равномерный температурный режим гарантирует предсказуемое и качественное отверждение порошковой краски, сокращая процент брака на 2-10% и необходимость переделок, что напрямую влияет на рентабельность.
• Увеличение срока службы камеры: Корректная работа нагревательных элементов и систем безопасности предотвращает перегревы, которые могут повредить внутреннюю обшивку камеры, изоляцию и другие дорогостоящие компоненты, продлевая общий срок эксплуатации оборудования.

Расчет ROI (Return on Investment) для модернизации системы:

ROI = ((Экономия за период — Затраты на upgrade) / Затраты на upgrade) * 100%

Пример: Затраты на модернизацию системы нагрева (замена ТЭНов на более эффективные из нерж. стали, установка ПИД-регуляторов) составили 200 000 руб. Ежегодная экономия (энергия + обслуживание + снижение брака) — 150 000 руб. за счет повышения эффективности. Тогда ROI за 2 года будет: ((150 000 * 2) — 200 000) / 200 000 * 100% = 50%. Срок окупаемости (Payback Period) = 200 000 / 150 000 = 1.33 года.

Кейсы/паттерны внедрения

Рассмотрим несколько сценариев внедрения и оптимизации систем нагрева для различных типов производств, демонстрирующих практическое применение описанных принципов.
