Техническая конструкция и принцип работы

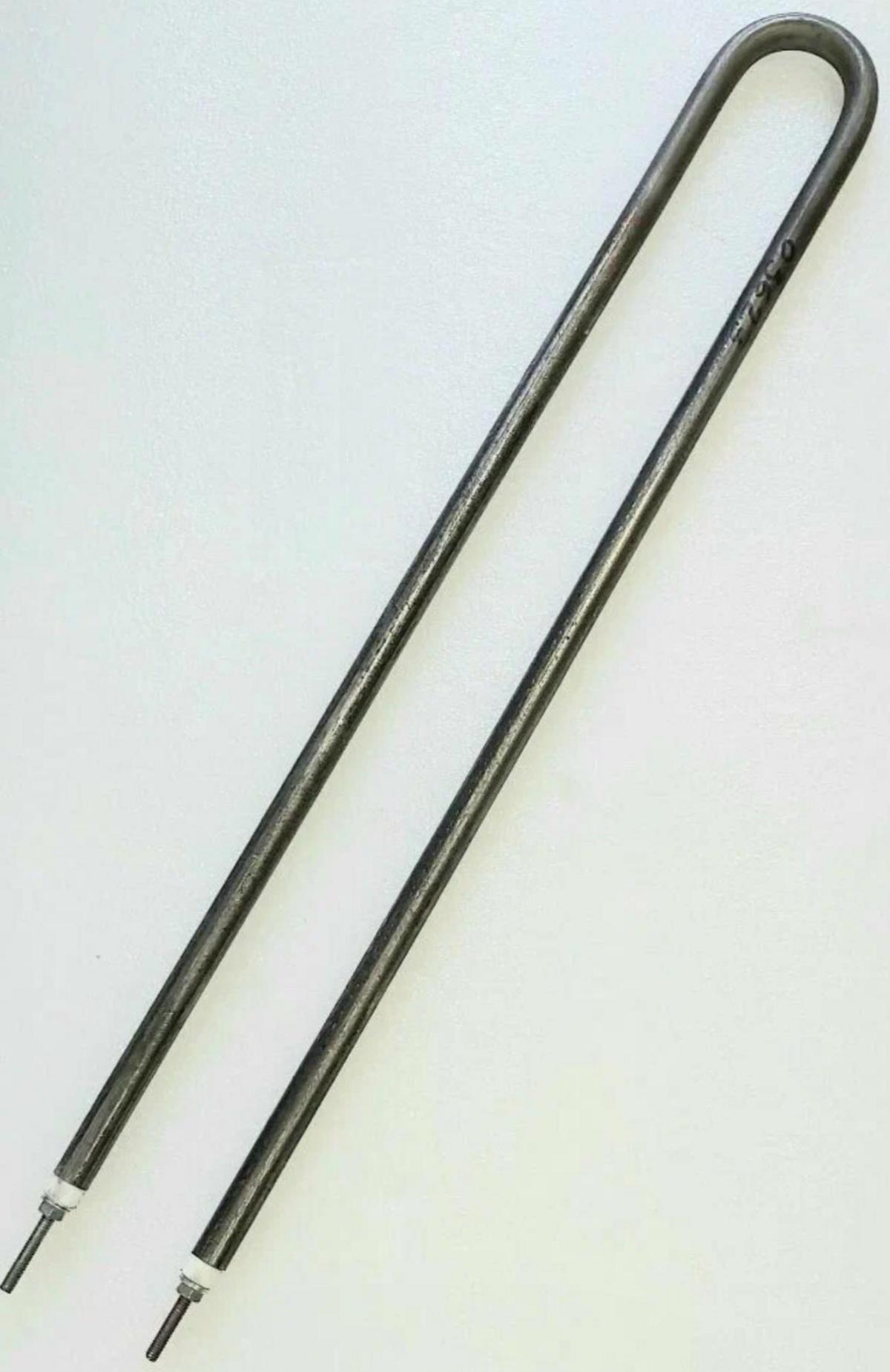

ТЭНы формы Ф2 представляют собой U-образные трубчатые электронагреватели с радиусом изгиба R-30 (30 мм), что обеспечивает компактность и простоту монтажа в ограниченном пространстве гриля. Основные компоненты:
- Трубка: нержавеющая сталь марки 12Х18Н10Т (аналог AISI 321), диаметром 12–13 мм, толщиной стенки 0,8–1,0 мм. Этот материал устойчив к коррозии, окислению при температурах до 800–900°C и контакту с жирами и пищевыми парами.
- Нагревательный элемент: нихромовая спираль в плотной MgO-изоляции (оксид магния), обеспечивающая высокую теплоотдачу и электрическую прочность.
- Контакты: шпильки M4–M5 или штуцеры G1/2″ с расстоянием между центрами 70–73 мм.
- Рабочая среда: воздух (спокойный или движущийся), максимальная температура оболочки 600–800°C.
Принцип работы: При подаче 220 В спираль нагревается до 1000–1200°C, тепло передается через трубку в воздух гриля. Мощность 1 кВт позволяет нагревать объем до 0,5–1 м³ за 10–15 мин до 200–300°C, что оптимально для грилей.
| Параметр | Характеристики для 1 кВт, 220 В, Ф2 | Примечание |
|---|---|---|
| Мощность | 1000 Вт | Стабильная, линейная зависимость от напряжения |
| Напряжение | 220 В | Стандарт для бытовых/промышленных грилей |
| Диаметр трубки | 12–13 мм | Оптимально для воздушного нагрева |
| Длина развернутая | 300–1000 мм (рабочая 300–460 мм) | Для компактных грилей — 30–46 см |
| Радиус изгиба | R-30 (30 мм) | Минимальный для U-формы без деформации |
| Расстояние контактов | 70–73 мм | Стандарт для монтажа на фланце |
| Вес | 0,3–0,5 кг | Легкий, удобен для замены |
| Макс. температура | 600–800°C (оболочка) | Без перегрева в гриле |
Применение в грилях: преимущества и специфика
В грилях ТЭНы Ф2 1 кВт обеспечивают равномерный нагрев рабочей камеры, предотвращая локальные перегревы и обеспечивая сочность продуктов. Они рекомендуются для:
- Промышленных грилей (шашлычницы, барбекю-станции).
- Коптилен и мангалов с воздушным обогревом.
- Пищевого производства: равномерный розовый жар без копоти.
Преимущества нержавеющей стали:
- Коррозионная стойкость к жирам, соли, парам (pH 5–7).
- Долговечность: 5000–10000 часов службы при циклическом нагреве.
- Гигиеничность: соответствует СанПиН для пищевого оборудования.
- По сравнению с углеродистой сталью — в 2–3 раза дольше срок службы в агрессивной среде.
Сравнение с другими формами
| Форма | Преимущества для гриля | Недостатки | Примеры |
|---|---|---|---|
| Ф2 (U-образная) | Компактная, простая замена, равномерный нагрев | Ограниченная длина | Грили, печи |
| Ф1 (прямая) | Максимальная длина | Сложный монтаж | Бойлеры |
| Ф3 (волнообразная) | Больше площадь | Хрупкая при вибрации | Сушилки |
Для гриля 1 кВт оптимально: не перегревает малые камеры (20–50 л), энергосбережение 20–30% по сравнению с 2 кВт.
Монтаж и подключение в гриле
Монтаж прост: фланец или штуцер фиксируется в корпусе гриля, ТЭН располагается вертикально или горизонтально для конвекции. Пошаговая инструкция:
- Подготовка: Отключите питание, очистите посадочное место. Инструменты: ключ 17–19 мм, тестер, термопасту.
- Установка: Вкрутите штуцер G1/2 или фланец Ф2. Расстояние от стенок — 50–100 мм для airflow.
- Подключение: Шпильки M5 к клеммам 220 В (сечение провода 1,5 мм²). Используйте термоусадку или керамику для изоляции.
- Проверка: Мегомметр (>1 МОм), холостой прогрев 30 мин при 50% мощности.
- Безопасность: Заземление, термодатчик (отсечка при 500°C), вентиляция для отвода тепла.
Типичные ошибки: недостаточный зазор — перегрев (локальный >900°C); слабая изоляция — пробой.
Сравнение моделей 1 кВт, 220 В, Ф2 для гриля
| Модель/Источник | Длина (разв./рабочая), см | Диаметр, мм | Цена, руб. (примерно) | Особенности |
|---|---|---|---|---|
| 60A13/1,0-T-220 R30 | 30 / 30 | 13 | 500–800 | Компактный для малых грилей |
| 100A13/1,0-T-220 R30 | 100 / 46 | 13 | 800–1200 | Для средних камер, длина 530 мм общая |
| 78A13/1,0 | 36 (установ.) | 13 | 700–1000 | Штуцер G1/2, воздух |
| 160A12/1,5 (близко) | 160 / 80 | 12 | 900–1500 | Универсал, расстояние контактов 73 мм |
Ближайшие аналоги 1 кВт: длина 30–46 см — для грилей до 40 л; мощность регулируется тиристором для 0,5–1 кВт.
Материалы и производство: почему нержавейка?
Нержавеющая сталь 12Х18Н10Т — стандарт для пищевых ТЭНов: содержит 18% Cr, 10% Ni, титан для стабилизации. Производственный процесс включает:
- Накрутка спирали на оправку.
- Наполнение MgO, волочение, изгиб R-30.
- Анодирование/пассивация для антикоррозии.
Российские заводы, такие как Virage, TDM и Petroten, предлагают кастомизированные решения под гриль: длина ±10%, мощность ±5%.
Экологические аспекты: отсутствие свинца и кадмия, переработка 95%, энергопотребление на 40% ниже газовых аналогов.
Проблемы эксплуатации и ремонт
Частые неисправности:
- Перегорание спирали (при 10% перепада напряжения — 20% снижение срока службы).
- Коррозия (при конденсате — чистка уксусом 5%).
Ремонт: Замена ТЭНа (стоимость 500–1500 руб.), неразборный.
Срок службы: 3000–7000 часов в гриле (при 8 часах в день — 1–2 года). Чтобы продлить срок службы, рекомендуются фильтры воздуха и автоотключение.
Перспективы и инновации
Современные ТЭНы Ф2 продолжают эволюционировать:
- С керамическим покрытием для температуры до +200°C и самоочистки.
- Интеграция с IoT: датчики температуры через Wi-Fi для управления грилями.
- Гибриды 1 кВт с ИК-элементами для нагрева на 30% быстрее.
Рынок ТЭНов для грилей растет на 15% ежегодно благодаря внедрению технологий в сегменте HoReCa.
Давайте более подробно рассмотрим материалы и технологии, используемые для производства ТЭНов, а также актуальные вопросы эксплуатации и возможные насущные проблемы в следующей части статьи.
Технологические особенности производства ТЭНов
Процесс производства ТЭНов из нержавеющей стали формирует основу их эксплуатационных характеристик. Нержавеющая сталь 12Х18Н10Т, выбранная как основной материал, позволяет производить нагревательные элементы, которые не только устойчивы к коррозии, но и имеют повышенную прочность при высоких температурах. Важный этап включает:
- Накрутка спирали: Специализированное оборудование формирует нихромовую спираль, при этом важно учитывать параметры сопротивления для обеспечения необходимой мощности нагрева.
- Изоляция: Наполнение трубки оксидом магния (MgO) обеспечивает превосходную теплоизоляцию и защищает нагревательный элемент от механических повреждений.
- Изгиб трубки: Процесс изгиба до радиуса R-30 осуществляется с высоким уровнем точности, что влияет на качество нагрева.
- Анодирование и пассивация: Эти процессы помогают увеличить защитные свойства поверхности, что дополнительно снижает риск коррозии.
Российские заводы, такие как Virage и TDM, развивают индивидуальные настройки под потребности клиентов, предлагая решения с небольшими отклонениями по длине и мощности, что позволяет адаптировать ТЭНы под разные модели грилей.
Экологическая устойчивость и безопасная эксплуатация
При производстве ТЭНов акцент делается на экологические стандарты. Отсутствие токсичных примесей (таких как свинец и кадмий) обеспечивает безопасность в использовании, а высокая степень переработки (до 95%) делает производство более устойчивым к современным экологическим требованиям.
Дополнительно, низкое энергопотребление по сравнению с традиционными газовыми системами свидетельствует о повышенной энергоэффективности, что помогает уменьшить углеродный след предприятий.
Техническое обслуживание и избежание проблем
При эксплуатации ТЭНов важно соблюдение некоторых правил, которые помогут избежать распространенных неисправностей. Например, регулярная проверка состояния изоляции и электрических соединений позволит предотвратить пробои и возможные перегревы. Также стоит обратить внимание на:
- Очистку системы: Накопление загрязнений может привести к ухудшению теплоотдачи. Рекомендуется регулярно очищать нагревательные элементы от накоплений.
- Контроль температуры: Установите термодатчики для автоматического отключения ТЭНа при превышении предельной температуры, что значительно увеличивает безопасность.
Следует также отметить, что автоматизация процессов через интеграцию с IoT-технологиями позволяет в реальном времени отслеживать состояние оборудования, что способствует оперативному реагированию на возможные неисправности.
Перспективы развития
Будущее ТЭНов для грилей предполагает внедрение инновационных решений. Например, использование кермических покрытий для улучшения теплоотдачи и увеличения срока службы. Также, интеграция с IoT позволит более точно контролировать процессы и улучшить эффективность нагрева.
В условиях растущей конкуренции среди производителей важно предлагать новые решения, такие как комбинированные ТЭНы, сочетающие в себе различные технологии нагрева, что сделает гриль более универсальным инструментом для приготовления пищи.
Заключительные мысли о ТЭНах Ф2
Таким образом, ТЭНы формы Ф2, благодаря своей конструкции и материалам, играют критическую роль в эффективном нагреве грилей. Их использование не только повышает качество приготовленной пищи, но и способствует экономии ресурсов и безопасности на производственных мощностях. Внимание к деталям в производственных процессах и постоянное развитие технологий открывает новые горизонты для усовершенствования оборудования, улучшая комфорт и удобство для пользователей.
