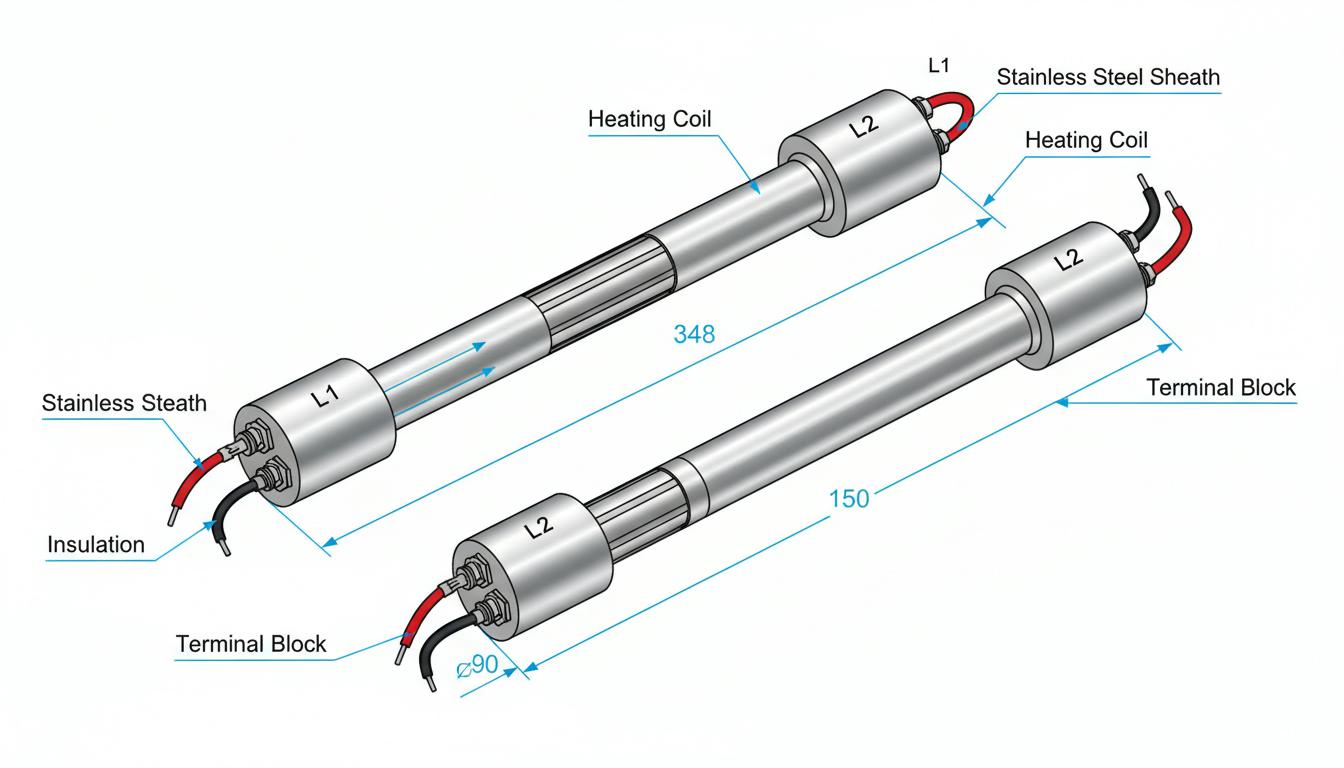

Подключение тэнов без нуля: секреты безопасной установки

Основные схемы подключения ТЭНов без нуля

В трехфазной сети без нуля подключают минимум три ТЭНа для обеспечения баланса между фазами. Две ключевые конфигурации — треугольник и звезда без нуля — позволяют работать на линейном напряжении 380 В.

Схема «треугольник»

• Каждый ТЭН соединяется между двумя соседними фазами: L1-L2, L2-L3, L3-L1.
• Мощность всей системы равна сумме мощностей отдельных ТЭНов.
• Подходит для ТЭНов на 380 В, обеспечивая равномерное распределение тока.
• Пример: три ТЭНа по 2 кВт дают общую мощность 6 кВт, даже если один из элементов выйдет из строя.

Схема «звезда без нуля»

• Первичные выводы всех ТЭНов объединяются в общей нейтральной точке (без подключения к нулю сети).
• Второй вывод каждого ТЭНа подключается к своей фазе (L1, L2, L3).
• Напряжение на каждом ТЭНе — фазное, около 220 В.
• Мощность рассчитывается как сумма мощностей ветвей, допускается как последовательное, так и параллельное соединение.
• При обрыве одного ТЭНа напряжение на оставшихся падает, но система продолжает функционировать.

Эти схемы создают трехпроводную нагрузку, где нулевая точка формируется искусственно в центре соединения, потенциал которой близок к нулю при равном сопротивлении ТЭНов.

Секреты быстрого и безопасного монтажа

Монтаж без нуля сокращает время установки до 10-15 минут, но требует внимательности и аккуратности.

Пошаговая инструкция по установке

1. Подготовка: Соберите инструменты — индикатор напряжения, отвертки, ключи (M4-M8), герметик, фум-ленту, кабель (сечение ≥4 мм² для мощностей >2 кВт), УЗО 30 мА и автомат. Отсоедините питание в щитке и проверьте отсутствие напряжения.
2. Фиксация ТЭНа: Вкрутите в резьбовое гнездо или фланец. Уплотните прокладку герметиком или фум-лентой и затяните контргайку (момент 20-30 Нм), учитывая тепловое расширение.
3. Подключение проводов:
   • На фазные выводы: гайка M4 + шайба + наконечник + гровер + шайба, затяните.
   • Объедините первые выводы в нейтральную точку.
   • Подайте фазы на вторые выводы.
   • Заземление: Зафиксируйте PE-провод на болте корпуса или клемме.
4. Защита: Установите кожух на клеммы, автомат и УЗО.
5. Проверка: Наполните емкость водой и проверьте герметичность в течение 10-15 минут. Измерьте сопротивление изоляции (должно быть >1 МОм), протестируйте под нагрузкой.

Секрет скорости

Для эффективного монтажа заранее подготавливайте перемычки и наконечники, используйте шаблон для последовательности действий — это сократит время установки с 4 часов до 1-2.

Меры безопасности: ключевые правила

Безопасность при подключении ТЭНов без нуля является приоритетом, так как риск смещения потенциала и поражения током выше.

• Всегда отключайте питание перед работой и используйте индикатор.
• Обязательное заземление корпуса и установка УЗО 30 мА — защитит от утечек.
• Не включайте ТЭН без воды или нагреваемой среды.
• Проверяйте сечение кабеля (не менее 1,5 мм², 4 мм² для >2 кВт) и затягивайте контакты — слабые соединения могут приводить к искрению и перегреву.
• Работы должны выполняться только квалифицированным электриком; запрещено менять конструкцию ТЭНа или выполнять пайку/сварку без учета температур.
• Установите датчик контроля или автомат в щитке для отключения при повреждении изоляции.

Расчет мощности и выбор ТЭНов

Правильный расчет мощности является ключевым для безопасного и эффективного функционирования системы.

• Формула для «треугольника»: P_общ = P1 + P2 + P3.
• Для «звезды без нуля»: P_общ = сумма по ветвям; также необходимо учитывать риск дисбаланса.
• Выбор ТЭНов должен совпадать с номиналом сети: 220 В для звезды, 380 В для треугольника. Проверяйте сопротивление: R = U²/P.
• Кабель должен быть медным с соответствующим сечением: I = P / (U√3) для трехфазной сети.

Частые ошибки и их предотвращение

Существуют распространенные ошибки, которые могут привести к проблемам при подключении ТЭНов без нуля.

1. Слабый контакт: Искрит, перегреваются клеммы. Решение — затягивать соединения с использованием гроверов и шайб.
2. Неверное напряжение: ТЭН не греет или выходит из строя. Проверьте расчет под схему.
3. Отсутствие заземления: Может привести к удару током. Всегда подключайте PE.
4. Обрыв ТЭНа в звезде без нуля: Падает мощность. При критичности подключайте ноль.
5. Перегрузка фаз: Дисбаланс между ветвями. Следите за равномерной нагрузкой.
6. Сырые условия монтажа: Провоцируют коррозию. Избегайте влаги и используйте защиту IP.

Примеры из промышленных систем, например, тоннельных печей, показывают, что звезда без нуля на шести ТЭНов по 2 кВт функционирует стабильно даже при обрыве одного элемента, если в звезде остаются два.

Преимущества и недостатки метода без нуля

Каждый метод подключения имеет свои достоинства и недостатки, которые важно учитывать при планировании установки.

Плюсы

• Равномерная нагрузка по фазам, предотвращающая перегрузку.
• Экономия проводов благодаря трехпроводной схеме.
• Устойчивость к обрывам в системе «треугольник».
• Соответствие высоким мощностям, позволяя использовать до 10 кВт и более.

Минусы

• Сложности с балансом в случае неравных ТЭНов; при использовании звезды без нуля возможна потеря мощности.
• Для подключения требуется количество ТЭНов кратно 3; потенциал точки звезды может «плавать» без нуля.
• Сравнение с системой с нулем: при наличии нуля мощность стабильнее, поскольку всегда обеспечивает 220 В на ТЭН.

Практические примеры и экспертные советы

Для эффективного использования ТЭНов в промышленных или бытовых условиях применяются различные схемы подключения:

• Промышленность: Используйте две звезды по 3 ТЭНа (параллельно) без нуля для печей — такие системы работают годами.
• Дом/бойлер: В случае блока ТЭНов целесообразно использовать звезду; рекомендуется добавить терморегулятор и реле для контроля.
• Совет: При критической мощности подключайте ноль к центру звезды. Для повышения надежности — используйте параллельные соединения в ветвях.
• Хранение и эксплуатация: Избегайте влажности и проводите проверку изоляции ежегодно.

Метод подключения ТЭНов без нуля, при строгом соблюдении правил монтажа и расчета, обеспечивает высокую эффективность и повышает срок службы оборудования. Дальнейшие рекомендации и специфические детали монтажа помогут избежать распространенных ошибок и улучшить функциональность систем.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Дополнительные аспекты подключения ТЭНов без нуля

Подключение ТЭНов без нуля требует внимательного подхода не только к самому процессу установки, но и к общей организации системы, включая выбор оборудования и материалов. Эффективная эксплуатация и безопасность системы зависят от правильного выбора компонентов и их качественной интеграции.

Выбор оборудования

При выборе ТЭНов важно учитывать несколько факторов:

• Номинал мощности и напряжения: Идеально подходят ТЭНы, соответствующие используемой схеме — 220 В для звезды без нуля или 380 В для треугольника. Совмещение текущих характеристик обеспечивает оптимальную производительность.
• Материалы: Используйте ТЭНы с корпусами, защищенными от коррозии и механических повреждений, что особенно важно в агрессивных средах.
• Терморегуляторы: Рекомендуется устанавливать терморегуляторы, которые помогут избежать перегрева и программировать работу нагревательных элементов в зависимости от условий эксплуатации.

Монтаж и подключения

Следует обратить внимание на способы подключения и схемы, которые обеспечивают максимальную стабильность и безопасность работы элементов:

• Разделение фаз: При наличии нескольких систем рекомендуется разделение фаз для уменьшения нагрузки. Это поможет сбалансировать общий ток и минимизировать риски перегрузки.
• Качество монтажа: Убедитесь в качестве соединений, так как слабые контакты могут привести к повышенным потерям и перегреву. Используйте подходящие клеммы, учитывая сечение проводов.
• Резервирование: При проектировании систем можно рассмотреть возможность резервирования ТЭНов, что обеспечит непрерывность работы в случае выхода из строя одного из элементов.

Эксплуатация и техническое обслуживание

После завершения монтажа важную роль играет периодическая проверка состояния оборудования и замена изношенных компонентов:

• Регулярные проверки: Проводите плановое техническое обслуживание, включая проверку целостности изоляции и состояния соединений. Это позволит предотвратить потенциальные неисправности.
• Чистка ТЭНов: Удаление налета и коррозии с поверхности элементов увеличит их эффективность и срок службы. Процесс очистки следует выполнять бережно, чтобы не повредить нагревательные элементы.
• Мониторинг температуры: Установите системы контроля температуры, которые будут регулировать работу ТЭНов и слышать срабатывание аварийных сигнализаций в случае превышения предельных значений.

Способы тестирования систем

На этапе запуска и во время эксплуатации важно правильно протестировать систему:

• Тест под нагрузкой: Протестируйте систему с реальной нагрузкой сразу после монтажа, чтобы убедиться в надежности подключения и нормальной работе ТЭНов.
• Измерение сопротивления: Определите параметры теплоотдачи и электрические характеристики, чтобы убедиться в их соответствии проектным данным.
• Система аварийного отключения: Проверьте функцию автоматического отключения при обнаружении перегрева или короткого замыкания. Это обеспечит безопасность эксплуатации системы.

Советы по интеграции современных технологий

Современные решения в области автоматизации и управления могут значительно повысить эффективность работы ТЭНов:

• Системы дистанционного управления: Интеграция с системами «умный дом» позволяет управлять работой ТЭНов удаленно, программировать их работу и оптимизировать энергозатраты.
• Экономические датчики: Установите датчики температуры и давления, которые позволят автоматизировать процессы регулирования и сигнализацию о состоянии системы.
• Интерфейсы для обслуживания: Создайте удобный интерфейс для мониторинга состояния системы, который облегчит быструю диагностику и настройку при необходимости.

Эти рекомендации не только обеспечат надежную работу ТЭНов без нуля, но и продлят срок их службы, минимизируя риски и повышая безопасность. Особенно важно учитывать особенности каждой конкретной установки и использовать качественные материалы и технологии. Чем лучше будет подготовлена система к работе, тем дольше она прослужит без необходимости в ремонте или замене компонентов.
