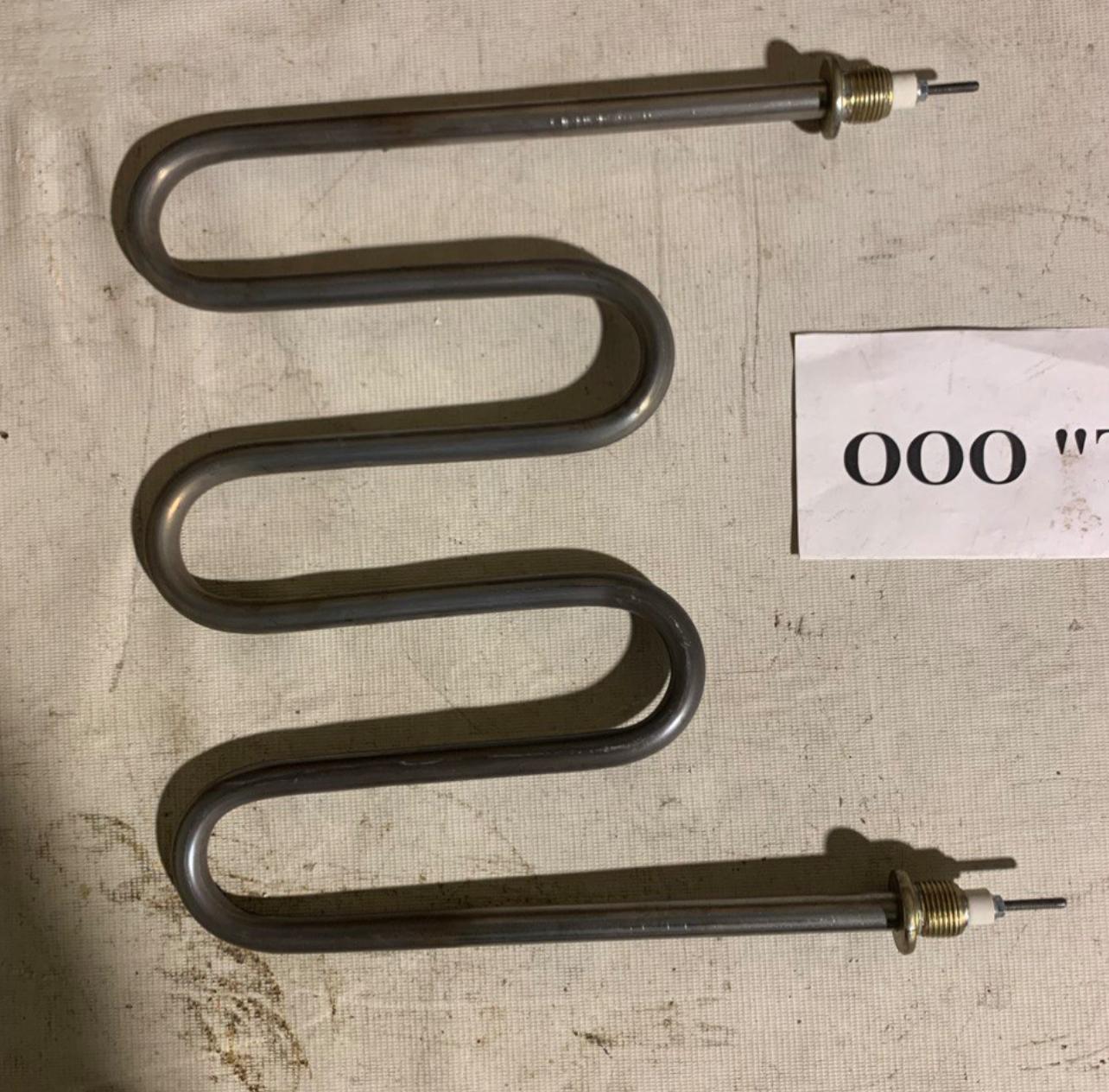

ТЭНы воздушные для печи  полимеризации (порошковая покраска) 140А 13 1,0 S 220 ф4 м/ц 300 трубчатый электронагреватель, резьба М4

ТЭНы воздушные для печи полимеризации: полное руководство по выбору и применению

Воздушные трубчатые электронагреватели (ТЭНы) являются одним из наиболее распространённых и эффективных решений для организации процесса полимеризации порошковых красок в промышленном производстве. Эти электрические калориферы предназначены для нагрева воздуха внутри печей до высоких температур, обеспечивая равномерное запекание полимерного покрытия на металлических и пластиковых изделиях. Для руководителей производственных отделов, инженеров, специалистов по закупкам и техническому обслуживанию, глубокое понимание характеристик, принципов работы и особенностей выбора этих устройств критически важно для организации качественного, экономически эффективного и стабильного производственного процесса.

Ключевые понятия и терминология

• ТЭН (трубчатый электронагреватель): Устройство, преобразующее электрическую энергию в тепловую, состоящее из нагревательной спирали, помещённой в металлическую оболочку и изолированной диэлектриком. В контексте печей полимеризации, ТЭНы выступают основным элементом конвекционного нагрева.
• Полимеризация: Химический процесс отверждения нанесённой порошковой краски под воздействием высокой температуры, в результате которого формируется прочное, однородное и долговечное полимерное покрытие на поверхности изделия. Для качественной полимеризации требуется точный и равномерный температурный режим.
• Конвекционный нагрев: Метод теплопередачи, при котором нагрев происходит за счёт циркуляции нагретого воздуха. В печах полимеризации это достигается работой ТЭНов и вентиляторов, обеспечивающих принудительное перемешивание воздушных масс.
• Оребрение: Специальная конструктивная особенность ТЭНов, представляющая собой дополнительные металлические рёбра на корпусе. Их применение значительно увеличивает площадь теплосъёма и, как следствие, скорость и эффективность передачи тепла воздуху.
• Инертное газовое заполнение: Заполнение внутреннего пространства ТЭНа инертным газом (например, аргоном). Целью является улучшение теплоотвода от нагревательной спирали к корпусу, что снижает риск её перегорания и значительно продлевает срок службы нагревателя.
• U-образная конструкция: Форма ТЭНа, напоминающая подкову. Позволяет более эффективно использовать пространство печи, оптимизируя контакт с воздушным потоком и обеспечивая равномерность нагрева.
• кВт/м³ (киловатт на кубический метр): Единица измерения удельной мощности, используемая для расчёта необходимой мощности нагревательных элементов в зависимости от объёма камеры полимеризации. Является ключевым параметром для проектирования энергоэффективной системы.

Назначение и принцип работы печей полимеризации

Основная задача печи полимеризации — создание оптимальных условий для равномерного расплавления и последующего отверждения порошковой краски, нанесённой на поверхность изделия. Этот процесс критически важен для формирования высококачественного, прочного и эстетически привлекательного покрытия. После электростатического нанесения слоя порошковой краски изделие поступает в печь, где при воздействии температуры свыше 100°C порошок переходит из твёрдого состояния в вязкое, образуя плотную плёнку. Длительный и равномерный нагрев в диапазоне 180–220°C позволяет расплавленной краске заполнить все микронеровности поверхности, формируя однородный пленочный слой с требуемыми эксплуатационными характеристиками.

Конвекционный воздушный нагрев является доминирующим методом в большинстве полимеризационных печей. Принцип действия прост и эффективен: ТЭНы нагревают воздух, который затем принудительно циркулирует по всей камере печи благодаря мощным вентиляторам. Эта принудительная конвекция обеспечивает равномерное распределение тепловых потоков по всему объёму, исключая возникновение «холодных» или «перегретых» зон, что гарантирует стабильное качество полимеризации.

Конструкция и типы воздушных ТЭНов

Воздушные ТЭНы, предназначенные для эксплуатации в печах полимеризации, представляют собой высокотехнологичные изделия, спроектированные для работы в условиях высоких температур и длительных нагрузок.

Основные компоненты и материалы

• Нагревательная нить: Сердцевина ТЭНа, обычно изготавливаемая из нихромовых (сплавы никеля и хрома) или вольфрамовых сплавов. Эти материалы обладают исключительной устойчивостью к длительному нагреву и окислению, что критично для поддержания стабильной мощности.
• Изоляционный материал: Пространство между нагревательной нитью и корпусом ТЭНа заполняется керамической крошкой или магнезитовым порошком. Этот диэлектрический материал предотвращает электрический контакт нити с оболочкой, обеспечивая безопасность эксплуатации и надёжность конструкции даже при высоких температурах.
• Корпус ТЭНа: Наружная оболочка, которая помещает в себя все внутренние компоненты. Для защиты от коррозии и обеспечения длительного срока службы при температурах до 400°C и выше, рекомендуется использовать жаропрочную нержавеющую сталь, например, марки AISI 304 или AISI 321. Использование углеродистой стали или меди возможно для менее требовательных условий, но нержавеющая сталь гарантирует устойчивость к агрессивным условиям и предотвращает преждевременный выход из строя.

Морфология и конфигурации

• Трубчатые ТЭНы с гладким корпусом: Базовая и наиболее распространённая конструкция, отличающаяся надёжностью и простотой. Диаметр корпуса 6-8 мм является оптимальным для эффективной передачи тепла воздуху, способствуя быстрому выходу печи на рабочую температуру.
• Оребренные воздушные нагреватели: Специализированная модификация, разработанная для увеличения площади теплообмена. Рёбра, как правило, из углеродистой или нержавеющей стали, позволяют значительно быстрее и эффективнее прогревать воздух в камере по сравнению с гладкими аналогами. Это особенно важно для высокопроизводительных печей с частыми циклами загрузки.
• Форма конструкции: ТЭНы могут быть прямыми или U-образными (в виде подковы). U-образная форма позволяет более компактно размещать нагревательные элементы, оптимизируя использование внутреннего пространства печи и обеспечивая лучший контакт с воздушным потоком для более равномерного нагрева.
• Дополнительное газовое заполнение: Использование инертного газа, такого как аргон, внутри корпуса ТЭНа. Эта технология значительно улучшает теплоотвод от нагревательной спирали, снижает её рабочую температуру, предотвращает выгорание и увеличивает ресурс устройства на 30-50%.

Технические характеристики воздушных ТЭНов для полимеризации

Выбор ТЭНа должен основываться на тщательном анализе технических параметров, чтобы обеспечить оптимальное функционирование производственного оборудования.

Стандартные параметры

Воздушные ТЭНы для печей полимеризации выпускаются с широким диапазоном технических параметров:

Практический пример: ТЭН 111 А10/1,25-Т-220 ф.6 со штуцером М14х1,5 с дополнительной газовой защитой внутреннего пространства демонстрирует повышенный ресурс и стабильность работы в высокотемпературных условиях. Для компактных установок могут применяться модели типа 140А13 мощностью 1,0 кВт с резьбой М4.

Расчёт требуемой мощности

Один из критических аспектов проектирования системы отопления печи полимеризации — это правильный расчёт требуемой общей мощности ТЭНов. Недостаточная мощность приведёт к медленному нагреву и снижению производительности, избыточная — к неоправданным затратам и потенциальным проблемам с контролем температуры.

Базовая формула расчёта удельной мощности: Требуемая мощность составляет от 4 до 5 кВт на 1 м³ воздуха для большинства стандартных печей. Для малых печей, из-за относительно больших тепловых потерь через стенки, минимальная потребляемая мощность не должна быть ниже 3 кВт на кубический метр.

Полная формула расчёта общей мощности:

P_total = (U_power_density * V) + P_losses + P_compensation

Где:

• P_total — общая требуемая мощность ТЭНов в кВт.
• U_power_density — удельная мощность (4-5 кВт/м³ или не менее 3 кВт/м³ для малых печей).
• V — внутренний объём камеры полимеризации в кубических метрах.
• P_losses — расчётные потери тепла через изоляцию и неплотности стенок печи. Этот параметр зависит от качества теплоизоляции и конструкции печи, может составлять 10-20% от базовой мощности.
• P_compensation — дополнительная мощность для компенсации тепловых потерь при загрузке холодных изделий, а также для обеспечения быстрого выхода на рабочий режим. Зависит от массы и теплоёмкости загружаемых изделий.

Практический пример: Для печи объёмом 2 м³, при стандартном расчёте 4-5 кВт/м³, потребуется минимум 8-10 кВт установленной мощности. Если учесть потери и компенсацию, итоговое значение может достигать 10-12 кВт. Это позволяет обеспечить не только достижение, но и стабильное поддержание необходимой температуры.

Расположение и монтаж ТЭНов в печи

Правильное расположение и качественный монтаж ТЭНов — залог равномерного нагрева и долговечной работы всей системы полимеризации.

Оптимальная схема установки

Наиболее эффективный и востребованный вариант организации системы отопления предусматривает следующую конфигурацию:

• Отдельный внешний короб для нагревательных элементов: К основной рабочей камере полимеризации пристраивается или интегрируется специальный короб (тепловой узел), в котором устанавливаются ТЭНы. Это позволяет изолировать нагревательные элементы от основной рабочей зоны, упростить обслуживание, а также обеспечить более точный контроль над распределением температуры и предотвратить прямой контакт нагревателей с изделиями.
• Размещение вентиляторов: Приточные вентиляторы, обеспечивающие принудительную циркуляцию, обычно располагаются сверху над этим коробом. Они направленно подают холодный воздух непосредственно на нагревательные элементы. Такая схема гарантирует эффективный отбор тепла от ТЭНов и предотвращает их локальный перегрев.
• Система подачи горячего воздуха: Нагретый воздух из короба поступает в камеру полимеризации через специально спроектированные нижние отверстия или воздуховоды, равномерно распределяясь по всему объёму. Это создаёт восходящие конвекционные потоки, обеспечивая однородный температурный профиль и предотвращая образование холодных зон.
• Равномерное распределение: Для достижения максимальной однородности температуры по всей камере критически важны вентиляторы, способные обеспечить интенсивное перемешивание воздушных масс. В таких системах способ размещения нагревательных элементов (настенный или напольный) имеет второстепенное значение по сравнению с общей схемой циркуляции.

Требования к монтажу и креплению

При установке воздушных ТЭНов необходимо учитывать следующие требования для обеспечения безопасности, эффективности и долговечности:

• Ориентация и распределение элементов: Нагреватели должны быть расположены таким образом, чтобы минимизировать образование тепловых «мёртвых» зон и обеспечить максимально равномерный нагрев поверхности изделий. Рекомендуется многоточечное размещение.
• Способ крепления: ТЭНы надёжно крепятся к корпусу печи или к элементам теплового узла с помощью специальных креплений, кронштейнов, фланцевых или винтовых соединений (например, с резьбой М4 или М14х1,5). Крепление должно выдерживать высокие температуры и вибрации.
• Электрическое подключение: Нагреватели подключаются к источнику электропитания через соответствующие высокотемпературные кабели и разъемы. Все соединения должны быть выполнены квалифицированным персоналом с соблюдением требований электробезопасности, включая надлежащее заземление.
• Изоляция и защита: Все электрические соединения должны быть тщательно изолированы. Прохождение кабелей через стенки печи должно быть герметизировано термостойкими материалами для предотвращения утечки тепла и попадания влаги.

Сравнительная таблица: Воздушные ТЭНы против альтернативных систем нагрева

Для принятия обоснованных решений по выбору нагревательной системы важно рассмотреть преимущества и недостатки различных технологий.

Преимущества воздушных ТЭНов для полимеризации

Выбор воздушных ТЭНов для систем полимеризации обусловлен рядом стратегических преимуществ, которые непосредственно влияют на операционную эффективность и экономику предприятия:

• Оптимальное соотношение цены и качества: Воздушные ТЭНы значительно дешевле инфракрасных нагревателей как в приобретении, так и в монтаже, при этом обеспечивая приемлемый уровень эффективности для большинства производственных задач. Это делает их идеальным выбором для малых и средних производств, а также для крупных предприятий с ограниченным бюджетом на старте проекта.
• Простота обслуживания и замены: Конвективный нагрев в полимеризационных камерах распространён гораздо шире терморадиационного. Это означает, что на рынке легко найти необходимые компоненты, а процесс подбора и замены вышедших из строя ТЭНов интуитивно понятен и не требует узкоспециализированных навыков. Простота обслуживания снижает операционные расходы и время простоя.
• Надёжность и долговечность: Качественно изготовленные воздушные ТЭНы, особенно из нержавеющей стали и с инертным газовым заполнением, обеспечивают стабильность работы печи и соблюдение всех технологических процессов запекания порошковой краски на протяжении длительного времени. Это минимизирует риски сбоев и гарантирует предсказуемость производственных циклов.
• Эффективный и равномерный нагрев: При правильном проектировании системы циркуляции воздуха, ТЭНы обеспечивают высокоэффективный и равномерный нагрев по всему объёму печи. Это критически важно для качества полимерного покрытия, особенно на объектах среднего и малого размера, где ИК-излучение может создавать «теневые» зоны.
• Выносливость в экстремальных условиях: Современные воздушные ТЭНы спроектированы для работы в жёстких условиях, включая внешний обдув и кратковременные перегревы, без немедленного выхода из строя. Это повышает их отказоустойчивость и снижает риски внеплановых остановок производства.

Критерии выбора воздушного ТЭНа для печи полимеризации

Для обеспечения эффективности и экономической целесообразности инвестиций, выбор ТЭНа должен быть основан на следующих ключевых критериях:

• Расчётная мощность: Ключевой параметр. Необходимо точно рассчитать общую установленную мощность исходя из объёма камеры (4-5 кВт на 1 м³, но не менее 3 кВт на м³ для компактных печей). Суммарная мощность может быть распределена между несколькими ТЭНами, каждый из которых обычно имеет мощность от 1,0 до 2,5 кВт и более. Переоценка или недооценка мощности может привести к неэффективной работе или перерасходу энергии.
• Диаметр и материал корпуса: Рекомендуется использовать ТЭНы с корпусом из жаропрочной нержавеющей стали (например, AISI 304/321) для максимальной устойчивости к высоким температурам, коррозии и химическим воздействиям агрессивной среды в печи. Диаметр 6-8 мм обеспечивает оптимальный баланс между теплопередачей, механической прочностью и компактностью.
• Тип конструкции (гладкий или оребренный): Для больших объёмов печей и высокопроизводительных систем предпочтительнее оребренные ТЭНы. Они обеспечивают значительно более быстрый прогрев воздуха за счёт увеличенной площади теплообмена по сравнению с гладкими корпусами, что сокращает время цикла полимеризации.
• Напряжение питания: Должно строго соответствовать электросети предприятия (220 В для однофазных или 380 В для трёхфазных систем). Неправильный выбор может привести к выходу из строя оборудования или снижению его производительности.
• Тип соединений и крепления: Необходимо выбрать ТЭНы с резьбовыми соединениями (М4, М14х1,5 и т.д.) или фланцами, совместимыми с конструктивными особенностями вашей печи. Это обеспечивает надёжность монтажа и герметичность.
• Наличие дополнительного газового наполнения: При возможности, всегда следует отдавать предпочтение ТЭНам с инертным газовым заполнением (например, аргоном). Это решение существенно повышает надёжность, долговечность и стабильность работы нагревателя при высоких температурах и пиковых нагрузках.
• Производитель и гарантии: Выбирайте проверенных поставщиков с хорошей репутацией, предоставляющих гарантии на продукцию и качественную техническую поддержку. Это минимизирует риски и обеспечивает доступ к квалифицированной помощи в случае необходимости.

Специальные технические решения, повышающие производительность и надёжность

Применение передовых конструктивных особенностей в ТЭНах может значительно улучшить эксплуатационные характеристики печей полимеризации.

Внутреннее газовое заполнение инертным газом

Использование инертного газа (чаще всего аргона) внутри корпуса ТЭНа — это не просто опция, а важное инженерное решение, обеспечивающее целый комплекс преимуществ:

• Улучшение теплоотвода: Инертный газ имеет лучшую теплопроводность по сравнению с воздухом в вакууме. Это позволяет эффективно отводить тепло от нагревательной нити (спирали) к внешней оболочке ТЭНа, снижая риск локальных перегревов самой спирали.
• Снижение риска выгорания спирали: За счёт более эффективного теплоотвода и отсутствия кислорода, нагревательная нить работает в более щадящем режиме, что значительно снижает вероятность её окисления и перегорания, особенно при пиковых нагрузках или кратковременных сбоях в системе обдува.
• Продление срока службы устройства: Повышенная стабильность работы и снижение термических нагрузок приводят к значительному увеличению ресурса ТЭНа — в среднем на 30-50% по сравнению с обычными аналогами. Это напрямую влияет на снижение TCO и частоту замены компонентов.
• Повышение стабильности работы: В условиях высоких температур и агрессивных производственных сред, газовое заполнение обеспечивает более стабильные и предсказуемые характеристики нагрева, что критически важно для соблюдения технологического процесса полимеризации.

U-образная конструкция ТЭНа

U-образная форма ТЭНа (или форма «подковы») предлагает ряд эргономических и теплотехнических преимуществ:

• Увеличение эффективности теплопередачи: Изогнутая форма позволяет лучше контактировать с воздушным потоком, особенно при принудительной конвекции, что способствует более равномерному и интенсивному нагреву воздуха.
• Оптимизация использования пространства: U-образные ТЭНы позволяют более плотно и рационально размещать нагревательные элементы внутри печи или теплового короба, что особенно актуально для компактных или модернизируемых установок.
• Снижение требуемой длины нагревателя: За счёт изгиба, общая длина нагревательной нити может быть оптимизирована без потери мощности, что упрощает проектирование и сокращает количество необходимых элементов.
• Облегчение монтажа и демонтажа: Зачастую, U-образные конструкции имеют центральное крепление или упрощённые точки фиксации, что облегчает процессы установки, обслуживания и замены элементов.

Принимая во внимание фундаментальные принципы, конструктивные особенности и стратегические преимущества воздушных ТЭНов, следующим шагом для B2B-специалистов является углубление в практические аспекты их внедрения, оптимизации и управления, а также детальный анализ экономического эффекта и возможностей для масштабирования производственных процессов.

Продвинутая практика и внедрение: Оптимизация и управление системами нагрева

После обзора базовых принципов и выбора воздушных ТЭНов для печей полимеризации, фокус смещается на их эффективное внедрение, интеграцию в общую производственную среду и последующее управление для достижения максимальной производительности и минимизации эксплуатационных издержек. Это включает вопросы архитектуры системы, поэтапной реализации, экономического обоснования и анализа практических кейсов.

Архитектура системы и интеграции

Эффективность системы полимеризации с воздушными ТЭНами напрямую зависит от качества её архитектуры и интеграции с другими элементами производственного цикла. Это не просто установка нагревателей, а создание управляемого теплового контура.

• Системы управления температурным режимом (ПИД-регуляторы): Для точного поддержания заданной температуры и динамической реакции на изменения нагрузки (например, при загрузке новых партий изделий) используются Пропорционально-Интегрально-Дифференциальные (ПИД) регуляторы. Они анализируют текущую температуру с датчиков, сравнивают её с целевым значением и корректируют мощность ТЭНов. Это позволяет достигать и поддерживать температурный профиль с точностью до ±1-2°C.
• Мониторинг и автоматизация (SCADA-системы): Для крупных производств критически важна интеграция теплового контура в общую систему диспетчерского управления и сбора данных (SCADA). Это позволяет в реальном времени отслеживать температуру в различных точках печи, мощность потребления ТЭНов, работу вентиляторов, а также собирать исторические данные для анализа и оптимизации процессов. SCADA-системы обеспечивают удалённый контроль, автоматическое ведение отчётности и предиктивную аналитику для профилактического обслуживания.
• Интеграция с производственными линиями: Современные печи полимеризации часто являются частью автоматизированных конвейерных линий. Интеграция систем нагрева с конвейерами, роботизированными манипуляторами для загрузки/выгрузки, а также системами подготовки поверхности (мойка, сушка) позволяет создавать бесшовные производственные цепочки, минимизируя ручной труд и повышая общую производительность.
• Датчики и измерительные приборы: Помимо основных термопар, для всестороннего контроля могут применяться датчики давления (для контроля воздушных потоков), датчики влажности (если это важно для процесса), а также тепловизионные системы для периодического аудита равномерности нагрева на поверхности изделий.
• Вентиляционные системы и воздуховоды: Ключевым элементом архитектуры является правильно спроектированная система принудительной циркуляции воздуха. Она включает в себя высокотемпературные центробежные или осевые вентиляторы, а также систему воздуховодов с регулируемыми заслонками и дефлекторами, которые обеспечивают оптимальное распределение горячего воздуха и предотвращают образование турбулентных или застойных зон.

Пошаговая реализация: Внедрение и масштабирование

Внедрение или модернизация системы нагрева на базе воздушных ТЭНов — это проект, который требует структурированного подхода. Ниже представлена типовая последовательность этапов.

1. Этап 1: Аудит и анализ требований (1-2 недели)
   • Роли: Руководитель проекта, инженер-технолог, инженер-теплотехник.
   • Действия: Оценка текущих производственных потребностей (объёмы, типы изделий, желаемое время цикла), аудит существующей печи (размеры, изоляция, состояние), анализ энергопотребления. Определение целевых показателей (температура, время нагрева, равномерность).
   • Артефакты: Отчёт об аудите, Техническое задание (ТЗ) на проектирование, функциональные требования.
2. Этап 2: Проектирование и расчёт (2-4 недели)
   • Роли: Инженер-проектировщик, инженер-электрик.
   • Действия: Расчёт требуемой мощности ТЭНов (с учётом потерь и компенсации), выбор типа ТЭНов (оребренные, с газовым заполнением), определение оптимальной схемы их размещения и вентиляции. Проектирование системы управления и автоматики. Создание 3D-модели печи и системы нагрева.
   • Артефакты: Проектная документация, электросхемы, схемы размещения ТЭНов и воздуховодов, смета оборудования и работ.
3. Этап 3: Закупка оборудования (4-8 недель)
   • Роли: Специалист по закупкам, руководитель проекта.
   • Действия: Выбор поставщиков ТЭНов и сопутствующего оборудования (вентиляторы, датчики, регуляторы) на основе ТЗ и сметы. Контрактация, логистика. Акцент на сертифицированных поставщиках и оборудовании с гарантией.
   • Артефакты: Договоры поставки, спецификации оборудования.
4. Этап 4: Монтаж и пусконаладка (2-4 недели)
   • Роли: Монтажная бригада, инженер по пусконаладке, инженер АСУ ТП.
   • Действия: Установка ТЭНов, вентиляторов, воздуховодов, датчиков. Подключение электрических цепей. Настройка ПИД-регуляторов и SCADA-системы. Проведение холодных испытаний, тестирование равномерности нагрева, достижение целевой температуры.
   • Артефакты: Протоколы монтажа, акты пусконаладочных работ, отчеты о температурных испытаниях (тепловизионная карта).
5. Этап 5: Обучение персонала и опытная эксплуатация (1-2 недели)
   • Роли: Инженер по обучению, операторы, специалисты по обслуживанию.
   • Действия: Обучение операторов и персонала по обслуживанию работе с новой системой. Контроль за первыми производственными циклами, выявление и устранение мелких недочётов.
   • Артефакты: Инструкции по эксплуатации, программы обучения, журналы опытной эксплуатации.

Контроль качества

• Термографический аудит: Регулярное проведение тепловизионной съёмки внутренней и внешней поверхностей печи для выявления «холодных» зон, утечек тепла и потенциальных проблем с изоляцией.
• Мониторинг температурных профилей: Использование множественных термопар и систем регистрации данных для построения температурного профиля внутри печи во время рабочего цикла, подтверждающего равномерность нагрева.
• Тесты на адгезию покрытия: Регулярные испытания адгезии (сцепления) полимерного покрытия с поверхностью изделия, что является прямым индикатором качества полимеризации.
• Анализ энергопотребления: Постоянный мониторинг фактического потребления энергии для выявления аномалий и оптимизации режимов работы.

Экономический эффект и ROI

Инвестиции в системы нагрева на основе воздушных ТЭНов должны быть обоснованы экономически, демонстрируя быструю окупаемость и снижение операционных расходов.

Расчёт TCO (Total Cost of Ownership — общая стоимость владения): Включает в себя не только первоначальные инвестиции, но и все последующие затраты в течение жизненного цикла оборудования.

TCO = Первоначальные инвестиции + (Энергопотребление * Стоимость_кВтч * Время_работы) + Расходы_на_обслуживание + Стоимость_замены_ТЭНов + Потери_от_простоев

Где:

• Первоначальные инвестиции: Стоимость ТЭНов, вентиляторов, систем управления, монтажных работ.
• Энергопотребление: Основная операционная статья расходов. Оптимизация за счёт правильного расчёта мощности, оребренных ТЭНов и точного управления позволяет значительно сократить эти затраты.
• Расходы на обслуживание: Стоимость регулярных проверок, чистки, калибровки датчиков.
• Стоимость замены ТЭНов: Зависит от срока службы ТЭНов (продление срока службы ТЭНов с газовым заполнением на 30-50% напрямую сокращает эту статью).
• Потери от простоев: Уменьшение количества простоев за счёт надёжности системы и своевременного обслуживания снижает потери производственной мощности и штрафы за срыв сроков.

Примеры ROI (Return on Investment — окупаемость инвестиций):

ROI = ((Выгода от инвестиций - Стоимость инвестиций) / Стоимость инвестиций) * 100%

Выгоды от инвестиций могут включать:

• Снижение энергопотребления: Модернизация старых систем на новые, более эффективные ТЭНы может дать экономию до 15-25% электроэнергии.
• Увеличение срока службы оборудования: Использование ТЭНов из жаропрочной стали с газовым заполнением может увеличить интервал между заменами в 1.5-2 раза, сокращая затраты на запчасти и обслуживание.
• Снижение процента брака: Более равномерный и точный нагрев минимизирует дефекты покрытия, что напрямую увеличивает выход годной продукции и экономит материалы. Снижение брака на 2-5% может принести значительную экономию.
• Повышение производительности: Быстрый выход печи на рабочий режим и сокращение времени цикла за счёт оребренных ТЭНов позволяют увеличить объёмы производства без расширения площадей.

Кейсы из практики

Сценарий 1: Модернизация печи на малом производстве (SMB)

Проблема: Небольшое мебельное производство использовало старую печь полимеризации с гладкими ТЭНами из углеродистой стали. Возникали проблемы с неравномерным нагревом (особенно в углах печи), что приводило к 7-10% брака. ТЭНы выходили из строя каждые 6-8 месяцев, вызывая простои.

Решение: Проведён аудит, рассчитана необходимая мощность (3.5 кВт/м³ для данной компактной печи). Установлены новые U-образные оребренные ТЭНы из нержавеющей жаропрочной стали (AISI 321) с газовым заполнением и диаметром 6 мм. Общая мощность составила 10 кВт (вместо прежних 8 кВт). Интегрирован новый ПИД-регулятор с двумя температурными датчиками в разных зонах печи.

Результат: Процент брака снизился до 1-2%. Срок службы ТЭНов увеличился до 18-24 месяцев, сократив затраты на замену и простои в три раза. Время выхода на рабочую температуру сократилось на 20%. ROI проекта составил 14 месяцев.

Сценарий 2: Новая производственная линия на крупном предприятии (Enterprise)

Проблема: Крупный машиностроительный завод запускал новую линию порошковой окраски с высокой производительностью и жёсткими требованиями к качеству покрытия для различных типов деталей (массивные чугунные блоки и тонкостенные алюминиевые корпуса).

Решение: Проектирование комплексной гибридной системы нагрева: на входе печи установлены инфракрасные керамические нагреватели для быстрого предварительного нагрева массивных деталей, а основная зона полимеризации оснащена мощными оребренными ТЭНами из нержавеющей стали (общая мощность 76 кВт для печи КП-1900) с газовым заполнением. Внедрена многоканальная SCADA-система для точного контроля температурного профиля в 12 точках печи, автоматического управления всеми нагревательными элементами и вентиляторами, а также для сбора данных и предиктивной аналитики. Система интегрирована с конвейером и центральной АСУ ТП завода.

Результат: Достигнута заданная производительность в 1500 деталей в смену. Универсальность системы позволила работать с широким ассортиментом продукции без изменения настроек. Процент брака составил менее 0.5%. Сбор данных SCADA позволил в дальнейшем оптимизировать энергопотребление на 10% за счёт интеллектуального управления режимами нагрева и предиктивной диагностики.

Чек-лист по выбору и эксплуатации ТЭНов для печей полимеризации

Для принятия информированных решений и поддержания эффективности системы нагрева, используйте следующий чек-лист:

При выборе ТЭНа:

• ✅ Правильно ли рассчитана общая мощность, исходя из объёма печи и потенциальных потерь (4-5 кВт/м³)?
• ✅ Выбран ли материал корпуса ТЭНа, соответствующий условиям эксплуатации (нержавеющая жаропрочная сталь для высоких температур)?
• ✅ Обоснован ли выбор между гладкими и оребренными ТЭНами с точки зрения требуемой скорости нагрева и бюджета?
• ✅ Соответствует ли напряжение питания ТЭНа электросети предприятия (220В/380В)?
• ✅ Совместимы ли типы соединений (штуцеры, фланцы, резьба) с конструкцией печи?
• ✅ Рассмотрена ли опция газового заполнения для продления срока службы и повышения надёжности?
• ✅ Предоставляет ли поставщик гарантии и техническую поддержку?

При монтаже и эксплуатации:

• ✅ Обеспечено ли оптимальное расположение ТЭНов для равномерного нагрева по всему объёму камеры?
• ✅ Надёжно ли закреплены ТЭНы, чтобы выдерживать высокие температуры и вибрации?
• ✅ Выполнено ли электрическое подключение в соответствии со стандартами безопасности и с использованием термостойких материалов?
• ✅ Функционирует ли система принудительной циркуляции воздуха эффективно, обеспечивая равномерный воздухообмен?
• ✅ Установлены ли терморегуляторы (ПИД-регуляторы) для точного контроля и поддержания температуры?
• ✅ Проводятся ли регулярные проверки состояния ТЭНов, изоляции, контактов и чистоты рёбер (для оребренных)?
• ✅ Обучен ли персонал правилам эксплуатации и базовому техническому обслуживанию?
