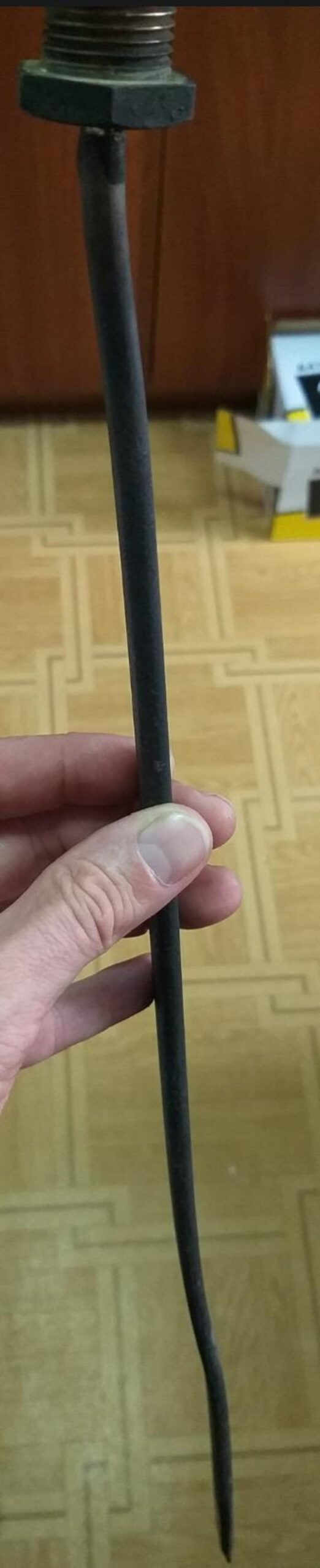

Тэны воздушные длина 580мм,резьба М20*1,5

Воздушные ТЭНы длиной 580 мм, резьба М20*1,5: стратегический выбор для промышленных систем обогрева

При выборе компонентов для систем промышленного обогрева воздуха, сушильных камер, вентиляционных установок или тепловых завес, трубчатые электрические нагреватели (ТЭНы) являются ключевым элементом. В частности, воздушные ТЭНы стандартизированной длины 580 мм с резьбовым соединением М20*1,5 представляют собой распространенное и эффективное решение. Этот формат обусловлен потребностями большинства типовых промышленных и бытовых установок, обеспечивая баланс между эффективностью нагрева, компактностью размещения и унифицированной интеграцией.

Ключевые понятия и терминология

• Трубчатый электрический нагреватель (ТЭН): Электронагревательный прибор, состоящий из металлической трубки, внутри которой находится нагревательная спираль из нихрома или другого высокоомного сплава, изолированная от трубки прессованным диэлектриком (обычно оксидом магния). При прохождении электрического тока спираль нагревается, передавая тепло через диэлектрик и внешнюю оболочку к окружающей среде.
• Воздушный ТЭН: Разновидность ТЭНа, специально разработанная для нагрева газовых сред, преимущественно воздуха. Часто оснащается оребрением для увеличения площади теплоотдачи и улучшения конвекции.
• Оребрение: Дополнительные металлические пластины (ребра), приваренные или напрессованные на внешнюю поверхность трубки ТЭНа. Значительно увеличивают площадь контакта с нагреваемой средой, повышая эффективность теплообмена и снижая температуру поверхности самого ТЭНа, что продлевает его срок службы.
• Резьба М20*1,5: Метрическая резьба с номинальным наружным диаметром 20 мм и шагом 1,5 мм. Является стандартом для крепления ТЭНа в монтажные отверстия оборудования, обеспечивая надежное и герметичное соединение.
• ГОСТ 13268-88: Государственный стандарт, регулирующий общие технические условия для трубчатых электрических нагревателей, включая их классификацию, параметры и требования к производству.

Конструктивные особенности и инженерные решения

Длина ТЭНа 580 мм и резьба М20*1,5 не являются случайными параметрами; они определяют область его применения и удобство интеграции. Прямая (линейная) форма наиболее распространена, что упрощает монтаж и обеспечивает равномерное распределение тепла по всей длине рабочей зоны.

• Длина 580 мм: Оптимальна для большинства стандартных воздуховодов, камер и шкафов, позволяя эффективно размещать нагревательные элементы без избыточных габаритов. Это обеспечивает адекватное время контакта воздуха с нагретой поверхностью для достижения заданной температуры.
• Резьба М20*1,5: Представляет собой универсальный стандарт для крепления. Это означает, что ТЭНы с такой резьбой легко взаимозаменяемы и совместимы с широким спектром оборудования, оснащенным соответствующими монтажными фланцами или втулками. Надежное резьбовое соединение критично для предотвращения вибраций и обеспечения герметичности в условиях потока воздуха.
• Материалы изготовления:
  • Углеродистая сталь: Стандартный и наиболее экономичный выбор для большинства воздушных сред без агрессивных примесей и экстремальных температур. Обеспечивает достаточную долговечность при сухом нагреве воздуха.
  • Нержавеющая сталь (например, AISI 304, AISI 321): Используется в условиях повышенной влажности, наличии конденсата, коррозионно-активных газов или при высоких температурах. Обеспечивает значительно увеличенный срок службы и стабильность характеристик. Резьба также выполняется из нержавеющей стали для совместимости.
  • Титан: Применяется в крайне агрессивных средах, например, с химически активными газами или при необходимости максимальной коррозионной стойкости. Это наиболее дорогостоящий вариант, но его выбор оправдан в случаях, когда простой оборудования критичен, а замена элементов затруднена и дорога.
• Тип оребрения: Оребренные ТЭНы, как правило, предпочтительнее для нагрева воздуха. Ребра увеличивают площадь теплообмена в 2-3 раза по сравнению с гладкой трубкой, что позволяет:
  • Значительно ускорить процесс нагрева воздуха.
  • Снизить удельную поверхностную мощность ТЭНа, что предотвращает его перегрев и увеличивает срок службы.
  • Уменьшить общие габариты нагревательного блока для заданной мощности.

Принцип действия и сферы применения

Принцип работы воздушного ТЭНа основан на конверсии электрической энергии в тепловую. Нагретый корпус ТЭНа передает тепло движущемуся воздушному потоку за счет конвекции. Для максимальной эффективности критически важен достаточный и равномерный обдув.

Сферы применения ТЭНов 580 мм с резьбой М20*1,5 обширны и охватывают как бытовые, так и промышленные сегменты:

• Системы вентиляции и кондиционирования (HVAC): Дополнительный подогрев приточного воздуха в холодное время года, предотвращение обмерзания, поддержание комфортной температуры в помещениях.
• Сушильные камеры и шкафы: Нагрев воздуха для сушки древесины, пищевых продуктов, лакокрасочных покрытий, а также в промышленных процессах обезвоживания.
• Тепловые завесы и пушки: Создание барьера из теплого воздуха на входах в помещения или локальный обогрев строительных площадок.
• Технологическое оборудование: Нагрев газовых смесей в различных химических процессах, создание заданных температурных режимов в лабораторном и промышленном оборудовании, например, в печах отжига или термоформовочных машинах.
• Сельское хозяйство: Обогрев птичников, теплиц, сушилок для зерна.

Оптимизация выбора: экономические и технические критерии

Выбор оптимального воздушного ТЭНа — это баланс между техническими требованиями, стоимостью приобретения и эксплуатационными расходами. Принимая решение, необходимо учитывать следующие факторы:

Таблица 1: Сравнительный анализ материалов корпуса ТЭНов для различных условий эксплуатации

• Мощность: Определяется необходимой скоростью нагрева и требуемой температурой воздушного потока. Формула для оценки требуемой мощности (P) при нагреве воздуха: P = Q * ρ * Cp * ΔT, где Q – объемный расход воздуха (м³/с), ρ – плотность воздуха (кг/м³), Cp – удельная теплоемкость воздуха (кДж/(кг*°C)), ΔT – требуемый перепад температур (°C). Типовой диапазон для ТЭНов 580 мм — от 0,5 кВт до 5 кВт и выше, в зависимости от диаметра трубки и конструкции оребрения.
• Рабочее напряжение: Стандартными являются 220 В (однофазное) и 380 В (трехфазное), что соответствует большинству промышленных электросетей. Выбор напряжения влияет на номинальный ток и, соответственно, на требования к коммутационной аппаратуре и сечению кабеля. Низковольтные ТЭНы (12 В, 24 В) редко используются для таких мощностей из-за высоких токов и усложнения схем.
• Диаметр трубки: Варьируется от 8 до 16 мм, наиболее распространен 13 мм. Больший диаметр трубки обычно позволяет увеличить мощность ТЭНа и его механическую прочность, но может повлиять на возможность установки в компактные системы.
• Тип резьбового соединения: Хотя М20*1,5 является стандартом, всегда следует перепроверять совместимость с монтажной частью вашего оборудования, чтобы избежать проблем при установке.
• Долговечность и надежность: Зависят от качества изготовления ТЭНа, правильного выбора материала и соблюдения условий эксплуатации. Инвестиции в ТЭНы из высококачественной нержавеющей стали или титана могут значительно снизить риски простоя оборудования и затраты на замену в долгосрочной перспективе.

Понимание базовых характеристик и стратегических аспектов выбора воздушных ТЭНов является лишь первым шагом. Далее мы углубимся в практические вопросы внедрения, тонкости монтажа, эффективную эксплуатацию и обслуживание, а также рассмотрим реальные кейсы применения, чтобы максимизировать экономическую отдачу от ваших инвестиций в системы промышленного обогрева.

Внедрение и эксплуатация воздушных ТЭНов: от инсталляции до оптимизации производительности

Эффективность и долговечность воздушных ТЭНов длиной 580 мм с резьбой М20*1,5 определяются не только их техническими характеристиками, но и качеством инсталляции, правильностью эксплуатации и регулярностью обслуживания. В этой части мы рассмотрим архитектурные аспекты интеграции, пошаговые инструкции по монтажу, ключевые моменты в обслуживании и реальные сценарии применения, которые демонстрируют экономический эффект.

Архитектура систем обогрева с ТЭНами 580 мм/М20*1,5

Интеграция воздушных ТЭНов в общую систему обогрева требует внимательного подхода к проектированию, учитывающего как электрические, так и аэродинамические параметры. Основные компоненты системы:

• Нагревательный блок (кассета): Обычно состоит из нескольких ТЭНов, установленных в общей раме или воздуховоде. Резьба М20*1,5 обеспечивает жесткое крепление каждого ТЭНа к стенке кассеты или монтажной пластине. Расстояние между ТЭНами должно быть достаточным для обеспечения равномерного обдува и предотвращения взаимного перегрева.
• Система управления температурой: Включает датчики температуры (термопары, терморезисторы), контроллеры (термостаты, ПИД-регуляторы) и исполнительные устройства (контакторы, твердотельные реле). Точное управление температурой критично для технологических процессов и энергоэффективности.
• Система вентиляции: Вентилятор или группа вентиляторов, обеспечивающие необходимую скорость и объем воздушного потока через нагревательный блок. Недостаточный обдув приведет к перегреву ТЭНов и их преждевременному выходу из строя.
• Система электропитания и защиты: Включает автоматы защиты, контакторы, реле тока, УЗО (устройство защитного отключения). Для мощных ТЭНов (свыше 2 кВт) рекомендуется использовать отдельные питающие линии с соответствующим сечением кабеля.

При проектировании важно учитывать динамику системы: скорость нагрева, инерционность, возможность регулирования мощности (например, путем поэтапного включения групп ТЭНов или использования симисторных регуляторов).

Пошаговая реализация и монтаж

Правильный монтаж — залог долгой и безаварийной работы ТЭНа. Ниже представлен чек-лист и этапы установки.

Чек-лист: Подготовка к монтажу воздушного ТЭНа

• Проверено ли соответствие ТЭНа проектной документации (длина, резьба, мощность, напряжение, материал)?
• Осмотрен ли ТЭН на предмет механических повреждений (трещины, деформации трубки, повреждение резьбы)?
• Достаточно ли свободного пространства для установки и последующего обслуживания?
• Подготовлены ли необходимые инструменты (гаечные ключи, динамометрический ключ, отвертки, тестер)?
• Проверена ли электрическая сеть на соответствие напряжению и достаточность мощности?
• Есть ли все необходимые крепежные элементы (уплотнительные прокладки, гайки)?
• Обеспечена ли система заземления?

Этапы установки воздушного ТЭНа с резьбой М20*1,5

1. Подготовка монтажного отверстия: Убедитесь, что резьбовое отверстие в оборудовании чистое, без заусенцев и точно соответствует резьбе М20*1,5. При необходимости используйте калибровочную пробку.
2. Установка уплотнения: Наденьте на резьбовую часть ТЭНа соответствующую уплотнительную прокладку (термостойкий силикон, фторопласт или паронит, в зависимости от рабочей температуры и среды). Это обеспечит герметичность соединения.
3. Монтаж ТЭНа: Аккуратно вставьте ТЭН в монтажное отверстие. Накрутите фиксирующую гайку на резьбу ТЭНа. Затяните гайку с рекомендованным моментом (обычно 20-30 Нм для резьбы М20*1,5), используя динамометрический ключ. Перетягивание может повредить резьбу или деформировать корпус ТЭНа, а недотягивание приведет к неплотному соединению и утечкам воздуха.
4. Электрическое подключение:
   • Отключите электропитание на главном щитке.
   • Подключите провода питания к клеммам ТЭНа, строго соблюдая схему подключения (фаза, ноль, заземление). Используйте наконечники для надежного контакта.
   • Убедитесь в отсутствии короткого замыкания между клеммами и на корпус ТЭНа с помощью мультиметра (измерьте сопротивление изоляции).
   • Подсоедините заземляющий провод к соответствующей клемме ТЭНа или корпусу оборудования.
5. Проверка обдува: Перед первым запуском убедитесь, что система вентиляции функционирует, и ТЭНы будут обдуваться воздухом со скоростью не менее 5-6 м/с. Для оребренных ТЭНов это критически важно для предотвращения перегрева и обеспечения номинальной теплоотдачи.
6. Тестовый запуск: Подайте питание и проведите краткосрочный тестовый запуск, контролируя температуру ТЭНа и равномерность его нагрева.

Эксплуатация, обслуживание и повышение долговечности

Регулярное обслуживание и соблюдение правил эксплуатации продлевают срок службы ТЭНов и обеспечивают стабильность работы системы.

• Обеспечение достаточного обдува: Это самый важный фактор. При снижении скорости обдува (например, из-за засорения фильтров вентиляционной системы) поверхностная температура ТЭНа резко возрастает, что приводит к деградации изоляции и спирали.
• Регулярная очистка: На оребрении могут скапливаться пыль, ворс, жир и другие загрязнения, что ухудшает теплоотдачу. Рекомендуется периодическая очистка ТЭНов (сухой щеткой, сжатым воздухом или специализированными растворами, если это позволяют материалы). Частота очистки зависит от запыленности среды эксплуатации.
• Контроль электрических параметров: Периодически проверяйте сопротивление изоляции ТЭНа (мегаомметром) и ток потребления. Снижение сопротивления изоляции (ниже 0,5 МОм) указывает на проблемы, а изменение тока может свидетельствовать об обрыве спирали или изменении номинальной мощности.
• Избегание агрессивных сред: Если ТЭН из углеродистой стали эксплуатируется во влажной или агрессивной среде, срок его службы будет значительно ниже номинального. Пересмотрите выбор материала при первых признаках коррозии.

Таблица 2: Рекомендации по периодичности обслуживания воздушных ТЭНов

Кейсы применения и экономический эффект

Рассмотрим несколько сценариев использования воздушных ТЭНов 580 мм/М20*1,5, демонстрирующих их универсальность и экономическую эффективность.

Кейс 1: Оптимизация сушильной камеры для малого предприятия (SMB)

Малое предприятие по производству керамики использовало устаревшие инфракрасные лампы для сушки изделий, что приводило к неравномерному прогреву и высокому энергопотреблению. Внедрение кассеты из шести оребренных воздушных ТЭНов длиной 580 мм (2 кВт каждый, 380 В) с резьбой М20*1,5, подключенных к простой системе терморегулирования, позволило:

• Сократить время сушки на 25% за счет равномерного конвективного нагрева.
• Снизить энергопотребление на 15% благодаря более высокой эффективности и точному контролю температуры.
• Увеличить ресурс нагревательных элементов в 3 раза по сравнению с лампами, минимизируя простои и затраты на замену.

Расчет ROI показал окупаемость инвестиций в течение 12 месяцев за счет снижения операционных расходов и увеличения производственной мощности.

Кейс 2: Модернизация приточной вентиляции крупного склада (Enterprise)

Крупный логистический центр столкнулся с проблемой недостаточного подогрева приточного воздуха в зимний период, что приводило к дискомфорту персонала и риску повреждения товаров. Была реализована система из нескольких нагревательных секций, каждая из которых содержала 12 оребренных ТЭНов из нержавеющей стали длиной 580 мм (3 кВт каждый, 380 В) с резьбой М20*1,5. Выбор нержавеющей стали был обусловлен высокой влажностью в приточном воздухе.

• Обеспечен стабильный подогрев приточного воздуха до +18°C при внешней температуре до -25°C.
• Интеграция с централизованной системой диспетчеризации и ПИД-регулированием позволила гибко управлять мощностью, оптимизируя энергопотребление в зависимости от внешней температуры.
• За счет высокой надежности ТЭНов из нержавеющей стали и продуманной системы обдува, плановое обслуживание сократилось на 40%, а внеплановые остановки практически исключены.

Экономический эффект проявился в снижении потерь рабочего времени, улучшении условий труда и защите товаров от порчи из-за холода, что в совокупности принесло миллионные сбережения ежегодно.

Кейс 3: Системы обогрева для химического производства (Regulated Environment)

На предприятии по производству специализированных полимеров требовался точный и безопасный нагрев газовой смеси, содержащей агрессивные испарения. Стандартные ТЭНы быстро выходили из строя из-за коррозии. Решение было найдено в использовании индивидуально изготовленных ТЭНов длиной 580 мм с резьбой М20*1,5, корпус которых был выполнен из титана. Каждый ТЭН оснащался встроенным термоограничителем.

• Значительно (в 5 раз) увеличен межремонтный интервал, сокращены затраты на обслуживание и замену.
• Повышена безопасность процесса за счет высокой химической стойкости титана и дополнительных средств контроля температуры.
• Достигнута стабильность температурного режима, что критично для качества конечного продукта.

Несмотря на высокую первоначальную стоимость титановых ТЭНов, расчет TCO показал, что общие эксплуатационные расходы снизились на 30% за три года за счет минимизации простоев и исключения аварийных ситуаций.
