тэнр60А10/1.0к220

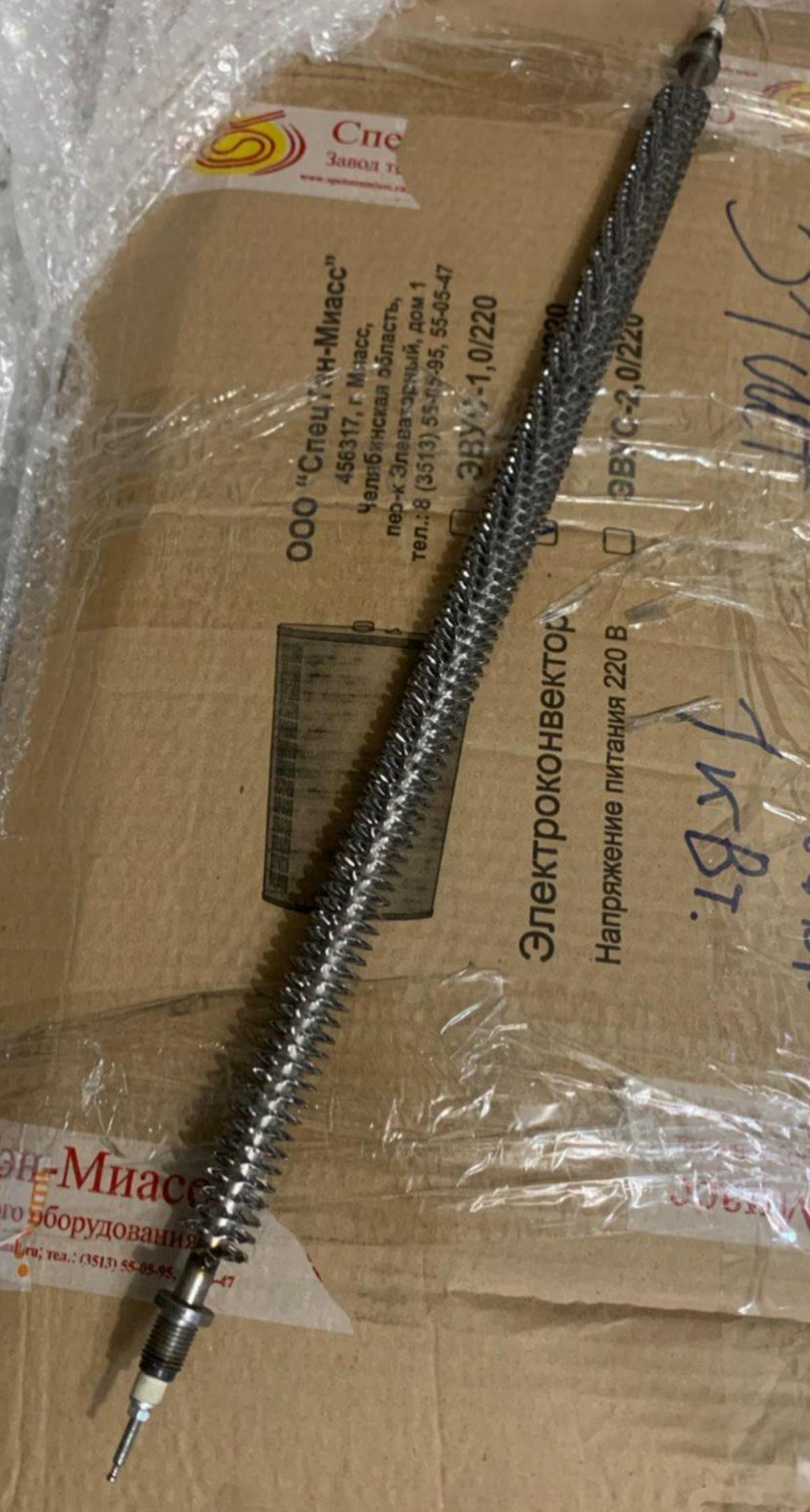

ТЭНР60А10/1.0к220 — это тип трубчатого электронагревателя (ТЭНа) мощностью 1,0 кВт, рассчитанный на напряжение 220 В и имеющий длину около 60 см с трубкой диаметром примерно 10 мм (обозначение «60А10» обычно указывает на длину 600 мм и диаметр 10 мм). Основное применение таких элементов — нагрев воздуха или газовых сред в системах отопления, вентиляции или промышленного оборудования.

Для руководителей проектов, инженеров по закупкам и технических специалистов выбор правильного трубчатого электронагревателя (ТЭНа) является критически важным этапом, определяющим эффективность, надежность и безопасность промышленных систем. Модель ТЭНР60А10/1.0к220 представляет собой стандартное, но высокоэффективное решение для специфических задач по нагреву воздушных и газовых потоков. Понимание его характеристик и нюансов применения позволяет оптимизировать капитальные (CAPEX) и операционные (OPEX) затраты.

Основные технические характеристики ТЭНР60А10/1.0к220 и их бизнес-импликации

Глубокий анализ технических параметров ТЭНа позволяет принимать обоснованные решения, влияющие на жизненный цикл оборудования и экономическую эффективность.

• Длина: примерно 600 мм (60 см). Этот параметр определяет физическую совместимость с монтажными узлами оборудования, такими как воздухонагреватели, промышленные сушильные шкафы или вентиляционные каналы. Неправильный выбор длины может привести к необходимости дорогостоящей модификации оборудования или снижению эффективности теплообмена из-за недостаточной площади нагрева.
• Диаметр трубки: около 10 мм. Диаметр трубки влияет на удельную поверхностную мощность (УПМ) ТЭНа, то есть на количество тепла, выделяемое с квадратного сантиметра его поверхности. Для нагрева воздуха этот параметр критичен, поскольку высокая УПМ без достаточного обдува ведет к перегреву поверхности ТЭНа (свыше 450 °C), сокращению срока службы и риску возгорания. Оптимальный диаметр обеспечивает баланс между компактностью и безопасной рабочей температурой.
• Мощность: 1,0 кВт. Этот показатель напрямую связан с теплопроизводительностью и энергопотреблением. Мощность в 1 кВт является относительно невысокой, что делает такой ТЭН пригодным для локального нагрева или в составе многоэлементных нагревательных блоков, где требуется точное регулирование температуры и равномерное распределение тепла. Расчет необходимой мощности для конкретного объема и скорости потока воздуха — ключевой фактор для достижения заданной температуры при минимальных энергозатратах.
• Напряжение: 220 В. Стандартное однофазное напряжение, распространенное как в бытовых, так и во многих промышленных сетях. Это упрощает подключение и снижает требования к электроинфраструктуре по сравнению с трехфазными системами, но ограничивает максимальную мощность отдельного ТЭНа, что часто компенсируется использованием нескольких элементов.
• Материал трубки: чаще всего углеродистая сталь (иногда нержавеющая сталь). Выбор материала обусловлен рабочей средой.
  • Углеродистая сталь: экономичный вариант для нагрева чистого, сухого воздуха или неопасных газовых смесей. Ее недостаток — подверженность коррозии во влажных или агрессивных средах, что снижает долговечность и может требовать частой замены, увеличивая общие эксплуатационные расходы (TCO).
  • Нержавеющая сталь (например, AISI 304, AISI 316): значительно дороже, но обеспечивает высокую коррозионную стойкость в условиях повышенной влажности, наличии агрессивных примесей в воздухе или химически активных газовых сред. Выбор нержавеющей стали оправдан для пищевой, фармацевтической промышленности, химических производств, где требования к чистоте среды и долговечности оборудования критичны.
• Назначение: нагрев подвижного воздуха и газовых смесей с воздушным потоком не менее 6 м/с (для типовых оребренных моделей) до рабочей температуры корпуса около 450 °C. Требование к скорости потока воздуха является фундаментальным. Без адекватного обдува, особенно для ТЭНов с высокой УПМ, происходит локальный перегрев, что ведет к выходу из строя нагревательного элемента. Для оребренных ТЭНов этот показатель позволяет эффективно отводить тепло, поддерживая безопасную температуру на поверхности.
• Конструкция: может иметь ребристый (оребренный) корпус для увеличения теплоотдачи и повышения эффективности. Оребрение значительно увеличивает площадь теплообмена, что позволяет использовать ТЭНы меньшего размера для достижения той же теплопроизводительности или повысить мощность при сохранении безопасной температуры поверхности. Это особенно актуально для систем с ограниченным пространством или где требуется максимальная эффективность теплообмена с воздушной средой.
• Подключение: резьбовые штуцеры или фланцы, монтаж обычно в воздухонагревателях, котлах, промышленных обогревателях. Стандартизированные типы подключений обеспечивают надежную фиксацию и герметичность, минимизируя утечки тепла и обеспечивая безопасность. Выбор между штуцером и фланцем зависит от рабочего давления, вибронагрузок и требований к демонтажу.

Ключевые понятия и терминология в контексте промышленных ТЭНов

Для принятия информированных решений важно четко понимать специфическую терминологию отрасли:

• ТЭН (Трубчатый ЭлектроНагреватель): Электрический нагревательный элемент, состоящий из металлической трубки, внутри которой находится резистивная спираль (нихромовая проволока) и изоляционный наполнитель (чаще всего оксид магния). Назначение — преобразование электрической энергии в тепловую.
• Оребрение: Специальные металлические пластины (ребра), напаянные или навитые на поверхность трубки ТЭНа. Увеличивает площадь теплообмена с окружающей средой (воздухом или газом), повышая эффективность нагрева и снижая температуру поверхности самого ТЭНа.
• Удельная поверхностная мощность (УПМ): Мощность, приходящаяся на единицу площади рабочей поверхности ТЭНа, измеряется в Вт/см². Критический параметр, определяющий температуру поверхности ТЭНа и его срок службы. Для воздуха УПМ должна быть ниже, чем для воды.
• Рабочая среда: Вещество (жидкость, газ, воздух), которое нагревается ТЭНом. Определяет требования к материалу трубки и конструкции ТЭНа.
• Воздухонагреватель: Устройство, предназначенное для нагрева воздушного потока, часто используемое в системах вентиляции, кондиционирования и воздушного отопления. ТЭНы являются одним из ключевых элементов таких систем.
• Терморегулятор (Термостат): Устройство для поддержания заданной температуры путем автоматического включения/выключения нагревательного элемента. Интеграция с терморегулятором увеличивает энергоэффективность и точность поддержания температуры.
• Коэффициент теплоотдачи: Мера эффективности передачи тепла от поверхности ТЭНа к рабочей среде. Оребрение значительно увеличивает этот коэффициент для воздушных сред.

Сравнительный анализ ТЭНов для различных промышленных задач: выбор оптимального решения

Выбор конкретной модели ТЭНа, такой как ТЭНР60А10/1.0к220, всегда должен основываться на комплексном анализе требований проекта, включая технические характеристики, условия эксплуатации, бюджет и ожидаемый срок службы. Ниже представлена сравнительная таблица различных типов нагревательных элементов, с акцентом на факторы, критичные для B2B-заказчиков.

Таким образом, ТЭНР60А10/1.0к220 позиционируется как оптимальное решение для систем, где требуется эффективный нагрев подвижного воздуха с умеренной мощностью, обеспечивающее баланс между стоимостью, производительностью и надежностью, особенно при использовании оребренной конструкции. При этом крайне важно строго соблюдать условия эксплуатации, особенно по части обеспечения требуемой скорости воздушного потока.

Принимая во внимание фундаментальные параметры и критерии выбора нагревательных элементов, следующим шагом для промышленных предприятий и системных интеграторов становится стратегическое планирование их внедрения, оптимизации и долгосрочной эксплуатации, что позволит не только достичь проектных мощностей, но и минимизировать риски, а также максимизировать возврат инвестиций.

Продвинутая практика и внедрение ТЭНов в промышленные системы

После тщательного выбора нагревательного элемента, такого как ТЭНР60А10/1.0к220, решающее значение приобретают стратегии его интеграции и эксплуатации. Для достижения максимальной эффективности и снижения совокупной стоимости владения (TCO) необходимо системно подходить к вопросам проектирования, монтажа, автоматизации и обслуживания.

Пошаговая реализация проектов с использованием ТЭНов

Внедрение ТЭНов в промышленные процессы должно проходить через несколько четко определенных этапов, каждый из которых требует участия профильных специалистов и контроля качества.

1. Этап 1: Технический аудит и детальное проектирование (3-4 недели)
   • Цель: Определение точных требований, расчет теплопотерь, выбор оптимальной конфигурации ТЭНов.
   • Роли: Инженер-теплотехник, инженер-электрик, технолог производства.
   • Артефакты: Техническое задание (ТЗ) на нагревательную систему, схемы электрических соединений, план расположения ТЭНов, расчеты потребляемой мощности и ожидаемой теплопроизводительности, оценка возврата инвестиций (ROI) за счет повышения эффективности или снижения расходов.
   • Контроль качества: Согласование ТЗ со всеми заинтересованными сторонами, проверка расчетов на соответствие отраслевым стандартам и нормам безопасности.
   • Метрики: Дельта температур (ΔT) до и после нагревателя, объем нагреваемой среды, удельная тепловая нагрузка на ТЭН.
2. Этап 2: Закупка и логистика (2-6 недель)
   • Цель: Приобретение ТЭНов и сопутствующего оборудования (терморегуляторы, датчики, силовые блоки) у надежных поставщиков.
   • Роли: Менеджер по закупкам, инженер по качеству.
   • Артефакты: Договоры поставки, сертификаты качества на продукцию, графики поставки.
   • Контроль качества: Проверка соответствия поставленных компонентов спецификациям проекта, входной контроль качества (визуальный осмотр, замеры сопротивления изоляции).
   • Метрики: Срок поставки, процент брака при входном контроле.
3. Этап 3: Монтаж и подключение (1-2 недели)
   • Цель: Физическая установка ТЭНов в оборудование и их электрическое подключение.
   • Роли: Монтажник, электрик, инженер по автоматизации.
   • Артефакты: Акты выполненных работ, протоколы электроизмерений (сопротивление изоляции, сопротивление заземления).
   • Контроль качества: Соблюдение правил электробезопасности (ПУЭ, ПТЭЭП), правильность коммутации, надежность креплений, отсутствие механических повреждений ТЭНов. Проверка качества воздушного потока в зоне ТЭНа (для оребренных моделей крайне важен равномерный и достаточный обдув).
4. Этап 4: Ввод в эксплуатацию и настройка (2-5 дней)
   • Цель: Первичный запуск системы, калибровка датчиков, настройка контроллеров и проверка функциональности.
   • Роли: Инженер по автоматизации, оператор оборудования.
   • Артефакты: Протокол пусконаладочных работ, инструкции по эксплуатации, журнал обучения персонала.
   • Контроль качества: Достижение проектных температурных режимов, стабильность работы, проверка работы защитных систем (аварийное отключение при перегреве, срабатывание автоматики).
   • Метрики: Точность поддержания температуры (± °C), время выхода на рабочий режим.
5. Этап 5: Мониторинг и обслуживание (постоянно)
   • Цель: Поддержание работоспособности системы, оптимизация энергопотребления, предупреждение сбоев.
   • Роли: Оператор, инженер по обслуживанию.
   • Артефакты: Журналы планово-предупредительных ремонтов (ППР), данные системы SCADA/IIoT, отчеты о потреблении энергии.
   • Контроль качества: Регулярные осмотры, очистка оребрения от загрязнений, проверка электрических контактов, контроль токов и напряжений. Использование системы предиктивного обслуживания (PdM) для анализа данных и прогнозирования отказов.
   • Метрики: Среднее время наработки на отказ (MTBF), время до ремонта (MTTR), энергопотребление (кВтч/единицу продукции), коэффициент готовности.

Оптимизация производительности и снижение эксплуатационных расходов

Долгосрочная эксплуатация ТЭНов, особенно в B2B-сегменте, требует постоянного внимания к вопросам энергоэффективности и минимизации простоев. Это достигается за счет следующих подходов:

• Интеллектуальное управление температурой: Использование продвинутых ПИД-регуляторов (PID controllers) вместо простых термостатов позволяет более точно поддерживать заданную температуру, минимизируя перегревы и недогревы, что приводит к значительной экономии электроэнергии (до 15-20% по сравнению с дискретным управлением).
• Системы мониторинга и сбора данных (SCADA/IIoT): Интеграция ТЭНов в централизованные системы контроля позволяет в реальном времени отслеживать их состояние (температуру поверхности, потребляемый ток, напряжение, состояние обдува). Это дает возможность оперативно реагировать на аномалии и предотвращать аварийные ситуации.
• Предиктивное обслуживание (PdM): Анализ данных от IIoT-датчиков (например, вибрации, сопротивления изоляции, микроколебаний температуры) позволяет прогнозировать износ ТЭНа и планировать его замену до наступления критического отказа.


  Применение PdM может сократить количество аварийных остановок производства на 50-70% и продлить срок службы оборудования на 20-40%. Расчет ROI от внедрения PdM обычно показывает окупаемость инвестиций в течение 12-24 месяцев за счет снижения простоев и оптимизации затрат на запчасти.

• Очистка и ревизия: Регулярная очистка оребрения ТЭНов от пыли и загрязнений (например, раз в 3-6 месяцев, в зависимости от запыленности среды) критична для поддержания высокой теплоотдачи. Налет даже в 1 мм может снизить эффективность теплообмена на 10-15%, приводя к росту энергопотребления и сокращению срока службы элемента.

Кейсы применения и отраслевые паттерны

Рассмотрим несколько сценариев использования ТЭНов, включая ТЭНР60А10/1.0к220, в различных промышленных условиях.

Кейс 1: Модернизация системы вентиляции и отопления на малом складе (SMB)

• Задача: Повысить температуру в рабочей зоне склада с +5°C до +18°C и обеспечить приток свежего воздуха, снизив при этом энергопотребление по сравнению со старыми конвекторами.
• Решение: Установка модульных приточных вентиляционных установок с блоками из ТЭНов ТЭНР60А10/1.0к220. Каждый блок состоял из 5-7 таких ТЭНов, обеспечивая общую мощность 5-7 кВт на одну приточную систему. Использовались оребренные варианты для максимальной теплоотдачи при заданном воздушном потоке.
• Результат:
  • Снижение энергопотребления на 25% за счет точного регулирования температуры и более эффективного теплообмена.
  • Обеспечение комфортных рабочих условий и соответствие санитарным нормам.
  • ROI проекта составил 18 месяцев за счет экономии на электроэнергии и снижения затрат на ремонт старых систем.

Кейс 2: Интеграция в крупную промышленную сушильную камеру (Enterprise)

• Задача: Обеспечить равномерный нагрев воздуха до 120°C в сушильной камере для пиломатериалов с объемом 50 м³, поддерживая стабильную влажность и температуру для предотвращения деформации.
• Решение: Разработка многозональной системы нагрева с использованием 40 единиц ТЭНР60А10/1.0к220, распределенных по четырем контурам, каждый с индивидуальным ПИД-регулятором. Выбраны ТЭНы из нержавеющей стали для устойчивости к повышенной влажности. Внедрена система принудительной циркуляции воздуха с датчиками потока.
• Результат:
  • Достигнута равномерность температуры ±2°C по всему объему камеры.
  • Сокращение цикла сушки на 15% за счет оптимизированного теплового режима.
  • Уменьшение брака продукции на 10% за счет исключения перегревов и недостаточной сушки.
  • Система мониторинга с интеграцией в SCADA обеспечила преддиктивное обслуживание и сократила незапланированные простои на 30%.

Кейс 3: Система подогрева воздуха для чистых помещений (Regulated Industry — Фармацевтика)

• Задача: Поддержание стерильности и заданной температуры (+22°C ±1°C) в чистом помещении класса ISO 7, где требуется постоянный приток высокофильтрованного воздуха.
• Решение: Использование ТЭНров ТЭНР60А10/1.0к220 с трубками из высококачественной нержавеющей стали AISI 316L, прошедшими специальную обработку для предотвращения выделения частиц. Элементы были интегрированы в многоступенчатую систему вентиляции с HEPA-фильтрами, а система управления включала резервирование по принципу N+1 для обеспечения непрерывности работы. Каждый ТЭН снабжен индивидуальными датчиками температуры и системами безопасности, сертифицированными по GMP стандартам.
• Результат:
  • Обеспечение стабильного температурного режима и соответствие строгим требованиям стандартов чистых помещений.
  • Высокая надежность системы благодаря резервированию и качественным компонентам.
  • Минимальные риски контаминации благодаря выбору материалов и конструкций.
  • Длительный срок службы оборудования, снижение затрат на валидацию и сертификацию за счет предсказуемости работы.

Чек-лист: Выбор и внедрение ТЭН для B2B-заказчиков

Для эффективного принятия решений и контроля на всех этапах проекта рекомендуется использовать следующий чек-лист:

1. Оценка потребностей:
   • Каков требуемый объем и скорость нагреваемой среды (воздух/газ)?
   • Какова начальная и целевая температура среды?
   • Каковы особенности среды (влажность, агрессивные примеси, запыленность)?
   • Каковы ограничения по монтажному пространству?
2. Выбор ТЭНа:
   • Соответствует ли длина и диаметр ТЭНа конструктивным особенностям оборудования?
   • Достаточна ли мощность ТЭНа для требуемой теплопроизводительности?
   • Подходит ли материал трубки (углеродистая/нержавеющая сталь) для рабочей среды?
   • Требуется ли оребрение для повышения эффективности теплообмена?
   • Совместимо ли напряжение ТЭНа с существующей электросетью?
3. Экономическое обоснование:
   • Рассчитан ли TCO (начальные инвестиции + эксплуатационные расходы + обслуживание + утилизация)?
   • Каков потенциальный ROI от внедрения выбранного ТЭНа (энергоэффективность, снижение простоев)?
   • Включены ли в бюджет расходы на сопутствующее оборудование (автоматика, датчики, системы безопасности)?
4. Реализация и эксплуатация:
   • Разработан ли детальный план монтажа и подключения?
   • Предусмотрены ли системы контроля и автоматизации (ПИД-регуляторы, SCADA/IIoT)?
   • Есть ли план планово-предупредительных ремонтов и предиктивного обслуживания?
   • Обучен ли персонал работе с новым оборудованием?
   • Проведены ли пусконаладочные работы и тестовые испытания?
