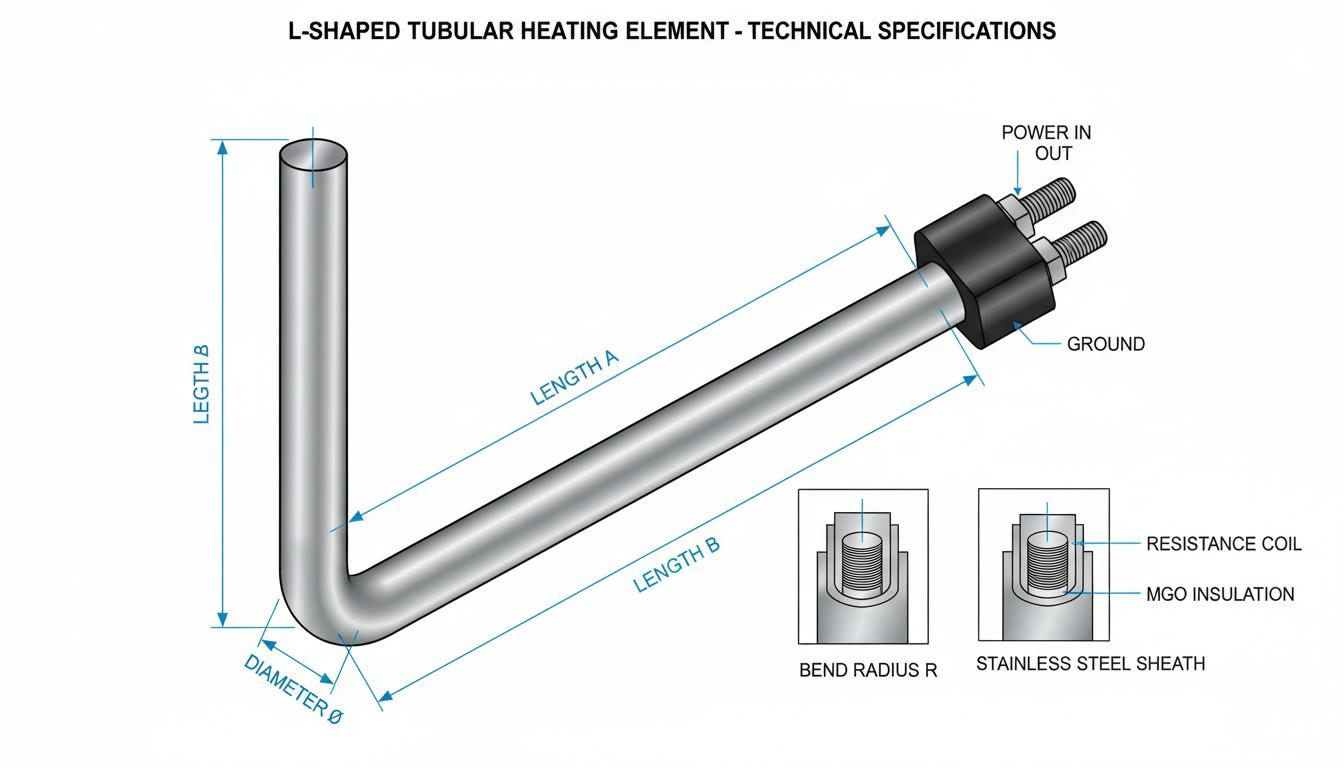

Тэнр120А10/3,0к380R20ф2шМ14*1,5 и флажки М4: Полное руководство по выбору и применению

1. Что такое ТЭНР120А10/3,0К380R20Ф2ШМ14*1,5?

Трубчатый электрический нагреватель (ТЭН) под обозначением ТЭНР120А10/3,0К380R20Ф2ШМ14*1,5 представляет собой высокоэффективный элемент нагрева, предназначенный для работы в промышленных и бытовых условиях. Его расшифровка выглядит следующим образом:

• ТЭН — трубчатый электрический нагреватель;
• Р — тип нагревательного элемента для воздуха;
• 120 — длина трубки в сантиметрах (1,20 м);
• A — длина контактного стержня (40 мм);
• 10 — диаметр трубки в миллиметрах;
• 3,0К — мощность 3,0 кВт;
• 380 — номинальное напряжение 380 В;
• R20 — радиус изгиба трубки 20 мм;
• Ф2 — форма нагревателя;
• Ш — наличие штуцера;
• М14*1,5 — резьбовое соединение диаметром 14 мм, шаг резьбы 1,5 мм.

Этот ТЭН, обладая мощностью 3 кВт, подходит для разнообразных теплообменных систем, работающих на трехфазном электроснабжении.

2. Технические характеристики ТЭНР120А10/3,0К380R20Ф2ШМ14*1,5

3. Особенности и преимущества данной модели

• Воздушный нагреватель обеспечивает эффективный нагрев воздуха, что делает его идеальным для работы в хорошо вентилируемых помещениях.
• Компактные размеры делают ТЭН идеальным для использования в ограниченных пространствах, например, в тепловых пушках и конвекторах.
• Форма Ф2 и радиус изгиба R20 позволяют легко интегрировать нагреватель в существующие системы.
• Штуцер М14*1,5 облегчает установку и гарантирует надежное крепление.
• Работа на 380 В позволяет использовать ТЭН в различных промышленных установках.

4. Как выбрать ТЭН 120А10/3,0К380R20Ф2 с учетом эксплуатации

Критерии выбора:

• Совместимость по напряжению и мощности: Убедитесь, что ТЭН работает на 380 В и имеет необходимую мощность (3 кВт).
• Размеры и форма: Параметры трубки и радиус изгиба должны соответствовать монтажному пространству.
• Материал трубки: Используйте углеродистую или нержавеющую сталь, исходя из условий эксплуатации.
• Тип крепления и подключения: Штуцер М14*1,5 обеспечивает надежность, а клеммы М4 — стандарт подключения.
• Условия эксплуатации: Гарантируйте достаточную вентиляцию для повышения безопасности и эффективности.

5. Применение ТЭН 120А10/3,0К380R20Ф2

Этот ТЭН широко используется в:

• Промышленных и бытовых системах воздушного отопления, таких как тепловые пушки и сушилки;
• Вентиляционных системах, где требуется теплообмен;
• Электрообогревателях и промышленных установках нагрева воздуха.

6. Что такое флажки М4 и их роль

Флажки М4 представляют собой контактные клеммы с резьбой или плоской площадкой диаметром М4, обеспечивающие:

• Надежный электрический контакт: Упрощают монтаж и демонтаж ТЭНа.
• Хорошую проводимость: Обеспечивают стойкость к коррозии и надежность соединения.
• Универсальность: Могут использоваться как для подключения проводов, так и для крепления ТЭНа в ходе его эксплуатации.

7. Инструкция по подключению и установке ТЭН 120А10/3,0К380R20Ф2Ш

Необходимые инструменты и материалы:

• Ключи для резьбовых соединений;
• Отвертки;
• Изолирующие материалы;
• Мультиметр;
• Провода с клеммами и флажками М4.

Пошаговый процесс:

1. Отключите питание.
2. Установите ТЭН в корпус, используя штуцер М14*1,5.
3. Подключите провода к клеммам.
4. Изолируйте открытые контакты.
5. Проверьте подключение мультиметром.
6. Включите питание и проверьте работоспособность.
7. Обеспечьте хорошую вентиляцию.

8. Советы по эксплуатации и безопасности

• Обеспечьте постоянный поток воздуха вокруг ТЭНа.
• Исключите эксплуатацию без вентиляции для предотвращения перегрева.
• Проверяйте состояние проводов и изоляцию.
• Регулярно следите за надежностью крепления.

9. Дополнительные рекомендации

При выборе аналогов учитывайте мощность, напряжение, диаметр и форму ТЭНа. Ссылаясь на стандарты, вы сможете обеспечить надежность и безопасность в эксплуатации.

Теперь, когда мы подробно рассмотрели конструкцию и эксплуатацию ТЭНа, необходимо уделить внимание вопросам, касающимся его монтажа и подключения, чтобы обеспечить максимальную эффективность работы данного оборудования.

10. Рекомендации по выбору и настройке системы управления для ТЭНов

Правильная настройка системы управления крайне важна для оптимизации работы ТЭНР120А10/3,0К380R20Ф2ШМ14*1,5. В этом разделе рассмотрены основные аспекты выбора и настройки контроллеров и термостатов, чтобы обеспечить эффективность работы нагревателя и безопасность эксплуатации.

10.1. Выбор системы управления

• Автоматические термостаты: Оптимальный выбор для поддержания заданной температуры и минимизации риска перегрева. Рекомендуется использовать модели, которые имеют возможность регулировки диапазона температур.
• Программируемые контроллеры: Предоставляют возможность заранее устанавливать график работы ТЭНа, что позволяет экономить электроэнергию и продлить срок службы устройства.
• Датчики температуры: Такие устройства помогают отслеживать текущие параметры и отправлять сигналы контроллерам, что обеспечивает более точную настройку работы ТЭНа.
• Панели управления: Выбор панели управления зависит от специфики применения. Это может быть как простая кнопочная панель, так и более сложная с ЖК-дисплеем и функциями мониторинга.

10.2. Настройка системы управления

1. Установка датчиков: Датчики должны быть установлены в таких местах, чтобы они могли достоверно измерять температуру воздуха и в то же время быть защищенными от механических повреждений.
2. Настройка температурных порогов: Важно установить правильные температурные пороги для включения и отключения ТЭНа, чтобы избежать перегрева.
3. Проведение тестирования: После установки контроллеров и датчиков рекомендуется провести тестирование системы, чтобы убедиться, что настройки работают правильно и нагреватель функционирует в номинальном режиме.

11. Устранение неполадок ТЭНа

Иногда, несмотря на надежность конструкции ТЭН 120А10/3,0К380R20Ф2, могут возникнуть некоторые критерии, требующие внимания. Ниже приведены распространенные проблемы и их возможные решения.

12. Обслуживание и уход за ТЭНом

Для продления срока службы ТЭН 120А10/3,0К380R20Ф2 и сохранения его эксплуатационных характеристик потребуется регулярное обслуживание.

• Периодическая проверка внутренней изоляции: Это поможет предотвратить электрические утечки и повысить безопасность.
• Чистка: Удаление пыли и грязи с поверхности нагревателя и воздуховодов улучшит теплообмен.
• Контроль рабочих параметров: Регулярная проверка температуры и давления позволит быстро выявлять аномалии в работе ТЭНа.

13. Заключение

При правильном выборе, установке и регулярном обслуживании ТЭНР120А10/3,0К380R20Ф2ШМ14*1,5 показывает высокую эффективность и надежность. Правильная эксплуатация и использование систем управления позволяют не только обеспечить безопасность, но и снизить эксплуатационные расходы.

Не забывайте тщательно следить за состоянием всех крепежных элементов и подключений, чтобы предотвратить аварийные ситуации и максимально продлить срок службы вашего оборудования.

В дальнейших статьях мы обсудим дополнительные компоненты, которые могут улучшить работу системы обогрева, а также рассмотри особенности их интеграции с существующими системами.
