ТЭНП 4,5.12.0,012Н100: Все, что нужно знать о характеристиках и применении

Основные характеристики ТЭНП 4,5.12.0,012Н100

• Тип: Патронный ТЭН (ТЭНП) — нагревательный элемент в форме металлической полой трубки с внутренней нагревательной спиралью.
• Диаметр оболочки: около 12 мм (возможно, соответствует параметру в маркировке — «12»).
• Мощность: в диапазоне от нескольких сотых ватт до 5 кВт; мощность данного устройства составляет около 4,5 кВт (по первой цифре маркировки).
• Напряжение: 12–400 В переменного или постоянного тока.
• Материал оболочки: нержавеющая сталь, что обеспечивает коррозионную стойкость, а также возможность работы в агрессивных средах.
• Максимальная температура оболочки: до 500 °C.
• Длина холодной части: обычно не менее 15 мм, что позволяет безопасно подключать элемент без перегрева.
• Длина провода: стандарт — 25 см, возможны индивидуальные заказы.
• Изоляция и герметизация: внутри оболочки расположена спираль из сплава Х20Н80Н, спрессованная электроизоляционным наполнителем; конец с контактами герметично заварен и защищён от влаги герметиком.

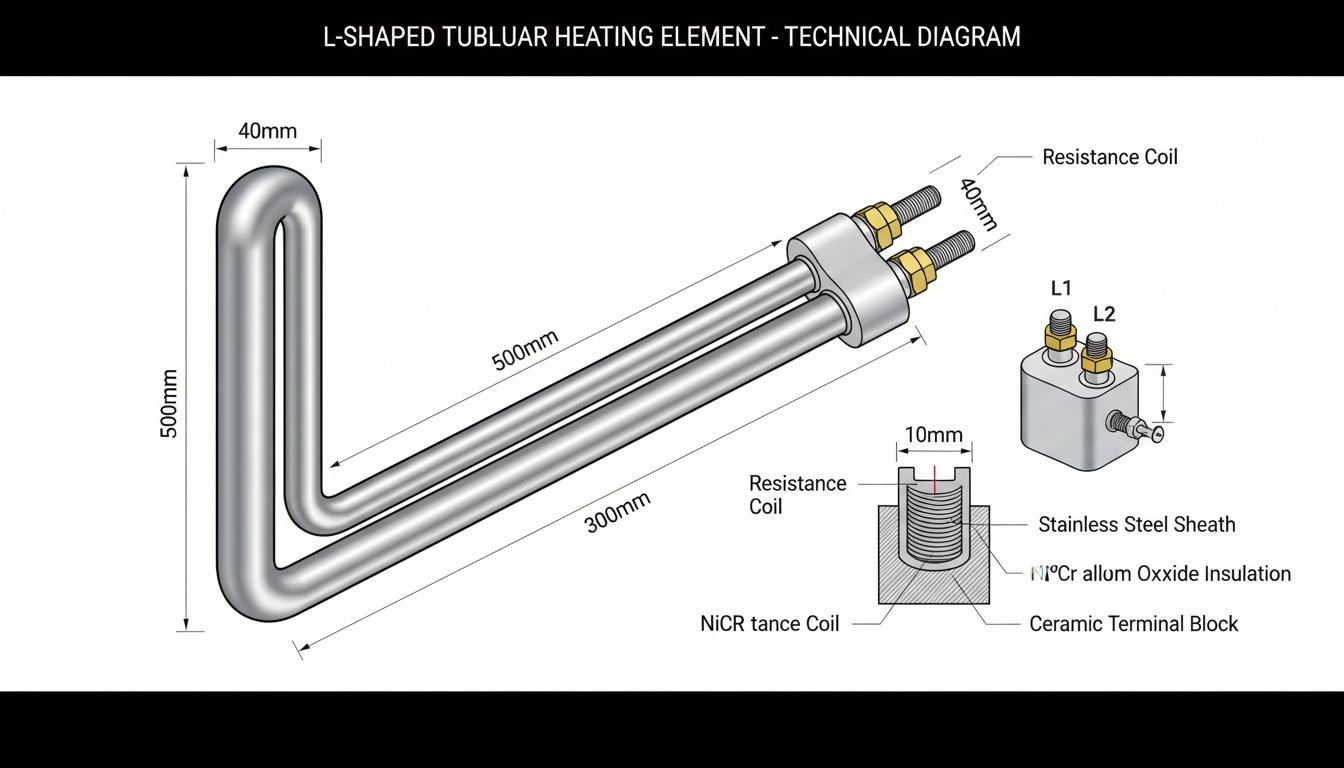

Конструкция и принципы работы

ТЭНП включает следующие основные компоненты:

• Металлическая трубка (патрон) с расположенной внутри нагревательной спиралью.
• Спираль намотана на сердечник и изолирована от оболочки электроизоляционным порошковым наполнителем.
• Одна сторона герметично запаяна, другая содержит контактные выводы, заключённые в термостойкий кабель.
• Технология изготовления сводит к минимуму риски короткого замыкания между витками, что повышает надёжность.
• Повышенная плотность мощности — до 25 Вт/см² — позволяет эффективно нагревать пресс-формы и промышленные узлы без перегрева.

Области применения

• Нагрев пресс-форм и технологического оборудования в таких отраслях, как пластиковое литьё, формовка и металлургия.
• Локальный точечный нагрев: благодаря круглому сечению и компактным размерам, ТЭНП удобно устанавливать в ограниченных пространствах.
• Работа в условиях агрессивной среды: защитные свойства материала и качественная герметизация позволяют использовать устройство в химической промышленности.
• Замена и монтаж без остановки оборудования: простота монтажа и демонтажа без прерывания работы повышает эксплуатационную эффективность.

Технические параметры (примерные)

Особенности маркировки ТЭНП 4,5.12.0,012Н100

Маркировка ТЭНП 4,5.12.0,012Н100 может быть расшифрована следующим образом:

• 4,5: мощность в кВт.
• 12: диаметр оболочки в мм.
• 0,012: возможно, характеристика по сопротивлению или энергоёмкости (точная интерпретация зависит от производителя).
• Н100: информация о материале и конструктивном исполнении (например, Н — нержавеющая сталь, 100 — тип сплава или спецификация).

Для точной расшифровки маркировки рекомендуется обратиться к заводской документации конкретного производителя.

Рекомендации по эксплуатации и безопасности

• Температура в зоне герметизации не должна превышать 250 °C для избежания повреждений выводов и герметика.
• Контроль температуры оболочки и её прогрев осуществляется с помощью датчиков и терморегуляторов.
• Использовать нагреватель, соответствующий параметрам напряжения и мощности, для предотвращения перегрева.
• Монтаж и демонтаж следует выполнять при отключённом питании.
• При эксплуатации учитывать влажность и агрессивность среды — хотя патронные ТЭНы имеют хорошую герметизацию, для особо химически агрессивных условий может потребоваться дополнительная защита.

С учетом вышеперечисленных характеристик и рекомендаций по эксплуатации, ТЭНП 4,5.12.0,012Н100 представляет собой высокоэффективный и надежный элемент, который можно успешно использовать в различных промышленных приложениях.

Технические аспекты, на которые стоит обратить внимание, обеспечивают не только надежность работы устройства, но и безопасность в процессе эксплуатации. Дальнейшее внимание будет уделено практическим аспектам установки и применения ТЭНП в различных условиях.

Установка ТЭНП 4,5.12.0,012Н100

Установка патронного электрического нагревательного элемента ТЭНП 4,5.12.0,012Н100 требует соблюдения определённых рекомендаций для гарантии его надёжной и безопасной работы. Процесс монтажа нельзя выполнять без предварительного отключения питания, что критически важно для предотвращения электрических ударов и повреждений оборудования.

Подготовка к установке

• Инструменты: необходимо подготовить инструменты для монтажа, включая отвертки, плоскогубцы и инструменты для резки, если необходимо освободить место для установки.
• Проверка состояния: перед установкой важно убедиться в отсутствии видимых повреждений на нагревателе и его проводах. Это поможет избежать ненужных поломок в процессе эксплуатации.

Этапы установки

1. Отключение электроэнергии: перед установкой необходимо отключить питание на участке, где будет осуществляться работа.
2. Выбор места установки: выбрать конструктивно подходящее место для установки ТЭНП, учитывая минимально допустимые расстояния до окружающих объектов.
3. Монтаж нагревателя: установить ТЭНП в подготовленное отверстие, обеспечив правильное направление и плотное прилегание. Убедитесь, что холодная часть элемента фактически заключена в корпус оборудования и не нагревается до критических температур.
4. Подключение электрических выводов: выполните подключение проводов с учётом рекомендуемой схемы подключения. Убедитесь в надёжности контактов для предотвращения перегрева и короткого замыкания.
5. Проверка соединений: перед включением устройства убедитесь, что все соединения выполняются надёжно и без перекрытий.
6. Включение питания: после завершения монтажа подключите питание и проверьте работу ТЭНП на предмет правильной работы и отсутствия аномалий.

Техническое обслуживание и уход

Регулярное техническое обслуживание является ключом к поддержанию работоспособности ТЭНП 4,5.12.0,012Н100 и продлению его срока службы. Рекомендуется выполнять следующие процедуры:

• Очистка: периодически очищайте нагревательный элемент от загрязнений и накипи, особенно если используется в условиях труднопроницаемой среды.
• Проверка состояния: регулярно проверяйте состояние оболочки, выводов и герметичности. Изменения внешнего вида могут сигнализировать о повреждениях и необходимости замены.
• Контроль параметров: следите за работоспособностью системы, контролируйте температуру и электрическое сопротивление. Регулярные замеры помогут избежать перегрева.

Альтернативные решения

В зависимости от специфики применения, возможно использование других типов нагревательных элементов. Например, если требуется более равномерный распределенный нагрев, можно рассмотреть инфракрасные или пленочные элементы. Эти устройства могут подойти в тех случаях, когда важна скорость нагрева и возможна необходимость в большой площади нагрева.

Сравнение с аналогами

Заключение

Таким образом, ТЭНП 4,5.12.0,012Н100 зарекомендовал себя как надёжный и эффективный элемент для локального нагрева в различных областях. Правильная установка, регулярное техническое обслуживание, а также осведомлённость о возможных альтернативных решениях обеспечат не только долговечность, но и максимальную эффективность его использования в производственных процессах.
