ТЭНП 15.16.0.5Н220: Все, что нужно знать о характеристиках и применении устройства

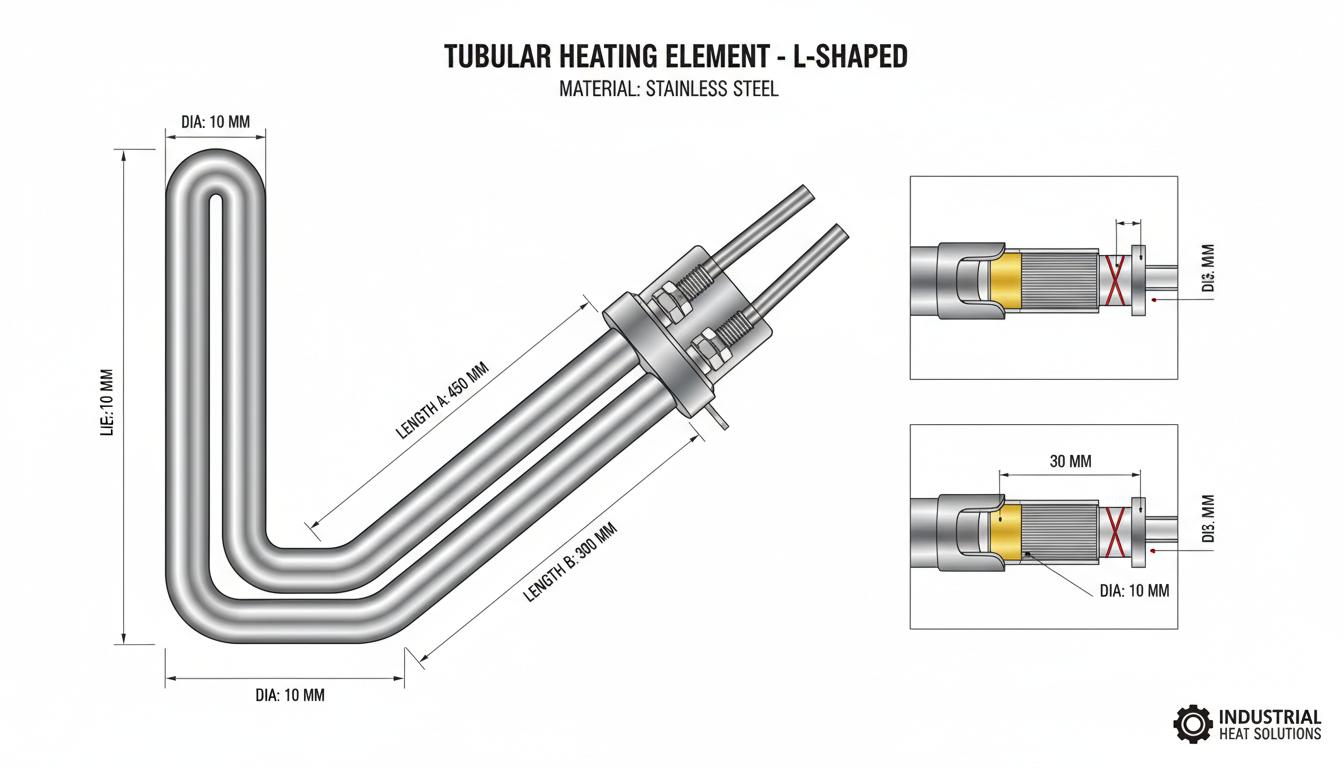

Конструкция и принцип работы патронного ТЭНа (ТЭНП)

Патронные нагреватели (ТЭНП) — это устройства цилиндрической формы, предназначенные для контактного (локального) нагрева деталей машин, металлических блоков, пресс-форм, штампов и других элементов промышленного оборудования. Внутри металлической оболочки, выполненной из нержавеющей стали, латуни или меди, располагается спираль из нихромовой проволоки, обычно марки Х20Н80Н, намотанная на керамический сердечник. Пространство между спиралью и корпусом заполняется оксидом магния (периклазом), который обеспечивает эффективность изоляции и передачу тепла.

Снаружи нагреватель тщательно герметизирован для защиты от влаги и агрессивных химических сред. Один конец изделия представляет собой контактные выводы для подключения к сети, а другой конец герметично заварен. Данная конструкция обеспечивает высокую удельную мощность, компактность и легкость монтажа и замены, а также долгий срок службы даже в тяжёлых условиях эксплуатации.

Маркировка ТЭНП 15.16.0.5Н220

В маркировке патронных нагревателей указывается:

• Диаметр корпуса (например, 16 мм)
• Рабочая длина (15 мм)
• Мощность (0,5 кВт)
• Напряжение (220 В)
• Материал корпуса («Н» — нержавеющая сталь)

В данном примере: ТЭНП 15.16.0.5Н220 — это патронный нагреватель длиной активной части 15 мм, диаметром 16 мм, мощностью 0,5 кВт, на напряжение 220 В, с корпусом из нержавеющей стали.

Технические параметры и диапазоны типовых ТЭНП

Примечание: Точные параметры уточняются у производителя, так как возможно индивидуальное исполнение по запросу (длина, выводы, защита, дополнительный контроль температуры и т.д).

Классификация и разновидности ТЭНП

Патронные нагреватели классифицируются по следующим критериям:

• Мощность: низкая (до 15 Вт/см²), средняя (15–25 Вт/см²), высокая (до 50 Вт/см²).
• Диаметр и длина: от миниатюрных (6,5 мм, 40 мм) до крупных (50 мм, до 4000 мм и более).
• Материал корпуса: нержавеющая сталь (максимальная коррозионная стойкость), латунь, медь (лучшая теплопроводность, но меньше стойкости к коррозии).
• Конструкция выводов: прямые, под углом, гибкие, с защитой от вибрации, с термопарой для контроля температуры.
• Способ крепления: стандартный цанговый зажим, резьбовой, с фланцем и т.д.

Типичные области применения

Области применения ТЭНП разнообразны и включают:

• Пресс-формы и штампы (инжекционно-литьевые машины, термопластавтоматы).
• Нагрев металлических деталей станков, втулок, матриц и клише.
• Лабораторное и медицинское оборудование.
• Нагрев жидкостей и газов (специальные исполнения).
• Бытовые нагревательные приборы (редко, только низкомощные модели).

Особенности выбора ТЭНП

Ключевые критерии выбора:

• Мощность и плотность мощности: должны соответствовать требуемому нагреву без перегрева самого ТЭНа и окружающих деталей.
• Диаметр и длина: должны точно соответствовать посадочному месту в оборудовании.
• Материал корпуса: нержавеющая сталь для агрессивных сред и высоких температур, латунь/медь — для лучшего теплосъёма в менее агрессивных условиях.
• Напряжение питания: должно соответствовать электросети объекта.
• Конструкция выводов: важна для удобства монтажа и условий эксплуатации (виброустойчивость, защита от влаги).
• Дополнительные опции: наличие термопары для автоматического регулирования температуры, особые виды герметизации.
• Производитель и сертификация: соответствие стандартам, качество изготовления, наличие документов.

Типичные ошибки при выборе:

• Недостаточная мощность — риск перегрева оборудования, медленный нагрев.
• Избыточная мощность — перегрев ТЭНа, что сокращает срок его службы.
• Неправильный диаметр или длина — невозможность установки или плохой теплосъём.
• Несоответствие материала корпуса условиям эксплуатации — риск коррозии и разрушения.

Практические рекомендации по монтажу и эксплуатации

Инструменты и материалы:

• Электрические измерительные приборы (омметр, мегаомметр)
• Набор ключей и отвёрток
• Герметик (по необходимости)
• Контрольная термопара (если требуется регулирование температуры)
• Монтажные клинья или цанговые зажимы (в зависимости от конструкции)

Пошаговая инструкция по установке:

1. Проверка соответствия ТЭНП и посадочного места: сопоставить диаметр, длину и тип выводов. Убедиться, что мощность и напряжение соответствуют требованиям оборудования.
2. Очистка посадочного отверстия: удалить загрязнения, окалину, старую смазку и протереть насухо.
3. Проверка целостности ТЭНП: измерить сопротивление изоляции, проверить целостность спирали.
4. Установка нагревателя: аккуратно вставить ТЭНП в отверстие, не перекашивая и без чрезмерных усилий. Рекомендуется использовать термопасту для улучшения теплосъёма.
5. Крепление: затянуть монтажный клин или цанговый зажим в соответствии с инструкцией производителя.
6. Подключение к сети: соблюдать полярность, использовать соответствующие клеммы и изолировать соединения.
7. Проверка работоспособности: включить питание, убедиться в равномерном нагреве, контролировать температуру (желательно с помощью термопары).
8. Регулировка и эксплуатация: использовать терморегулятор для поддержания заданной температуры.

Меры безопасности:

• Не превышать максимально допустимую температуру нагревателя.
• Не эксплуатировать ТЭНП в условиях, не соответствующих его исполнению (влажность, агрессивные среды без защиты).
• Обеспечить надёжный теплоотвод — перегрев может привести к быстрому выходу устройства из строя.
• Регулярно проверять состояние изоляции и контактных соединений.

Особенности применения ТЭНП в промышленности

Патронные ТЭНП являются стандартным решением для прецизионного локального нагрева в оборудовании для переработки пластмасс, металлов и в пищевой и фармацевтической промышленности. Их основное преимущество заключается в возможности быстрого и точного регулирования температуры в малых объемах, что критично для поддержания качества продукции и стабильности технологических процессов.

Примеры промышленного использования:

• Литьё пластмасс: поддержание температуры пресс-форм для равномерного распределения материала и уменьшения брака.
• Штамповка металлов: нагрев матриц и пуансонов для облегчения обработки материала.
• Медицинское оборудование: стерилизация, нагрев лабораторных приборов.
• Химическая промышленность: нагрев реакторов, трубопроводов и фильтров.

Современные тренды включают интеграцию термопар и автоматических систем регулирования температуры, а также индивидуальное проектирование ТЭНП под специфические задачи (форма, длина, выводы, защита от вибрации, коррозии, взрывозащищённое исполнение).

Сравнение с другими типами нагревателей

Всё вышеописанное подводит нас к пониманию важности правильного выбора и установки ТЭНП в различных промышленных условиях. Теперь следует рассмотреть более подробно практические аспекты установки и эксплуатации этих нагревателей, включая рекомендации по безопасной работе и возможности индивидуального проектирования ТЭНП.

Промышленные аспекты установки и эксплуатации ТЭНП

Сейчас важно рассмотреть, как правильно установить и эксплуатировать патронные нагреватели, опираясь на их конструктивные особенности и специфические требования различных промышленных областей.

Требования к установке ТЭНП

При установке ТЭНП необходимо учитывать несколько ключевых факторов:

• Температурный режим: Убедитесь, что температура эксплуатации не превышает допустимые пределы для конкретной модели ТЭНП. Это позволит избежать перегрева и последующих повреждений нагревателя.
• Условия окружающей среды: Патронные нагреватели должны использоваться в средах, соответствующих их защитным характеристикам. Нагреватели, предназначенные для работы в агрессивных средах, должны быть правильно выбраны.
• Монтажное место: Убедитесь, что монтажное место для ТЭНП было соответствующим образом подготовлено — чистым, сухим и свободным от возможных источников механических повреждений.

Проверка перед эксплуатацией

Перед включением ТЭНП в работу необходимо провести следующие проверки:

1. Первая проверка: Убедитесь в правильности подключения ТЭНП ко всем электрическим системам.
2. Вторая проверка: Используйте омметр для тестирования целостности электрических соединений и изоляции, что позволит предотвратить возможные замыкания.
3. Третья проверка: Оцените состояние герметичности, убедившись, что патронный нагреватель установлен без утечек и разрывов.

Советы по эффективной эксплуатации

Чтобы максимально продлить срок службы ТЭНП и обеспечить его эффективное функционирование, придерживайтесь следующих рекомендаций:

• Регулярный контроль температуры: Используйте термопары или цифровые термометры для мониторинга температуры нагрева.
• Плановое обслуживание: Регулярно проверяйте состояние изоляции, вентиляции и охлаждения нагревателей.
• Чистота элементов: Поддерживайте чистоту и защиту нагревателя от загрязнений.

Меры предосторожности

Обеспечение безопасности при работе с ТЭНП должно быть в первую очередь приоритетом. Рассмотрим основные моменты:

• Всегда соблюдать инструкции по безопасности, предоставленные производителем.
• Не допускайте перегрева нагревателя, так как это может привести к его выходу из строя.
• Не пытайтесь ремонтировать или разбирать нагреватель без соответствующей подготовки и оборудования.

Индивидуальное проектирование ТЭНП

Нередко стандартные параметры ТЭНП не подходят под специфические условия работы. Поэтому индивидуальное проектирование становится необходимостью. Это может включать в себя:

• Специальные размеры: изменение длины и диаметра для конкретных применений.
• Кастомизация материала: выбор защитного материала корпуса в зависимости от агрессивности среды.
• Опции контроля: интеграция различных датчиков и систем автоматического контроля температуры, позволяющих более точно настраивать рабочие параметры нагрева.

Общение с производителем и понимание точных требований поможет обеспечить успешную реализацию таких проектов.

Заключение о применении ТЭНП в особых отраслях

Особые отрасли, такие как фармацевтика, пищевая промышленность или производство электроники, требуют строгого соблюдения стандартов и спецификаций. В таких условиях патронные нагреватели должны обеспечивать стабильную работу, что можно гарантировать путем тщательного выбора компонентов, их проектирования и эксплуатации.

Адаптация ТЭНП под нужды конкретной отрасли, соответствие стандартам безопасности, проведение регулярных осмотров и поддержка в надлежащем состоянии обеспечат их долгую жизнь и безаварийную работу.

Для дальнейшего изучения оптимальных решений можно обратиться к профильным производителям, которые могут предложить как стандартные модели, так и специально созданные решения для конкретных условий эксплуатации.
