ТЭНП патронный: как выбрать идеальное решение для вашего оборудования
Что такое патронный ТЭН (ТЭНП)

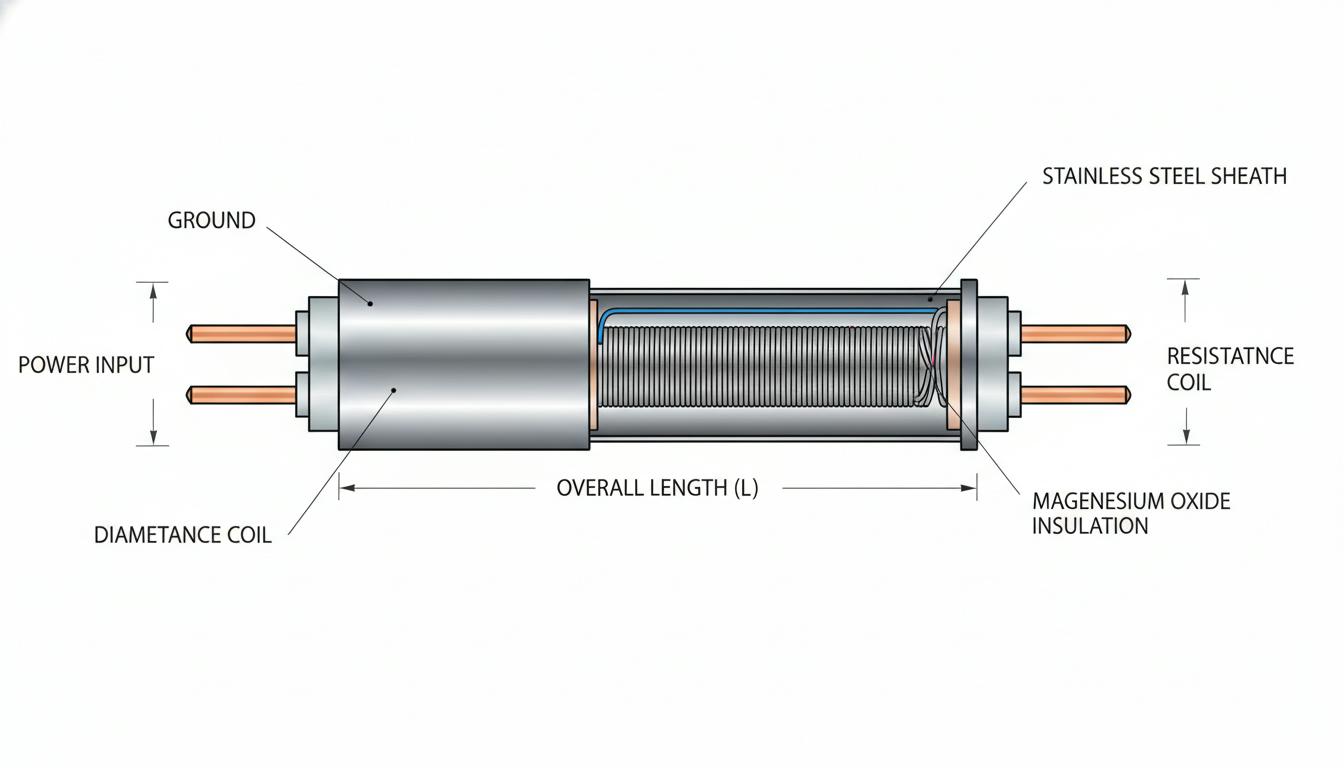

Патронный ТЭН представляет собой цилиндрический трубчатый нагревательный элемент, один конец которого закрыт. Внутри него размещён теплоизолированный спиральный проводник (обычно из нихрома), обжатый и засыпанный слоем высокотеплопроводного электроизоляционного материала, такого как оксид магния или периклаз. Внешний корпус может быть выполнен из нержавеющей или углеродистой стали, устойчивой к коррозионным воздействиям и высоким температурам.
- Внутри находится керамический или оксидмагниевый сердечник, обеспечивающий электрическую изоляцию и теплопроводность.
- Нагрев происходит за счёт преобразования электрической энергии в тепловую в проволочной спирали.
- Форма патронного ТЭНа напоминает длинный «патрон», который вставляется в просверленные отверстия в нагреваемом объекте.
Принцип работы патронного ТЭНа
Принцип работы патронного ТЭНа основан на следующих этапах:
- Электрический ток проходит по нихромовой спирали, нагревая её.
- Тепло передаётся через изолятор (периклаз или керамика) к металлическому корпусу.
- Энергия передаётся непосредственно нагреваемому материалу благодаря плотному контакту при установке ТЭНа в отверстие.
Это обеспечивает локальный и равномерный нагрев, что особенно эффективно при прямом контакте с металлом, пресс-формами, теплообменниками и другими компонентами.
Основные характеристики и преимущества
| Характеристика | Описание |
|---|---|
| Удельная мощность | До 50 Вт на см² поверхности нагрева, что значительно выше, чем у стандартных трубчатых нагревателей. |
| Срок службы | Долговечность благодаря герметичной конструкции и качественным материалам. |
| Габариты | Комактные размеры позволяют устанавливать ТЭНП в ограниченных пространствах. |
| Температура | Максимальные рабочие температуры могут достигать 700°C в зависимости от модели. |
| Герметичность | Патронные ТЭНы имеют высокую устойчивость к коррозии и внешним воздействиям. |
| Замена | Удобная модульная конструкция позволяет заменить элемент без необходимости разборки оборудования. |
| Устойчивость к вибрации | Конструкция позволяет выдерживать механические нагрузки и смещения. |
Области применения патронных ТЭНов
- Промышленное оборудование с ограниченным пространством для нагрева.
- Металлообработка — нагрев пресс-форм для горячей штамповки, формовки и плавления металлов.
- Упаковочная промышленность — нагрев ножей термической резки и термоклеящих устройств.
- Нагрев технологических жидкостей и газов с правильным подключением.
- Электронагрев оборудования, требующего направленного нагрева.
- Работа с термопарами или другими датчиками температуры для поддержания стабильного температурного режима.
Как выбрать идеальный патронный ТЭН для вашего оборудования
- Определите назначение и среду нагрева:
- Для нагрева твердых металлических деталей выбирайте ТЭНы с высоким удельным тепловыделением и качественным корпусом из нержавеющей стали.
- Для работы с жидкостями и газами обращайте внимание на герметичность и тип подключения.
- Размер и форма:
- Диаметр патронного ТЭНа должен быть немного меньше диаметра отверстия для плотной посадки.
- Длина и конфигурация выбираются согласно конструкции оборудования и необходимой площади нагрева.
- Мощность и плотность мощности:
- Рассчитайте требуемую тепловую мощность для эффективного нагрева.
- Учитывайте максимальную плотность тепловыделения, так как избыток приводит к перегреву.
- Материалы и защита:
- Корпус из нержавеющей стали предпочтителен для защиты от коррозии.
- Изоляция из оксида магния или периклаза обеспечивает хорошую теплопередачу и электроизоляцию.
- Тип подключения:
- Для стационарных установок выбирайте резьбовое или фланцевое подключение.
- Для вибрационных условий — гибкие термостойкие кабели.
- Рабочий цикл и условия эксплуатации:
- ТЭН должен быть рассчитан на длительные циклы нагрева, избегая частых перепадов температур.
- Обратите внимание на рекомендации производителя.
Практические рекомендации при установке и эксплуатации
- Обеспечьте плотную посадку для эффективного теплопереноса.
- Учитывайте толщину материала при установке, избегая перегрева концов ТЭНа.
- Используйте термопары и системы контроля температуры для предотвращения перегрева.
- Регулярно проверяйте состояния подключения и изоляции.
- Применяйте резьбовые соединения для надежной фиксации в подвижных частях оборудования.
Таблица сравнительных критериев выбора патронного ТЭНа
| Критерий | Рекомендации | Особенности |
|---|---|---|
| Материал корпуса | Нержавеющая сталь для высокой коррозионной стойкости | Подходит для химически активных условий |
| Диаметр ТЭНа | Немного меньше диаметра отверстия | Обеспечивает плотную посадку |
| Мощность и тепловая плотность | Не превышать 50 Вт/см² | Перегрев сокращает срок службы |
| Тип подключения | Резьбовое, фланцевое или гибкий термокабель | Используется в подвижных частях |
| Изоляционный материал | Периклаз, оксид магния | Обеспечивает высокую теплопроводность |
| Рабочая температура | До 700 °C | Учитывайте специфику применения |
Выбор и оптимизация использования патронных ТЭНов могут значительно повысить эффективность производственных процессов. Далее рассмотрим дополнительные аспекты, касающиеся установки и наладки этих нагревательных элементов для достижения максимальной производительности.
Дополнительные аспекты установки и наладки патронных ТЭНов
Запуск и корректное функционирование патронного ТЭНа требуют детального подхода не только к его выбору, но и к процедуре установки и наладки. Ошибки на этих этапах могут значительно снизить эффективность работы или даже привести к поломкам оборудования.
1. Подготовка установочного места
Перед установкой следует тщательно подготовить место для патронного ТЭНа. Убедитесь, что отверстия для монтажа соответствуют размерам элемента. Проверяйте, чтобы поверхность была чистой и свободной от загрязнений, что позволит обеспечить плотный контакт для эффективной теплопередачи.
2. Инструкции по безопасному монтажу
- Работа с изоляцией: Во время установки следите за тем, чтобы не повредить изоляционный материал внутри ТЭНа. Это может привести к короткому замыканию и повреждению устройства.
- Контроль температуры: Используйте термопары для контроля за температурой во время начального запуска, это позволит избежать перегрева и выхода из строя.
- Проверка электрических соединений: Убедитесь, что все электрические соединения надежны и соответствуют требованиям безопасности.
3. Проверка герметичности
При работе с жидкостями или газами очень важна герметичность соединений. Проверьте резьбовые и фланцевые соединения на наличие утечек. Используйте уплотнительные материалы в соответствии с рекомендованными стандартами.
4. Мониторинг рабочих параметров
| Параметр | Рекомендации | Примечания |
|---|---|---|
| Температура | Поддерживайте стабильную рабочую температуру в пределах нормы | Перегрев может привести к снижению срока службы ТЭНа |
| Электрическая нагрузка | Убедитесь, что нагрузка не превышает допустимые значения | Дисбаланс в нагрузке может вызвать повреждение ТЭНа |
| Вибрация | Регулярно проверяйте крепежи на прочность | Вибрации могут привести к ослаблению соединений |
5. Регулярное техническое обслуживание
Регулярное обслуживание включает в себя проверки состояния ТЭНа и подключений, а также очистку от загрязнений. Это поможет поддерживать работоспособность на высоком уровне и предотвратит возможные складывающиеся ситуации.
6. Замена элементов
При необходимости замены патронного ТЭНа следуйте необходимым инструкциям по демонтажу и установке нового элемента. Не забывайте проверять совместимость нового устройства с существующей системой.
Спецификации и инновации в производстве патронных ТЭНов
С каждым годом на рынке появляются новые технологии и материальные решения для патронных ТЭНов. Например, некоторые производители начали внедрять специальные покрытия, повышающие коррозионную стойкость, и улучшенные изоляционные материалы, что позволяет ТЭНам работать более эффективно в сложных условиях. Использование нановолоконных изоляторов и композитных материалов делает ТЭНы более устойчивыми к высокотемпературным воздействиям и увеличивает их срок службы.
Кроме того, внедрение системой автоматизированного контроля позволяет оптимизировать процесс нагрева и снизить энергозатраты. Совместимость с IoT-технологиями открывает новые перспективы для мониторинга и управления производственными процессами в режиме реального времени.
Заключение
Патронные ТЭНы представляют собой важный элемент современного промышленного оборудования, обеспечивая локальный и эффективный нагрев. Учитывая различные аспекты и рекомендации по установке и эксплуатации, можно значительно повысить их производительность и срок службы. В следующей части статьи мы рассмотрим практические примеры успешного применения патронных ТЭНов в различных отраслях и их влияние на эффективность производственных процессов.
