ТЭНБ-6,0 j220: Все, что нужно знать о модели тэн184В12/2,0j220 G2 1/2

Общая конструкция и назначение

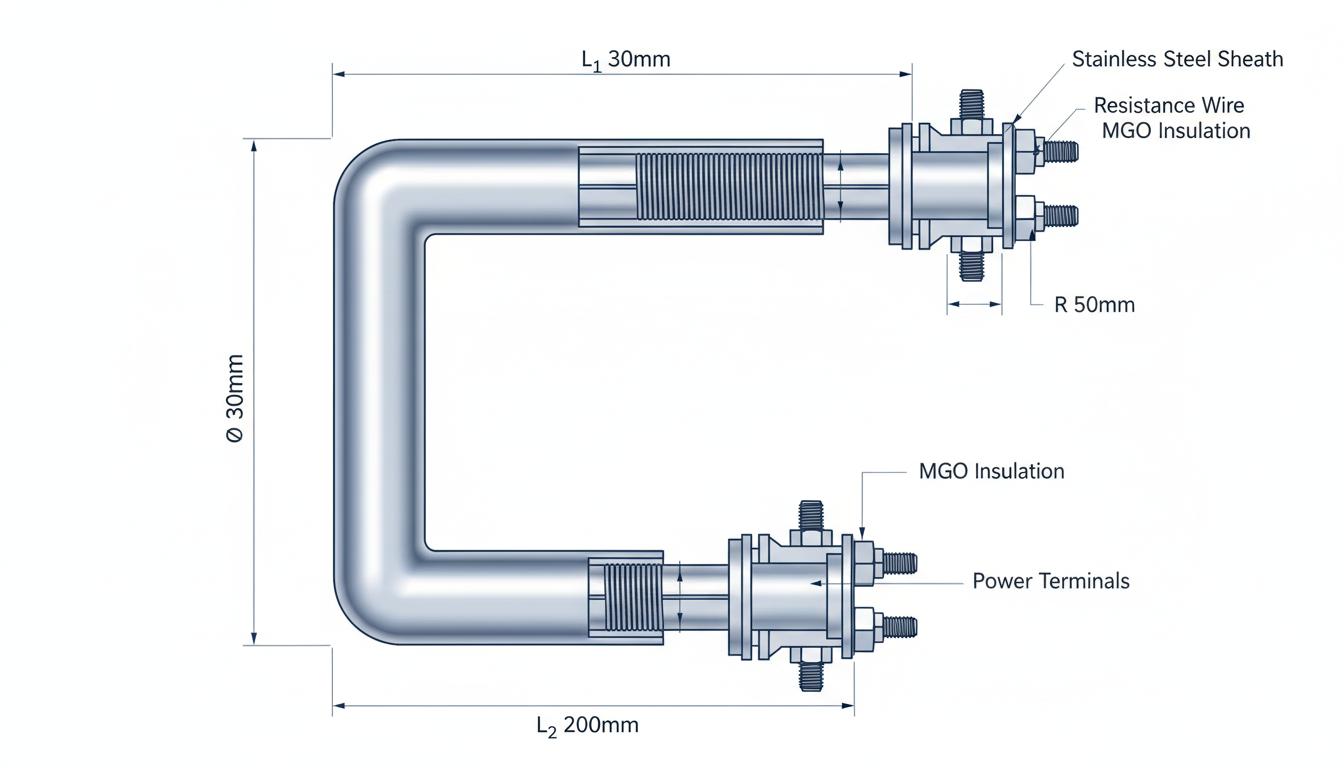

ТЭНБ представляет собой блок трубчатых электронагревателей (ТЭН), который жестко смонтирован во фланце. Эта конструкция предназначена для быстрого и безопасного нагрева различных рабочих сред, таких как вода и минеральные масла, в промышленных агрегатах, котлах и резервуарах. Блок ТЭНБ также находит применение в железнодорожном и морском транспорте, благодаря своей надежности и простоте эксплуатации. Основная особенность данной конструкции заключается в том, что нагреватели впрессованы во фланце, что устраняет риск случайного разъединения при работе, тем самым повышая эксплуатационную безопасность.

Комплектация и материалы

Типичная комплектация блока включает в себя:

• Сам блок — конструкция из 3 или 4 ТЭНов, зафиксированных во фланце из нержавеющей стали.
• Прокладка — обеспечивает герметичность при установке.
• Перемычки — предназначены для соединения контактных стержней ТЭНов.
• Паспорт изделия — содержит монтажные схемы и технические характеристики.
• Упаковка — стандартная, для защиты от повреждений при транспортировке.

Материалы:

• Корпус и фланец: нержавеющая сталь (марки 08Х18Н10, 12Х18Н10Т) — устойчива к коррозии и агрессивным средам.
• Изолятор: керамический или термостойкий.
• Нагреватель: нихромовая спираль с засыпкой из оксида магния.

Маркировка и технические параметры модели

Маркировка ТЭН184В12/2,0j220:

• ТЭН — трубчатый электронагреватель;
• 184 — длина трубки (мм);
• В — исполнение (форма, материал);
• 12 — диаметр трубки (мм);
• 2,0 — мощность одного ТЭНа (кВт);
• j — предназначен для воды (рабочая среда);
• 220 — номинальное напряжение (В).

G2 1/2″ — резьба фланца (2,5 дюйма), уточняемая у производителя. Общая мощность блока ТЭНБ-6,0 j220 составляет 6 кВт, обычно в нем установлены три ТЭНа по 2 кВт.

Основные технические характеристики

Принцип работы

Подключение: блок подключается к сети 220/380 В через контактные выводы.
Нагрев: электрический ток проходит через нагревательный элемент, обеспечивая тепло рабочей среде (вода, масло).
Управление: возможно использование терморегуляторов, контакторов и ПИД-регуляторов.
Тип соединения: фланцевое с прокладкой для обеспечения герметичности.

Области применения

• Промышленные водонагреватели и котлы
• Системы циркуляции горячей воды
• Нагрев минеральных масел в технологических установках
• Железнодорожный и морской транспорт — обогрев топливных и масляных систем, отопление
• Буферные емкости, теплоаккумуляторы
• Пищевое производство, химическая промышленность (при соответствующей сертификации)

Преимущества модели

• Надежность: неразъемная конструкция повышает безопасность и долговечность.
• Защита от коррозии: нержавеющая сталь обеспечивает устойчивость к агрессивным средам.
• Удобство монтажа: резьбовое соединение упрощает установку и демонтаж.
• Гибкость подключения: возможность работы от 220 В и 380 В.
• Универсальность: подходит для различных жидкостей, включая масла и слабые кислоты/щелочи.
• Сервис и замена: замена ТЭНов осуществляется в блоке без разборки каждого отдельного элемента.

Недостатки и особенности эксплуатации

• Ремонтопригодность: невозможность замены одного ТЭНа без разборки блока.
• Мощность: высокая электрическая нагрузка требует качественного электропитания.
• Требования к качеству воды: при высокой жесткости необходимо периодическое обслуживание.
• Габариты: значительные размеры ограничивают применение в компактных установках.
• Давление: рабочее давление ограничено конструкцией (обычно до 4 атм).

Критерии выбора для промышленного применения

• Мощность: соответствие необходимой производительности нагрева.
• Напряжение: соответствие электросети объекта.
• Резьба фланца: соответствие размерам резьбы на оборудовании.
• Материал: нержавеющая сталь для агрессивных сред и пищевых производств.
• Габариты: соответствие размерам монтажного узла.
• Производитель и гарантия: надежность поставщика, наличие сертификатов.
• Стоимость: соотношение цена/качество.

Практические рекомендации по установке и подключению

Инструменты и материалы

• Гаечный ключ (для шестигранника фланца)
• Прокладка (медная, резиновая или паронитовая)
• Диэлектрические перчатки
• Тестер фазы
• Паспорт изделия и схема подключения

Пошаговая инструкция

1. Отключите питание на оборудовании.
2. Слейте жидкость из резервуара, если требуется.
3. Демонтируйте старый блок (если есть), очистите место установки.
4. Установите прокладку на фланец.
5. Вверните новый блок в отверстие, используя ключ.
6. Подключите электрические провода согласно схеме в паспорте.
7. Проверьте герметичность соединения после заполнения емкости водой.
8. Подайте питание, проверьте работоспособность нагревателя.
9. Проведите тестовый прогрев и убедитесь в отсутствия протечек.

Важно:

• Обязательно подключите заземляющий провод к корпусу блока.
• Не допускайте сухого включения.
• Проверяйте сопротивление изоляции перед первым включением.

Типичные проблемы и их решения

• Перегрев, отключение автоматики — возможно, неисправность одного из ТЭНов.
• Протечка по фланцу — причина может быть в изношенной прокладке или неправильно затянутой резьбе.
• Отсутствие нагрева — вероятная причина: обрыв цепи или перегоревший ТЭН.
• Коррозия корпуса — использование в агрессивной среде без необходимого материала.

Сравнение с аналогами

Рекомендации по выбору

• Для агрессивных сред и пищевых производств — выбирайте модели с нержавеющей сталью и сертификатами.
• Для больших резервуаров — необходимы модели с увеличенной длиной ТЭНа и мощностью.
• Для частого цикла включения/выключения — блоки с повышенной прочностью и термостойкостью.
• Для бытовых котлов — лучше подходят одиночные ТЭНы.

Интересные факты

• Блоки ТЭНБ стали стандартом для железных дорог и морских судов, благодаря своей надежности.
• Маркировка ТЭН строго регламентирована ГОСТ, что включает длину, диаметр и мощность.
• Эксплуатация при повышенном давлении требует тщательной проверки материалов и конструкции.

Переход ко второй части статьи

Далее рассмотрим более подробно аспекты, связанные с эксплуатацией и обслуживанием нагревательных элементов, а также сравним ТЭНБ-6,0 j220 с другими аналогичными моделями на рынке, чтобы определить, какие факторы следует учитывать при выборе подходящего оборудования.

Эксплуатация и обслуживание ТЭНБ-6,0 j220

Успешная эксплуатация блоков ТЭНБ, таких как модель ТЭН184В12/2,0j220 G2 1/2, требует внимательного подхода к уходу за оборудованием и соблюдения определенных процедур. Правильное обслуживание и регулярные проверки не только обеспечивают эффективную работу нагревательных элементов, но и значительно продлевают их срок службы. Рассмотрим важные аспекты эксплуатации и обслуживания данного типа нагревательных элементов.

Условия эксплуатации

ТЭНБ-6,0 j220 предназначен для работы в агрессивных средах, поэтому необходимо учитывать условия окружающей среды перед установкой. Следует избегать:

• Близости к источникам высокой температуры или влаги.
• Неправильного подключения к электросети, что может привести к перегреву.
• Прямого воздействия агрессивных химикатов на конструкцию блока.

Регулярная проверка

Регулярные проверки состояния блока и окружающего оборудования являются ключевыми для предотвращения неисправностей. Рекомендуется:

• Проводить визуальный осмотр на наличие коррозии, повреждений фланца и изоляции.
• Проверять герметичность соединений после каждых нескольких циклов работы.
• Осуществлять контроль за уровнем жидкости, в которой работает ТЭН, особенно если оборудование часто останавливается.

Очистка от накипи

Накапливаемая накипь может приводить к перегреву и снижению эффективности ТЭНа. Для очистки от накипи рекомендуется:

• Использовать специальные средства для удаления накипи, соблюдая инструкции производителя.
• Регулярно проверять и очищать нагревательные элементы при использовании жесткой воды.

Проблемы и их устранение

В процессе эксплуатации могут возникнуть различные проблемы. Рассмотрим распространенные неисправности и способы их решения:

Запчасти и замены

При необходимости замены отдельных компонентов, таких как ТЭН или прокладки, следует использовать оригинальные запчасти от производителя. Это гарантирует соответствие и надежность, минимизируя возможные проблемы в эксплуатации.

Обучение персонала

Важно, чтобы технический персонал, обслуживающий оборудование, прошел соответствующее обучение. Знание правильных процедур установки, эксплуатации и обслуживания способствует предотвращению неисправностей и увеличивает срок службы нагревательного элемента.

Сравнение с другими моделями

Сравним ТЭНБ-6,0 j220 с несколькими аналогичными моделями, доступными на рынке, чтобы понять их преимущества и недостатки.

При выборе между аналогичными моделями следует учитывать факторы, такие как материальные затраты, условия работы и требования к обслуживанию. ТЭНБ-6,0 j220 выделяется среди других за счет своей надежности и высоких эксплуатационных характеристик.

Заключение аспекта эксплуатации

Эффективная эксплуатация и обслуживание блока ТЭНБ-6,0 j220 обеспечивают его долговечность и надежность в работе. Правильные процедуры установки, очистки, регулярные проверки и замена изношенных компонентов помогут избежать многих проблем и гарантировать безопасность при эксплуатации.

В заключение, выбирая ТЭНБ-6,0 j220, вы получаете надежный инструмент для нагрева, который легко устанавливается и обслуживается, что делает его идеальным решением для множества промышленных применений.
