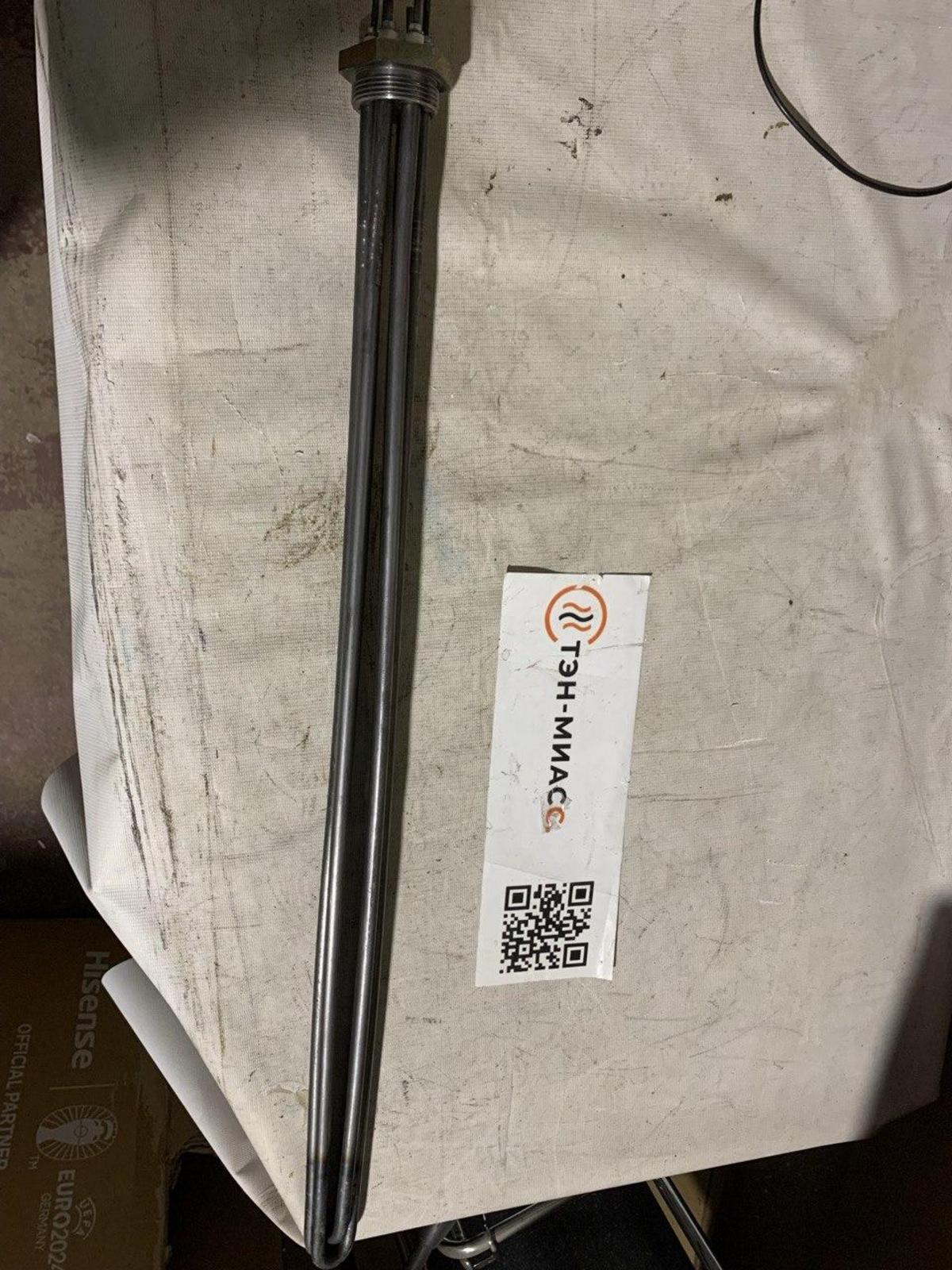

ТЭНБ-4,5 р 220 (тэн157В10/1,5р220 — 2шт+тэн153В10/1,5р220-1шт) G1 1/2
ТЭНБ-4,5 р 220 (тэн157В10/1,5р220 —
2шт+тэн153В10/1,5р220-1шт) G1 1/2
1. Общая характеристика блока ТЭНБ-4,5 р 220
ТЭНБ — это блок, состоящий из нескольких трубчатых электронагревателей (ТЭНов), который предназначен для нагрева воды и других жидкостей в различных системах отопления и водоснабжения. Номинальная мощность блока составляет 4,5 кВт, при напряжении в 220 В, что делает его подходящим для бытовых и многих промышленных нужд. Монтаж осуществляется на фланцах с резьбой типа G1 1/2, что соответствует необходимым размерам для подключения в водяных системах.
2. Конструкция и комплектующие
Блок ТЭНБ-4,5 р 220 включает:
- 2 шт. — ТЭН 157В10/1,5р220 (углеродистая сталь, мощность 1,5 кВт каждый);
- 1 шт. — ТЭН 153В10/1,5р220 (аналогичные характеристики).
Общее количество ТЭНов в блоке — три, что обеспечивает необходимую мощность ≥ 4,5 кВт.
Корпус ТЭНов выполнен из углеродистой стали, отличающейся высокой теплопроводностью и прочностью. Фланец с резьбой G1 1/2 упрощает установку на стандартные трубные соединения, а наличие шестигранника для ключа обеспечивает удобство монтажа. Кроме того, контактные стержни нагревателей соединены перемычками для равномерного распределения нагрузки и надежного подключения.
3. Технические параметры и размеры
| Параметр | Значение |
|---|---|
| Номинальная мощность | 4,5 кВт |
| Напряжение | 220 В |
| Материал корпуса ТЭНа | Углеродистая сталь |
| Количество ТЭНов в блоке | 3 (2 шт. тэн157В10/1,5р220 + 1 шт. тэн153В10/1,5р220) |
| Диаметр резьбы фланца | G1 1/2 (1,5 дюйма) |
| Установочная длина (L) | Около 320-370 мм |
| Максимальная температура поверхности ТЭН | До 100 °C |
| Вес блока | Около 2 кг |
| Среда применения | Вода питьевая, холодная или горячая (до 100 °C) |
4. Область применения
Блок ТЭНБ-4,5 р 220 находит широкое применение в бытовых водонагревателях, бойлерах и котлах отопления малой и средней мощности. Он может быть также использован в системах горячего водоснабжения, охватывающих обогреваемую площадь до 40-45 кв.м. В промышленности блок подходит для нагрева воды или минеральных масел в различных емкостях и резервуарах, соблюдая соответствующие технические регламенты.
Важно обеспечить полное погружение нагревательного блока в жидкость для эффективного теплового обмена, что исключает риск перегрева и повреждения устройства.
5. Преимущества блока ТЭНБ-4,5 р 220
- Компактность и надежность: несъемная конструкция с надежным фланцем обеспечивает долговечность и простоту монтажа.
- Стабильная работа при 220 В: подходит для стандартных бытовых электросетей.
- Возможность изготовления под заказ: фланцы нестандартного размера и материала доступны по чертежу заказчика, что расширяет применение устройства.
- Удобство технического обслуживания: стандартные резьбовые соединения и доступность запасных частей.
6. Важные рекомендации по эксплуатации
Для безопасной и эффективной работы блока ТЭНБ-4,5 р 220 следует придерживаться следующих рекомендаций:
- Использовать устройство только с указанными средами, такими как вода с уровнем жесткости до 0,7 мг-экв/л.
- Не допускать работы без жидкости для предотвращения перегрева и неработоспособности нагревателей.
- Регулярно проверять надежность соединений и очищать от накипи при использовании в жесткой воде.
- Рекомендуется использование защиты, таких как термореле и автоматические выключатели, для обеспечения безопасности и продления срока службы блока.
7. Аналоги и вариации
На строительном рынке существуют и другие варианты нагревателей, подобные по мощности и функциональности, например, блоки ТЭНБ-4,5 кВт с фланцами G2 или G2 1/2, которые часто используются в более крупных котлах и резервуарах.
Для маломощных нужд доступны отдельные ТЭМы мощностью 1,5 кВт (например, ТЭН 162 А10/1,5 Р-220), которые также можно использовать в блоках, при необходимости замены. В премиум-сегменте можно встретить нагреватели из нержавеющей стали с латунными резьбовыми комплектующими, обеспечивающими лучшую коррозионную стойкость.
8. Заключение
Блок электронагревателей ТЭНБ-4,5 р 220 — это надежный и эффективный прибор для нагрева воды, обеспечивающий стабильную работу в бытовых и промышленных условиях. С соблюдением рекомендаций по эксплуатации, данный устройство способно прослужить долго, предоставляя пользователю необходимый комфорт и удобство.
Теперь стоит рассмотреть более подробно схемы монтажа, инструкции по подключению и лучших поставщиков, предлагающих блоки ТЭНБ-4,5 р 220.
9. Схемы монтажа блока ТЭНБ-4,5 р 220
Правильный монтаж блока ТЭНБ-4,5 р 220 гарантирует его долговечность и эффективность. Установка может быть выполнена в несколько этапов:
- Подготовка места установки: Убедитесь, что выбранное место для монтажа блока соответствует указанным требованиям, особенно это касается доступа к электричеству и наличия системы водоснабжения.
- Установка фланца: Зафиксируйте фланец блока ТЭНБ на нужном месте, применяя герметик для создания надежного водонепроницаемого соединения.
- Подключение трубопроводов: Соедините блок с трубами системы, следуя стандартам резьбовых соединений. Убедитесь в отсутствии утечек.
- Электрическое подключение: Подключите блок к сети согласно электрическим схемам. Используйте защитные устройства, такие как автоматические выключатели и термореле.
- Заполнение емкости жидкостью: Перед запуском системы не забудьте заполнить емкость, чтобы избежать перегрева ТЭНов.
10. Инструкция по подключению
Подключение блока ТЭНБ-4,5 р 220 требует соблюдения определенных условий для обеспечения безопасной и долгосрочной работы:
- Электрические подключения: Перед подключением отключите электроснабжение. Используйте четырехжильный кабель: два жилы для фазы, одна для нейтрали и одна — для заземления.
- Защита от перегрева: Рекомендуется устанавливать термореле и автоматические выключатели, чтобы автоматизировать отключение нагревательного блока при достижении максимальной температуры.
- Проверка соединений: После подключения всех проводов проведите осмотр, чтобы убедиться в надежности всех соединений и отсутствии повреждений.
11. Рекомендации по обслуживанию
Чтобы устройство служило долго и эффективно, необходимо регулярное обслуживание. Рекомендовано:
- Периодическая проверка: Раз в несколько месяцев проверяйте состояние ТЭНов и фланца на наличие коррозии и механических повреждений.
- Очистка от накипи: При использовании жесткой воды следует очищать ТЭНы от накипи, так как это может снизить эффективность нагрева.
- Проверка рабочих параметров: Периодически проверяйте параметры работы блока, такие как температура нагрева и электрические характеристики.
12. Поставщики и цены на ТЭНБ-4,5 р 220
На рынке представлены различные поставщики, предлагающие блоки ТЭНБ-4,5 р 220. Основные факторы, которые стоит учитывать при выборе:
- Репутация компании: Проверяйте отзывы о поставщике и его принадлежность к авторитетным брендам.
- Гарантия и сервис: Узнайте, какой срок гарантии предоставляет продавец и доступен ли сервисный центр.
- Ценовой диапазон: Сравните цены у нескольких поставщиков, чтобы получить лучший вариант без потери качества.
В среднем, стоимость блока ТЭНБ-4,5 р 220 колеблется в диапазоне от 3000 до 6000 рублей в зависимости от региона и продавца. Для получения точной информации лучше обращаться напрямую к дистрибьюторам.
13. Заключение
В результате рассмотрения блока ТЭНБ-4,5 р 220, его монтажа, подключения и обслуживания, становится ясным, что правильное использование и регулярное обслуживание этого устройства обеспечивают надежность и эффективность в течение длительного времени. Теперь, когда вы обладаете полной информацией, вы сможете не только выбрать подходящий блок, но и правильно эксплуатировать его, сохраняя безопасность и продлевая срок службы.
