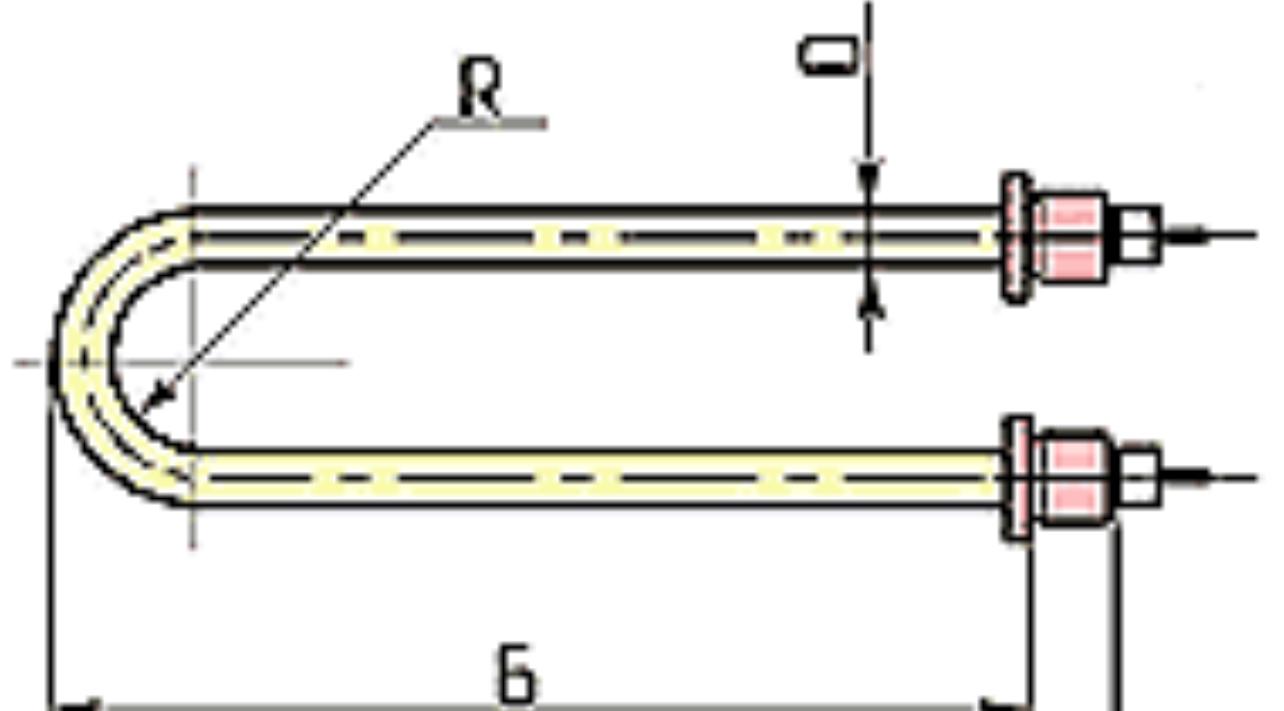

Трубчатый Тэн для нагрева масла. Штуцерное исполнение. Размер штуцера G½. Диаметр трубки 13мм. Межцентровое расстояние по штуцерам 80 мм. Габарит тэна (от штуцеров до крайней точки тэна) 280мм. Мощность 1,1кВт.
Трубчатый Тэн для нагрева масла. Штуцерное исполнение.
Размер штуцера G½.
Диаметр трубки 13мм.
Межцентровое расстояние по штуцерам 80 мм.
Габарит тэна (от штуцеров до крайней точки тэна) 280мм.
Мощность 1,1кВт.
Конструкция и устройство трубчатого ТЭНа
Трубчатый электронагреватель (ТЭН) представляет собой металлическую трубку, внутри которой располагается нихромовая или фехралевая спираль – нагревательный элемент с определённым электрическим сопротивлением. Трубка заполняется электроизоляционным веществом, обычно порошком магния (периклазом), что обеспечивает теплопроводность и электрическую изоляцию между спиралью и оболочкой.
- Материал трубки: обычно применяется нержавеющая сталь для обеспечения коррозионной стойкости и работы в агрессивных средах, таких как масла при высоких температурах.
- Диаметр трубки: в данном случае – 13 мм, что соответствует среднему диаметру трубчатых нагревателей, используемых для нагрева жидкостей.
- Длина и габариты: 280 мм от штуцера до крайней точки обеспечивают компактность и удобство монтажа.
ТЭНы герметичны, что исключает контакт нагревательной спирали с окружающей средой и маслом, предотвращая короткие замыкания и увеличивая срок службы.
Штуцерное исполнение, размеры и монтаж
- Штуцерный тип крепления используется для удобного и надежного монтажа ТЭНов в емкости или узлах нагрева масла.
- Размер штуцера: G½ (½ дюйма) – стандартизированная резьба по британскому стандарту BSP (British Standard Pipe), широко используемая в промышленном оборудовании.
- Межцентровое расстояние: 80 мм – важно для точного монтажа и замены ТЭНов с учетом полной совместимости.
Такое исполнение позволяет быстро и надежно устанавливать и снимать трубчатый нагреватель при техническом обслуживании.
Применение в нагреве масла
Нагрев масла распространен в различных промышленных процессах, включая термостаты, масла в трансформаторах, гидравлические системы и другие области, где необходим стабильный нагрев без воздействия прямого пламени. Трубчатые ТЭНы в штуцерном исполнении находят свое применение благодаря:
- Надежной герметизации, исключающей утечки масла;
- Коррозионной стойкости и устойчивости к жаре (до ~450 ºC и выше в зависимости от материала трубки);
- Компактным размерам, позволяющим установку в узлы оборудования.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диаметр трубки | 13 мм |
| Тип штуцера | G½ (BSP ½ дюйма) |
| Межцентровое расстояние | 80 мм |
| Габаритный размер | 280 мм (от штуцеров до конца) |
| Мощность | 1,1 кВт |
| Материал оболочки | Нержавеющая сталь |
| Наполнитель | Порошок магния (периклаз) |
| Спираль | Нихромовая или фехралевая |
| Максимальная рабочая температура | около 450–800 ºС (в зависимости от типа) |
Преимущества трубчатого ТЭНа для нагрева масла в штуцерном исполнении
- Универсальность монтажа: крепление значительно упрощает замену и ремонт ТЭНов без разборки оборудования.
- Герметичность и надежность: конструкция предотвращает утечки масла и повышает безопасность эксплуатации.
- Оптимальная мощность: 1,1 кВт — достаточно для равномерного нагрева масла в маломасштабных системах.
- Долговечность: нержавеющая сталь и качественные изоляционные материалы обеспечивают устойчивость к высоким температурам и воздействию масел.
- Компактные размеры: ТЭН удобен для установки в ограниченном пространстве.
Особенности выбора и эксплуатации
- При выборе ТЭНа важно учитывать состав масла и условия эксплуатации (температуру, агрессивность среды).
- Регулярная очистка нагревателя от загрязнений и продуктов разложения масла необходима для предотвращения перегрева.
- Рекомендуется устанавливать защитные устройства (термостаты, предохранители) для контроля температуры и продления срока службы.
- Монтаж должен соответствовать электрическим нормам с безопасным подключением через соответствующий пускатель или магнитный контактор.
Сравнительный контекст с другими типами трубчатых ТЭНов
| Характеристика | ТЭН для масла (штуцер) | ТЭН для воды / воздуха |
|---|---|---|
| Материал оболочки | Нержавеющая сталь | Алюминий, сталь |
| Исполнение крепления | Штуцер G½ | Фланцы, резьбовые соединения |
| Диаметр трубки | 13 мм | От 8 до 24 мм |
| Температурный режим | Высокотемпературный, до 450 ºC и выше | Обычно ниже 400ºC |
| Герметичность | Высокая | Важна, но зависит от применения |
Технические нюансы конструкции
- Нихромовая спираль фиксируется внутри трубки с помощью прессовки периклаза, что обеспечивает ее устойчивость и увеличивает износостойкость.
- Герметизация торцов с использованием термостойких лаковых составов предотвращает проникновение влаги и масла внутрь.
- Межцентровое расстояние по штуцерам 80 мм – стандартизированный размер, представляющий оптимальное распределение тепла и удобство монтажа.
Безопасность и рекомендации по эксплуатации
- Не допускайте работы ТЭНа в «сухом» состоянии — это может привести к перегреву и выходу из строя при отсутствии масла.
- Используйте встроенные предохранители и термостаты для контроля температуры масла.
- Проектируйте электрическую цепь с учетом номинальной мощности 1,1 кВт и питающего напряжения (чаще 220 В или 380 В), включая защитные устройства для отключения при перегрузках.
…
Таким образом, выбор трубчатого ТЭНа представляет собой ключевой фактор для обеспечения эффективного и безопасного нагрева масла в промышленных процессах. Дальнейшая часть статьи будет посвящена анализу особенностей эксплуатации и ухода за ТЭНами, а также обсуждению применяемых в данной сфере технологий и наиболее распространенных ошибок при установке и эксплуатации.
Пути оптимизации эксплуатации трубчатого ТЭНа
После рассмотрения конструкции и применения трубчатого ТЭНа для нагрева масла, важно обратить внимание на пути оптимизации его эксплуатации для повышения эффективности и надежности работы устройства.
Калибровка и настройка температуры
Эффективная работа ТЭНа требует тщательной калибровки системы управления. Установите термостаты, способные поддерживать заданную температуру с минимальными колебаниями. Такой подход позволяет не только продлить срок службы оборудования, но и достигнуть более эффективного нагрева масла.
Регулярное техническое обслуживание
Регулярное обслуживание ТЭНа включает:
- Проверку герметичности: исключите возможность утечек масла и посторонних загрязнений.
- Очищение от загрязнений: следите за состоянием нагревательного элемента и при необходимости устраняйте отложения.
- Контроль работы защитных устройств: регулярно проверяйте термостаты и предохранители для предотвращения критических перегревов.
Энергоэффективность
Для повышения энергоэффективности изделия рекомендуется устанавливать таймеры и автоматические системы управления, которые помогут избежать перерасхода энергии. Интеграция таких систем позволяет управлять нагревом в зависимости от потребностей. Например, отключение ТЭНа в ночное время или в периоды, когда оборудование не используется.
Выбор подходящего оборудования и материалов
Выбор принадлежностей и материалов также играет значительную роль в обеспечении надежной работы трубчатого ТЭНа:
- Соединительные элементы: используйте высококачественные фитинги, которые предотвращают утечки и обеспечивают надежное крепление.
- Электрические компоненты: выбирайте компоненты с учётом максимальных нагрузок и частоты срабатывания, что обеспечит надежность электрических соединений.
- Изоляционные материалы: применять высококачественные теплоизоляционные материалы, которые помогут сократить потери тепла.
Новые технологии и альтернативные решения
Существуют новые технологии, которые могут быть внедрены в процесс нагрева:
- Индукционные нагреватели: позволяют добиться большей скорости нагрева и более высокой эффективности.
- Системы управления на основе IoT: использование интернет-вещей для мониторинга и управления температурами в реальном времени.
Общение с производителями и поставщиками
Для повышения надёжности вашего оборудования, рекомендуется наладить постоянное взаимодействие с производителями и поставщиками ТЭНов. Запросите техподдержку, чтобы снизить риски, связанные с эксплуатацией и обслуживанием.
Заключительные рекомендации
Для повышения эффективности нагрева масла с использованием трубчатых ТЭНов строго соблюдайте инструкции по эксплуатации, поддерживайте оборудование в надлежащем состоянии и не забывайте о регулярном обслуживании. Эти шаги обеспечат долгий срок службы ТЭНа и безопасность процессов, связанных с нагревом масла.
С учетом вышесказанного, применение трубчатых ТЭНов, например, для нагрева масла, имеет множество преимуществ. Будучи осведомленным о способах оптимизации эксплуатации и выбора оборудования, вы сможете значительно увеличить эффективность и безопасность работы вашего устройства.
