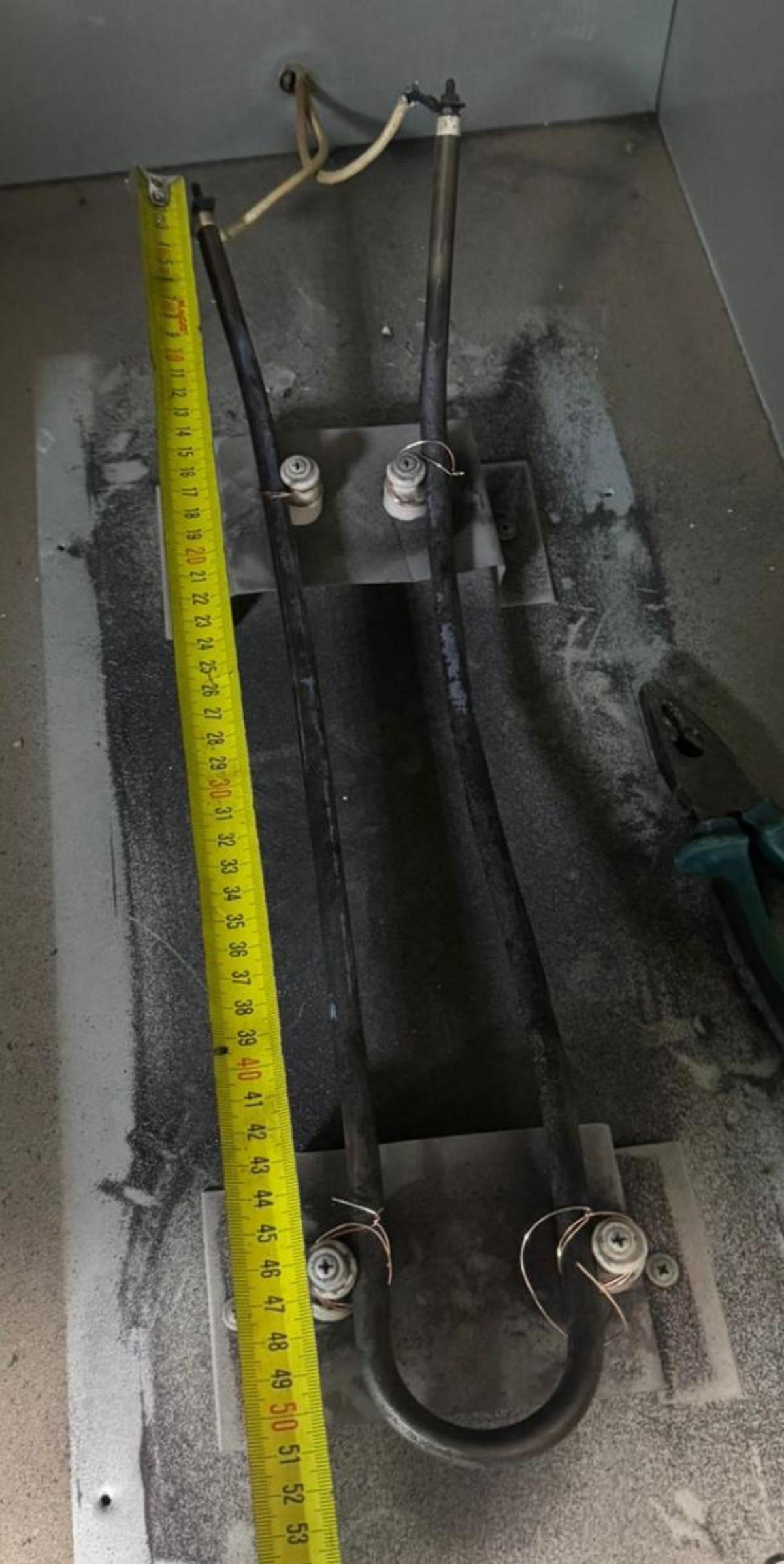

Трубчатый нагреватель 1,5 квт, напряжение 220 В

Выбор и внедрение трубчатых электронагревателей (ТЭН) 1,5 кВт, 220 В: стратегический анализ для промышленного применения

В условиях динамично развивающегося промышленного сектора, где эффективность, надёжность и предсказуемость эксплуатации оборудования являются ключевыми факторами успеха, к выбору комплектующих предъявляются особо строгие требования. Трубчатые электронагреватели (ТЭН) мощностью 1,5 кВт при напряжении 220 В — это распространённое и критически важное звено во многих технологических процессах. От их правильного подбора, интеграции и эксплуатации зависит не только стабильность работы оборудования, но и общие экономические показатели предприятия, включая операционные расходы, энергоэффективность и TCO (Total Cost of Ownership — общая стоимость владения).

Ключевые понятия и терминология

Для принятия обоснованных решений руководителям проектов, инженерам и специалистам по закупкам необходимо чётко понимать основные концепции, лежащие в основе работы ТЭНов:

• ТЭН (трубчатый электронагреватель): Герметичный электрический нагревательный элемент, состоящий из металлической оболочки, внутри которой расположена токопроводящая нагревательная спираль (чаще всего из нихрома) и электрический изолятор (обычно периклаз — оксид магния, MgО). Эта конструкция обеспечивает защиту спирали от внешних воздействий и высокую электробезопасность.
• Нихромовая спираль: Нагревательный элемент, выполненный из сплава никеля и хрома. Отличается высоким удельным электрическим сопротивлением и жаропрочностью, что позволяет эффективно преобразовывать электрическую энергию в тепловую.
• Периклаз: Высокотемпературный изолятор, магниевый порошок, используемый для заполнения пространства между нагревательной спиралью и металлической оболочкой. Обеспечивает диэлектрическую прочность и эффективный отвод тепла от спирали к оболочке ТЭНа.
• Удельная поверхностная мощность (Вт/см²): Величина, характеризующая количество тепла, выделяемого с единицы площади поверхности ТЭНа. Критически важна для предотвращения перегрева и подбора нагревателя под конкретную среду (вода, воздух, масло, агрессивные жидкости). Чем выше удельная мощность, тем интенсивнее нагрев, но и выше риск перегрева в слаботеплопроводных средах.
• IP-рейтинг (Ingress Protection – степень защиты оболочки): Международный стандарт, определяющий степень защиты электрического оборудования от проникновения твёрдых предметов и воды. Для ТЭНов, работающих в жидкостях, критически важен высокий IP-рейтинг на контактных группах.

Технические параметры и электрические характеристики ТЭНов 1,5 кВт, 220 В

ТЭНы мощностью 1,5 кВт, рассчитанные на стандартное однофазное напряжение 220 В, являются востребованным решением для множества задач. Глубокое понимание их технических параметров критично для интеграции в существующие системы и проектирования новых.

Принцип действия и инженерные расчёты

Фундаментальным принципом работы ТЭНа является преобразование электрической энергии в тепловую за счёт сопротивления нихромовой спирали. Для инженеров и эксплуатационного персонала важно не только знать базовые формулы, но и понимать их практические следствия.

Закон Ома и закон Джоуля-Ленца являются основой для расчётов:

• Ток (I): \(I = \frac{P}{U}\) — где P — мощность (Вт), U — напряжение (В). Для 1,5 кВт при 220 В, \(I = \frac{1500}{220} \approx 6.82\) А. Этот показатель прямо влияет на выбор автоматических выключателей, которые должны быть рассчитаны на ток с запасом (например, 10 А) и иметь соответствующую характеристику срабатывания (например, C).
• Сопротивление (R): \(R = \frac{U^2}{P}\) — где U — напряжение (В), P — мощность (Вт). Для 1,5 кВт при 220 В, \(R = \frac{220^2}{1500} \approx 32.27\) Ом. Измерение сопротивления нового ТЭНа позволяет убедиться в его исправности. Значительное отклонение указывает на производственный брак или повреждение.

Понимание этих расчётов позволяет не только проверять соответствие ТЭНа заявленным параметрам, но и проводить первичную диагностику при сбоях, а также правильно подбирать сопутствующее электрооборудование.

Сферы применения: от быта до промышленности

Универсальность и надёжность ТЭНов мощностью 1,5 кВт при 220 В обусловливают их широкое применение как в бытовом, так и в промышленном оборудовании. Их формы (прямые, U-образные, кольцевые, блочные) и материалы позволяют адаптировать их под различные задачи:

• Водонагреватели (бойлеры): Наиболее распространённая область. ТЭНы обеспечивают быстрый и эффективный нагрев воды для бытовых нужд, а также в промышленных санитарно-гигиенических системах.
• Пищевая промышленность: Нагрев воды, масла, растворов для стерилизации, пастеризации, приготовления пищи в промышленном масштабе (например, в пекарнях, молочных заводах). Материалы оболочки (нержавеющая сталь) здесь критически важны для соответствия санитарным нормам.
• Химическая промышленность: Подогрев технологических жидкостей, растворов кислот и щелочей (при условии выбора специализированных материалов, таких как титан или нержавеющая сталь 316L).
• Отопительные системы: Дополнительный или основной нагрев воздуха в небольших промышленных сушильных камерах, саунах, а также в электрических котлах малой мощности.
• Сельское хозяйство: Подогрев воды для животноводческих комплексов, инкубаторов, сушильных установок для зерна или кормов.
• Производство напитков (включая дистилляцию): В самогонных аппаратах и других дистилляторах ТЭНы обеспечивают контролируемый нагрев браги или спиртовых растворов.

Выбор конкретной формы и материала корпуса определяется средой, в которой работает нагреватель, требуемой скоростью теплообмена и ограничениями по монтажу.

Экономическая целесообразность и оценка рисков

Решение о закупке и внедрении ТЭНов 1,5 кВт, 220 В для B2B-сегмента всегда должно основываться на комплексном анализе преимуществ и потенциальных рисков.

Преимущества:

• Универсальность и адаптивность: Широкий ассортимент форм, размеров и типов креплений позволяет интегрировать их практически в любое оборудование. Это сокращает время на проектирование и упрощает замену.
• Высокая надёжность и долговечность: Герметичная конструкция с периклазовым наполнителем защищает спираль от прямого контакта с агрессивными средами, что обеспечивает длительный срок службы (до 10 000 часов при соблюдении условий эксплуатации).
• Высокая рабочая температура: Способность выдерживать температуры до 800°C (для спирали) позволяет применять их в системах, где требуется интенсивный нагрев.
• Безопасность: При погружении в жидкость рабочая поверхность ТЭНа редко достигает критических температур, что снижает риски перегрева и пожаров.
• Простота монтажа: Стандартизированные резьбовые соединения и фланцы упрощают установку и демонтаж.

Недостатки и риски:

• Стоимость материалов: Использование нихрома и высококачественной нержавеющей стали увеличивает себестоимость по сравнению с более простыми нагревательными элементами. Это может повысить начальные инвестиции.
• Невозможность ремонта: В случае выхода из строя спирали или разгерметизации, ТЭН подлежит полной замене. Это требует наличия запасных частей на складе для минимизации простоев.
• Риск разгерметизации: Наиболее уязвимые места — выводные концы, где изоляция может нарушиться со временем, особенно при неправильной эксплуатации или агрессивной среде.
• Коррозия и накипь: Основные причины выхода из строя. Отложения накипи на поверхности ТЭНа резко снижают теплоотдачу, приводят к локальным перегревам спирали и сокращают срок службы. Коррозия оболочки актуальна для агрессивных сред или при неверном выборе материала.
• Энергопотребление: При отсутствии эффективной системы терморегуляции и автоматики, непрерывная работа ТЭНа может привести к избыточному потреблению электроэнергии.

Ключевые критерии выбора для корпоративных заказчиков

При выборе ТЭНов 1,5 кВт, 220 В для промышленных нужд необходимо ориентироваться на долгосрочную перспективу и общую эффективность системы. Это требует более глубокого анализа, чем просто соответствие мощности и напряжения.

1. Рабочая среда:
   • Вода (питьевая/техническая): Нержавеющая сталь AISI 304/321, углеродистая сталь (для технической воды без высоких требований).
   • Высокоагрессивные среды (кислоты, щёлочи): Нержавеющая сталь AISI 316L, титан.
   • Масла, нефтепродукты: Нержавеющая сталь, углеродистая сталь. Важно учитывать вязкость и температуру вспышки.
   • Воздух: Углеродистая или нержавеющая сталь. Удельная поверхностная мощность должна быть значительно ниже, чем для жидкости, чтобы избежать перегрева.
2. Удельная поверхностная мощность (УПМ): Выбор ТЭНа с оптимальной УПМ предотвращает образование накипи в воде и перегрев спирали в воздухе или маслах. Для воды обычно выбирают ТЭНы с УПМ 8-12 Вт/см², для воздуха – 3-5 Вт/см², для масел – 2-4 Вт/см².
3. Тип крепления и монтаж:
   • Резьбовые штуцеры: G1¼, G1½, M10, M14 и др. Должны соответствовать посадочным местам в оборудовании.
   • Фланцевые соединения: Для больших диаметров и высоких давлений, обеспечивают надёжную герметизацию.
   • Крепление с анодом (M6, M8): Используется в водонагревателях для защиты бака от электрохимической коррозии.
4. Форма и габариты: Прямые, U-образные, W-образные, кольцевые, спиральные. Выбор формы определяется внутренним объёмом ёмкости и способом размещения для максимальной эффективности теплообмена.
5. Производитель и сертификация: Приоритет следует отдавать проверенным производителям, продукция которых соответствует международным стандартам качества (ISO, CE) и имеет необходимые сертификаты для применения в конкретной отрасли.
6. Совместимость с системами управления: Возможность интеграции с терморегуляторами, датчиками температуры, ПЛК (Программируемый Логический Контроллер) для автоматизации процесса нагрева, повышения энергоэффективности и безопасности.

После детального рассмотрения фундаментальных аспектов выбора и начальной оценки экономической целесообразности ТЭНов 1,5 кВт, 220 В, перейдём к углублённому анализу их внедрения и оптимизации в составе сложных промышленных систем. Этот этап включает вопросы архитектуры, управления, снижения TCO и использования передовых практик, критичных для обеспечения долгосрочной эффективности и конкурентоспособности.

Продвинутая практика и внедрение ТЭНов 1,5 кВт, 220 В в промышленные циклы

Эффективность эксплуатации ТЭНов в производственных процессах выходит далеко за рамки простого подключения к электросети. В B2B-среде ключевую роль играют интеграция в автоматизированные системы, оптимизация энергопотребления, прогнозирование отказов и грамотное управление жизненным циклом оборудования. Цель — не просто нагреть среду, а сделать это с минимальными операционными затратами, максимальной надёжностью и соблюдением всех технологических требований.

Архитектура системы нагрева и интеграционные аспекты

Современные промышленные системы нагрева на базе ТЭНов 1,5 кВт, 220 В требуют продуманной архитектуры, обеспечивающей безопасность, управляемость и энергетическую эффективность. Интеграция означает не только физическое подключение, но и взаимодействие с более широкой экосистемой предприятия.

• Системы управления: Интеграция с Программируемыми Логическими Контроллерами (ПЛК) и системами SCADA (Supervisory Control and Data Acquisition) позволяет автоматизировать процессы нагрева, поддерживать заданные температурные режимы с высокой точностью, управлять мощностью и отслеживать состояние ТЭНов в реальном времени. Это критично для процессов, требующих строгого соблюдения температурных кривых (например, в химической или фармацевтической промышленности).
• Датчики и обратная связь: Использование прецизионных датчиков температуры (термопары, термисторы, платиновые термометры сопротивления Pt100/Pt1000) и датчиков уровня жидкости обеспечивает безопасную эксплуатацию. Защита от «сухого хода» (работа ТЭНа без среды) предотвращает перегрев и разрушение элемента.
• Модульность и резервирование: В ответственных процессах целесообразно использовать блочные ТЭНы или несколько независимых элементов, подключённых параллельно. Это позволяет обеспечить частичное резервирование: при выходе из строя одного элемента система продолжает работать с меньшей мощностью, что даёт время на плановую замену без остановки производства.
• Электротехническая безопасность: Помимо стандартных автоматических выключателей, необходимо использовать УЗО (устройства защитного отключения) или дифавтоматы для защиты от поражения электрическим током и предотвращения возгораний. Сечение силового кабеля должно быть рассчитано с запасом (например, 2,5 мм² медь для одного ТЭНа 1,5 кВт).
• Теплоизоляция: Адекватная теплоизоляция нагреваемого резервуара или трубопровода значительно снижает потери тепла, что прямо влияет на энергопотребление и окупаемость системы.

Оптимизация эксплуатации и снижение TCO

Снижение общей стоимости владения (TCO) и повышение операционной эффективности достигаются за счёт продуманных стратегий эксплуатации и обслуживания.

• Контроль за отложениями и накипью: Регулярная очистка поверхности ТЭНа от накипи (в системах с водой) является одним из важнейших факторов продления его срока службы и поддержания КПД. Накипь действует как теплоизолятор, приводя к локальному перегреву спирали и её преждевременному выходу из строя. Использование систем водоподготовки (фильтрация, умягчение) снижает образование накипи.
• Мониторинг удельной поверхностной мощности: В динамических средах (например, в маслах с меняющейся вязкостью) или при работе в воздушной среде, необходимо постоянно отслеживать температуру оболочки ТЭНа. Превышение допустимых значений УПМ может привести к карбонизации масла или перегоранию элемента.
• Профилактическое обслуживание (ТО): Разработка чёткого графика ТО, включающего визуальный осмотр, проверку электрического сопротивления изоляции, контроль герметичности контактов, значительно снижает риск внезапных отказов.
  • Измерение сопротивления изоляции: Использование мегаомметра для проверки сопротивления изоляции между нагревательным элементом и его оболочкой. Минимально допустимое значение обычно составляет 0,5 МОм. Регулярный мониторинг помогает выявить деградацию изоляции до критического отказа.
• Управление запасными частями: Наличие на складе критически важных запасных ТЭНов соответствующей мощности и типа крепления позволяет оперативно устранять неисправности и минимизировать время простоя оборудования, что критично для непрерывных производственных процессов.
• Анализ отказов: После выхода ТЭНа из строя важно провести анализ причин отказа (коррозия, перегрев, механическое повреждение, заводской дефект) для предотвращения аналогичных ситуаций в будущем.

Пошаговая реализация проекта внедрения или замены

Эффективное внедрение новых ТЭНов или замена существующих элементов требует системного подхода, разделённого на этапы:

1. Фаза планирования и анализа требований:
   • Определение задачи: Что нужно нагреть? До какой температуры? С какой скоростью? (Роли: руководитель проекта, технолог).
   • Анализ рабочей среды: Тип жидкости/газа, агрессивность, наличие примесей, давление, ограничения по пространству. (Роли: инженер-технолог, инженер-конструктор).
   • Расчёт необходимых параметров: Мощность, напряжение, материал оболочки, удельная поверхностная мощность, тип крепления. (Роли: инженер-электрик, теплотехник).
   • Бюджетирование: Оценка стоимости ТЭНов, сопутствующего оборудования (терморегуляторы, датчики, проводка), монтажных работ, обслуживания. (Роли: отдел закупок, финансовый отдел).
   • Выбор поставщика: Оценка репутации, качества продукции, условий поставки, гарантийного обслуживания. (Роли: отдел закупок, технический отдел).
2. Фаза закупки и подготовки:
   • Заказ и поставка: Контроль сроков и качества поставки.
   • Входной контроль: Проверка ТЭНов на соответствие техническим спецификациям, осмотр на предмет механических повреждений, измерение сопротивления спирали и изоляции. (Роли: ОТК, инженер-электрик).
   • Подготовка монтажной площадки: Обеспечение доступа, подготовка электросети, наличие необходимых инструментов и крепёжных элементов. (Роли: монтажная бригада, инженер по ТБ).
3. Фаза монтажа и подключения:
   • Установка ТЭНа: Монтаж элемента в бак или камеру с обеспечением герметичности соединения (использование уплотнителей, герметиков). (Роли: монтажная бригада).
   • Электрическое подключение: Подключение к электросети с соблюдением правил ПУЭ (Правила Устройства Электроустановок), использование кабеля требуемого сечения, установка защитных автоматов и УЗО. (Роли: сертифицированный электрик).
   • Интеграция с СУ: Подключение датчиков и терморегуляторов к ПЛК/SCADA-системе. (Роли: инженер АСУ ТП).
4. Фаза пусконаладки и тестирования:
   • Первичный запуск: Подача питания, постепенный нагрев среды, контроль температуры. (Роли: инженер-наладчик, технолог).
   • Функциональное тестирование: Проверка работы ТЭНа и всей системы в различных режимах, включая аварийные сценарии (например, срабатывание защиты от сухого хода). (Роли: инженер-наладчик, технолог).
   • Калибровка: Настройка терморегуляторов и датчиков для обеспечения заданной точности поддержания температуры. (Роли: инженер АСУ ТП).
   • Документирование: Составление актов ввода в эксплуатацию, протоколов испытаний, обновление технической документации. (Роли: руководитель проекта, инженер).
5. Фаза эксплуатации и обслуживания:
   • Регулярный мониторинг: Контроль параметров работы, энергопотребления. (Роли: оперативный персонал, инженер КИПиА).
   • Плановое ТО: Согласно графику, проверка, очистка, замена изношенных элементов. (Роли: служба эксплуатации).
   • Анализ инцидентов: Детальный разбор каждого случая отказа ТЭНа для выявления корневых причин и их устранения. (Роли: технический отдел).

Кейсы применения и отраслевые паттерны

Рассмотрим несколько сценариев применения ТЭНов 1,5 кВт, 220 В в различных отраслях для иллюстрации комплексного подхода.

1. Кейс 1: Малая установка для химического синтеза (SMB-сегмент)
   • Задача: Поддержание температуры химического реагента в лабораторном реакторе объёмом 20-30 литров на уровне 80°C с точностью ±1°C. Реактив — слабый кислотный раствор.
   • Решение: Использован U-образный ТЭН 1,5 кВт, 220 В с оболочкой из нержавеющей стали AISI 316L, установленный через резьбовой фланец. Интегрирован с ПЛК Siemens S7-1200 через контроллер температуры ПИД-регулирования. Добавлен датчик уровня для защиты от сухого хода и резервный термостат для аварийного отключения.
   • Результат: Стабильная работа в течение 3 лет без отказов. Точное поддержание температуры снизило расход реагентов и повысило выход целевого продукта на 7%. Высокая коррозионная стойкость AISI 316L предотвратила загрязнение продукта и необходимость частой замены ТЭНа.
2. Кейс 2: Система подогрева воды для промышленной мойки (Enterprise-сегмент)
   • Задача: Поддержание температуры воды 60°C в буферном баке объёмом 500 литров для линии автоматической мойки деталей. Требуется высокая надёжность и минимальное время простоя.
   • Решение: Установлен блок из трёх ТЭНов по 1,5 кВт каждый (общая мощность 4,5 кВт) из нержавеющей стали AISI 304, смонтированный на общем фланце G2″. Каждый ТЭН имеет индивидуальный автоматический выключатель. Система управляется централизованным SCADA-контроллером с возможностью дистанционного мониторинга. Предусмотрена система умягчения воды и периодическая химическая промывка бака для предотвращения накипи.
   • Результат: Благодаря модульной системе, при отказе одного ТЭНа система продолжала работать, обеспечивая 2/3 мощности, что позволило запланировать замену на нерабочую смену. Снижение образования накипи увеличило межсервисный интервал с 6 до 18 месяцев, сократив затраты на обслуживание на 40%.
3. Кейс 3: Система обогрева масляного резервуара (регулируемая отрасль – нефтехимия)
   • Задача: Поддержание вязкости тяжёлого мазута в резервуаре ёмкостью 1000 литров при температуре 40°C для обеспечения его перекачки. Требования по искробезопасности и пожаробезопасности.
   • Решение: Применены специально разработанные ТЭНы с низкой удельной поверхностной мощностью (2 Вт/см²) из углеродистой стали для предотвращения карбонизации масла. Нагреватели помещены в защитные кожухи (сухие ТЭНы), что обеспечивает возможность замены без слива продукта. Система подключена через искробезопасные цепи и имеет сертификацию ATEX. Контроль температуры осуществляется взрывозащищёнными датчиками, интегрированными с системой АСУ ТП предприятия.
   • Результат: Обеспечена стабильная температура мазута, что исключило простои из-за повышенной вязкости и упростило логистику. Отсутствие прямого контакта ТЭНа с маслом и низкая УПМ исключили риски возгорания и значительно продлили срок службы нагревателей. Сокращение простоев увеличило пропускную способность на 15%.

Метрики эффективности и ROI инвестиций в ТЭНы

Для B2B-заказчиков оценка эффективности инвестиций в нагревательные элементы является основополагающей. Это позволяет принимать решения, основанные на количественных показателях.

• Энергоэффективность: Измеряется как отношение фактически потреблённой энергии к теоретически необходимой для достижения заданного температурного режима. Мониторинг потребления электроэнергии (кВт·ч) и сопоставление его с объёмом нагреваемой среды позволяют выявить неоптимальные режимы работы или снижение КПД ТЭНа (например, из-за накипи).

  Формула расчёта тепловой мощности: \(Q = m \cdot c \cdot \Delta T\), где Q — количество теплоты (Дж), m — масса среды (кг), c — удельная теплоёмкость среды (Дж/(кг·°C)), \(\Delta T\) — изменение температуры (°C). Зная время нагрева, можно сравнить фактическое потребление с расчётным.

• TCO (Total Cost of Ownership): Включает стоимость закупки ТЭНа, установки, электроэнергии за весь период эксплуатации, затраты на обслуживание, очистку, ремонт и утилизацию. Сравнение TCO для различных типов ТЭНов (например, из углеродистой и нержавеющей стали) за 5-7 лет позволяет выбрать наиболее экономически выгодное решение, несмотря на более высокую первоначальную цену качественных материалов.
• Надёжность и MTTF (Mean Time To Failure – среднее время до отказа): Увеличение MTTF напрямую снижает затраты на ремонт и минимизирует простои. Использование качественных ТЭНов и систем прогнозирования отказов (CBM) позволяет достигать MTTF в несколько лет.
• ROI (Return On Investment – возврат инвестиций): Для модернизации систем с заменой ТЭНов на более эффективные или долговечные, ROI может быть рассчитан как отношение полученной выгоды (снижение энергопотребления, сокращение простоев, уменьшение затрат на обслуживание) к инвестиционным затратам.

  Пример: Если модернизация системы нагрева (замена ТЭНа и установка терморегулятора) стоимостью 5000 рублей позволила сократить ежемесячное потребление электроэнергии на 300 кВт·ч (при стоимости 5 руб/кВт·ч = 1500 руб/месяц экономии), то срок окупаемости составит \(5000 / 1500 \approx 3.3\) месяца.

• Сокращение простоев: Важная метрика для производственных предприятий. Каждый час простоя линии может приводить к потере десятков или сотен тысяч рублей. Выбор надёжных ТЭНов и продуманная стратегия обслуживания напрямую влияют на этот показатель.
