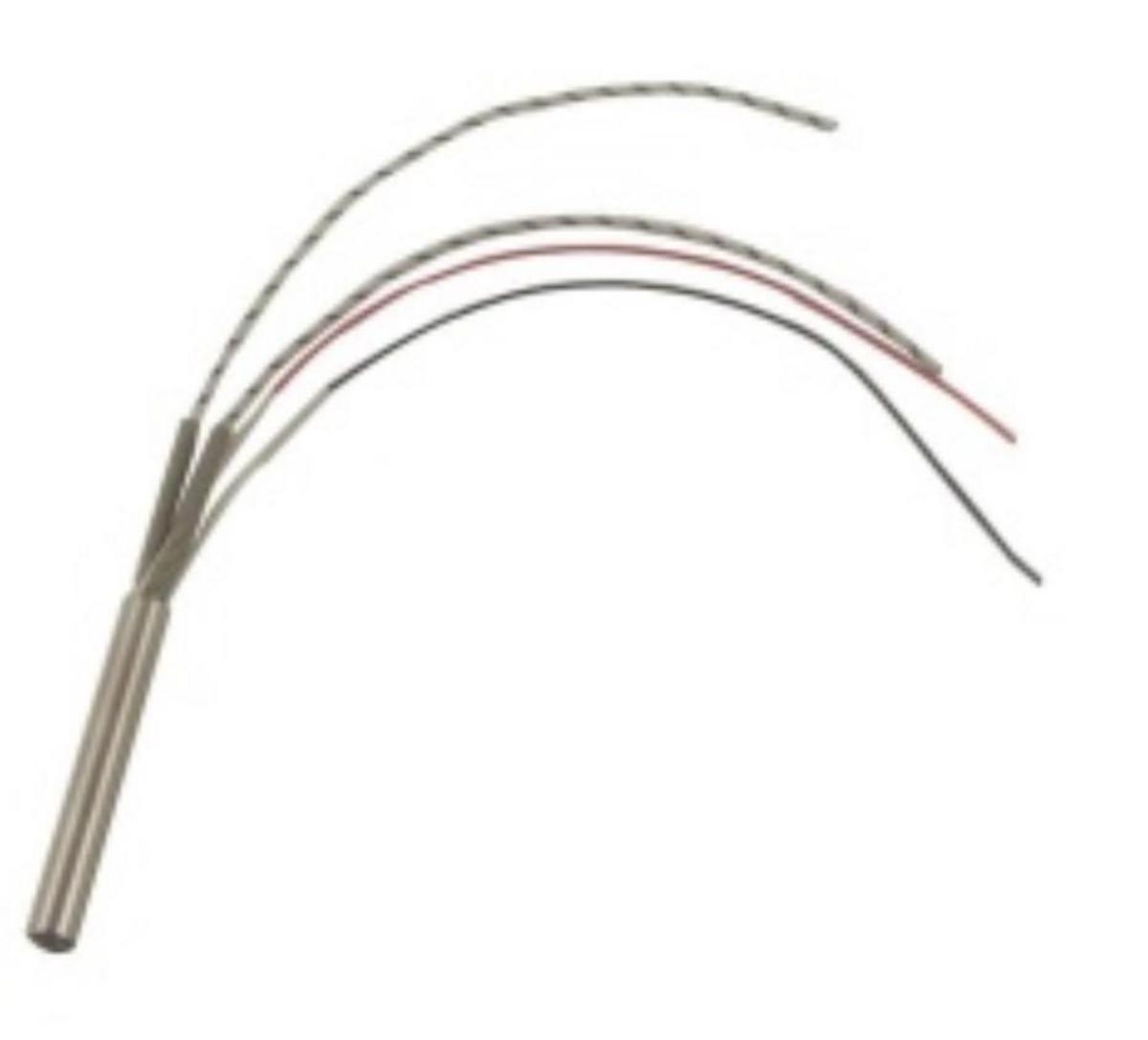

Тен патронный 11х180, 500Вт, 220

Тен патронный 11х180, 500Вт, 220 Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Технические характеристики и особенности конструкции

Конструкция

Патронный ТЭН представляет собой цилиндрический электронагревательный элемент, состоящий из прочного металлического корпуса, обычно выполненного из нержавеющей стали. Внутри корпуса располагается нагревательная спираль, изготовленная из нихромовой проволоки. Пространство между спиралью и корпусом заполняется изолирующим материалом, чаще всего оксидом магния, который обеспечивает электро- и теплоизоляцию, а также повышает теплоотдачу. Односторонний вывод контактов позволяет удобно подключать элемент к электрической сети и осуществлять его надежный монтаж в нагреваемом объекте.

Технические параметры

Ниже представлена таблица с обобщенными параметрами и рядом возможных вариаций для патронного ТЭНа 11×180, 500 Вт, 220 В:

Маркировка

В профессиональной среде маркировка патронных ТЭНов, как правило, включает диаметр, длину, мощность и напряжение. Например, обозначение может выглядеть так: ТЭНП 11х180/500/220 (или D=11 мм, L=180 мм, P=500 Вт, U=220 В).

Назначение и применение

Патронные ТЭНы находят свое применение в различных отраслях:

• Промышленность: использование в пресс-формах для литья, экструзии, упаковки для достижения необходимых температур.
• Технологические установки: нагрев масел, воды, химических сред.
• Пищевая промышленность: оборудование, где важна стерильность и долговечность (нержавеющие материалы).
• Станки и инструменты: от склеивания до термоформования и сушки.
• Лабораторное оборудование: для задач, требующих локального и контролируемого нагрева.

Преимущества:

• Высокий КПД и равномерный нагрев.
• Простота установки и замены — элемент монтируется в отверстие соответствующего диаметра и закрепляется.
• Долговечность благодаря коррозионностойким материалам.
• Возможность регулировки температуры с помощью терморегуляторов.

Принцип работы

При подаче напряжения на контакты ТЭНа, электрический ток проходит через спираль, что приводит к ее нагреву. Тепло передается через металлический корпус в окружающую среду или нагреваемый объект. Магнезиевая засыпка обеспечивает изоляцию и эффективный теплообмен, гарантируя минимальные теплопотери.

Особенности подключения, установки и эксплуатации

Инструменты и материалы для установки

• Дрель для сверления отверстия.
• Термостойкие провода.
• Разъемы и клеммники.
• Терморегулятор для контроля температуры.

Пошаговая инструкция по установке

1. Выберите место установки, где материал выдерживает температуру до 500 °C.
2. Просверлите отверстие нужного диаметра.
3. Вставьте ТЭН в отверстие, проверив плотность посадки.
4. Закрепите нагреватель, если требуется.
5. Подключите провода к сети через терморегулятор.
6. Проверьте работоспособность устройства.
7. Начинайте эксплуатацию, контролируя рабочие параметры.

Меры безопасности

• Обесточивайте систему перед установкой.
• Используйте защитные устройства.
• Не допускайте работы без теплоотвода.
• Выбирайте материалы в зависимости от среды эксплуатации.

Варианты модификаций и дополнений

Существуют различные модификации патронных ТЭНов, которые могут включать:

• Разные материалы корпуса (нержавейка, медь, инколой).
• Различные формы и конструкции для удобства монтажа.
• Встроенные термопары для контроля температуры.
• Широкий выбор мощности и длины в зависимости от задачи.
• Разнообразные варианты подключения к сети.

Критерии выбора патронного ТЭНа

Выбор модели зависит от нескольких факторов:

• Нагреваемая среда и ее химические свойства.
• Требуемая температура эксплуатации.
• Геометрические параметры, такие как диаметр и длина.
• Электрические параметры и возможности питающей сети.
• Условия эксплуатации, включая наличие агрессивных сред.
• Качество и репутация производителя.

Сравнительная таблица популярных моделей

Типичные проблемы и пути их решения

Ниже представлены наиболее распространенные проблемы и их решения:

• Перегрев: часто связан с плохим теплоотводом. Рекомендация: обеспечить плотную посадку и хороший контакт.
• Короткое замыкание: может произойти при повреждении изоляции. Рекомендация: проверять состояние перед установкой.
• Неравномерный нагрев: вызван неплотной посадкой ТЭНа. Рекомендация: удостовериться в правильности установки.
• Коррозия: часто наблюдается при работе в агрессивных средах. Рекомендация: выбирать специализированные сплавы для конструкции.
• Механические повреждения: следует избегать ударов и изломов. Рекомендация: аккуратная эксплуатация на протяжении всего срока службы.

Рекомендации экспертов

• Правильный выбор мощности снижает риск перегрева и увеличивает срок службы.
• Все же используйте терморегуляторы для безопасной эксплуатации.
• Обязательно проверяйте качество всех компонентов и материалов.
• Учитывайте условия эксплуатации при выборе модели.
• Регулярное техническое обслуживание поможет избежать многих неполадок.

Интересные факты и перспективы

Патронные ТЭНы представляют собой наиболее универсальные и надежные нагревательные элементы для различных задач. Современные технологии позволяют создавать ТЭНы с высокой плотностью мощности, что открывает новые горизонты их применения. Например, растущий интерес к моделям с интегрированными датчиками температуры и «умным» управлением может значительно улучшить производственные процессы. Также стоит отметить разработки для особых применений с уникальными материалами, что делает патронные ТЭНы универсальным решением для множества отраслей.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Эффективность и особенности эксплуатации

Эффективность нагрева

Одним из ключевых факторов, определяющих эффективность работы патронного ТЭНа, является его плотность мощности. Модель с показателем ~10–25 Вт/см² обеспечивает равномерное распределение тепла, что значительно увеличивает срок службы нагревателя и уменьшает риск перегревания. Это особенно важно в промышленных областях, где точность и надежность нагрева имеют критическое значение.

Условия эксплуатации

Патронный ТЭН 11×180, 500 Вт, 220 В демонстрирует высокую эффективность в различных условия эксплуатации:

• Промышленное использование: установка ТЭНов в сложных агрегатах, где надежность нагрева определяет успех процесса.
• Лабораторные исследования: применение для нагрева небольших объемов жидкостей или твердых сред, что требует высокой точности.
• Бытовые приборы: использование в котлах, бойлерах и других устройствах с высокими требованиями к безопасности.

Технические параметры и условия эксплуатации

Температурные ограничения

Максимальная рабочая температура патронного ТЭНа достигает 500 °C. Этот параметр позволяет использовать его в многообразных приложениях, однако необходимо учитывать и окружающую температуру, чтобы избежать перегрева. Важно, чтобы система нагрева была оснащена соответствующими механизмами контроля и защиты.

Влияние окружающей среды

При выборе патронного ТЭНа необходимо учитывать физико-химические характеристики окружающей среды:

• Для высококоррозионных сред рекомендуется корпус из инколоя или титана.
• При работе с агрессивными жидкостями следует применять модели с дополнительной защитой.
• В вибрационных условиях предпочтительнее использовать модели с усиленной конструкцией или пружинные механизмы для крепления.

Установка и замена: советы по обслуживанию

Рекомендации по установке

Правильная установка положения ТЭНа играет решающую роль в его надежности и эффективности. Советы по установке:

• Определите оптимальное место установки, чтобы обеспечить максимально эффективный теплообмен.
• Проверьте положение ТЭНа перед окончательной фиксацией: он должен быть строго вертикально или горизонтально установленных.
• Используйте уплотнительные кольца или герметик, чтобы предотвратить утечку теплоносителя в соединениях.

Обслуживание и замена

Патронные ТЭНы требуют некоторых мер по уходу, чтобы обеспечить долговременную работу:

• Регулярно проверяйте соединения и изоляцию проводов, особенно если ТЭН работает в неблагоприятных условиях.
• При визуальном осмотре обратите внимание на любые признаки коррозии или механических повреждений корпуса.
• Заменяйте устаревшие или поврежденные элементы сразу, чтобы избежать неэффективности работы системы.

Внедрение новых технологий

Современные растущие потребности в автоматизации и интеграции технологий в процессах нагрева привели к разработке умных патронных ТЭНов. Эти устройства оснащены встроенными датчиками температуры и системами управления, что позволяет подключать их к системам «умного дома» и производственным автоматизациям:

• Активный контроль температуры и мониторинг состояния нагревателей.
• Интеграция с системами управления для достижения максимальной энергоэффективности.
• Поддержка сетевых интерфейсов для удалённого доступа и управления.

Альтернативные решения

Несмотря на все преимущества патронных ТЭНов, существуют и альтернативные решения в области нагрева:

• Инфракрасные обогреватели для быстрого нагрева поверхностей и объектов.
• Электрические котлы, которые могут быть экономичнее в больших системах отопления.
• Системы на основе термоэлектрических элементов для более точного управления температурой.

Таким образом, патронный ТЭН 11×180, 500 Вт, 220 В остается эффективным и надежным выбором для разнообразных промышленных и бытовых приложений, обеспечивая отличные результаты благодаря своей конструкции, возможностям модификации и современным технологиям.
