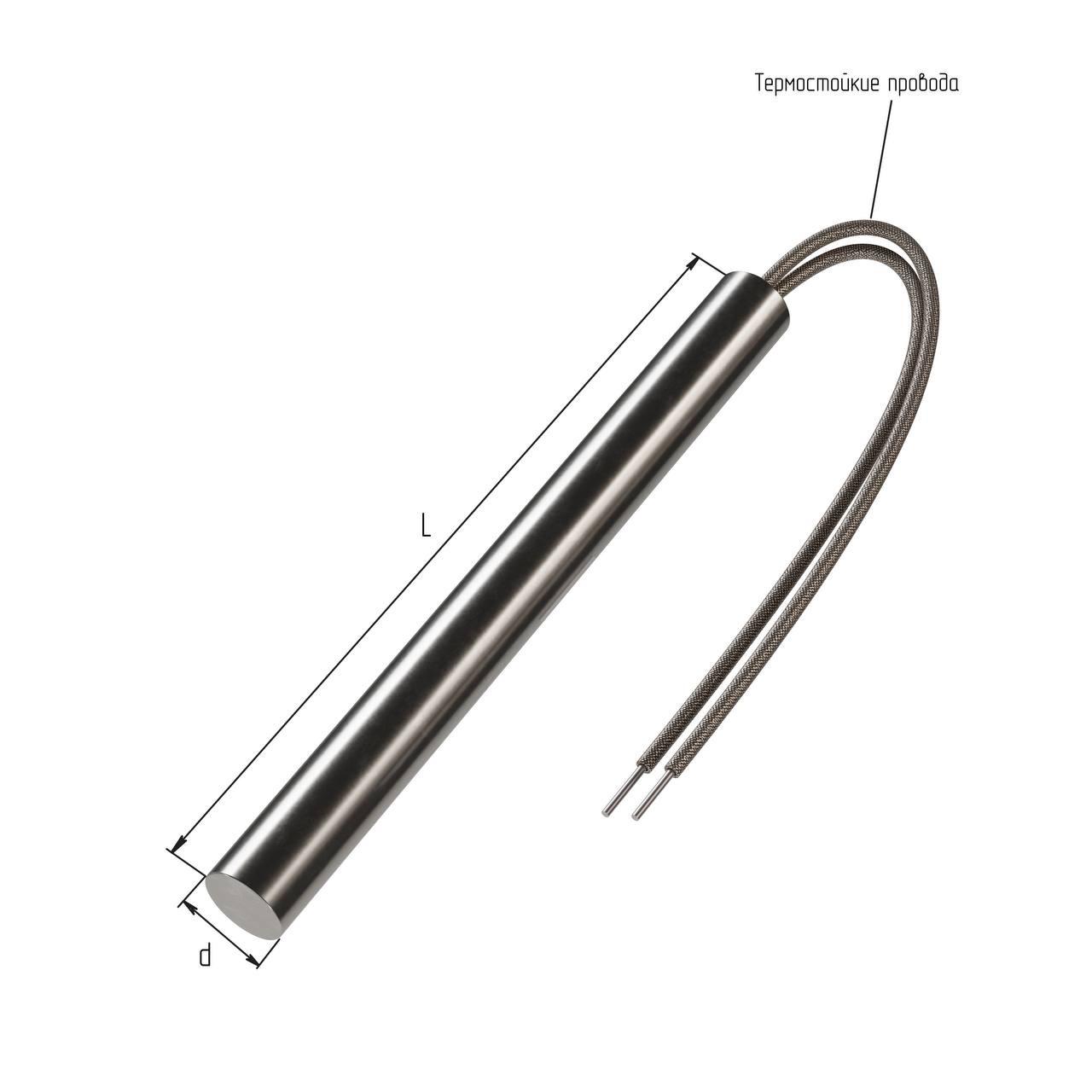

Тен патронного типа. Трубочка нержавейка диаметром 20 мм. Длина трубочки 165 мм Мощность 2КВт

# Патронный ТЭН: полное руководство по устройству, характеристикам и применению

Патронный ТЭН (также известный как пальчиковый трубчатый нагреватель) представляет собой высокоэффективный компактный промышленный нагревательный элемент. Его конструкция предполагает установку в предварительно просверленные отверстия, что обеспечивает точечный, локальный нагрев различных сред и материалов. Рассматриваемая конфигурация — диаметр 20 мм, длина 165 мм, мощность 2 кВт — относится к категории высокомощных моделей, разработанных для интенсивных условий промышленной эксплуатации, где требуется высокая теплоотдача в ограниченном пространстве.

Ключевые понятия и терминология

• ТЭН (Трубчатый Электронагреватель): универсальный нагревательный элемент, преобразующий электрическую энергию в тепловую.
• Патронный ТЭН: специфический тип ТЭНа, предназначенный для вставки в специальные посадочные места.
• Нихром: сплав никеля и хрома, обладающий высоким удельным электрическим сопротивлением и жаростойкостью, используемый для нагревательных спиралей.
• Периклаз (MgO): оксид магния, применяемый в качестве высокотеплопроводного и электроизолирующего наполнителя в ТЭНах.
• Поверхностная мощность: количество тепловой энергии, выделяемое единицей площади внешней поверхности нагревателя (Вт/см²).
• Холодная зона: участок нагревательного элемента у выводов, где температура значительно ниже рабочей, предназначенный для защиты электрических соединений и монтажа.

Устройство и конструкция патронного ТЭНа

Конструкция патронных нагревателей оптимизирована для обеспечения максимальной надежности и эффективности даже в самых сложных промышленных условиях. Каждый компонент играет критически важную роль в общем функционировании:

Основные компоненты

• Внешняя оболочка: изготавливается из высококачественных коррозионностойких материалов, таких как нержавеющая сталь (стандартов SS304, SS310S, SS316) или, для менее агрессивных сред, углеродистая сталь. Нержавеющая сталь обеспечивает превосходную долговечность, механическую прочность и защиту от воздействия химических веществ и высоких температур, что особенно важно для конфигурации 20 мм × 165 мм, 2 кВт.
• Нихромовая спираль: центральный элемент, генерирующий тепло. Изготавливается из высокоомного сплава, как правило, Ni80Cr20 или Х20Н80. Спираль с высокой точностью наматывается концентрически на керамический или другой диэлектрический стержень, что гарантирует равномерное распределение тепла по всей длине активной зоны.
• Изоляционный материал: используется оксид магния (периклаз, MgO) высокой степени чистоты. Этот материал расположен между нихромовой спиралью и внешней оболочкой. Его ключевые свойства — высокая теплопроводность и отличные диэлектрические характеристики. Периклаз обеспечивает эффективную передачу тепла от спирали к корпусу, одновременно предотвращая электрическое замыкание.
• Провода питания: обычно состоят из медно-никелевых проводников, покрытых изоляцией из стекловолокна и силикона. Такая конструкция позволяет выдерживать температуры до 450°C. Выводы могут быть выполнены в виде жестких шпилек или гибких проводов, в зависимости от требований к монтажу и условиям эксплуатации.

Конструктивные особенности

• Герметичность: патронный ТЭН герметично заварен с одного конца, что гарантирует его надежную работу в условиях вибрации, повышенной влажности и воздействия агрессивных сред, исключая проникновение внешних веществ внутрь элемента.
• «Холодные» зоны: на обоих концах нагревателя предусмотрены специальные участки («холодные зоны») длиной от 5 мм и более. В этих зонах отсутствует нагревательный элемент, что поддерживает значительно более низкую температуру. Это критически важно для защиты мест крепления, электрических контактов и выводов от перегрева, продлевая срок службы изделия.
• Высокая точность изготовления: производство патронных ТЭНов осуществляется с минимальными допусками. Отклонение от идеальной округлости корпуса не превышает 0,05 мм. Такая точность обеспечивает максимально плотное прилегание ТЭНа к стенкам монтажного отверстия, что является залогом эффективной теплопередачи и предотвращения локальных перегревов.

Технические характеристики вашей конфигурации (Ø20 мм × 165 мм, 2 кВт)

Рассматриваемая конфигурация патронного ТЭНа (Ø20 мм × 165 мм, 2 кВт) позиционируется как высокомощное решение для промышленных задач, требующих интенсивного и быстрого нагрева. Ниже приведены ее ключевые параметры в сравнении со стандартными диапазонами:

Расчет поверхностной мощности для вашей конфигурации:

• Площадь боковой поверхности цилиндра: \( S = \pi \times d \times L \), где d — диаметр (2 см), L — длина (16,5 см).
• \( S \approx 3.14 \times 2 \times 16.5 \approx 103.6 \text{ см}^2 \)
• Поверхностная мощность: \( P_s = \frac{2000 \text{ Вт}}{103.6 \text{ см}^2} \approx 19.3 \text{ Вт/см}^2 \)

Данное значение поверхностной мощности указывает на то, что ТЭН спроектирован для эффективной работы в режиме интенсивного нагрева, где тепло необходимо быстро и эффективно передавать нагреваемому объекту.

Принцип действия

Принцип работы патронного ТЭНа основан на фундаментальном законе Джоуля-Ленца, преобразующем электрическую энергию в тепловую:

1. Генерация тепла: При подаче напряжения на выводы ТЭНа через нихромовую спираль начинает протекать электрический ток. Сопротивление спирали вызывает ее интенсивный нагрев до температур, достигающих 800°C и выше.
2. Теплопередача: Высокая теплопроводность периклаза (MgO) обеспечивает быструю и равномерную передачу тепла от раскаленной спирали к внешней металлической оболочке ТЭНа.
3. Передача к среде: Нагретая оболочка ТЭНа эффективно передает тепло контактирующей среде — будь то металлическая деталь, жидкость или газ — через прямой контакт или конвекцию.
4. Равномерность распределения: Точный расчет шага витков нихромовой спирали и плотность ее намотки минимизируют разницу температур по всей рабочей длине нагревателя, обеспечивая отклонение менее 1%.
5. Уплотнение периклаза: В процессе производства материал периклаза подвергается высокотемпературному обжатию, что увеличивает его плотность и, как следствие, теплопроводность на 20-30%. Это существенно повышает эффективность теплопередачи от спирали к корпусу.

Основные преимущества патронных ТЭНов

Рассматриваемая конфигурация и патронные ТЭНы в целом обладают рядом ключевых преимуществ, делающих их востребованными в промышленности:

• Высокая удельная мощность: Позволяют достичь значительной мощности (2 кВт) в очень компактном объеме (Ø20 мм), что критично для оборудования с ограниченным пространством.
• Герметичность и надежность: Цельносварная конструкция исключает риск протечек или проникновения загрязняющих веществ, обеспечивая стабильную работу в жестких условиях.
• Точное и равномерное распределение тепла: Исключает локальные перегревы и обеспечивает предсказуемый температурный режим.
• Долговечность: Использование качественных материалов (нержавеющая сталь, нихром) и продуманная конструкция обеспечивают ресурс работы, измеряемый 1000+ циклами нагрева-охлаждения.
• Простота установки: Монтаж осуществляется путем прямого вставления в соответствующее посадочное отверстие, что минимизирует время и трудозатраты.
• Экономическая эффективность: Соотношение высокой производительности, долговечности и относительно низкой стоимости делает их привлекательным выбором.
• Широкая применимость: Подходят для нагрева широкого спектра материалов, включая металлы, жидкости, газы и химические растворы.
• Эффективная теплопередача: Локальное воздействие нагревателя минимизирует потери тепла в окружающую среду.

Сферы применения для высокомощных конфигураций

Патронные ТЭНы с параметрами Ø20 мм, 2 кВт находят применение в критически важных промышленных процессах:

• Обработка металлов: Нагрев пресс-форм, штампов, литейных форм; плавка и термообработка металлов; подогрев инструмента и деталей машин.
• Литейное производство: Обогрев коллекторов и форм для отливки пластмасс и металлов.
• Упаковочное оборудование: Интеграция в машины для запайки и кромкооблицовки.
• Вулканизация и прессование: Применение в промышленных прессах для резины и других материалов.
• Резка и сварка: Использование в термических ножах для резки, а также для подогрева в процессах сварки полимеров.
• Нагрев жидкостей и газов: Подогрев воды, кислот, щелочей, а также различных газообразных сред в технологических установках.

Особенности конструкции для высокой мощности (2 кВт при Ø20 мм)

Для достижения такой высокой теплоотдачи в компактном корпусе применяются специализированные инженерные решения:

• Повышенная плотность обмотки спирали: Нихромовая спираль наматывается с уменьшенным шагом между витками, что позволяет сконцентрировать большее количество нагревательного материала в заданном объеме.
• Оптимизированный шаг витков: Расстояние между витками рассчитывается индивидуально для обеспечения максимально равномерного распределения температуры по всей длине нагревателя, предотвращая локальные перегревы.
• Высокотемпературная изоляция: Периклаз (MgO) выбран за его способность стабильно работать при температурах значительно выше 800°C, сохраняя свои изолирующие и теплопроводные свойства.
• Провода питания с увеличенным сечением: Медно-никелевые проводники рассчитываются на протекание значительного тока. Например, для сети 380В это составляет около 5-6 А, что требует соответствующего запаса прочности.
• Эффективные холодные зоны: Специально спроектированные холодные зоны (от 5 мм) надежно защищают выводные контакты и места крепления от температурного воздействия.

Критические рекомендации по использованию

Эксплуатация высокомощных патронных ТЭНов требует строгого соблюдения рекомендаций:

1. Точность монтажного отверстия: Диаметр отверстия должен составлять 20,0–20,05 мм. Небольшой зазор или слишком плотное прилегание могут привести к перегреву или недостаточному теплосъему.
2. Термоинтерфейс: При наличии неровностей или зазоров в посадочном месте рекомендуется использовать термопасту для улучшения теплопроводности.
3. Мониторинг температуры: Для критически важных процессов рекомендуется применять ТЭНы с интегрированными термопарами или использовать внешние датчики для контроля температуры.
4. Изоляция проводов: Убедитесь, что провода питания имеют соответствующую термостойкую изоляцию (стекловолокно + силикон) для обеспечения безопасности.
5. Режим эксплуатации: Хотя ТЭНы рассчитаны на непрерывную работу, необходимо строго соблюдать номинальное напряжение и допустимые токовые нагрузки.
6. Механическая фиксация: Несмотря на герметичность, надежное механическое крепление элемента критически важно для предотвращения вибраций и обеспечения стабильной теплопередачи.

Сравнение с другими типами нагревателей

Патронные ТЭНы занимают уникальную нишу, сочетая в себе преимущества различных типов нагревательных элементов:

Варианты конфигурации и кастомизация

Возможности кастомизации патронных ТЭНов позволяют адаптировать их под специфические требования:

• Распределение мощности: Возможность задать неравномерное распределение мощности по длине (например, 35% на концах и 30% в центре) для компенсации теплопотерь или обеспечения более равномерного нагрева.
• Многозонный нагрев: Разделение ТЭНа на две или три независимые нагревательные секции с возможностью индивидуального контроля температуры.
• Специальные типы выводов: Гибкие провода в термостойкой оплетке, шпильки различной длины, встроенные разъемы.
• Удлиненные «холодные» зоны: Для монтажа в массивные детали или труднодоступные места.
• Интегрированные датчики: Встраивание термопар (типа J, K, T) непосредственно в корпус ТЭНа для точного контроля температуры в рабочей зоне.

Долговечность и экономическая целесообразность

Инвестиции в качественные патронные ТЭНы мощностью 2 кВт при Ø20 мм оправданы по ряду причин:

• Долговечность: Ресурс в 1000+ циклов нагрева-охлаждения при правильной эксплуатации значительно снижает затраты на замену и обслуживание.
• Высокий КПД: Локальный нагрев с минимальными потерями энергии на рассеивание обеспечивает экономию электроэнергии.
• Сокращение простоев: Надежность конструкции минимизирует риск внезапных поломок, что особенно важно для непрерывных производственных процессов.
• Конкурентная стоимость: Даже высокомощные решения, такие как 10 кВт в корпусе Ø16 мм, остаются экономически привлекательными по сравнению с альтернативными методами нагрева.

Конфигурация патронного ТЭНа Ø20 мм, 165 мм, 2 кВт представляет собой сбалансированное решение, обеспечивающее высокую мощность, компактность, надежность и экономическую эффективность для широкого спектра промышленных задач, где требуется интенсивный локальный нагрев.

Понимание фундаментальных принципов устройства и технических характеристик патронных ТЭНов является отправной точкой для их эффективного внедрения. Следующий этап включает в себя рассмотрение практических аспектов интеграции, оптимизации процессов и управления их жизненным циклом в производственных цепочках, где точность, надежность и производительность играют решающую роль.

Продвинутая практика и внедрение

Эффективное использование патронных ТЭНов, особенно в высокомощных конфигурациях, выходит за рамки простого понимания их конструкции. Ключ к максимальной отдаче кроется в грамотном проектировании систем, оптимизации процессов и проактивном управлении их жизненным циклом. В контексте B2B-применений, где каждый процент эффективности и каждый час простоя влияют на итоговую прибыль, детальный подход к внедрению становится не просто желательным, а обязательным.

Пошаговая реализация и оптимизация

Внедрение патронных ТЭНов в производственные линии можно структурировать по нескольким ключевым этапам, каждый из которых требует внимания к деталям:

Этап 1: Детальное проектирование и выбор

• Анализ нагрузки и тепловых расчетов: Определение требуемой мощности, скорости нагрева, поддержания температуры, а также учета теплопотерь. Для конфигурации 2 кВт Ø20 мм, например, критически важно рассчитать, насколько быстро и эффективно эта мощность будет передаваться нагреваемому объекту, исходя из его теплоемкости и площади контакта.
• Выбор материала корпуса: Нержавеющая сталь (SS304, SS316) для стандартных условий; SS310S для повышенных температур или агрессивных сред; титан для особо коррозионных сред. Ошибки в выборе материала могут привести к преждевременному выходу из строя.
• Проектирование посадочного места: Обеспечение диаметра отверстия 20,0–20,05 мм — критический фактор. Недопустимы зазоры, которые снижают теплопередачу и ведут к перегреву корпуса ТЭНа.
• Система управления: Выбор терморегуляторов, реле, ПИД-контроллеров, соответствующих требуемой точности поддержания температуры и скорости реакции.

Этап 2: Интеграция и пусконаладка

• Монтаж: Аккуратное вставление ТЭНа в подготовленное отверстие. При необходимости — применение термопасты. Обеспечение надежной механической фиксации.
• Электрические подключения: Использование проводов соответствующего сечения и термостойкости. Соблюдение всех норм электробезопасности.
• Настройка системы управления: Калибровка датчиков температуры, установка рабочих параметров (температура, гистерезис, время нагрева).
• Первый пуск: Поэтапный вывод системы на рабочий режим под наблюдением. Контроль температуры корпуса ТЭНа и нагреваемой среды.

Этап 3: Мониторинг и оптимизация

• Регулярный осмотр: Визуальная проверка состояния ТЭНов, отсутствия нагара, коррозии, повреждений изоляции выводов.
• Анализ энергопотребления: Оценка фактического расхода электроэнергии по сравнению с расчетным. Отклонения могут сигнализировать о проблемах с теплосъемом или износом ТЭНа.
• Оптимизация параметров: Корректировка настроек терморегуляторов для достижения максимальной энергоэффективности и производительности. Возможно, снижение мощности или увеличение времени нагрева может сократить пиковые нагрузки.

Этап 4: Планово-предупредительный ремонт (ППР) и замена

• Планирование замены: Исходя из наработки (например, 1000+ циклов) и данных мониторинга, планирование периодической замены ТЭНов, чтобы избежать аварийных остановок.
• Ведение журнала эксплуатации: Фиксация данных о наработке, заменах, ремонтах для анализа общего срока службы и прогнозирования будущих потребностей.

Сравнительная таблица подходов к внедрению

Выбор стратегии внедрения и управления патронным ТЭНами зависит от масштаба предприятия и критичности процесса:

Кейсы и паттерны внедрения

Кейс 1: Массовое производство термопластавтоматов (SMB/Mid-Market)

• Задача: Обеспечение стабильного нагрева пресс-форм для литья пластиковых деталей. Конфигурация: патронные ТЭНы Ø20 мм, 2 кВт, устанавливаемые в специальные гнезда по периметру формы.
• Решение: Использование стандартных конфигураций ТЭНов с нержавеющей сталью SS304. Монтаж в отверстия Ø20,05 мм. Управление с помощью простых терморегуляторов с ПИД-алгоритмом и таймером для цикла впрыска.
• Ключевые метрики: Время цикла литья, процент брака по геометрическим дефектам, количество замен ТЭНов в месяц.
• Оптимизация: Введение журнала учета наработки ТЭНов, регулярный осмотр перед началом смены. Расчет экономической целесообразности замены всех ТЭНов после достижения определенной наработки (например, 10 000 циклов), даже если некоторые еще работают.

Кейс 2: Высокотемпературная обработка металлов (Enterprise)

• Задача: Локальный нагрев инструментальных сталей до 500°C в условиях высокой влажности и агрессивных сред. Конфигурация: патронные ТЭНы Ø20 мм, 2 кВт, из нержавеющей стали SS316, с увеличенными холодными зонами.
• Решение: Выбор ТЭНов из SS316L для повышенной коррозионной стойкости. Монтаж в отверстия с использованием специальной термопасты. Управление через систему SCADA, сбор данных по температуре, энергопотреблению каждого ТЭНа. Интеграция с системой предупреждения о необходимости замены.
• Ключевые метрики: Время достижения рабочей температуры, стабильность температуры в течение процесса (±2°C), OEE линии термической обработки, среднее время до отказа (MTTF).
• Оптимизация: Анализ кривых нагрева и потребления энергии для выявления аномалий. Прогнозирование выхода из строя на основе трендов потребления. Разработка схемы ППР с учетом статистики отказов.

Кейс 3: Химическое производство с агрессивными реагентами (High-Tech/Regulated)

• Задача: Нагрев агрессивных кислотных растворов в реакторах до 150°C. Конфигурация: патронные ТЭНы Ø20 мм, 2 кВт, из титана (TA1) или специальной нержавеющей стали, с интегрированной термопарой типа K.
• Решение: Использование ТЭНов из титана для максимальной химической стойкости. Монтаж через фланцевое соединение или специальный уплотнитель. Интеграция с АСУ ТП реактора, где ПИД-регулятор управляет мощностью ТЭНа на основе показаний встроенной термопары, обеспечивая точность ±1°C.
• Ключевые метрики: Скорость реакции, чистота продукта (минимизация брака из-за перегрева/недогрева), время безотказной работы (MTBF), соответствие стандартам GMP (Good Manufacturing Practice).
• Оптимизация: Внедрение системы предиктивной аналитики, которая анализирует температуру, мощность, скорость потребления и другие параметры для прогнозирования остаточного ресурса ТЭНа. Автоматическое формирование заявки на замену при достижении критических показателей.

Управление жизненным циклом и долгосрочная экономика

Экономическая эффективность патронных ТЭНов раскрывается в полной мере при грамотном управлении их жизненным циклом:

• Снижение операционных расходов: Правильный выбор конфигурации и материалов снижает потребление энергии и частоту замен. Поверхностная мощность (19,3 Вт/см² в данном случае) должна соответствовать тепловым условиям, чтобы избежать перегрузки.
• Повышение OEE: Минимизация незапланированных простоев за счет надежности и проактивного обслуживания.
• Уменьшение брака: Стабильное поддержание температуры процесса, обеспечиваемое точным управлением, напрямую влияет на качество продукции.
• Учет TCO: Полная стоимость владения включает в себя не только первоначальную стоимость ТЭНа, но и затраты на энергию, обслуживание, ремонт, потери от простоя и брак. Выбор более дорогого, но надежного решения часто оказывается выгоднее в долгосрочной перспективе.
• Пример расчета ROI: Если замена патронного ТЭНа Ø20 мм, 2 кВт стоит 50 USD, а средний простой линии при такой замене составляет 2 часа с убытком 500 USD/час, то экономия от своевременной замены (предотвращения аварийного отказа) составит (2 часа * 500 USD/час) — 50 USD (стоимость ТЭНа) = 950 USD. Если такая замена предотвращает 2 аварии в год, годовая экономия составит 1900 USD.
