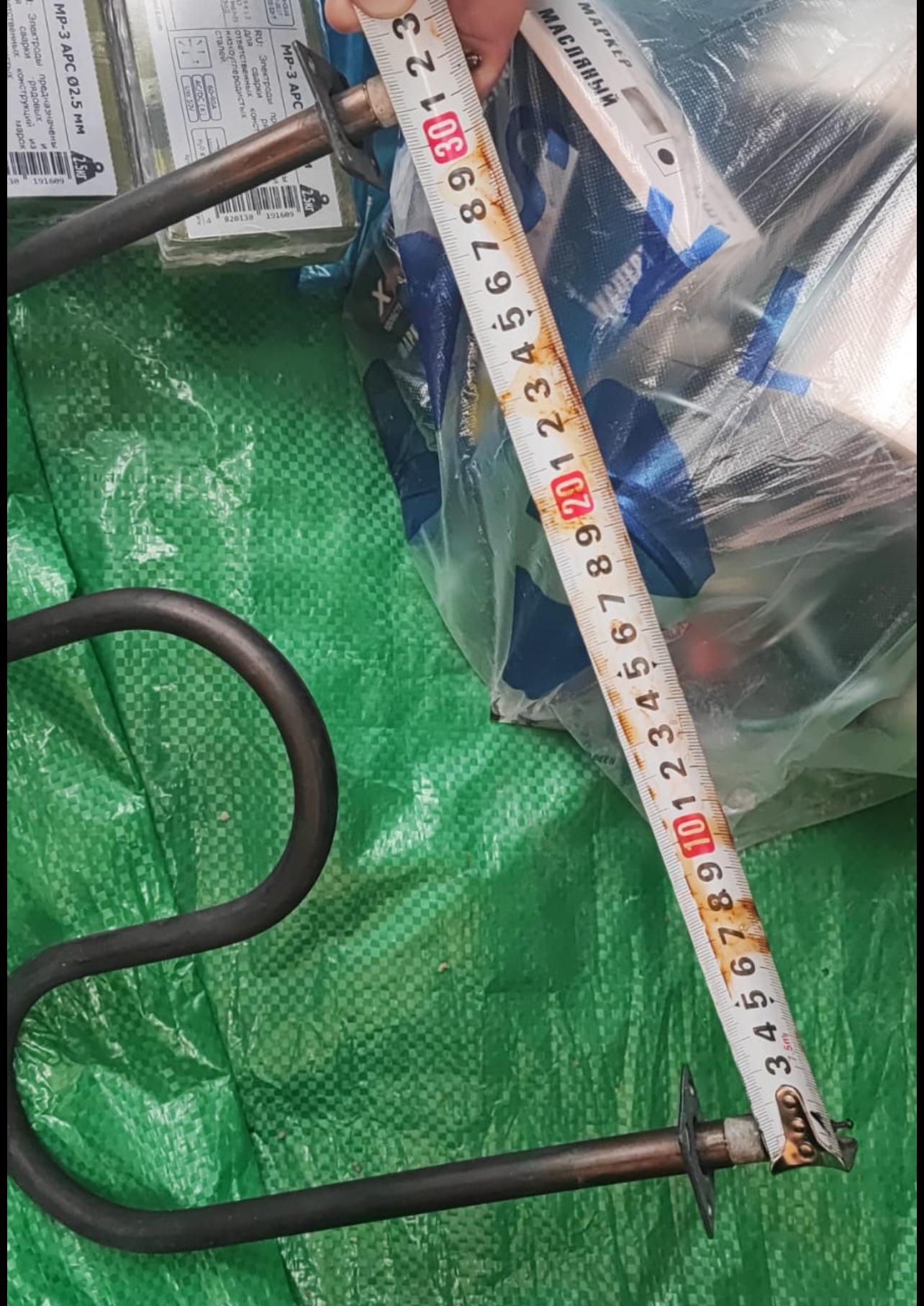

Сухой ТЭН на 1 кВт: стратегический выбор и оптимизация для промышленных систем

В контексте современного промышленного производства и инфраструктурных решений, выбор оптимальных нагревательных элементов критически важен для обеспечения стабильности технологических процессов, снижения эксплуатационных издержек и повышения энергоэффективности. Сухой трубчатый электронагреватель (ТЭН) мощностью 1 кВт является универсальным компонентом, который находит широкое применение как в бытовых, так и в промышленных установках. Данный материал призван предоставить глубокий анализ сухого ТЭНа на 1 кВт, акцентируя внимание на его технических особенностях, стратегических преимуществах и нюансах выбора, актуальных для руководителей, инженеров и специалистов по закупкам.

Ключевые понятия и терминология в тепловом оборудовании

Для эффективного взаимодействия с поставщиками и разработчиками тепловых систем, необходимо чёткое понимание базовых терминов:

• Сухой ТЭН (трубчатый электронагреватель): Это электронагревательный элемент, в котором нагревательная спираль изолирована от прямого контакта с нагреваемой средой (например, жидкостью или газом) при помощи герметичной металлической оболочки или колбы. Тепло передаётся косвенно через эту защитную оболочку. Главное отличие от «мокрого» ТЭНа — отсутствие непосредственного погружения в среду, что минимизирует риски коррозии и накипеобразования.
• Мощность (1 кВт): Показатель максимальной тепловой энергии, которую ТЭН способен генерировать за единицу времени. 1 киловатт (кВт) соответствует 1000 ваттам, что является стандартной мощностью для многих бытовых и промышленных приложений, требующих контролируемого нагрева.
• Коррозия: Процесс разрушения металлов в результате химического или электрохимического взаимодействия с окружающей средой. Сухие ТЭНы значительно снижают риски коррозии, так как их оболочка не контактирует напрямую с агрессивными средами.
• Накипь: Отложения нерастворимых солей (преимущественно карбонатов кальция и магния), образующиеся на поверхности нагревательных элементов при нагреве жёсткой воды. Накипь значительно снижает теплопередачу и КПД (коэффициент полезного действия) системы.
• Срок службы (LCA — Life Cycle Assessment): Общий период эксплуатации оборудования, до его выхода из строя или экономической нецелесообразности дальнейшего использования. Для сухих ТЭНов этот показатель значительно выше, чем для мокрых аналогов.
• Коэффициент полезного действия (КПД): Отношение полезной энергии (тепловой, в данном случае) к общей затраченной энергии. Высокий КПД означает меньшие потери энергии и, как следствие, более низкие эксплуатационные расходы.
• TCO (Total Cost of Ownership) — Общая стоимость владения: Комплексный показатель, включающий не только первоначальную стоимость оборудования, но и все затраты на его эксплуатацию, обслуживание, ремонт и утилизацию в течение всего срока службы. Это ключевой фактор для принятия B2B-решений.

Принцип работы сухого ТЭНа базируется на эффекте Джоуля-Ленца: электрический ток, проходя через резистивную спираль внутри трубки, вызывает её нагрев. Тепло от спирали передаётся через изоляционный материал (часто оксид магния) и металлическую оболочку к защитной колбе или непосредственно к стенкам ёмкости, которая, в свою очередь, передаёт тепло нагреваемой среде. Отсутствие прямого контакта с водой или другими жидкостями предотвращает электрохимическую коррозию и образование отложений, что является фундаментальным преимуществом для долгосрочной эксплуатации.

Технические характеристики и вариативность сухого ТЭНа на 1 кВт для B2B-применений

Выбор сухого ТЭНа должен основываться на детальном анализе требуемых параметров и условий эксплуатации. Мощность в 1 кВт является базовой, но остальные характеристики могут существенно варьироваться:

Виды сухих ТЭНов по конструктивным особенностям

Дифференциация по материалу оболочки, форме и типу подключения позволяет адаптировать ТЭН под специфические задачи:

• По материалу оболочки:
  • Углеродистая сталь: Экономичное решение для систем с нагревом воздуха или неагрессивных сред, где коррозия не является ключевой проблемой. Подходит для сушильных камер, воздушных завес.
  • Нержавеющая сталь (AISI 304, AISI 316): Стандартный выбор для нагрева воды, пищевых сред, слабых растворов кислот/щелочей. Обеспечивает высокую коррозионную стойкость и гигиеничность, что критично для пищевой и фармацевтической промышленности. AISI 316 обладает повышенной устойчивостью к хлоридам.
  • Медь: Отличается очень высокой теплопроводностью, что обеспечивает быстрый нагрев. Применяется в системах, где требуется оперативный отклик, но в менее агрессивных водных средах.
  • Титан: Материал для экстремальных условий — высокоагрессивные химические растворы, морская вода. Обеспечивает максимальную стойкость к коррозии и длительный срок службы, что оправдывает его более высокую стоимость в специализированных отраслях.
• По форме и конструкции:
  • Прямые ТЭНы: Наиболее распространённая форма для стандартных резервуаров и промышленных печей. Просты в монтаже и замене.
  • Гибкие ТЭНы: Могут быть изогнуты по месту монтажа (минимальный радиус изгиба от 3 до 6 см), что позволяет оптимизировать использование пространства в нестандартных или компактных системах. Вариант для кастомизированных решений.
  • Секционные ТЭНы: Состоят из нескольких независимых нагревательных секций. Это позволяет регулировать общую мощность нагрева ступенчато, повышая гибкость управления температурным режимом и энергоэффективность.
• По типу подключения:
  • Болтовые выводы: Надёжный и простой способ подключения, особенно для стационарных промышленных установок.
  • Клеммные соединения: Удобны для быстрого монтажа/демонтажа, что сокращает время обслуживания и ремонта.
  • Штуцеры и фланцы: Обеспечивают герметичное и механически прочное крепление ТЭНа к оборудованию, критично для работы под давлением или с потенциально опасными жидкостями/газами.

Преимущества сухих ТЭНов на 1 кВт для повышения операционной эффективности и снижения TCO

Инвестиции в сухие ТЭНы оправдываются рядом существенных преимуществ, которые прямо влияют на экономические показатели предприятия:

1. Продлённый срок службы и сокращение затрат на замену: Отсутствие прямого контакта нагревательного элемента с водой исключает процессы коррозии и накипеобразования на рабочей поверхности ТЭНа. Это приводит к значительному увеличению срока эксплуатации — до 12–15 лет, что в 2-3 раза превышает типичный ресурс «мокрых» аналогов. Как следствие, сокращаются частота простоев оборудования и затраты на покупку новых элементов, а также трудозатраты на их замену.
2. Высокая и стабильная энергоэффективность: Мокрые ТЭНы со временем покрываются слоем накипи, которая действует как теплоизолятор, заставляя ТЭН работать дольше и потреблять больше энергии для достижения заданной температуры. Сухие ТЭНы свободны от этой проблемы, их КПД остаётся высоким на протяжении всего срока службы. По оценкам, экономия электроэнергии может достигать 10–15% по сравнению с мокрыми ТЭНами в системах с жёсткой водой.
3. Повышенная безопасность эксплуатации: Изоляция нагревательной спирали от рабочей среды минимизирует риски короткого замыкания или пробоя изоляции, особенно при повреждении оболочки. Некоторые модели сухих ТЭНов способны функционировать даже при отсутствии жидкости в баке в течение ограниченного времени (защита от «сухого» хода), что предотвращает выход из строя и потенциально опасные ситуации. Это снижает риски аварий и затраты на ремонт.
4. Универсальность применения и гибкость адаптации: Сухие ТЭНы подходят для широкого спектра сред: от нагрева воды и воздуха до различных газов и масел. Их конструктивное разнообразие (прямые, гибкие, секционные) и выбор материалов позволяют адаптировать их под специфические требования различных отраслей: от пищевой промышленности до химической и машиностроительной.
5. Простота обслуживания и низкие эксплуатационные расходы: Главным преимуществом является отсутствие необходимости в регулярной механической или химической чистке от накипи. В случае необходимости замены, процесс обычно проще и быстрее, так как не требуется сливать всю систему, что сокращает время простоя и трудозатраты персонала.

Расчёт экономического эффекта (пример):

Предположим, предприятие использует 10 водонагревателей с мокрыми ТЭНами мощностью 1 кВт каждый. Средний срок службы мокрого ТЭНа — 3-5 лет, сухой ТЭН — 12-15 лет. Стоимость мокрого ТЭНа — 1500 руб., сухого — 3000 руб. Стоимость обслуживания/замены (работы) — 500 руб. за каждый. Экономия энергии 10%.

• За 12 лет (срок службы сухого ТЭНа):
• Мокрые ТЭНы: Потребуется 3-4 замены (каждые 3-4 года). Общие затраты на 10 ТЭНов: 10 * (4 замены * (1500 руб. + 500 руб.)) = 10 * 8000 руб. = 80 000 руб.
• Сухие ТЭНы: Одна первоначальная установка. Общие затраты на 10 ТЭНов: 10 * (3000 руб.) = 30 000 руб.
• Экономия на замене: 80 000 — 30 000 = 50 000 руб.
• Экономия на электроэнергии: Если каждый ТЭН работает 8 часов в день при стоимости 5 руб./кВт·ч. Годовое потребление: 1 кВт * 8 ч * 365 дн = 2920 кВт·ч. Годовая стоимость: 2920 * 5 = 14 600 руб. Экономия 10% = 1460 руб./год. За 12 лет для 10 ТЭНов: 1460 * 12 * 10 = 175 200 руб.
• Итоговая экономия за 12 лет: 50 000 руб. (замена) + 175 200 руб. (энергия) = 225 200 руб.

Сравнительная таблица: Сухие ТЭНы против других методов нагрева в B2B-контексте

При выборе нагревательного элемента для промышленных задач важно сопоставлять не только сухие и мокрые ТЭНы, но и альтернативные технологии. Эта таблица поможет C-уровню и техническим специалистам оценить ключевые факторы.

После детального рассмотрения конструкции, технических параметров и сравнительных преимуществ сухих ТЭНов, логичным шагом становится углубление в практические аспекты их внедрения и оптимизации в реальных промышленных системах, включая архитектурные решения, этапы реализации и анализ успешных кейсов.

Продвинутая практика и внедрение сухих ТЭНов в промышленные циклы

Переход от выбора к интеграции сухого ТЭНа на 1 кВт в существующие или проектируемые промышленные комплексы требует системного подхода. Здесь мы рассмотрим вопросы архитектуры решений, процессы внедрения, механизмы контроля качества и масштабирования, которые позволят максимально реализовать потенциал данных нагревательных элементов.

Оптимизация архитектуры тепловых систем с сухими ТЭНами

Интеграция сухих ТЭНов должна быть продумана на этапе проектирования системы, чтобы обеспечить максимальную эффективность и ремонтопригодность. Ключевые аспекты архитектуры:

1. Модульность и резервирование: Вместо одного мощного нагревателя целесообразно использовать несколько сухих ТЭНов по 1 кВт, работающих параллельно. Это обеспечивает модульность системы: при выходе из строя одного элемента остальные продолжат работу, предотвращая полный простой. Также это позволяет ступенчато регулировать мощность нагрева.
2. Система контроля и автоматизации: Для каждого ТЭНа (или группы ТЭНов) рекомендуется установка индивидуальных термостатов, реле времени и датчиков температуры. Интеграция этих компонентов в общую SCADA (Supervisory Control and Data Acquisition) или АСУ ТП (Автоматизированная система управления технологическими процессами) позволяет осуществлять точный контроль, мониторинг и оптимизацию энергопотребления.
3. Материалы защитных колб и теплообменников: Поскольку сухой ТЭН размещается в защитной колбе, выбор материала для неё (нержавеющая сталь, керамика, кварц) критичен. Он должен соответствовать агрессивности нагреваемой среды и обеспечивать максимальную теплопередачу. Проектирование эффективных теплообменных поверхностей вокруг колбы увеличивает скорость и равномерность нагрева.
4. Вентиляция и теплоотвод (для воздушных систем): При использовании сухих ТЭНов для нагрева воздуха или газов важно обеспечить адекватную циркуляцию среды и отвод тепла. Перегрев оболочки ТЭНа из-за недостаточной вентиляции может сократить его срок службы.
5. Электротехническая инфраструктура: Проектирование силовой части должно учитывать суммарную мощность ТЭНов, обеспечивая необходимую защиту от перегрузок и коротких замыканий (автоматические выключатели, УЗО). Правильный подбор сечения кабелей и надёжных соединений гарантирует стабильную и безопасную работу.

Пример архитектурного решения: Для крупного промышленного бойлера на ёмкость 5000 литров с общей требуемой мощностью 20 кВт, вместо установки 20 отдельных мокрых ТЭНов, целесообразно использовать 4-5 кластеров по 4 сухих ТЭНа мощностью 1 кВт каждый, размещённых в легкодоступных для замены колбах из нержавеющей стали. Каждый кластер управляется отдельным контроллером с интеграцией в центральную систему мониторинга.

Пошаговая реализация проекта внедрения сухих ТЭНов

Эффективное внедрение включает несколько ключевых этапов, каждый из которых требует внимания специалистов:

1. Этап 1: Аудит и Технико-экономическое обоснование (ТОЭ)
   • Роли: Главный инженер, руководитель проекта, финансист.
   • Действия: Анализ существующих систем нагрева (если есть), определение текущих затрат на энергию и обслуживание, оценка потенциальной экономии и расчёт ROI (Return on Investment) для перехода на сухие ТЭНы. Обоснование целесообразности инвестиций.
   • Артефакты: Отчёт по аудиту, ТЭО, предварительный бюджет проекта, график окупаемости.
2. Этап 2: Проектирование и подбор оборудования
   • Роли: Инженер-проектировщик, технолог, специалист по закупкам.
   • Действия: Разработка детальной схемы системы нагрева (размещение ТЭНов, колб, датчиков, контроллеров), определение точных характеристик ТЭНов (материал, форма, тип подключения), выбор производителя. Учёт всех требований безопасности и стандартов.
   • Артефакты: Проектная документация, спецификации оборудования, технические чертежи, ведомость материалов, тендерная документация.
3. Этап 3: Закупка и подготовка
   • Роли: Специалист по закупкам, логист.
   • Действия: Выбор поставщика на основе надёжности, цены, сроков поставки и гарантий. Закупка ТЭНов, защитных колб, контроллеров, кабелей и сопутствующих материалов. Проверка оборудования на соответствие спецификациям.
   • Артефакты: Договоры поставки, акты приёма-передачи, сертификаты соответствия, паспорта на оборудование.
4. Этап 4: Монтаж и интеграция
   • Роли: Инженеры по монтажу, электрики, автоматизаторы.
   • Действия: Установка ТЭНов и защитных колб, подключение к электросети, монтаж датчиков и контроллеров, интеграция в АСУ ТП. Соблюдение всех нормативов и правил безопасности.
   • Артефакты: Акты скрытых работ, протоколы электроизмерений, схемы подключения, исполнительная документация.
5. Этап 5: Пусконаладка и тестирование
   • Роли: Инженер-наладчик, технолог, оператор.
   • Действия: Проверка работоспособности системы, калибровка датчиков, настройка температурных режимов и логики управления. Тестирование во всех рабочих диапазонах, имитация аварийных ситуаций для проверки защитных систем.
   • Артефакты: Протоколы пусконаладочных работ, отчёты о тестировании, инструкции по эксплуатации для персонала.
6. Этап 6: Обучение персонала и ввод в эксплуатацию
   • Роли: Инструкторы, операторы, обслуживающий персонал.
   • Действия: Обучение операторов и технического персонала работе с новой системой, правилам эксплуатации и базовому обслуживанию. Передача системы в промышленную эксплуатацию.
   • Артефакты: Журналы инструктажей, свидетельства об обучении, регламенты обслуживания.

Кейсы и паттерны применения сухих ТЭНов в B2B-сегменте

Различные отрасли и масштабы предприятий диктуют свои подходы к использованию сухих ТЭНов:

Кейс 1: Малый и средний бизнес (SMB) — Модернизация бойлерной в кафе/ресторане

Задача: Сеть из 5 кафе сталкивалась с частыми поломками водонагревателей (в среднем 1-2 раза в год на объект) из-за образования накипи и коррозии мокрых ТЭНов. Это приводило к простоям, высоким затратам на ремонт (около 2500 руб. за ТЭН и работу) и неудовлетворённости клиентов. Общая мощность бойлера на одно кафе – 3 кВт.

Решение: Замена трёх мокрых ТЭНов по 1 кВт в каждом из 5 бойлеров на сухие ТЭНы из нержавеющей стали (AISI 304). Сухие ТЭНы были установлены в специальные колбы. Установлены счётчики электроэнергии для контроля расхода.

Результат: За первый год эксплуатации количество поломок ТЭНов сократилось до нуля. Экономия на ремонте и замене составила около 25 000 руб. в год (5 кафе * 2 поломки * 2500 руб.). Дополнительно, за счёт стабильно высокого КПД сухих ТЭНов, ежемесячное потребление электроэнергии на нагрев воды снизилось в среднем на 8-10%, что привело к экономии около 1200 руб. на кафе в месяц (для Москвы). Общая годовая экономия для сети составила более 100 000 руб. (25000 + 5*12*1200).

Паттерн: Применение сухих ТЭНов для снижения операционных расходов и повышения надёжности критически важных узлов в условиях ограниченного бюджета и чувствительности к простоям.

Кейс 2: Промышленное предприятие — Система термостатирования масла в станках ЧПУ

Задача: Крупный машиностроительный завод использовал индукционные нагреватели для поддержания стабильной температуры технологического масла в ёмкостях объёмом 100 литров (требуемая мощность 2 кВт на ёмкость) для станков с числовым программным управлением (ЧПУ). Индукционные нагреватели были эффективны, но требовали сложной и дорогой управляющей электроники, были чувствительны к перепадам напряжения и имели высокую первоначальную стоимость. Была потребность в более экономичном и простом в обслуживании решении для 50 таких ёмкостей.

Решение: Разработка и внедрение системы термостатирования на основе двух сухих ТЭНов из нержавеющей стали (AISI 316) по 1 кВт каждый на каждую ёмкость. ТЭНы были установлены в специальные колбы с термопарами и подключены к программируемым логическим контроллерам (ПЛК), интегрированным в общую систему мониторинга производства. В системе использовались секционные ТЭНы для более точного контроля.

Результат: Первоначальные инвестиции в систему сухих ТЭНов оказались на 40% ниже по сравнению с индукционными аналогами. Упрощение конструкции и отсутствие сложных высокочастотных блоков сократило время монтажа на 30%. За два года эксплуатации зафиксировано снижение количества отказов системы нагрева на 85%. Это позволило существенно сократить затраты на обслуживание и ремонт, а также повысить надёжность производственных процессов, минимизируя время простоя станков. Средняя экономия на одну ёмкость составила порядка 15 000 руб./год за счёт меньших затрат на ЗИП и обслуживание.

Паттерн: Применение сухих ТЭНов как надёжной и экономичной альтернативы более дорогим или сложным нагревательным системам, с акцентом на снижение TCO и повышение стабильности работы в условиях массового применения.

Кейс 3: Предприятие химической промышленности — Нагрев агрессивных растворов

Задача: Предприятие по производству удобрений требовало поддержания температуры агрессивных солевых растворов (содержание хлоридов до 10%) в реакторах (150 литров) при 80°C. Ранее использовались мокрые ТЭНы из нержавеющей стали, но их срок службы не превышал 6-8 месяцев из-за быстрой коррозии. Требовалось решение с увеличенным сроком службы и повышенной безопасностью.

Решение: Установка сухих ТЭНов мощностью 1 кВт с оболочкой из титана. Каждый ТЭН был помещён в колбу из фторопласта (PTFE), которая полностью исключала контакт нагревательного элемента с агрессивной средой. Система управления была дополнена датчиками утечки и автоматическим отключением.

Результат: Срок службы титановых сухих ТЭНов увеличился до 3-4 лет, что в 6-8 раз превысило показатели предыдущих решений. Это позволило сократить частоту замены нагревательных элементов, минимизировать риски простоя производственной линии и значительно повысить безопасность труда. Несмотря на более высокую первоначальную стоимость титановых ТЭНов (в 3-4 раза выше нержавеющей стали), расчёт TCO показал окупаемость инвестиций в течение 1,5 лет за счёт экономии на регулярных заменах и отсутствия аварийных ситуаций.

Паттерн: Использование высокотехнологичных сухих ТЭНов (например, из титана) в сочетании с защитными колбами из химически стойких материалов для эксплуатации в экстремально агрессивных средах, где безопасность и долговечность имеют первостепенное значение, несмотря на высокую первоначальную стоимость.

Ключевые факторы успеха и чек-лист для внедрения

Для успешного внедрения сухих ТЭНов необходимо учитывать следующие аспекты:

• Адекватная оценка тепловых потерь: Точный расчёт требуемой мощности, учитывающий объём, среду, начальную/конечную температуру и тепловые потери системы.
• Качество производителя: Выбор ТЭНов от проверенных поставщиков с сертификатами соответствия и реальной гарантией. Дешёвые аналоги могут привести к обратному эффекту.
• Материал защитной колбы: Убедитесь, что материал колбы совместим с нагреваемой средой по химической стойкости и теплопроводности.
• Система управления: Наличие точных термостатов и контроллеров для поддержания заданного температурного режима и предотвращения перегрева.
• Доступность для обслуживания: Конструкция системы должна предусматривать лёгкий доступ к ТЭНам для контроля и быстрой замены без слива всей среды.
• Обучение персонала: Инвестиции в обучение сотрудников правильной эксплуатации и базовому обслуживанию.
• Документация: Полный пакет технической документации, включая схемы, инструкции и паспорта оборудования.
