Сухой Тэн в колбе. Мощность-3 КВт. Длина-1100мм. Диаметр колбы-50мм. Длина нагревательной части-700мм

Сухой ТЭН в колбе: мощность 3 кВт, длина 1100 мм, диаметр колбы 50 мм, длина нагревательной части 700 мм

Сухой ТЭН в колбе мощностью 3 кВт с указанными габаритами (общая длина 1100 мм, диаметр колбы 50 мм, нагревательная часть 700 мм) представляет собой высокоэффективный электронагреватель для накопительных водонагревателей, промышленных бойлеров и систем нагрева жидкостей, где нагревательный элемент изолирован от среды герметичной колбой, исключая прямой контакт с водой или маслом. Эта конструкция обеспечивает значительное увеличение эксплуатационного ресурса — до 10–15 лет, повышенную безопасность персонала и систем, а также существенную экономию энергии за счет отсутствия прямого контакта нагревательного элемента с агрессивной средой, что исключает образование накипи и коррозии. Коэффициент полезного действия (КПД) таких систем достигает 98% благодаря оптимизированному косвенному нагреву через колбу.

Данные параметры оптимальны для широкого спектра мощных бытовых и полупромышленных применений. Общая длина ТЭНа в 1100 мм обеспечивает гибкость при установке в баки объемом от 100 до 300 литров, как вертикальной, так и горизонтальной ориентации. Диаметр колбы 50 мм выбран для обеспечения компактности при сохранении оптимальной площади теплообмена и равномерного распределения тепла. Нагревательная зона длиной 700 мм (что составляет примерно 64% от общей длины элемента) разработана для минимизации локального перегрева, распределяя общую мощность 3 кВт равномерно по всему объему или с применением «холодных концов», что критически важно для предотвращения воздушных пробок и повышения безопасности.

Ключевые понятия и терминология

• ТЭН (Трубчатый ЭлектроНагреватель): Устройство, преобразующее электрическую энергию в тепловую путем нагрева резистивной спирали, заключенной в металлическую оболочку.
• Сухой ТЭН: Разновидность ТЭНа, в котором нагревательный элемент изолирован от нагреваемой среды (воды, масла) герметичной колбой, что предотвращает прямой контакт и образование накипи.
• Мокрый ТЭН: Классический ТЭН, который непосредственно контактирует с нагреваемой жидкостью, что делает его подверженным коррозии и образованию накипи.
• Колба (защитная оболочка): Герметичный кожух (часто из нержавеющей стали, меди, титана или керамики), внутри которого расположен нагревательный элемент. Защищает спираль от прямого контакта с жидкостью.
• Нихромовая/резистивная спираль: Основной нагревательный элемент, изготавливаемый из сплавов с высоким электрическим сопротивлением (например, нихром), который генерирует тепло при прохождении электрического тока.
• Стеатит (керамический изолятор): Материал на основе силиката магния, используемый в качестве наполнителя или изолятора внутри колбы. Обладает хорошими диэлектрическими свойствами и способностью долго удерживать тепло.
• Магниевый анод: Элемент, устанавливаемый в баке водонагревателя, который защищает металлические поверхности от электрохимической коррозии, «принимая удар» на себя.
• КПД (Коэффициент Полезного Действия): Показатель эффективности преобразования электрической энергии в тепловую, выражаемый в процентах.
• Холодные концы: Участки нагревательного элемента, расположенные ближе к контактам или фланцу, где мощность нагрева снижена или отсутствует для предотвращения перегрева монтажных узлов.
• AISI 304/316: Марки нержавеющей стали. AISI 304 — стандартная пищевая сталь, AISI 316 — улучшенная версия с добавлением молибдена, обладающая повышенной коррозионной стойкостью, особенно к хлоридам и кислотам.
• IP-защита (Ingress Protection): Международный стандарт, определяющий степень защиты электрического оборудования от проникновения посторонних предметов и воды. IP54, например, означает защиту от пыли и брызг воды.

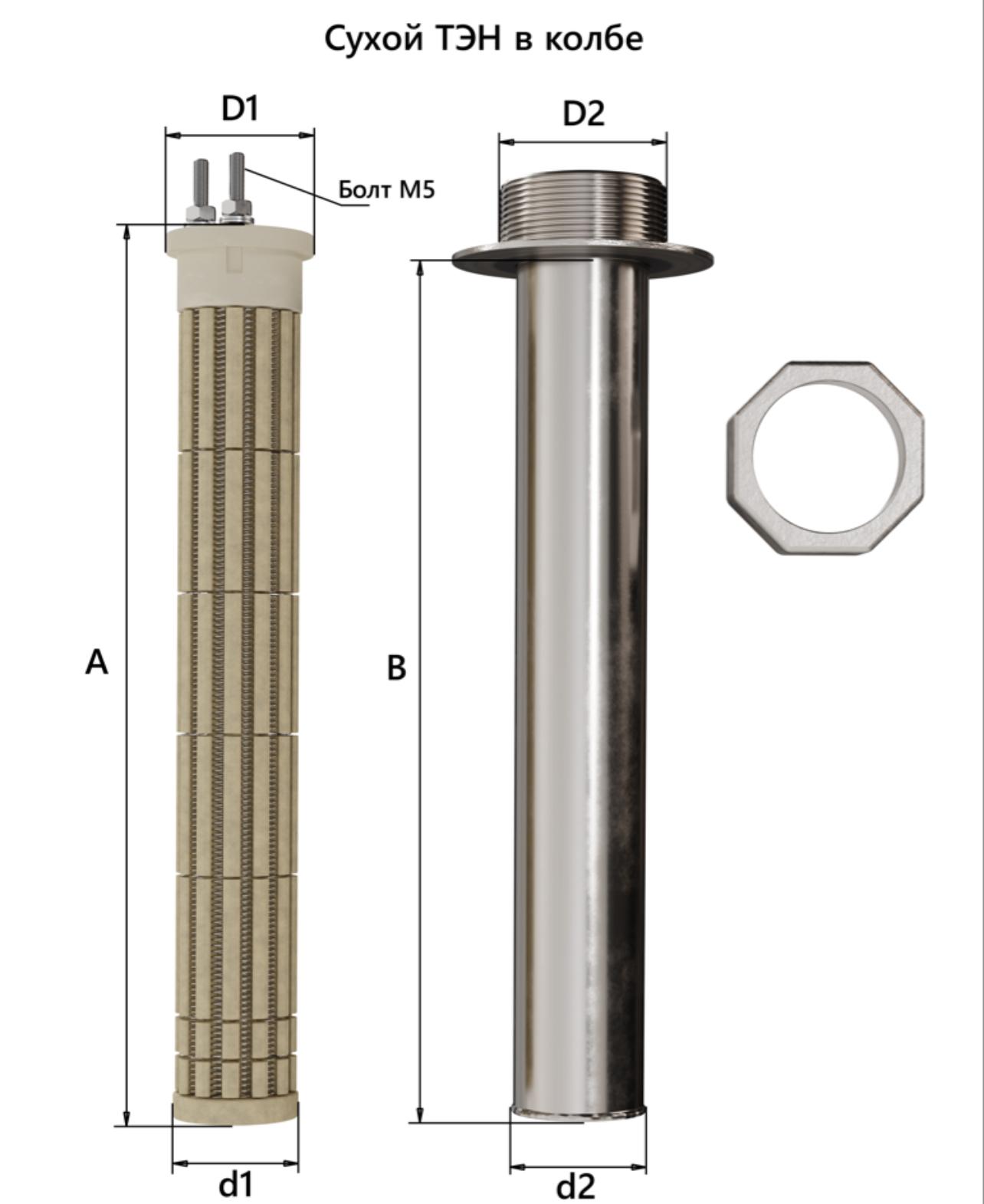

Конструкция сухого ТЭНа в колбе

Сухой ТЭН по своей сути является герметичным нагревателем, где нагревательная спираль, выполненная из нихрома или иного резистивного сплава, размещена внутри защитной колбы. Для данного ТЭНа с диаметром колбы 50 мм используются различные материалы: высококачественная нержавеющая сталь (марок AISI 304/316), медь (для её высокой теплопроводности) или титан (для экстремально агрессивных сред). Колба надежно запаивается, исключая любой контакт нагревательной спирали с внешней средой. Часто внешняя поверхность колбы подвергается антикоррозийной обработке или покрывается эмалью для дополнительной защиты от накипи и отложений, что важно для поддержания высокой эффективности теплопередачи на протяжении всего срока службы.

Внутреннее пространство между нагревательной спиралью и стенками колбы заполняется различными теплопроводящими и изоляционными материалами, выбор которых определяет эксплуатационные характеристики и область применения ТЭНа с мощностью 3 кВт и длиной 1100 мм:

Нагревательная спираль, выполненная из нихромовой или аналогичной резистивной проволоки, аккуратно наматывается на последовательно расположенные керамические цилиндры-изоляторы. Эта конструкция позволяет изготавливать ТЭНы любой требуемой длины, включая специфическую для нашей модели 1100 мм с рабочей (нагревательной) зоной 700 мм. Важным инженерным решением являются так называемые «холодные зоны» по краям колбы (обычно по 200 мм с каждой стороны). В этих зонах мощность нагрева снижена или отсутствует, что предотвращает перегрев мест монтажа – фланцев, резьбовых соединений и электрических контактов, тем самым повышая общую надежность и безопасность системы, а также продлевая срок службы уплотнителей и изоляции.

Для изготовления колбы диаметром 50 мм применяются специализированные материалы, выбор которых зависит от условий эксплуатации и типа нагреваемой среды. Нержавеющая сталь марок AISI 304 и AISI 316 широко используется благодаря своим антикоррозийным свойствам. AISI 316 с добавлением молибдена предпочтительна для более агрессивных сред или сред с высоким содержанием хлоридов. Медь, обладающая выдающейся теплопроводностью, применяется там, где требуется максимально быстрая и эффективная передача тепла. Титан используется в особо агрессивных химических средах, где другие материалы не выдерживают длительной эксплуатации. Поверхность колбы может быть дополнительно обработана (например, эмалированием или нанесением гидрофобных покрытий) для улучшения самоочистки от отложений и поддержания стабильной теплоотдачи.

Принцип работы

Принцип действия сухого ТЭНа мощностью 3 кВт основан на косвенной передаче тепла. Электрическая энергия, подаваемая на нихромовую спираль (для 3 кВт при напряжении 220 В это соответствует току порядка 13,6 А), преобразуется в тепловую. Температура самой спирали может достигать 800°C. Это тепло затем эффективно передается через наполнитель внутри колбы к ее стенкам. Температура внешней поверхности колбы при этом поддерживается в диапазоне 120–150°C, что значительно ниже температуры спирали, но достаточно для эффективного нагрева жидкости.

Процесс теплопередачи можно разбить на несколько ключевых этапов:

1. Прохождение электрического тока по резистивной спирали вызывает её интенсивный нагрев.
2. Генерируемое тепло аккумулируется и равномерно распределяется наполнителем внутри колбы (кварцевый песок или масло ускоряют этот процесс на 20–30% по сравнению с воздухом). Это обеспечивает эффективную передачу тепла от спирали к стенкам колбы.
3. Нагретая колба с большой площадью поверхности (для длины 700 мм и диаметра 50 мм площадь составляет приблизительно 0,11 м²) передает тепло непосредственно нагреваемой жидкости (воде, маслу, антифризу).
4. Важным дополнением в системах с сухими ТЭНами, особенно для водонагревателей, является использование магниевого анода. Он обеспечивает дополнительную защиту внутренней поверхности бака от электрохимической коррозии, продлевая его ресурс.

Для данной конфигурации сухого ТЭНа (3 кВт, 1100 мм, диаметр колбы 50 мм) достигаются следующие ключевые преимущества: полное отсутствие накипи на нагревательном элементе, что кардинально отличает его от «мокрых» ТЭНов. Это гарантирует стабильную производительность и высокий КПД. Нагрев 100 литров воды до рабочей температуры (+60°C) обычно занимает всего 1–1,5 часа, при этом КПД системы, как правило, на 10–15% выше по сравнению с традиционными «мокрыми» аналогами из-за отсутствия теплоизолирующего слоя накипи.

Преимущества и недостатки

Выбор сухого ТЭНа в колбе, особенно с параметрами 3 кВт, 1100 мм и диаметром 50 мм, является стратегическим решением для B2B-потребителей, стремящихся к оптимизации эксплуатационных расходов и повышению надежности систем. Ключевые преимущества, подтвержденные многолетним опытом эксплуатации в промышленных и коммерческих бойлерах, включают:

• Долговечность и низкий TCO (Total Cost of Ownership): Сухие ТЭНы служат от 5 до 15 лет, что в 2–7 раз дольше, чем у «мокрых» аналогов (2–3 года). Отсутствие прямого контакта с водой исключает коррозию и образование накипи на самом нагревательном элементе, что значительно снижает общие затраты на владение оборудованием в долгосрочной перспективе.
• Повышенная безопасность эксплуатации: Конструкция обеспечивает нулевой риск поражения электрическим током, поскольку нагревательная спираль полностью изолирована от жидкости. В случае выхода из строя элемента, система просто отключается, не создавая аварийных ситуаций. Это критически важно для объектов с повышенными требованиями к безопасности труда.
• Энергоэффективность и экономия ресурсов: Равномерный и стабильный нагрев без образования накипи обеспечивает оптимальную теплоотдачу. Это приводит к экономии электроэнергии от 10% до 25% по сравнению с «мокрыми» ТЭНами, которые быстро обрастают накипью, требуя больше энергии для достижения заданной температуры.
• Упрощенное обслуживание и снижение простоя: Замена сухого ТЭНа осуществляется целиком, без необходимости слива воды из бака (для ТЭНа длиной 1100 мм это делается через монтажный фланец). Это значительно сокращает время простоя оборудования и трудозатраты на обслуживание.
• Универсальность применения: ТЭНы такого типа идеально подходят для работы в условиях жесткой воды, агрессивных химических сред, а также для нагрева различных жидкостей, таких как масло, битум, антифриз. Мощность 3 кВт надежно выдерживается без риска перегрева даже в вязких средах.

Однако, существуют и определенные недостатки, которые необходимо учитывать при проектировании систем:

• Первоначальная стоимость: Цена сухого ТЭНа, как правило, на 30–50% выше по сравнению с «мокрыми» аналогами. Однако это компенсируется снижением эксплуатационных расходов и увеличенным сроком службы.
• Габаритные требования: Длина 1100 мм требует наличия достаточно просторного бака или емкости для установки, что может быть ограничением для компактных систем.
• Меньшая удельная мощность: По сравнению с открытыми нагревательными элементами, сухие ТЭНы могут иметь меньшую мощность на единицу длины из-за косвенного нагрева.

Для принятия обоснованного решения, предлагаем сравнительную таблицу ключевых параметров между сухим ТЭНом 3 кВт в колбе и традиционным «мокрым» ТЭНом аналогичной мощности:

Применение

Сухой ТЭН 3 кВт с длиной 1100 мм и диаметром колбы 50 мм демонстрирует свою высокую эффективность в широком спектре B2B-применений, где требуется надежный и экономичный нагрев жидкостей. Основной сферой его использования являются накопительные водонагреватели (бойлеры) для коммерческих и промышленных объектов объемом от 80 до 300 литров. Габариты ТЭНа идеально подходят для установки как в вертикальные, так и в горизонтальные модели бойлеров таких производителей, как Thermex, Electrolux, Ariston, Ballu, где требуется быстрый и стабильный нагрев воды до +60°C за 1,5–2 часа.

• Гостиничный и ресторанный бизнес (HoReCa): Обеспечение непрерывного снабжения горячей водой для душевых, кухонь, прачечных. Высокая долговечность и простота обслуживания снижают операционные расходы и обеспечивают комфорт для клиентов.
• Промышленность: Применяется для нагрева масла, битума, мазута и других вязких сред в цистернах, ваннах, технологических емкостях. Возможность создания неравномерной мощности по длине 700 мм позволяет оптимизировать нагрев в зависимости от вязкости среды и специфики процесса, предотвращая локальный перегрев или застывание продукта.
• Системы отопления и технологические котлы: Эффективен для прогрева антифриза, гликолевых смесей и других теплоносителей в закрытых системах отопления, а также для поддержания температуры различных жиров или химических растворов. Возможность монтажа без слива системы значительно упрощает обслуживание.
• Масляные нагреватели и трансформаторы: Равномерный и контролируемый прогрев без подгорания является критически важным для поддержания свойств масла и продления срока службы оборудования. Мощность 3 кВт позволяет эффективно поддерживать заданную температуру в относительно небольших объемах.
• Сельскохозяйственные объекты: Нагрев воды для нужд животноводства, птицеводства, в системах орошения или санитарной обработки, где важна бесперебойная работа и устойчивость к агрессивным средам.

Совместимость данных ТЭНов обеспечивается возможностью работы от стандартных напряжений 220 В или 380 В и степенью защиты не ниже IP54, что гарантирует надежность в условиях повышенной влажности и пыли. Монтаж осуществляется через стандартные фланцевые или резьбовые соединения (например, G 1 1/2″ или фланец диаметром Ø60 мм), что обеспечивает унификацию и простоту интеграции в существующие системы.

Монтаж и обслуживание (пошагово для 1100 мм)

Эффективный монтаж и регулярное техническое обслуживание сухого ТЭНа мощностью 3 кВт являются залогом его долговечной и бесперебойной работы. Для B2B-пользователей это напрямую транслируется в минимизацию простоя оборудования и оптимизацию эксплуатационных расходов. Процесс монтажа, учитывая специфические габариты (длина 1100 мм), требует соблюдения определенной последовательности.

Необходимые инструменты и материалы:

• Комплект гаечных ключей (для фланцевого или резьбового соединения)
• Мультиметр (тестер) для проверки электрических параметров
• Высокотемпературный герметик или прокладка (для уплотнения фланца/резьбы)
• Средства индивидуальной защиты (перчатки, защитные очки)
• Ветошь для очистки

Пошаговая инструкция по монтажу:

1. Подготовка системы: Полностью отключите подачу электроэнергии к нагревательному оборудованию, убедившись в отсутствии напряжения с помощью тестера. Если производится замена «мокрого» ТЭНа, необходимо полностью слить воду из бака. Для сухого ТЭНа слив воды не требуется, что является значительным преимуществом.
2. Демонтаж старого элемента: Аккуратно отсоедините электрические провода от старого ТЭНа. Используя соответствующий ключ, ослабьте и снимите фланец или выкрутите резьбовое соединение, извлеките старый нагревательный элемент. Очистите монтажное гнездо от остатков герметика и загрязнений.
3. Установка нового ТЭНа: Убедитесь, что новый сухой ТЭН (длина колбы 1100 мм, диаметр 50 мм, нагревательная часть 700 мм) правильно ориентирован и свободно входит в монтажное гнездо бака. Нагревательная часть 700 мм должна быть полностью погружена в рабочую среду (воду, масло). Установите новую уплотнительную прокладку или нанесите герметик на резьбу/фланец.
4. Электрическое подключение и герметизация: Подключите электрические провода к клеммам нового ТЭНа, соблюдая фазность и заземление. Убедитесь в надежности контактов. Затяните фланец или резьбовое соединение с рекомендуемым моментом, исключая перекосы, чтобы обеспечить герметичность системы.
5. Заполнение и тестовый запуск: Если производился слив, заполните бак жидкостью, убедитесь в отсутствии утечек в месте монтажа ТЭНа. После этого подайте электроэнергию и запустите оборудование в тестовом режиме, контролируя ток потребления (для 3 кВт он не должен превышать 15 А при 220 В) и начальный процесс нагрева.

Регламент технического обслуживания:

• Промывка колбы: Рекомендуется производить осмотр и при необходимости промывку внешней поверхности колбы от возможных отложений (если они образовались на внешней стороне) раз в 2 года. Это поддерживает оптимальную теплоотдачу.
• Замена магниевого анода: Для систем с водонагревателями, оснащенных магниевым анодом, его ежегодная проверка и замена является обязательной процедурой для предотвращения коррозии бака.
• Контроль электрических параметров: Периодический контроль тока и напряжения, особенно для мощных 3 кВт ТЭНов, позволяет выявить потенциальные проблемы на ранней стадии. Регулярная проверка целостности электрических соединений.
• Мониторинг температуры: Отслеживание рабочих температур и времени нагрева позволяет оперативно реагировать на снижение эффективности.

Технические спецификации для модели

Для принятия информированных решений по закупкам и интеграции в существующие системы, ключевым является понимание точных технических характеристик сухого ТЭНа в колбе мощностью 3 кВт с длиной 1100 мм и диаметром колбы 50 мм:

Ведущие производители, такие как Гатчинский завод ТЭН и Завод ТЭН№1, предлагают высококачественные сухие ТЭНы, соответствующие заявленным характеристикам и требованиям ГОСТ 28671-90. Аналогичные модели также используются в бойлерах ведущих мировых брендов, подтверждая их надежность и эффективность.

Сравнение типов сухих ТЭНов в колбе

Внутри категории сухих ТЭНов в колбе существует несколько вариаций, отличающихся типом наполнителя между спиралью и стенкой колбы. Эти различия критически важны для B2B-заказчиков, поскольку влияют на стоимость, теплопроводность, инерционность и оптимальные условия применения для ТЭНа мощностью 3 кВт.

• Трубчатый ТЭН с кварцевым песком: Это один из наиболее распространенных и экономичных вариантов. Песок обеспечивает хорошую теплопроводность и диэлектрическую изоляцию, защищая спираль от КЗ. Идеально подходит для нагрева воды в бытовых и коммерческих бойлерах, где важен баланс цены и эффективности. Его простота позволяет легкую замену элемента.
• Керамический ТЭН (со стеатитовым наполнителем или блоком): Отличается повышенной тепловой инерционностью. Керамика быстро нагревается и медленно остывает, что позволяет дольше удерживать тепло после отключения питания, сокращая количество циклов включения/выключения и экономя электроэнергию. Часто используется в системах, где требуется стабильное поддержание температуры и высокая энергоэффективность в циклическом режиме.
• Масляный ТЭН (с теплопроводящим маслом или компаундом): Этот тип обеспечивает максимальную теплопроводность, ускоряя нагрев и обеспечивая наиболее равномерное распределение тепла. Исключает локальный перегрев, что критически важно при работе с чувствительными или вязкими средами, такими как промышленные масла, битум или химические растворы. Хотя он может быть дороже, его применение оправдано там, где требуются высокая скорость нагрева и защита продукта от деградации.

Для сухого ТЭНа 3 кВт с длиной 1100 мм и диаметром 50 мм, оптимальным выбором с точки зрения баланса цены и эффективности являются варианты с кварцевым песком или специальным теплопроводящим маслом. Песочные ТЭНы – для стандартных задач водонагрева, а масляные – для специализированных промышленных применений, где требуются высокая точность и скорость нагрева.

Переходя от теоретических основ и сравнительного анализа к практической плоскости, далее мы рассмотрим продвинутые стратегии внедрения, детализированные процессы реализации и конкретные кейсы применения сухих ТЭНов с указанными параметрами, а также подходы к их оптимизации для достижения максимальной операционной эффективности и экономической отдачи в условиях современного бизнеса.

Продвинутая практика и внедрение

Для коммерческих и промышленных предприятий внедрение сухих ТЭНов с параметрами 3 кВт, 1100 мм и диаметром колбы 50 мм выходит за рамки простой замены компонентов. Это стратегическое решение, требующее глубокого анализа архитектуры системы, оптимизации процессов и грамотной интеграции с существующей инфраструктурой. Эффективность инвестиций определяется не только техническими характеристиками самого ТЭНа, но и тем, насколько он гармонично вписывается в общий технологический контур, обеспечивая при этом заявленные преимущества в долговечности, безопасности и энергоэффективности.

Архитектура, процессы, интеграции

Стратегическое внедрение сухих ТЭНов начинается с переосмысления архитектуры всей тепловой системы. Вместо точечной замены компонентов, необходимо рассматривать ТЭН как часть интегрированного решения, влияющего на общую производительность и стоимость владения.

• Интеграция с системами управления: Современные сухие ТЭНы могут быть интегрированы с системами автоматического контроля температуры (ПИД-регуляторы), что позволяет точно поддерживать заданный тепловой режим, минимизируя перегрев и недогрев. Для промышленных масштабов важна интеграция с системами SCADA (Supervisory Control and Data Acquisition) или BMS (Building Management System), позволяющими дистанционно мониторить температуру, энергопотребление, статус работы ТЭНов и получать уведомления об отклонениях. Это дает возможность предиктивного обслуживания и оптимизации энергозатрат.
• Оптимизация электрической инфраструктуры: Мощность 3 кВт требует адекватной электрической разводки. При внедрении большого количества ТЭНов необходимо пересмотреть нагрузку на фазы, обеспечить соответствующую защиту цепей (автоматические выключатели, УЗО) и гарантировать стабильность напряжения 220/380 В. Интеграция с интеллектуальными системами распределения питания позволяет балансировать нагрузку и избегать пиковых скачков.
• Тепловая изоляция и эффективность: Самый эффективный ТЭН не сможет компенсировать потери тепла из плохо изолированного бака или трубопровода. При внедрении сухих ТЭНов рекомендуется провести аудит и модернизацию теплоизоляции всей системы для максимального использования высокого КПД ТЭНа.
• Стандартизация и закупки: Для крупных предприятий выгодно стандартизировать типы и размеры сухих ТЭНов, чтобы упростить процесс закупок, снизить стоимость единицы продукции за счет оптовых заказов и оптимизировать складской учет запчастей. Сотрудничество с надежными поставщиками, соответствующими ГОСТ 28671-90, обеспечивает стабильное качество.
• Процессы обслуживания на основе данных: Интеграция данных о работе ТЭНов (температура, ток, время работы) в системы аналитики позволяет переходить от планово-предупредительного обслуживания к обслуживанию по состоянию или даже предиктивному. Это помогает заранее выявлять износ и планировать замену, минимизируя незапланированные простои.

Пошаговая реализация

Внедрение сухих ТЭНов в колбе 3 кВт, 1100 мм, диаметром 50 мм в масштабе B2B-проекта должно осуществляться поэтапно, с четким распределением ролей и контролем качества на каждом шаге. Это позволяет эффективно управлять рисками и достигать заявленных экономических показателей.

Этап 1: Анализ и Планирование (1-2 недели)

• Определение потребностей и аудит: Анализ текущей системы нагрева, объемов потребления горячей воды/жидкости, требуемых температурных режимов. Оценка существующего оборудования, выявление «узких мест» и потенциальных источников потерь.
• Расчеты эффективности и TCO: Прогнозирование экономии энергии и сокращения расходов на обслуживание при переходе на сухие ТЭНы. Расчет общего срока владения (TCO), включая первоначальные затраты, стоимость энергии, обслуживания и замены. Формула ROI = (Экономия — Затраты) / Затраты.
• Выбор материалов и спецификаций: На основе анализа сред (вода, масло, агрессивные жидкости) выбираются оптимальные материалы колбы (нержавеющая сталь, медь, титан) и тип наполнителя. Уточнение требований к напряжению (220/380 В) и типу монтажа (фланец/резьба).
• Разработка технического задания: Формирование документации для закупки и монтажа, включая чертежи, схемы подключения, требования к автоматике.
• Выбор поставщика и логистика: Квалификация поставщиков, запрос коммерческих предложений, анализ сертификатов соответствия (ГОСТ). Планирование сроков поставки.

Этап 2: Закупка и Подготовка (2-4 недели)

• Размещение заказа: Оформление заказа на ТЭНы и сопутствующее оборудование (термостаты, фланцы, аноды).
• Контроль качества при поставке: Проверка поставленного оборудования на соответствие ТЗ, отсутствие механических повреждений. При необходимости – входной контроль электрических параметров.
• Подготовка монтажной площадки: Обеспечение доступа к бакам, наличие необходимого инструмента, организация безопасной рабочей зоны.

Этап 3: Монтаж и Пусконаладка (1-3 дня на объект)

• Демонтаж старого оборудования: Аккуратное извлечение предыдущих нагревательных элементов.
• Установка новых ТЭНов: Строго по инструкции, с использованием рекомендованных герметиков и прокладок. Особое внимание уделяется правильной ориентации ТЭНа длиной 1100 мм в баке.
• Электрическое подключение: Выполняется квалифицированным персоналом с соблюдением всех норм электробезопасности, включая правильное заземление.
• Настройка и калибровка: Установка термостатов, настройка контроллеров температуры. Проверка работы всех систем безопасности.
• Тестовый запуск и мониторинг: Нагрев системы до рабочей температуры, контроль параметров (ток, напряжение, температура нагреваемого объема, отсутствие утечек). Фиксация времени нагрева.

Этап 4: Эксплуатация и Оптимизация (Постоянно)

• Регулярное обслуживание: Проведение регламентных работ (промывка колб, замена анодов) согласно графику, но не реже рекомендованного производителем.
• Мониторинг KPI: Постоянный сбор данных по энергопотреблению, времени нагрева, частоте срабатывания термостата, общему сроку службы.
• Анализ данных и корректировка: Использование собранных данных для дальнейшей оптимизации режимов работы, выявления аномалий и планирования упреждающих мер. Например, если время нагрева увеличивается, это может указывать на необходимость очистки колбы или проверки электрических контактов.
• Обучение персонала: Регулярное обучение операторов и обслуживающего персонала правилам эксплуатации и диагностики.

Кейсы/паттерны

Применение сухих ТЭНов с характеристиками 3 кВт, 1100 мм, Ø50 мм демонстрирует высокую эффективность в различных отраслях. Рассмотрим несколько типовых сценариев.

Кейс 1: Отель средней руки (SMB сегмент)

Задача: Обеспечить бесперебойное снабжение горячей водой в 50-номерном отеле, снизить эксплуатационные расходы на водонагрев, сократить время простоя оборудования.

Проблема до внедрения: Использование «мокрых» ТЭНов в бойлерах объемом 200 литров приводило к частым поломкам (каждые 1,5-2 года) из-за жесткой воды, требовало ежеквартальной очистки от накипи и полного слива воды при замене, что создавало неудобства для гостей и потери прибыли.

Решение: Установлено 10 сухих ТЭНов 3 кВт с длиной 1100 мм (песчаный наполнитель, колба из AISI 304) взамен «мокрых». Интегрированы с существующими термостатами. Замена производилась без слива воды.

Результаты и метрики:

• Срок службы: Прогнозируемый срок службы ТЭНов 10-12 лет (ранее 2 года).
• Экономия энергии: Снижение потребления электроэнергии на 15% (ориентировочно 4500 кВт·ч/год на один бойлер, или 45 000 кВт·ч/год на весь отель).
• Сокращение простоев: Уменьшение времени на замену ТЭНа с 4-6 часов до 30-45 минут (без слива воды).
• ROI: Окупаемость инвестиций в более дорогие ТЭНы составила 2,5 года за счет экономии энергии и снижения затрат на обслуживание и ремонт.

Кейс 2: Цех пищевой промышленности (Enterprise)

Задача: Поддержание стабильной температуры технологической воды (+70°C) для мойки оборудования и санитарной обработки в условиях круглосуточного производства, обеспечение высоких стандартов гигиены.

Проблема до внедрения: В цистернах на 300 литров использовались «мокрые» ТЭНы, подверженные биообрастанию и образованию накипи, что приводило к неравномерному нагреву, необходимости частых химических промывок и риску контаминации.

Решение: Установлены сухие ТЭНы 3 кВт длиной 1100 мм (с керамическим наполнителем и колбой из AISI 316) в каждую из 8 технологических цистерн. ТЭНы интегрированы с системой ПИД-контроля для точного поддержания температуры.

Результаты и метрики:

• Стабильность температуры: Отклонение температуры воды не превышает ±0.5°C, что критично для санитарных норм.
• Энергоэффективность: Снижение энергопотребления на 20% благодаря стабильному КПД и инерционности керамического наполнителя.
• Снижение затрат на химию: Полное отсутствие накипи и биообрастания на нагревательном элементе сократило расход дезинфицирующих средств на 30%.
• Сокращение рисков: Устранение риска прямого контакта ТЭНа с водой, что исключило потенциальный источник бактериального загрязнения и поражения током.

Кейс 3: Склад ГСМ с подогревом битума (Regulated Industry)

Задача: Поддержание вязкости битума в резервуарах для бесперебойной перекачки при низких температурах окружающей среды, предотвращение локального перегрева и деградации продукта.

Проблема до внедрения: Применялись паровые или огневые нагреватели, что создавало высокие риски пожара, требовало дорогостоящих систем вентиляции и постоянного контроля. Битум часто подгорал в местах прямого контакта с нагревательными элементами.

Решение: В резервуары объемом 10 м³ установлены модули по 5 сухих ТЭНов 3 кВт каждый (общей мощностью 15 кВт на резервуар). Использованы ТЭНы с масляным наполнителем и титановой колбой (устойчивость к агрессивным компонентам битума). Длина 1100 мм обеспечивала эффективное погружение. Система оснащена многоточечными датчиками температуры и автоматическим отключением при перегреве.

Результаты и метрики:

• Безопасность: Полное устранение рисков пожара и взрыва, связанных с открытым пламенем или паром.
• Контроль продукта: Отсутствие локального перегрева битума, что сохранило его химические свойства и предотвратило деградацию.
• Экономия: Снижение эксплуатационных расходов на 25% за счет отказа от дорогостоящего парового оборудования и снижения энергопотребления (масляный наполнитель).
• Соответствие нормативам: Упрощение прохождения проверок безопасности и экологического контроля.
