Откройте секреты: тэны для котлов отопления 12 кВт!

Что такое ТЭНы и почему они незаменимы в котлах 12 кВт?

ТЭНы (трубчатые электронагревательные элементы) представляют собой критически важные компоненты электрических котлов отопления мощностью 12 кВт. Они обеспечивают эффективный нагрев теплоносителя для помещений площадью до 200–220 м². Эти компактные устройства, за счет своей высокой мощности и надежности, становятся идеальным выбором для автономного отопления частных домов, особенно в условиях отсутствия газа или твердого топлива.

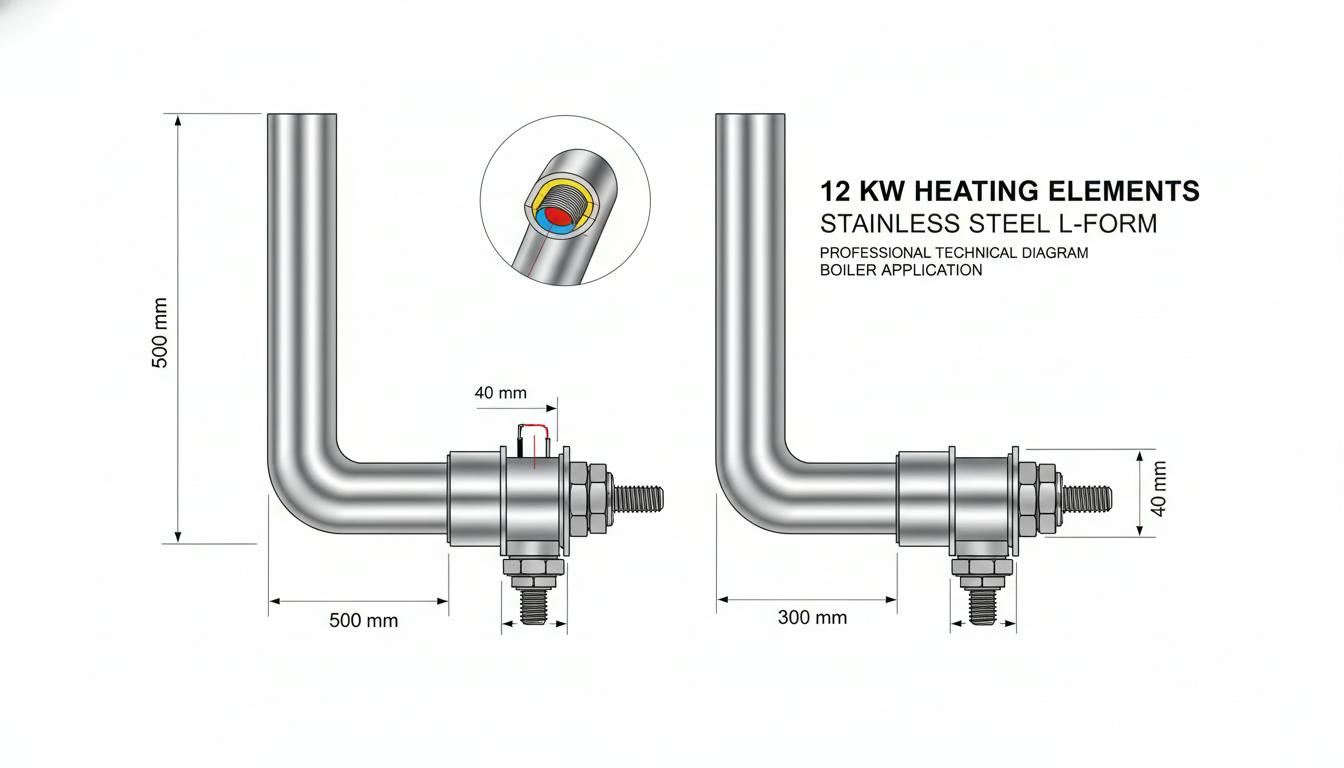

Ключевые секреты конструкции ТЭНов:

• Материалы: Нержавеющая сталь или медь для коррозионностойкости, титан для работы с агрессивными теплоносителями (например, антифриз). Стандартный диаметр трубок составляет 8–16 мм, длина варьируется от 280 до 600 мм.
• Мощность и напряжение: 12 кВт при 380 В (трехфазная сеть) или реже 220 В (однофазная). Максимальный ток достигает 20 А.
• КПД до 98%: Полное преобразование электричества в тепло без потерь, в отличие от твердотопливных аналогов, где КПД составляет 90%.

Например, в модели ЭОУ 12 кВт от Тюмень Теплолюкс используется 3 ТЭНа, способных нагревать теплоноситель до 60°C в объеме до 110 л. Котел имеет компактные размеры (405×140 мм, вес 6 кг) и диаметр патрубков 1 дюйм. Средний расход электричества составляет 6 кВт·ч при 30°C, полная мощность достигается при 50–55°C, что позволяет отапливать площадь до 200 м² или 540 м³.

Модель ЭВПМ-12 от УРАЛПРОМ отличается ступенчатым нагревом (4+4+4 кВт) и размерами 654x280x190 мм. Температура на выходе может варьироваться от 35 до 85°C, давление достигает 0,25 МПа, и они подойдут как для открытых, так и для закрытых систем.

Сравнение ТЭНов в популярных котлах 12 кВт:

Эти данные показывают, что ТЭНы в котлах мощностью 12 кВт оптимизированы для энергоэффективности. При низких температурах (30°C) потребление электроэнергии падает вдвое, что позволяет существенно снизить расходы на отопление.

Типы ТЭНов для котлов 12 кВт: выбирайте с умом!

Секрет №1: По форме и креплению.

• Резьбовые ТЭНы: Оснащены штуцерами G1–G1½, что позволяет легко заменить их без демонтажа котла. Идеальные для моделей типа ЭОУ.
• Фланцевые: Обладают болтовым креплением и предназначены для высоконагруженных систем (давление выше 0,25 МПа).
• Сухие ТЭНы: Работают без прямого контакта с водой и помещены в керамические изоляторы, обеспечивая долговечность до 15 лет, но стоят дороже.

Секрет №2: Одно- и двухконтурные.

Одноконтурные ТЭНы предназначены исключительно для системы отопления (рекомендуется подключать бойлер косвенного нагрева). Двухконтурные обеспечивают как горячее водоснабжение (ГВС), так и отопление, где мощность распределяется (например, 9 кВт для отопления и 3 кВт для ГВС).

Секрет №3: Для антифриза.

Некоторые модели, такие как ЭОУ, могут работать с антифризами без потери эффективности, в то время как ТЭНы из нержавеющей стали показывают высокую устойчивость к коррозии.

Диапазоны ТЭНов позволяют выбирать напряжение 220–380 В, мощность от 100 Вт до 12 кВт на элемент и длину до 6000 мм для промышленных установок.

Установка ТЭНов: пошаговое руководство с секретами мастеров

Необходимые инструменты:

• Ключи (накидные 17–27 мм), плоскогубцы, мультиметр.
• Герметик (анаэробный), тефлоновая лента.
• Манометр, воздухоотводчик.

Пошаговая инструкция (на примере ЭОУ/ЭВПМ):

1. Подготовка: Отключите электричество и слейте теплоноситель. Убедитесь, что давление в системе меньше 0,1 МПа.
2. Демонтаж: Открутите фланцы или резьбу и извлеките старые ТЭНы. Очистите от накипи с помощью уксуса 9% (секрет: замачивание на 2 часа с последующей чисткой щеткой).
3. Проверка: Измерьте сопротивление с помощью мультиметра (должно быть в пределах 20–50 Ом на ТЭН). Если значение бесконечно, это означает пробой.
4. Установка новых: Нанесите герметик на резьбу и аккуратно вкрутите с моментом 20–30 Нм. Подсоедините провода (сечение 4 мм² для систем мощностью 12 кВт).
5. Запуск: Заполните систему (объем до 110 л) и прокачайте воздух. Установите терморегулятор на диапазон 30–60°C и подключите насос с комнатным термостатом.
6. Тестирование: Нагрейте до 50°C и проверьте ток, который должен не превышать 20 А.

Меры безопасности:

• Обязательно заземление! ТЭНы имеют аварийный термостат при перегреве выше 85°C.
• Типичные ошибки: слабая герметизация приводит к утечкам, использование тонких проводов может вызвать перегорание.
• Срок службы ТЭНов составляет 10–15 лет при условии ежегодной чистки от накипи.

В модели ЭВПМ предусмотрен пульт с магнитным пускателем и датчиком закипания, что обеспечивает дополнительную защиту.

Сравнение с другими котлами 12 кВт: почему ТЭНы выигрывают?

Твердотопливные котлы, такие как Комфорт КПД, R2 или Huntel JET, обладают мощностью от 3 до 12 кВт и могут отапливать площади от 85 до 220 м². Однако они требуют ручной загрузки топлива и установки дымохода, что может быть неудобным. КПД таких котлов обычно составляет 90%.

Газовые котлы также обеспечивают мощность 12 кВт, но требуют подключения к магистрали. Пеллетные и угольные котлы обладают автоматизированными системами подачи топлива, но стоимость топлива может быть высокой.

Преимущества ТЭНов:

• Тишина и чистота работы без необходимости удаления золы.
• Мгновенный запуск системы без ожидания, в отличие от твердотопливных аналогов.
• Совместимость с другими системами: в некоторых моделях предусмотрен опциональный ТЭН-блок мощностью 6 кВт для догрева.
• Экономия электроэнергии: 6 кВт·ч/ч против 12 кВт номинальных.

Секреты эксплуатации и ремонта: продлите жизнь ТЭНам!

Экономия энергии:

• Установите терморегулятор и комнатный датчик: поддержание температуры в диапазоне 20–22°C позволяет снизить расход электроэнергии на 40%.
• Используйте антифриз вместо воды для защиты от замерзания.

Признаки поломки ТЭНов:

• Отсутствие нагрева может свидетельствовать о пробое изоляции.
• Появление шумов или пара указывает на наличие накипи (рекомендуется чистка раз в сезон).
• Перегрев может быть вызван засором насоса.

Ремонт своими руками:

Замена одного ТЭНа (мощностью 4 кВт) обойдется вам в 2000–5000 руб., в то время как полная замена блока может стоить 10–15 тыс. руб. В современных моделях, например, Bosch, имеется цифровая диагностика, упрощающая процесс выявления неисправностей.

Отзывы пользователей:

Средний рейтинг моделей ТЭНов составляет 4,7/5 (по 217 голосам за модель ЭОУ). Пользователи отмечают, что котел компактный и способен качественно отапливать площади до 200 м², но для эффективной работы рекомендуется 380 В.

Перспективы: инновации в ТЭНах 12 кВт

С развитием технологий, современные ТЭНы оснащаются возможностями Wi-Fi управления и инверторами для плавного ПИД-регулирования. В ближайшие годы ожидается выход титановых моделей, которые будут способствовать экологии, а также гибридные системы с солнечными панелями, позволяющие снизить счета за электричество до 30%.

ТЭНы для котлов 12 кВт — это не просто источник тепла. Это умная система, обеспечивающая комфорт необходимого уровня. Выбор должен основываться на площади отапливаемого помещения (1 кВт на 10 м²) и соответствовать требованиям электросети (380 В для полноценного функционирования).

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Эффективность и особенности эксплуатации ТЭНов 12 кВт

ТЭНы мощностью 12 кВт обеспечивают значительные преимущества в отоплении, особенно для частных домов. Их высокая эффективность при использовании позволяет существенно снизить затраты на электроэнергию и минимизировать негативные воздействия на окружающую среду. Рассмотрим подробнее, как максимально эффективно использовать эти устройства.

Параметры, влияющие на эффективность работы ТЭНов

Оптимизация работы ТЭНов основана на ряде параметров, включая:

• Температура теплоносителя: Поддержание оптимальной температуры существенно влияет на общую эффективность системы. Увеличение температуры в пределах 50–60°C обеспечивает качественное отопление, не приводя при этом к перерасходу энергии.
• Расход теплоносителя: Эффективность системы будет выше, если обеспечить аккуратный контроль за расходом. При использовании пневматических или механических насосов можно еще больше улучшить показатели отопления.
• Изоляция труб: Хорошо изолированные трубопроводы помогают избежать потерь тепла, что особенно важно в холодные месяцы.

Подбор дополнительных компонентов для системы отопления

Чтобы сделать систему отопления более функциональной, можно добавить ряд компонентов:

Обслуживание ТЭНов: советы по уходу и профилактике

Правильное обслуживание ТЭНов позволит значительно продлить срок службы устройства и снизить вероятность поломок. Вот несколько важнейших рекомендаций:

Регулярная чистка от накипи

Накипь может значительно снизить эффективность нагрева. Рекомендуется проводить чистку ТЭНов хотя бы раз в год с использованием специализированных средств или растворов на основе уксуса. Альтернативно можно применять механические методы, такие как щеточки, но нужно быть осторожным, чтобы не повредить изоляцию.

Проверка электрических соединений

Регулярно проверяйте и подтягивайте соединения. Обратите внимание на наличие коррозии — она может стать причиной короткого замыкания и выхода из строя оборудования.

Устранение утечек

Системы с ТЭНами, как правило, подвержены утечкам теплоносителя. Проверяйте наличие подтеков в местах соединений и при необходимости утилизируйте старые уплотнения, заменив их новыми.

ТЭНы и их роль в современных отопительных системах

Современные ТЭНы становятся все более технологичными. Интеграция с умными системами управления позволяет организовать отопление на новом уровне. Например, возможность управления через мобильное приложение или голосовые команды значительно упрощает процесс.

Гибридные системы

Среди тенденций будущего, стоит выделить гибридные системы отопления, совмещающие ТЭНы с другими видами теплового оборудования, например, солнечными коллекторами. Это позволит не только экономить электроэнергию, но и сделать отопление более экологичным.

Заключение

ТЭНы для котлов отопления мощностью 12 кВт сочетают в себе высокую эффективность, простоту установки и эксплуатации. С их помощью можно обеспечить комфортный климат в помещениях, не задумываясь о расходах на отопление. Инновационные технологии и грамотная эксплуатация делают их незаменимыми в современных условиях отопления.
