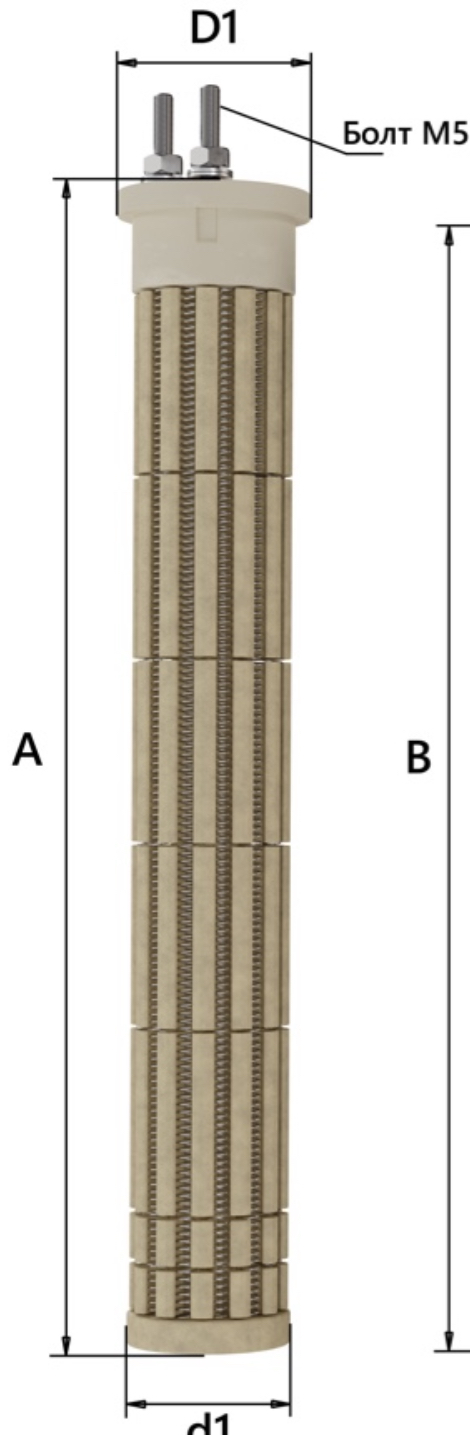

Сухой Тэн в колбе В- 680 мм d2 — 50 мм

Сухой Тэн в колбе В- 680 мм
d2 — 50 мм  Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Что такое сухой ТЭН в колбе?

Сухой ТЭН (трубчатый электронагревательный элемент) — это нагреватель, в котором спираль с сопротивлением размещена в керамическом изоляторе (стеатите или кордиерите), а затем помещена внутрь защитной металлической колбы (чаще из нержавеющей жаропрочной стали). Внутреннее пространство между спиралью и колбой заполнено кварцевым песком, маслом или воздухом, что обеспечивает сухость конструкций — отсюда и название «сухой» ТЭН.

• Колба защищает нагреватель от прямого контакта с жидкостью, что увеличивает срок службы и безопасность.
• Сухой ТЭН применяется для нагрева воды, масла, газов и воздуха, особенно в промышленных и бытовых условиях.

Технические характеристики для длины 680 мм и диаметра колбы 50 мм

Размеры и материалы

• Длина: Сухие ТЭНы выпускаются в диапазоне от 60 мм до 1000 мм и более (на заказ). Длина 680 мм входит в стандартный диапазон.
• Диаметр керамического изолятора: обычно 36 мм, 46 мм или 56 мм; в вашем случае диаметр 50 мм является близким к 46-56 мм, что соответствует распространённым типам.
• Диаметр колбы: стандартные диаметры — 42, 52, 62 мм. Диаметр колбы 50 мм также относится к стандартному ряду, обычно колбы делают под керамический изолятор с диаметром около 46 мм (колба 52 мм).
• Материал колбы: жаропрочная нержавеющая сталь (например, марки 08Х18Н10), способная выдерживать температуры до 900 °C, устойчива к коррозии и агрессивным средам.

Электрические параметры

• Напряжение: 230 В или 380 В, возможны схемы подключения «звезда» и «треугольник».
• Мощность: до 1,3 кВт на 100 мм греющей поверхности (без холодной зоны). Для длины 680 мм это может означать мощность до примерно 8,8 кВт, если весь нагревательный участок активен. На практике обычно мощность подбирается в зависимости от конкретного применения.
• Максимальная рабочая температура: до 800 °C для воды; для масла — мощность и температура ограничиваются до 400 °C для предотвращения перегрева и термического разложения.
• Максимальная плотность мощности: до 9 Вт на см² нагревающей поверхности.

Физические особенности

• Холодная зона: необходима для подключения и предотвращения перегрева в местах крепления, минимальная длина холодной зоны обычно от 10 до 20 мм.
• Конструкция изоляторов: керамические цилиндры с канавками под спираль (в диаметре 36 мм — 4 канала, 46 мм — 6 каналов), что обеспечивает равномерный нагрев и долговечность.
• Используется нихромовая проволока из Франции для спирали, обеспечивающая высокую сопротивляемость и стабильность параметров.

Преимущества сухого ТЭНа в колбе длиной 680 мм, d2 — 50 мм

• Безопасность: отсутствие прямого контакта нагревательного элемента с жидкостью минимизирует риск электротравм и коротких замыканий.
• Долгий срок службы: керамический изолятор и качественная сталь колбы обеспечивают высокую износостойкость и устойчивость к температурным и химическим нагрузкам.
• Высокая эффективность: энергия нагрева передаётся через колбу напрямую к среде, высокая теплопроводность керамики обеспечивает равномерный и стабильный нагрев жидкости или масла.
• Простота обслуживания: ТЭН легко снимается без слива жидкости из емкости, экономит время и снижает трудозатраты при ремонте и замене.
• Широкое применение: подходят для систем отопления, резервуаров с водой, маслом, газами, промышленных процессов, пищевого производства и других.

Особенности применения и рекомендации

• Сухие ТЭНы нагревают среду медленнее, чем мокрые, но обеспечивают более равномерный нагрев, что важно для предотвращения локальных перегревов, особенно в маслах и вязких жидкостях.
• Для компенсации более длительного времени нагрева часто применяют бойлеры с двумя ТЭНами или увеличивают мощность.
• Важно указывать точные параметры: длину, диаметр, напряжение, мощность, тип нагреваемой среды при заказе, чтобы получить изделие с оптимальными характеристиками и материалами колбы под вашу задачу.
• При выборе диаметра колбы и изолятора учитывайте совместимость с габаритами резервуара и условия эксплуатации (например, возможность замены, наличие насадок и фитингов).

Для более детального изучения особенностей и применения сухих ТЭНов, вы можете ознакомиться с дополнительными материалами на нашем сайте.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Монтаж и эксплуатация сухого ТЭНа в колбе

Правильный монтаж и эксплуатация сухого ТЭНа в колбе длиной 680 мм и диаметром 50 мм являются ключевыми факторами для обеспечения его долговечности и эффективности. Рассмотрим основные аспекты, которые следует учитывать при установке и использовании данного нагревательного элемента.

Подготовка к установке

• Проверка совместимости: Перед установкой убедитесь, что ТЭН соответствует размерам и техническим характеристикам вашего оборудования. Это включает в себя проверку диаметра колбы и длины, а также соответствие электрических параметров.
• Очистка места установки: Убедитесь, что место, где будет установлен ТЭН, чистое и свободное от загрязнений, которые могут повлиять на его работу.
• Проверка электрических соединений: Перед подключением проверьте состояние проводов и разъемов, чтобы избежать коротких замыканий и других электрических неисправностей.

Процесс установки

1. Установка ТЭНа: Вставьте ТЭН в соответствующее отверстие резервуара или устройства, следя за тем, чтобы холодная зона находилась вне жидкости.
2. Закрепление: Зафиксируйте ТЭН с помощью крепежных элементов, чтобы предотвратить его движение во время эксплуатации.
3. Подключение к электросети: Подключите ТЭН к электросети, следуя схемам подключения «звезда» или «треугольник», в зависимости от выбранного напряжения.

Эксплуатация и обслуживание

• Регулярная проверка: Периодически проверяйте состояние ТЭНа и его соединений. Обратите внимание на возможные признаки перегрева или повреждений.
• Очистка: В зависимости от условий эксплуатации, может потребоваться очистка ТЭНа от накипи или других отложений, чтобы поддерживать его эффективность.
• Замена: В случае выхода ТЭНа из строя, его замена должна производиться с соблюдением всех мер безопасности и рекомендаций производителя.

Применение сухого ТЭНа в различных отраслях

Сухие ТЭНы в колбе длиной 680 мм и диаметром 50 мм находят широкое применение в различных отраслях благодаря своей универсальности и эффективности. Рассмотрим несколько ключевых областей использования:

Промышленность

В промышленных процессах сухие ТЭНы используются для нагрева различных жидкостей и газов, что позволяет поддерживать оптимальные условия для производственных процессов. Они могут применяться в системах отопления, в установках для нагрева масла и в технологических линиях.

Бытовое использование

В бытовых условиях сухие ТЭНы часто используются в бойлерах и водонагревателях, обеспечивая быстрый и эффективный нагрев воды. Их безопасность и простота в обслуживании делают их идеальным выбором для домашнего использования.

Пищевая промышленность

В пищевой промышленности сухие ТЭНы применяются для нагрева масел и других жидкостей, что позволяет поддерживать необходимые температуры в процессе приготовления и переработки продуктов. Их высокая эффективность и надежность делают их незаменимыми в этой области.

Заключение

Сухие ТЭНы в колбе длиной 680 мм и диаметром 50 мм представляют собой надежное и эффективное решение для нагрева различных сред. Их применение охватывает широкий спектр отраслей, от промышленности до бытового использования, что делает их универсальными и востребованными. При правильной установке и эксплуатации они обеспечивают долгий срок службы и высокую эффективность, что делает их отличным выбором для различных задач.
