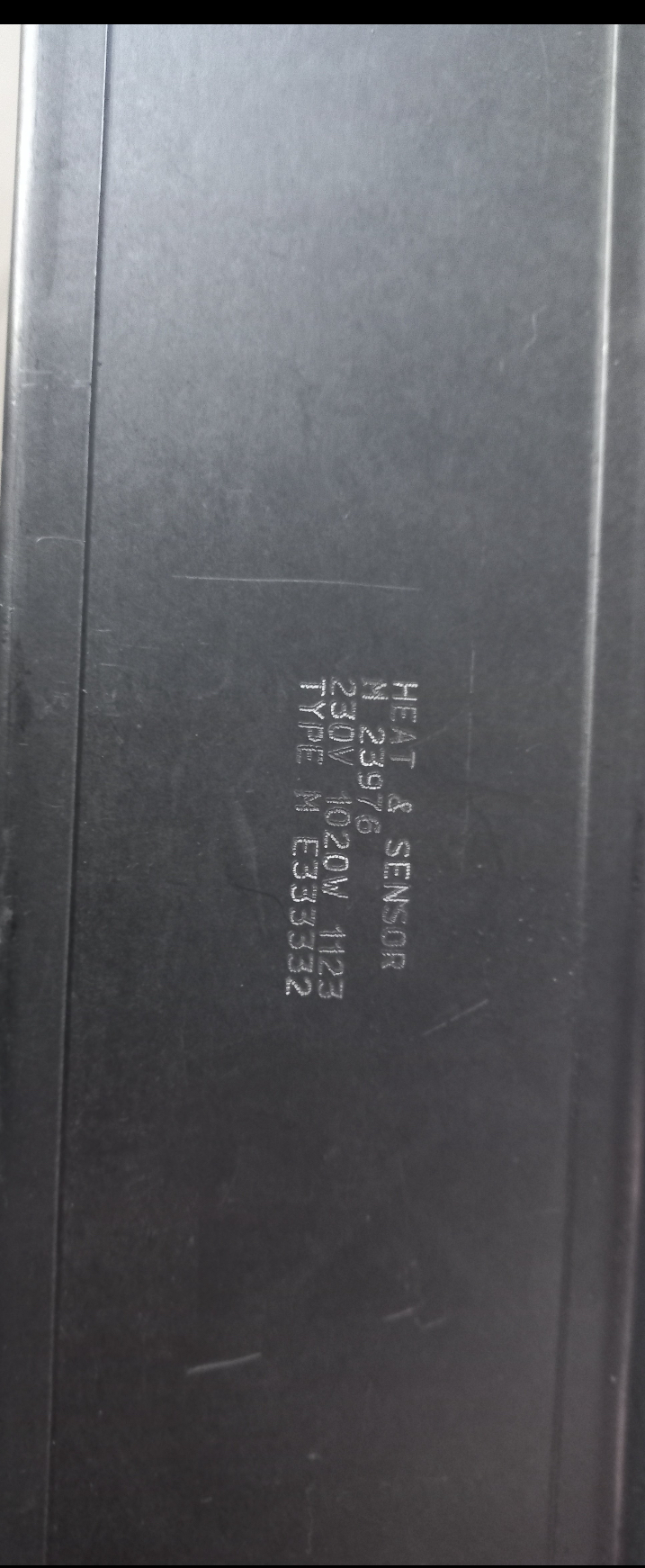

Плоский нагреватель 650*75, напряжение 230 В

Плоский нагреватель 650*75, напряжение 230 В Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

1. Основные типы и конструкция плоских нагревателей

Плоские нагревательные элементы представляют собой гибкие или компактные плиты, предназначенные для равномерного распределения тепла по поверхности. Они находят широкое применение в различных отраслях, включая промышленность, быт и строительство, где требуется локальный или распределённый нагрев.

Основные материалы изготовления:

• Силикон: Обладает высокой гибкостью и устойчивостью к влаге. Рабочий диапазон температур обычно от –60°C до +230°C, в некоторых специальных исполнениях — до +450°C. Силиконовые нагреватели легки, быстро монтируются и могут иметь встроенную или выносную термопару.
• Миканит (слюдяной): Выдерживает температуры до 350°C без корпуса и до 650°C в металлическом кожухе. Миканит пропитывается жаростойким связующим и прессуется в тонкие пластины, что делает его идеальным для теплообменников и промышленных печей.
• Металл: Используется для усиления конструкции или при высокой мощности.

Размеры и мощность:

Для плоского нагревателя размером 650×75 мм (≈0,04875 м²) типичная удельная мощность составляет 3–5 Вт/см² (30–50 кВт/м²). Однако, из-за ограничений по теплоотдаче и материалам, максимальная удельная мощность для силиконовых и миканитовых элементов обычно не превышает 4–5 Вт/см².

Расчётная мощность при 4 Вт/см² для площади 650×75 мм:

P = 65 см × 7,5 см × 4 Вт/см² = 1950 Вт

На практике, для силиконовых нагревателей рабочая мощность обычно не превышает 2–3 Вт/см² из-за требований к безопасности и долговечности оборудования.

2. Технические характеристики: что важно знать

3. Области применения

• Промышленные печи, теплообменники, сушильные камеры: Для обеспечения равномерного распределения тепла по поверхности.
• Строительные работы: Отогрев бетона, обогрев кровли, предотвращение обледенения.
• Бытовые и промышленные приборы: Электроплиты, обогреватели, тепловые прессы.
• Медицина и лаборатории: Оборудование для стерилизации, нагревательные элементы в медицинских приборах.

4. Как выбрать плоский нагреватель

Критерии выбора:

• Мощность: Должна соответствовать требуемой скорости нагрева и площади поверхности.
• Материал: Определяет максимальную рабочую температуру и устойчивость к агрессивным средам.
• Напряжение: 230 В — стандартное напряжение для бытовых и промышленных сетей.
• Терморегуляция: Наличие встроенной или выносной термопары, возможность подключения регулятора температуры.
• Гибкость и монтаж: Для криволинейных поверхностей предпочтительны гибкие силиконовые нагреватели.
• Безопасность: Степень защиты от влаги, химикатов, перегрева.

5. Пошаговое руководство по подключению и эксплуатации

1. Проверка документации и соответствия: Убедитесь, что характеристики нагревателя соответствуют требованиям к напряжению и мощности. Проверьте наличие сертификатов безопасности.
2. Подготовка инструментов и материалов: Клеммы, соединительные провода, изолента, регулятор температуры (при необходимости). Термопара и её крепление (если не встроена).
3. Подключение к сети: Подключите нагреватель к сети 230 В через клеммы или разъёмы. Для подключения регулятора температуры используйте термопару и соответствующие клеммы. Убедитесь в надёжности соединений и отсутствии повреждений изоляции.
4. Проверка работы: Включите нагреватель и убедитесь, что он равномерно нагревается. Проверьте работу регулятора температуры (если установлен).
5. Эксплуатация и безопасность: Не допускайте перегрева выше максимальной рабочей температуры. Используйте защитные средства при работе с высокими температурами. Следите за состоянием изоляции и соединений.

6. Рекомендации по безопасности

• Подключение через автоматический выключатель: Защита от короткого замыкания.
• Использование терморегулятора: Для предотвращения перегрева и экономии энергии.
• Регулярная проверка состояния нагревателя: Отсутствие повреждений, перетираний.
• Исключение контакта с горючими материалами: Обеспечение достаточной вентиляции.

7. Сравнение плоских нагревателей по материалам

8. Типичные ошибки при выборе и эксплуатации

• Недооценка требуемой мощности: Приводит к медленному нагреву или перегрузке.
• Пренебрежение терморегуляцией: Может вызвать перегрев и выход из строя оборудования.
• Несоответствие размеров и формы: Неравномерный нагрев или невозможность установки.
• Несоблюдение требований по безопасности: Риск возгорания или поражения током.

9. Особенности конструкции и расчёты

Теплоотдача и расчёт теплового потока:

Для плоского нагревателя применяются законы теплопроводности. Плотность теплового потока через плоскую стенку рассчитывается по формуле:

q = ΔT / Rw

где q — плотность теплового потока (Вт/м²), ΔT — разность температур, Rw — термическое сопротивление.

Пример расчёта:

Для силиконового нагревателя с мощностью 2 Вт/см² и площадью 650×75 мм:

P = 65 × 7,5 × 2 = 975 Вт

Этой мощности достаточно для большинства бытовых и промышленных задач.

10. Интересные факты и дополнительные рекомендации

• Силиконовые нагреватели: Могут использоваться для обогрева труб, сосудов, резервуаров, а также в пищевой промышленности благодаря химической инертности.
• Миканитовые нагреватели: Требуют механической стабилизации при монтаже на криволинейных поверхностях — их часто заключают в металлический корпус.
• Встроенные термопары: Позволяют автоматизировать процесс нагрева и повысить безопасность эксплуатации.

11. Переход к следующей части статьи

Следующий раздел будет посвящён более детальному анализу особенностей эксплуатации плоских нагревателей, включая их монтаж, настройку и обслуживание.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

12. Монтаж и настройка плоских нагревателей

Правильный монтаж и настройка плоских нагревателей являются ключевыми факторами для обеспечения их эффективной работы и долговечности. В этом разделе рассмотрим основные этапы установки и настройки нагревателей размером 650×75 мм.

Этапы монтажа:

1. Подготовка поверхности: Убедитесь, что поверхность, на которую будет установлен нагреватель, чистая, сухая и ровная. Это обеспечит максимальный контакт и эффективность теплоотдачи.
2. Крепление нагревателя: Используйте специальные крепежные элементы или клей, подходящие для выбранного материала нагревателя. Для силиконовых нагревателей рекомендуется использовать термостойкий клей, который не будет препятствовать теплоотведению.
3. Подключение к электросети: Следуйте инструкциям по подключению, указанным в документации. Убедитесь, что все соединения надежны и защищены от влаги.
4. Настройка терморегулятора: Если нагреватель оснащен терморегулятором, настройте его в соответствии с необходимыми параметрами. Это позволит поддерживать оптимальную температуру и предотвратить перегрев.

Проверка работоспособности:

После завершения монтажа необходимо провести тестирование нагревателя. Включите его и проверьте, равномерно ли он нагревается. Обратите внимание на возможные шумы или запахи, которые могут указывать на проблемы с подключением или установкой.

13. Обслуживание плоских нагревателей

Регулярное обслуживание плоских нагревателей поможет продлить их срок службы и обеспечить безопасную эксплуатацию.

Рекомендации по обслуживанию:

• Проверка состояния изоляции: Регулярно осматривайте нагреватель на наличие повреждений изоляции. При обнаружении трещин или других дефектов немедленно замените элемент.
• Очистка поверхности: Удаляйте пыль и загрязнения с поверхности нагревателя, чтобы избежать перегрева и ухудшения теплоотдачи.
• Проверка соединений: Убедитесь, что все электрические соединения надежны и не имеют коррозии. При необходимости подтяните или замените соединительные элементы.
• Тестирование терморегулятора: Периодически проверяйте работу терморегулятора, чтобы убедиться, что он корректно поддерживает заданную температуру.

14. Проблемы и их решение

Несмотря на высокую надежность плоских нагревателей, могут возникать некоторые проблемы. Рассмотрим наиболее распространенные из них и способы их решения.

Распространенные проблемы:

• Нагреватель не включается: Проверьте подключение к электросети, наличие напряжения и исправность автоматического выключателя.
• Неравномерный нагрев: Убедитесь, что нагреватель правильно установлен и имеет хороший контакт с поверхностью. Проверьте, нет ли препятствий для теплоотдачи.
• Перегрев: Проверьте настройки терморегулятора и убедитесь, что нагреватель не закрыт горючими материалами.

15. Заключительные рекомендации

При использовании плоских нагревателей размером 650×75 мм с напряжением 230 В важно следовать рекомендациям по монтажу, эксплуатации и обслуживанию. Это позволит не только обеспечить их эффективную работу, но и значительно продлить срок службы. Правильный выбор нагревателя, соответствующий вашим требованиям, а также соблюдение всех мер безопасности помогут избежать неприятных ситуаций и обеспечить надежное функционирование оборудования.
