Сухие нержавеющие тэны: как выбрать идеальный вариант

Устройство и принцип работы сухих нержавеющих ТЭНов

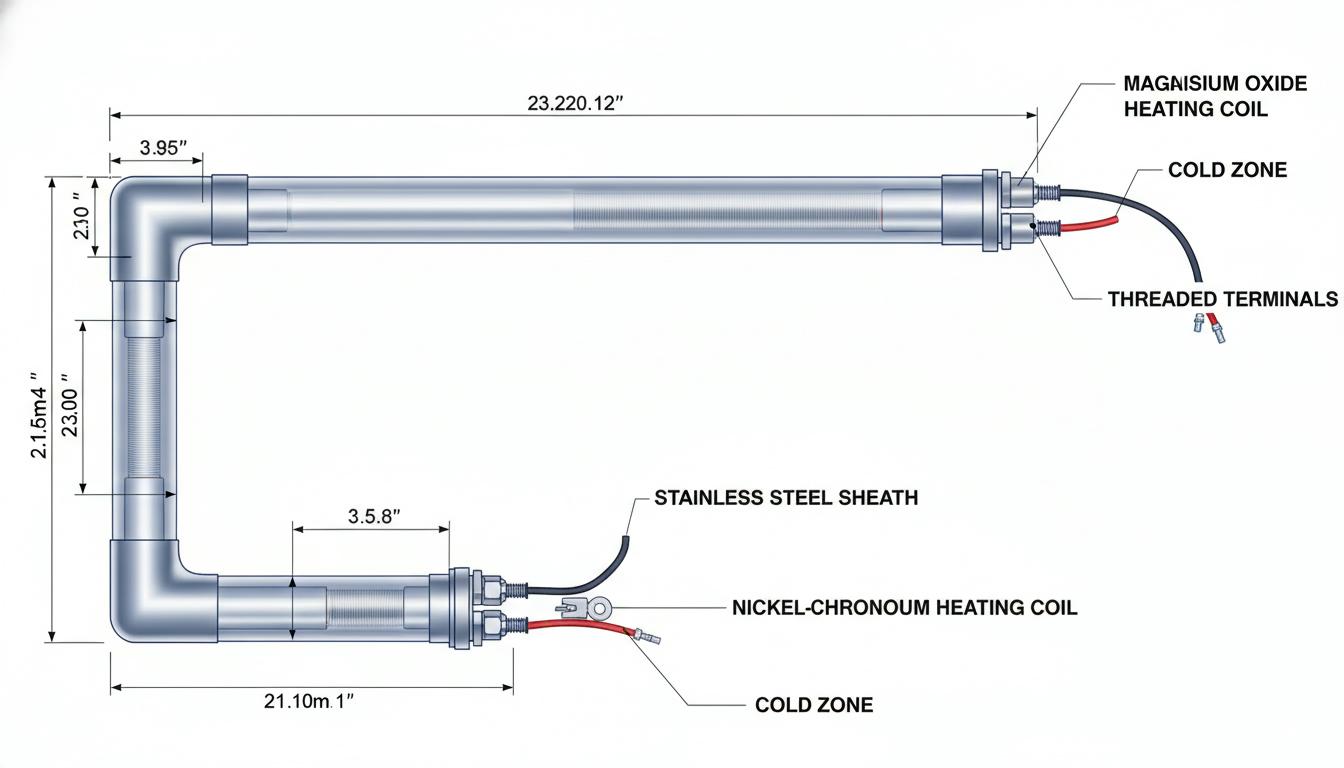

Конструкция сухого ТЭНа включает металлическую трубку (колбу) из нержавеющей стали, внутри которой размещена нихромовая спираль — резистивный нагревательный элемент. Спираль изолирована от колбы слоем диэлектрического материала: воздухом, маслом, кварцевым песком или керамикой (чаще всего — стеатитом или периклазом). Это создает воздушный зазор (около 2 мм), предотвращающий прямой контакт спирали с водой, что исключает коррозию и образование накипи на активной поверхности. Нержавеющая сталь (марки AISI 304, AISI 316 или 10Х18Н10Т) используется для колбы благодаря высокой коррозионной стойкости, прочности и жаропрочности до 450–1350°C.

Основные элементы конструкции:

• Нагревательная спираль: нихромовая проволока, генерирующая тепло при прохождении тока.
• Изолятор: керамика (стеатит, периклаз), масло или песок — обеспечивает теплоотдачу и электрическую изоляцию.
• Защитная колба: нержавеющая сталь, часто с оребрением для увеличения площади теплообмена.
• Монтажные элементы: резьба (М21, 1 1/2″), фланцы (диаметр 92 мм), штуцеры; магниевый анод для дополнительной защиты бака.
• Покрытия: специальные составы на колбе для снижения образования накипи.

Принцип работы заключается в том, что ток нагревает спираль, тепло передается через изолятор на колбу, а затем — в воду или воздух. Отсутствие контакта с жидкостью повышает коэффициент полезного действия (КПД), снижает риск перегрева и энергопотребление. Например, масляная прослойка ускоряет нагрев за счет высокой теплопроводности масла, а песчаная — добавляет защиту от короткого замыкания благодаря диэлектрическим свойствам кварца.

Виды сухих нержавеющих ТЭНов

Сухие ТЭНы классифицируются по изолятору, форме, мощности и применению. Нержавеющая сталь представляет собой универсальный материал для колбы, подходящий для влажных и газовых сред, где температура превышает 450°C, и скорость воздуха достигает 6 м/с.

Классификация по изолятору:

• Воздушные (керамические): простая конструкция с воздушным зазором или керамическим стержнем (стеатит, периклаз). Они обеспечивают медленный нагрев и остывание, но могут долго сохранять тепло после отключения. Мощность до 1,2 кВт на элемент.
• Масляные: колба заполнена маслом, обеспечивая быструю теплопередачу и экономию энергии.
• Песчаные: заполнены кварцевым песком, что обеспечивает максимальную эффективность и защиту от короткого замыкания, но они стоят дороже.
• Стеатитовые/секционные: имеют керамический стержень, предназначены для больших бойлеров (>50 л), где устанавливаются 2 и более элемента.

По форме и монтажу:

• Прямые, U-образные, гибкие (длина до 800 мм).
• Оребренные — предназначены для воздушного нагрева, ленты 5–10 мм шириной увеличивают теплоотдачу.
• Резьбовые (М21, D12 мм) и фланцевые модели.

Примеры характеристик моделей:

Общие диапазоны: мощность от 0,2 до 10 кВт (до 1,3 кВт/100 мм), диаметр трубки от 8 до 18 мм, длина от 280 до 6000 мм, напряжение от 12 до 600 В.

Преимущества сухих нержавеющих ТЭНов

Нержавеющая сталь делает эти ТЭНы идеальными для долгосрочной эксплуатации. К основным преимуществам относятся:

• Долговечность: срок службы в 2–2,5 раза дольше мокрых аналогов, достигая до 10–12 лет без необходимости в чистке. Отсутствие коррозии и накипи — кальций не оседает.
• Безопасность: минимальный риск электротравмы и пробоя при перепадах напряжения.
• Эффективность: теплоотдача в 3–4 раза ниже, чем у мокрых устройств — меньше накипи, выше КПД и экономия энергии. Масляные и песчаные варианты нагреваются быстрее.
• Коррозионная стойкость: никель и хром обеспечивают защиту от щелочей (pH 7–9), влаги и газов.
• Прочность: углерод в сплаве выдерживает механические нагрузки и перепады температур.
• Универсальность: подходят для бойлеров объемом более 50 л, печей, тепловых пушек и калориферов. Оребрение усиливает теплообмен в воздухе.
• Эстетика и обслуживание: легко чистить (раз в 2–3 года), привлекательный внешний вид.

Сравнивая с мокрыми аналогами, стоит отметить, что сухие ТЭНы имеют меньшую мощность на элемент (до 1,2 кВт), однако установка нескольких элементов позволяет достичь аналогичной общей мощности без потерь на коррозию.

Недостатки и мифы

Несмотря на множество преимуществ, существуют определенные недостатки и мифы о сухих нержавеющих ТЭНах:

• Ниже мощность на элемент: до 1,2–1,3 кВт, что решается установкой нескольких устройств.
• Выше цена: особенно на песчаные и стеатитовые модели.
• Миф о неэкономичности: воздушный зазор не приводит к потере тепла — передача теплоэффективна внутри среды.
• Ограничения: рекомендуются только для бойлеров свыше 50 л; низкокачественная керамика может рассыпаться при перегреве.
• Медленный нагрев: у воздушных вариантов — однако это компенсируется долгим удержанием тепла.

Как выбрать идеальный сухой нержавеющий ТЭН: пошаговое руководство

Выбор идеального сухого ТЭНа — это ключевой момент, который гарантирует долговечность и эффективность работы системы нагрева. Важно учитывать несколько аспектов, включая объем бака, мощность, среду эксплуатации и бюджет.

Шаг 1: Определите применение и объем.

• Для бойлеров свыше 50 л подойдут стеатитовые или секционные модели; рекомендуется устанавливать 2 и более элементов.
• Для воздушного нагрева (печи, калориферы) выбирайте оребренные ТЭНы с мощностью 2 кВт и выше (напряжение 380 В).
• В промышленности лучше использовать гибкие модели с длиной до 60 см.

Шаг 2: Рассчитайте мощность.

Диапазон мощностей колеблется от 0,2 до 10 кВт. Для частных домов достаточно 1,5–3,6 кВт (рекомендуется 1–2 элемента по 0,8–1,5 кВт).

Норма составляет 10–15 Вт на литр для нагрева воды. Диаметр и длина ТЭНа также влияют на скорость нагрева.

Шаг 3: Выберите материал и изолятор.

• Нержавеющая сталь предпочтительна: марки AISI 304 или AISI 316 обеспечивают защиту от коррозии и температур до 1350°C.
• Изолятор: масло или песок предпочтительны для быстроты нагрева, керамика же подойдёт для долговечности.

Шаг 4: Определите форму и монтажные характеристики.

Следующий этап — это выбор формы и монтажных характеристик. Это определяет, как ТЭН будет устанавливаться и выполнять свою функцию. Подробности и рекомендации смотрите в следующей части статьи.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Выбор формы и монтажных характеристик

При выборе сухого нержавеющего ТЭНа важно учесть форму и способ его монтажа, так как это напрямую влияет на эффективность нагрева и удобство использования. Разберем основные варианты форм и монтажных решений:

Формы ТЭНов:

• Прямые: универсальные элементы, которые применяются в большинстве случаев.
• U-образные: используются для компактного монтажа и лучшего распределения тепла в ограниченном пространстве.
• Гибкие: подходят для сложных конфигураций и мест с высоким уровнем ограничений по пространству.

Монтажные решения:

• Резьбовые: подходят для стандартного монтажа, обеспечивая надежное соединение.
• Фланцевые: обеспечивают более надежное крепление и герметичность, требуются в условиях высокой давления.
• Оребренные: их использование значительно увеличивает площадь теплообмена, что особенно важно в системах воздушного нагрева.

Дополнительные советы по выбору ТЭНа

Кроме основных характеристик, стоит учитывать и дополнительные факторы, способные оказывать влияние на процесс выбора:

Изоляция и защитные покрытия

Наличие защитного покрытия на колбе ТЭНа может существенно повысить его эксплуатационные характеристики. Специальные составы уменьшают образование накипи, продлевая срок службы устройства. Высококачественные покрытия защищают от механических повреждений и увеличивают коррозионную стойкость.

Потенциальные потребности в обслуживании

Хотя nержавеющие ТЭНы требуют меньше обслуживания по сравнению с мокрыми аналогами, рекомендуется периодически проверять их состояние. Это поможет избежать возможных проблем в будущем. Регулярная очистка от накипи и инспекция изоляционного материала замечательно скажутся на долговечности устройства.

Инновации в технологии сухих ТЭНов

Современные технологии продолжают развиваться, что позволяет улучшать характеристики сухих ТЭНов. Новое поколение нагревательных элементов может включать в себя:

• Интеллектуальные системы управления: использование датчиков и микропроцессоров для автоматизации процесса нагрева, что позволяет оптимизировать энергозатраты.
• Улучшенные диэлектрические материалы: новые разработки в изоляции повышают характеристики теплоотдачи и долговечность устройства.
• Дополнительные функции безопасности: защита от перегрева и короткого замыкания, что минимизирует риск даже в случае нештатных ситуаций.

Заключение

При выборе идеального сухого нержавеющего ТЭНа необходимо соотносить технические характеристики устройства с его предполагаемым использованием. Четкое понимание своих потребностей, а также ознакомление с доступными вариантами и инновациями в данной области поможет сделать оптимальный выбор, обеспечивающий надежную и долгосрочную эксплуатацию.
