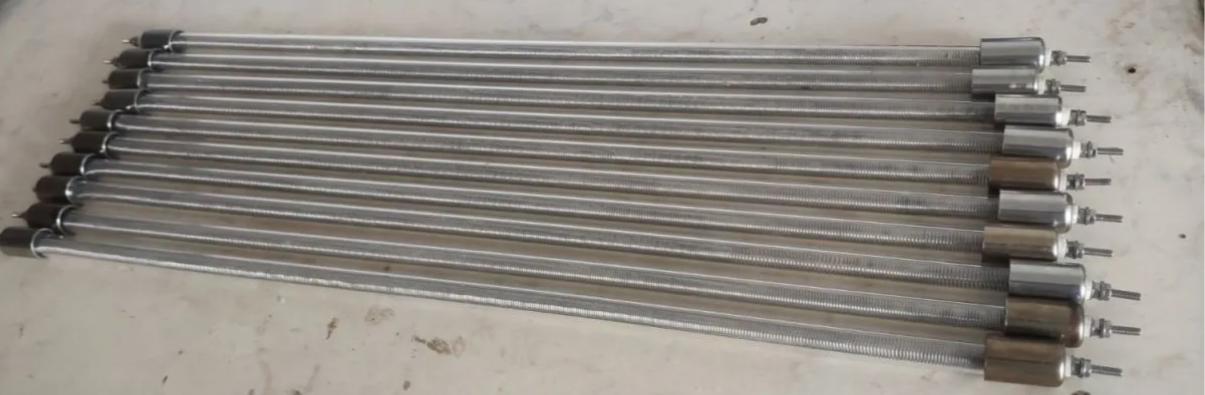

Стеклянный Тэн. Диаметр 18 Длина 1000 Мощность 1

Стеклянный ТЭН: Оптимизация Промышленных Процессов через Инфракрасный Нагрев в Агрессивных Средах

При выборе нагревательных элементов для промышленных применений, особенно в условиях, где традиционные металлические аналоги демонстрируют ограниченную долговечность и эффективность, стеклянные трубчатые электронагреватели (ТЭНы) становятся ключевым решением. Данная статья фокусируется на специфической, но востребованной конфигурации стеклянного ТЭНа с диаметром 18 мм, длиной 1000 мм (1 метр) и мощностью 1 кВт (1000 Вт). Эта модель представляет собой специализированный инфракрасный излучатель, разработанный для обеспечения равномерного и контролируемого нагрева в агрессивных химических средах, в которых коррозия быстро выводит из строя металлические элементы. Такая конфигурация, как правило, относится к категории нестандартных промышленных решений, изготавливаемых под заказ, и характеризуется оптимальной удельной нагрузкой (около 1 Вт/см), что способствует минимизации локальных перегревов и значительно продлевает срок службы устройства.

Ключевые понятия и терминология

• Трубчатый электронагреватель (ТЭН): Электронагревательный прибор, преобразующий электрическую энергию в тепловую за счет прохождения тока по резистивной спирали, расположенной внутри металлической или, в данном случае, стеклянной трубки.
• Инфракрасное (ИК) излучение: Вид электромагнитного излучения, способный передавать тепловую энергию без непосредственного контакта с нагреваемой средой. Это обеспечивает глубокий, равномерный и эффективный нагрев.
• Удельная нагрузка: Показатель мощности, приходящейся на единицу площади или длины нагревательной поверхности (например, Вт/см² или Вт/см). Низкая удельная нагрузка предотвращает перегрев поверхности ТЭНа и продлевает его срок службы.
• Боросиликатное стекло: Термостойкое стекло, отличающееся высокой химической стойкостью к кислотам и щелочам, а также устойчивостью к резким перепадам температур (термическим шокам).
• Кварцевое стекло: Разновидность стекла с исключительной термостойкостью, высокой прозрачностью для ИК-излучения и химической инертностью. Обеспечивает быстрый отклик на изменение мощности.
• Агрессивные среды: Химические растворы (кислоты, щелочи, окислители), газы или высокочистые жидкости, которые вызывают коррозию или деградацию обычных материалов.
• Нано-покрытие (в нано-версиях ТЭНов): Инновационное электропроводящее покрытие из минералов, наносимое на внутреннюю поверхность стеклянной трубки. Улучшает теплопроводность, скорость нагрева и устойчивость к агрессивным средам.
• Контаминация: Загрязнение нагреваемой среды продуктами коррозии или другими частицами от нагревательного элемента, что недопустимо в фармацевтике, пищевой промышленности и чистых производствах.

Конструктивные особенности и инженерные решения стеклянного ТЭНа

Конструкция стеклянного ТЭНа диаметром 18 мм и длиной 1000 мм представляет собой инженерно выверенное решение для специфических промышленных задач. Основу составляет термостойкая трубка из кварцевого или боросиликатного стекла, внутри которой располагается резистивная спираль, изготовленная из высококачественных никель-хромовых сплавов (нихром). Эта спираль изолирована специальным теплопроводным диэлектриком, обеспечивающим электрическую безопасность и эффективную передачу тепла к стеклянной оболочке. Пространство между спиралью и стенками трубки может быть заполнено инертным газом или материалом с высокой диэлектрической прочностью, устойчивым к рабочим температурам в диапазоне 450–600°C.

• Диаметр трубки (18 мм): Несмотря на то что стандартные промышленные диаметры стеклянных ТЭНов часто составляют 13 мм или 20 мм, выбранный диаметр 18 мм находится в оптимальном диапазоне 6–24 мм. Это обеспечивает идеальный баланс между компактностью и площадью теплоотдачи, что критично для равномерного нагрева. Для данной конфигурации типичны надежные электрические подключения с использованием резьбовых шпилек, лепестков или прочной нихромовой скрутки, адаптированные под высокие эксплуатационные нагрузки.
• Длина (1000 мм): Длина в 1 метр является практически верхним пределом для стандартных моделей (которые достигают до 120 см). Такая длина особенно актуальна для оборудования с вытянутыми нагревательными камерами, например, в сушильных шкафах, туннельных печах или в составе протяженных ИК-излучателей. В условиях ограниченного пространства возможно изготовление U-образных форм, что расширяет монтажные возможности.
• Мощность (1 кВт): При стандартном напряжении 220 В потребляемый ток составит приблизительно 4,55 А (\( I = P/U = 1000 Вт / 220 В \)). При длине 1000 мм удельная мощность составляет всего 1 Вт/см. Эта низкая удельная нагрузка является ключевым преимуществом, поскольку она предотвращает образование «горячих точек», значительно снижая риск локального перегрева и продлевая общий срок службы элемента. Такая мощность оптимальна для процессов, требующих длительного, мягкого и равномерного нагрева воздуха или химически агрессивных жидкостей. Эффективность преобразования энергии в тепловое ИК-излучение достигает 99%, что является одним из самых высоких показателей среди нагревателей.
• Материалы: Выбор между боросиликатным и кварцевым стеклом зависит от конкретных условий эксплуатации.
  • Боросиликатное стекло отличается выдающейся устойчивостью к термическим шокам (резким изменениям температуры), что важно для цикличных процессов. Оно не подвержено окислению и не способствует образованию накипи или отложений, в отличие от многих металлических сплавов.
  • Кварцевое стекло, в свою очередь, обеспечивает еще более высокую теплопроводность и практически полную невосприимчивость к большинству химических реагентов, что делает его незаменимым в особо агрессивных средах и высокочистых процессах.
• Нано-версии с внутренним покрытием: Инновационные ТЭНы с внутренним электропроводящим нано-покрытием из минеральных пленок представляют собой передовое решение. Это покрытие не только дополнительно повышает коррозионную стойкость, но и значительно ускоряет выход на заданный температурный режим (в течение минут), обеспечивая при этом экономию энергии до 40% по сравнению с обычными аналогами.

Таблица ниже иллюстрирует основные параметры стеклянного ТЭНа 18×1000 мм, 1 кВт в сравнении со стандартными диапазонами, подтверждая его адаптивность и специализированное назначение:

Спектр применения и стратегическое значение

Стеклянные ТЭНы демонстрируют свою незаменимость в отраслях, требующих бескомпромиссного качества нагрева и исключения контаминации. Их способность к равномерному инфракрасному нагреву без прямого контакта с продуктом или средой является критически важной. Особенно ценны они в агрессивных химических средах, где коррозионная стойкость стекла значительно превосходит металлические сплавы.

• Химическая промышленность: Нагрев агрессивных кислот, щелочей и других химических растворов, где металлические ТЭНы быстро разрушаются. Применяются в реакторах, смесителях, емкостях для хранения.
• Фармацевтика и биотехнологии: Стерилизация оборудования, нагрев высокочистых вод, дезинфекция рабочих объемов. Отсутствие выделения микрочастиц и инертность стекла гарантируют чистоту процесса.
• Пищевая промышленность: Сушка пищевых продуктов (фруктов, овощей, зерна), пастеризация, стерилизация тары. ИК-нагрев способствует сохранению полезных свойств и улучшает внешний вид продуктов.
• Производство полимеров и пластмасс: Горячая формовка, полимеризация, термическая упаковка, ламинирование. Равномерный нагрев обеспечивает стабильность размеров и свойств материалов.
• Сушильные и нагревательные камеры: ИК-сауны, промышленные сушильные камеры для различных материалов (древесина, лакокрасочные покрытия, текстиль), калориферы, тепловые завесы.

Специфика применения конфигурации 18×1000 мм, 1 кВт: Эта модель идеально подходит для воздушного отопления и вентиляции в помещениях с особыми требованиями к чистоте или химической стойкости (температура до 450°C). Ее длина позволяет эффективно обогревать протяженные участки, такие как длинные трубы, воздуховоды или узкие камеры. Низкая удельная мощность гарантирует медленный, но стабильный и равномерный нагрев, что исключает риск перегрева чувствительных материалов или сред. Для повышения эффективности в воздушных средах используются варианты с оребрением (например, стальной лентой 0,3×10 мм), которые увеличивают площадь теплообмена и, как следствие, теплоотдачу до 2,5 раз.

Экономическая эффективность и преимущества перед металлическими ТЭНами

Решение о переходе на стеклянные ТЭНы, особенно в специализированных конфигурациях, продиктовано не только техническими требованиями, но и значительными экономическими выгодами, проявляющимися на протяжении всего жизненного цикла оборудования. Для руководителей высшего звена, вице-президентов по производству и технических директоров крайне важна оценка Общей Стоимости Владения (TCO) и Возврата Инвестиций (ROI).

Основные преимущества стеклянных ТЭНов, которые напрямую влияют на финансовые показатели:

• Химическая инертность и коррозионная стойкость: В отличие от металлических ТЭНов, стекло полностью инертно к большинству кислот, щелочей и окислителей. Это исключает выделение микрочастиц в нагреваемую среду, предотвращает образование накипи и коррозию самого элемента. Экономический эффект: Снижение затрат на обслуживание и замену, исключение загрязнения конечного продукта, что критично для фармацевтики и пищевой промышленности.
• Долговечность и увеличенный срок службы: Устойчивость к химической агрессии и термическим шокам позволяет стеклянным ТЭНам служить в 2–3 раза дольше, чем их металлические аналоги, подверженные быстрому износу в сложных средах. Экономический эффект: Сокращение капитальных затрат на закупку запасных частей, минимизация простоев производства, связанных с заменой нагревателей.
• Высокая энергоэффективность: КПД стеклянных ТЭНов достигает 99% благодаря прямому инфракрасному излучению. Нано-версии обеспечивают быстрый выход на рабочий режим и экономию энергии до 40% по сравнению с обычными нагревателями. Экономический эффект: Значительное сокращение операционных расходов на электроэнергию, что особенно важно при масштабировании производства.
• Равномерное теплораспределение: ИК-излучение обеспечивает гомогенный нагрев по всей длине элемента без «горячих точек», что гарантирует стабильность технологических процессов и высокое качество конечной продукции. Экономический эффект: Уменьшение процента брака, оптимизация производственных циклов.
• Экологичность и чистота: Отсутствие вредных выделений и способность работать с дистиллированной водой или в чистых лабораторных условиях делают стеклянные ТЭНы идеальным выбором для экологически чувствительных производств.

Однако, важно учитывать и некоторые недостатки, такие как хрупкость стекла, требующая более осторожного монтажа и эксплуатации, а также более высокая первоначальная стоимость, особенно для нестандартных размеров, изготовляемых под заказ. Эти факторы компенсируются долгосрочными преимуществами, отраженными в TCO.

Сравнительная таблица альтернативных подходов к нагреву

Для принятия обоснованного решения рассмотрим стеклянный ТЭН 18×1000 мм, 1 кВт в контексте других распространенных методов нагрева, оценивая их по ключевым для B2B критериям:

Из анализа видно, что, несмотря на более высокую первоначальную стоимость, стеклянные ТЭНы, особенно в данной специализированной конфигурации, предлагают существенные долгосрочные преимущества в TCO и ROI за счет снижения операционных расходов, увеличения надежности и обеспечения высочайшего качества нагрева в критических промышленных процессах. Это делает их стратегически выгодным выбором для компаний, нацеленных на оптимизацию и устойчивое развитие.

После детального изучения стратегических преимуществ и конструктивных особенностей стеклянных ТЭНов, становится очевидной их значимость для современных производственных задач. Однако успешное внедрение требует не только понимания теории, но и глубокой проработки практических аспектов, начиная от выбора и кастомизации, и заканчивая интеграцией в существующие системы и управлением жизненным циклом. Далее мы рассмотрим эти вопросы, чтобы обеспечить максимально эффективное применение данной технологии в реальных промышленных условиях.

Продвинутая практика и внедрение стеклянных ТЭНов в промышленных системах

Эффективное применение стеклянных ТЭНов в производственной среде выходит за рамки простой установки и требует комплексного подхода к проектированию, интеграции и эксплуатации. Данный раздел предназначен для технических директоров, главных инженеров и руководителей проектов, детализируя практические аспекты выбора, внедрения и оптимизации работы ТЭНов, в частности, модели 18×1000 мм, 1 кВт.

Выбор и кастомизация: Инженерные аспекты

Процесс подбора стеклянного ТЭНа для конкретной задачи – это не только определение номинальной мощности, но и глубокий анализ рабочих условий, требующий учета множества инженерных параметров.

1. Анализ рабочей среды:
   • Тип среды: Воздух, инертный газ, агрессивная жидкость (кислота, щелочь, органические растворители), высокочистая вода. Это определяет выбор типа стекла (боросиликатное или кварцевое) и необходимость нано-покрытия.
   • Температурный режим: Максимальная рабочая температура (до 450°C для данной конфигурации) и требуемая скорость выхода на режим. Кварцевые ТЭНы обеспечивают более быстрый отклик.
   • Давление: Для жидкостных сред важно учитывать рабочее давление, что влияет на выбор типа уплотнений и конструкции фланца.
   • Пространственные ограничения: Длина 1000 мм требует достаточного пространства. В условиях дефицита могут рассматриваться U-образные или изогнутые формы, а также модульные системы с несколькими ТЭНами меньшей длины.
2. Расчет электрических параметров:
   • Мощность (P = 1 кВт): Достаточна для медленного, равномерного нагрева. Для более интенсивного нагрева может потребоваться несколько таких ТЭНов или более мощные аналоги (с сохранением низкой удельной нагрузки).
   • Напряжение (U = 220 В): Стандартное однофазное напряжение. Важно обеспечить стабильность питающей сети. В промышленных условиях с трехфазными сетями возможно использование ТЭНов с другими номинальными напряжениями или подключение нескольких однофазных ТЭНов по схеме «звезда» или «треугольник».
   • Ток (I ≈ 4,55 А): Определяет требования к электропроводке, защитным аппаратам (автоматические выключатели, предохранители) и коммутационному оборудованию.
   • Удельная нагрузка (1 Вт/см): Это ключевой параметр, обеспечивающий длительный срок службы. При проектировании систем с большей мощностью важно сохранять этот показатель, увеличивая длину или количество элементов, а не чрезмерно повышая мощность на единицу длины. Отклонение от оптимальной удельной нагрузки может привести к преждевременному выходу из строя из-за перегрева спирали.
3. Взаимодействие с поставщиком:

   Поскольку конфигурация 18×1000 мм, 1 кВт часто является заказной, тесное сотрудничество с производителем (например, как указано во входных данных — elektroteni.ru) имеет решающее значение. Это включает:

   • Предоставление детальных технических заданий (ТЗ) с указанием всех условий эксплуатации.
   • Обсуждение материалов, форм, типов подключения (шпильки, лепестки, резьбовые соединения, фланцы).
   • Получение чертежей и спецификаций для интеграции.
   • Уточнение сроков производства, логистики и наличия необходимых сертификатов (ГОСТ, CE и т.д.).

Интеграция и системы управления

Для обеспечения максимальной эффективности и безопасности стеклянных ТЭНов необходима их грамотная интеграция в общую систему управления технологическим процессом.

• Контроль температуры:
  • Датчики температуры: Использование термопар (тип K, J) или платиновых терморезисторов (Pt100, Pt1000) для точного измерения температуры нагреваемой среды или поверхности ТЭНа. Размещение датчиков должно обеспечивать репрезентативность измерений.
  • ПИД-регуляторы (PID-controllers): Программируемые логические контроллеры (ПЛК) или специализированные ПИД-регуляторы обеспечивают поддержание заданной температуры с высокой точностью, минимизируя перерегулирование и колебания.
• Управление мощностью:
  • Твердотельные реле (SSR — Solid State Relays): Предпочтительны для коммутации ТЭНов по сравнению с электромеханическими реле из-за отсутствия подвижных частей, высокой скорости срабатывания, бесшумности и значительно большего ресурса. Они идеально подходят для импульсного управления мощностью.
  • Тиристорные регуляторы: Применяются для плавного регулирования мощности, что позволяет точно контролировать тепловой поток и продлевать срок службы нагревателя.
• Системы безопасности:
  • Защита от перегрузки: Автоматические выключатели и плавкие предохранители, подобранные в соответствии с номинальным током ТЭНа.
  • Тепловые предохранители/термостаты: Устанавливаются для предотвращения аварийного перегрева как самого ТЭНа, так и нагреваемой среды.
  • Блокировки (interlocks): Автоматическое отключение питания ТЭНа при открытии технологических люков, снижении уровня жидкости в емкости или других критических нарушениях режима.
• Мониторинг и диагностика:

  Интеграция ТЭНов в системы промышленного интернета вещей (IIoT) позволяет осуществлять удаленный мониторинг параметров (ток, напряжение, температура), прогнозировать выход из строя и оптимизировать режимы работы. Это способствует переходу от реактивного к предиктивному обслуживанию.

Пошаговая реализация проекта внедрения стеклянных ТЭНов (чек-лист)

Для систематизированного внедрения стеклянных ТЭНов рекомендуется следовать проверенному проектному циклу:

1. Этап 1: Проектирование и подготовка

   • Определение потребностей: Детальный анализ задачи нагрева, параметров среды, требуемой температуры и скорости нагрева.

   • Разработка ТЗ: Формирование исчерпывающего технического задания для поставщика с указанием всех геометрических, электрических и эксплуатационных требований.

   • Выбор поставщика: Оценка производителей на предмет качества, возможности кастомизации, сроков поставки и наличия сертификатов.

   • Проектирование системы: Разработка электрических схем, схем размещения ТЭНов, систем управления и безопасности.

   • Закупка: Заказ ТЭНов и всех сопутствующих компонентов (датчики, контроллеры, реле, проводка, защитные устройства).

2. Этап 2: Монтаж и подключение

   • Предварительная проверка: Визуальный осмотр стеклянных трубок на предмет трещин или других повреждений. Проверка номинальных параметров (18 мм x 1000 мм, 1 кВт) по паспорту.

   • Подготовка места установки: Обеспечение достаточного пространства (рекомендуемое расстояние от стенок камеры 50–100 мм) для вентиляции и равномерного теплообмена.

   • Фиксация ТЭНа: Аккуратная установка ТЭНа в монтажные элементы (фланец, резьбовое соединение, специальные крепления) без перекосов и чрезмерных механических напряжений. Использование уплотнителей, устойчивых к температуре и агрессивной среде.

   • Электрическое подключение: Подключение шпилек/лепестков ТЭНа к электросети 220 В. Использование качественных клеммников и термоусаживаемых трубок для обеспечения надежной гидроизоляции и электробезопасности, особенно во влажных или химически активных средах.

   • Проверка герметичности (для жидкостных сред): Если ТЭН устанавливается в емкость с жидкостью, обязательно проводится проверка на герметичность (например, с помощью манометра), чтобы исключить утечки.

3. Этап 3: Пусконаладка и тестирование

   • Постепенный запуск: Первый запуск оборудования должен быть постепенным, с контролем параметров в режиме реального времени.

   • Мониторинг тока: Контроль потребляемого тока (около 4,55 А) для подтверждения соответствия паспортным данным и отсутствия коротких замыканий.

   • Контроль температуры: Измерение температуры ТЭНа и нагреваемой среды, убедившись, что она не превышает 450°C и достигает заданных значений.

   • Равномерность нагрева: Использование тепловизора или нескольких датчиков для проверки равномерности распределения тепла по всей длине ТЭНа и в объеме среды.

   • Отладка системы управления: Настройка ПИД-регуляторов и систем безопасности для оптимальной работы.

4. Этап 4: Эксплуатация и обслуживание

   • Регулярные проверки: Периодический визуальный осмотр ТЭНа на предмет повреждений, чистоты поверхности. Проверка состояния электрических соединений.

   • Чистка: В зависимости от среды, может потребоваться периодическая чистка поверхности ТЭНа от загрязнений (химическая или механическая, с учетом хрупкости стекла).

   • Замена: Планирование замены ТЭНов на основе данных о сроке службы и мониторинга состояния. Хранение запасных частей.

   • Меры безопасности: Обязательное соблюдение техники безопасности при работе с электрооборудованием и нагревательными элементами. Избегание ударов и механических воздействий на стеклянные ТЭНы.

Кейсы внедрения и оптимизации

Рассмотрим несколько реальных сценариев, демонстрирующих ценность стеклянных ТЭНов в конфигурации 18×1000 мм, 1 кВт.

Инновации и перспективы развития

Будущее стеклянных ТЭНов тесно связано с дальнейшим развитием материалов и интеграцией с интеллектуальными системами.

• Нано-технологии в нагреве: Нагреватели с минеральным покрытием являются ключевым трендом. Эти покрытия не только многократно увеличивают коррозионную стойкость стекла, но и обеспечивают сверхбыстрый нагрев за счет улучшенной теплопроводности и эмиссии ИК-излучения. Их универсальность для нагрева различных жидкостей, включая высокоагрессивные и вязкие среды, открывает новые горизонты применения в нефтехимии, производстве полимеров и даже в бытовых системах отопления. В ИК-саунах и сушилках такие ТЭНы уже демонстрируют значительное снижение энергозатрат, делая их более экономичными и экологичными.
• Интеллектуальные системы и IoT: Интеграция стеклянных ТЭНов с платформами Интернета вещей (IoT) для удаленного мониторинга и управления становится стандартом. Это позволяет в реальном времени отслеживать температуру, ток, напряжение, прогнозировать потенциальные неисправности (предиктивное обслуживание) и оптимизировать алгоритмы нагрева для максимальной энергоэффективности. Возможности адаптивного нагрева, при котором система самостоятельно корректирует мощность в зависимости от изменяющихся условий, значительно повышают стабильность и управляемость процессов.
• Энергоэффективность и устойчивое развитие: Стеклянные ТЭНы с их высоким КПД и долговечностью играют важную роль в стратегиях устойчивого развития компаний. Снижение энергопотребления и сокращение отходов (за счет увеличения срока службы элементов) способствуют уменьшению углеродного следа производств и соответствию строгим экологическим нормам.
