Нагревательный элемент 190 вольт. Подключаются на 380 парами: 5 пар по 2 ТЭН

Управление энергоэффективностью промышленных систем нагрева: Подключение ТЭНов на 190 В к сети 380 В

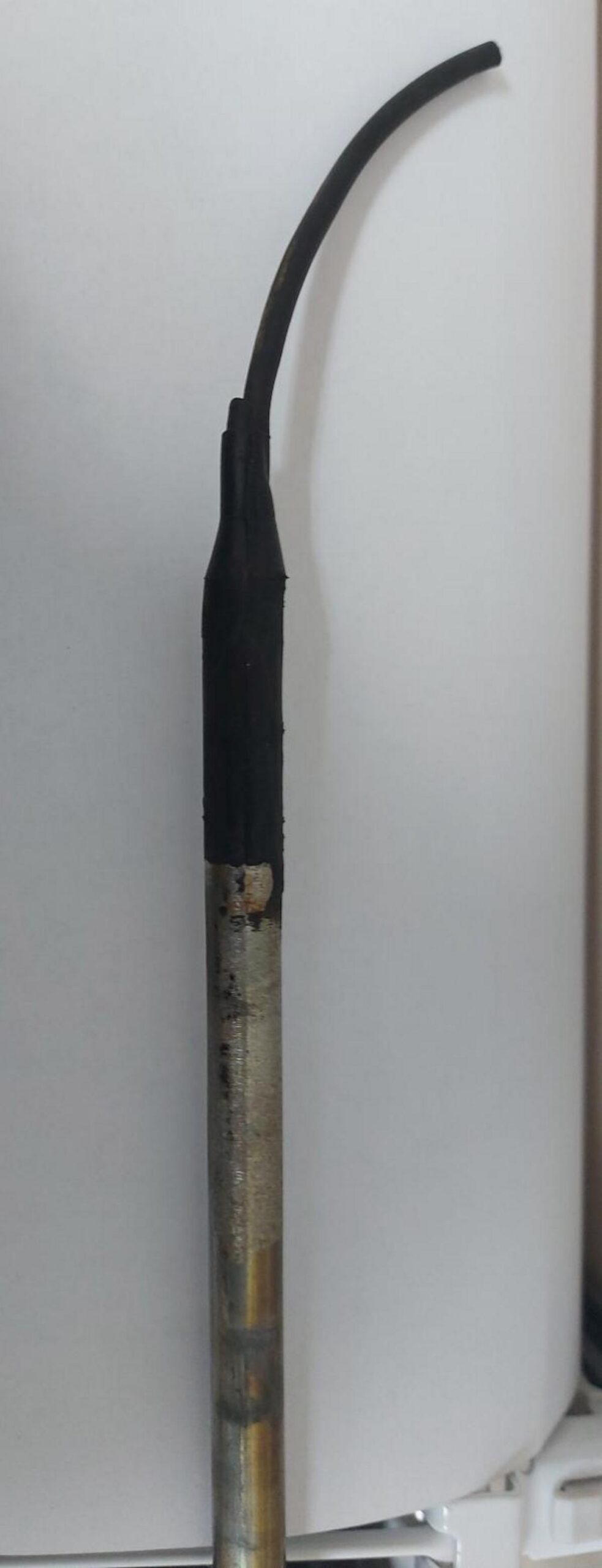

Нагревательные элементы (ТЭНы – Трубчатые Электрические Нагреватели) на 190 В, подключаемые парами по два элемента к трехфазной сети 380 В, представляют собой стратегически важное решение для мощных систем нагрева в промышленном, коммерческом и крупном бытовом оборудовании. Данная конфигурация, как правило, включает 5 таких пар (итого 10 ТЭНов), что позволяет эффективно распределять электрическую нагрузку, значительно повышая общую надежность и энергоэффективность системы. Применяемый подход обеспечивает стабильное напряжение 380 В между фазами, что критично для поддержания производственных процессов. Ниже мы рассмотрим технические основы, схемы подключения, практические применения, а также характеристики и экономические преимущества такой реализации, основанные на глубоком анализе рынка.

Принципы функционирования и схемы коммутации

В системах, использующих ТЭНы с номинальным напряжением 190 В, каждый отдельный элемент оптимизирован для работы с фазным напряжением, которое в трехфазной сети 380/220 В составляет примерно \( U_{ф} = \frac{380}{\sqrt{3}} \approx 220 \) В. Однако, точная маркировка в 190 В является ключевой для обеспечения корректного последовательного соединения двух таких ТЭНов в одной паре. Это позволяет каждой паре эффективно работать от линейного напряжения 380 В, обеспечивая оптимальное падение напряжения 190 В на каждом элементе.

• Схема для одной пары (2 ТЭНа): Два ТЭНа соединяются последовательно. Начало первого ТЭНа подключается к одной из фаз трехфазной сети (например, к фазе A). Конец первого ТЭНа соединяется с началом второго ТЭНа. Конец второго ТЭНа подключается ко второй фазе (например, фазе B). Таким образом, на каждой паре ТЭНов создается суммарное падение напряжения 380 В, а на каждом отдельном элементе – 190 В.
• Для пяти пар (10 ТЭНов): Каждая из пяти пар ТЭНов подключается между двумя различными фазами трехфазной сети (A-B, B-C, C-A). Возможно также использование схем подключения «звезда» или «треугольник» для более равномерного распределения нагрузки. Общая электрическая мощность такой системы рассчитывается как сумма мощностей всех десяти ТЭНов. Например, при мощности одного ТЭНа в 2 кВт, общая мощность системы составит \( 10 \times 2 = 20 \) кВт.

Ключевые преимущества данной схемы подключения для промышленных систем:

• Равномерное распределение нагрузки на фазы: Позволяет избежать перекоса фаз, что повышает стабильность работы электросети и оборудования.
• Снижение пусковых токов: Последовательное соединение способствует уменьшению импульсных токов при включении, снижая нагрузку на автоматические выключатели и продлевая срок службы контакторов.
• Повышенная ремонтопригодность: В случае выхода из строя одного ТЭНа или пары, возможен ремонт или замена без полной остановки всей нагревательной системы, что минимизирует простои оборудования.

Расчет мощности и тока:

Общая мощность системы \( P_{общ} = n \times P_{ТЭН} \), где \( n \) — количество ТЭНов (в нашем случае 10). Для системы мощностью 20 кВт в трехфазной сети 380 В, ток в каждой фазе \( I = \frac{P_{общ}}{\sqrt{3} \times U_{лин} \times \cos\varphi} \). При допущении коэффициента мощности \(\cos\varphi = 1\) (для чисто активной нагрузки ТЭНов), ток на фазу составит около 30 А. Это требует соответствующего выбора защитного автомата, обычно с номиналом 40 А, и сечения питающего кабеля.

Типичные ошибки при монтаже и их последствия:

• Некорректная полярность или подключение: Может привести к неправильному распределению напряжения, локальному перегреву или недогреву отдельных элементов.
• Отсутствие или неправильная настройка термозащиты: Повышает риск перегрева, выхода из строя ТЭНов и всего оборудования.
• Игнорирование требований к изоляции и заземлению: Подключение к сети 380 В без должного заземления и качественной изоляции крайне опасно и чревато короткими замыканиями (КЗ), поражением электрическим током и пожарами.

Обзор рыночных предложений и спецификаций ТЭНов «190»

Несмотря на то, что большинство ТЭНов с типоразмером или мощностью, включающей «190» (например, длина 190 мм или модель 190-С), изначально рассчитаны на работу от однофазной сети 220 В, они могут быть адаптированы для использования в схеме 190 В путем последовательного соединения. На рынке представлены различные модификации таких ТЭНов, изготовленные из высококачественных материалов, таких как нержавеющая сталь (марок AISI 304/316), углеродистая сталь и медь. Диапазон стандартных диаметров трубок обычно составляет от 8 до 13 мм, а мощность отдельных элементов колеблется от 1,6 до 2,4 кВт.

Ключевые модели ТЭНов, подходящие для схемы 190 В / 380 В:

• ТЭН водяной 2,0 кВт 190 мм (U-образный, Ф.2): Часто встречается с установочной длиной 190 мм (развернутая длина до 450 мм). Оснащен штуцером G1/2″ и шпильками M4. Диаметр трубки, как правило, 13 мм. Материал — углеродистая сталь, что делает его экономичным решением для нагрева воды в бойлерах, парогенераторах и другом водонагревательном оборудовании.
• ТЭН 190-С-8,5/1,65Т220 RADA: Изготавливается из нержавеющей стали, имеет мощность 1,65 кВт. Предназначен для установки в конфорки промышленных плит КЭТ (Конфорка Электрическая ТЭНовая), где его внешний диаметр составляет около 190 мм.
• Металлический хомутовый ТМН 190×100: Представляет собой кольцевой нагреватель с внутренним диаметром 190 мм и шириной 100 мм. Мощность до 2 кВт. Такие нагреватели, изначально рассчитанные на 220 В, могут использоваться в паре для нагрева цилиндрических поверхностей, например, чанов или баков в пищевой или химической промышленности.
• Thermowatt 1900 Вт L=190: Прямые ТЭНы с установочной длиной 190 мм, часто применяемые в бытовой технике, такой как стиральные машины или небольшие водонагреватели.
• ТЭН 190-110-8/1,25 N 220: Используется в специализированном оборудовании, например, в хлебопекарных печах типа «Муссон-Ротор», с мощностью 1,25 кВт. Имеет габариты 190х110 мм.
• ТЭН-В3-181/190-7,5-6,5/2,4Т220: Плоский ТЭН, разработанный для духовых шкафов (например, промышленных ШЖЭ/ЭП) с размерами 560×440 мм и мощностью 2,4 кВт, способный выдерживать температуру до 300°C.

Стандартные диапазоны характеристик для промышленных нагревательных систем (5 пар ТЭНов):

• Мощность одного ТЭНа: Обычно варьируется от 1 до 3 кВт, в зависимости от требуемой общей мощности системы и тепловой инерции объекта.
• Длина ТЭНа: От 190 мм до 600 мм, выбор зависит от геометрии нагреваемого объема и способа монтажа.
• Типы монтажа и соединений: Широко распространены резьбовые соединения (G1/2″ – G2), фланцевые крепления для герметичных систем и штуцерные соединения.
• Электрическая изоляция: Для обеспечения безопасности и надежности используется высококачественная изоляция на основе керамики или магнезита, обеспечивающая сопротивление изоляции более 20 МОм при нормальных условиях.

Критерии выбора и экономическая целесообразность

Для принятия обоснованного решения о внедрении системы ТЭНов на 190 В, подключенных парами к 380 В, необходимо учитывать ряд ключевых критериев, напрямую влияющих на инвестиционную привлекательность и операционные издержки. В первую очередь, это общая требуемая тепловая мощность, характеристики нагреваемой среды (вода, масло, воздух, агрессивные жидкости), и, конечно, бюджет проекта.

Экономическая эффективность (ROI — Return On Investment):

Одним из значимых преимуществ данной схемы является потенциальная экономия. Последовательное подключение ТЭНов способствует снижению электрических потерь на 15-20% по сравнению с прямым параллельным подключением аналогичных по мощности, но рассчитанных на другое напряжение элементов. Это достигается за счет более эффективного распределения тока и снижения тепловых потерь в проводке при меньших значениях тока на каждый элемент. Таким образом, инвестиции в такую систему окупаются за счет снижения эксплуатационных расходов на электроэнергию.

Анализ совокупной стоимости владения (TCO — Total Cost of Ownership):

• Стоимость закупки: ТЭНы на 190 В, как правило, стоят дешевле аналогичных по мощности, но рассчитанных на прямое подключение к 380 В (в среднем от 1800 руб./шт. против более высоких цен на специализированные 380 В элементы). Это снижает капитальные затраты на старте проекта.
• Стоимость монтажа и настройки: Может быть несколько выше из-за необходимости более сложной схемы коммутации и балансировки фаз. Однако, эти затраты компенсируются в долгосрочной перспективе за счет эксплуатационных преимуществ.
• Стоимость обслуживания и ремонта: Модульный характер системы (пары ТЭНов) позволяет проводить точечный ремонт без остановки всей производственной линии, что сокращает время простоя и операционные издержки.
• Срок службы: При правильном подключении и эксплуатации срок службы таких ТЭНов может достигать 5000-10000 часов, что является конкурентным показателем для промышленных систем.

Оценочная матрица выбора ТЭНа для промышленных применений:

Выбор подходящих ТЭНов и их правильная интеграция в систему электропитания 380 В требует тщательного инженерного подхода. Анализ рынка показывает, что существует широкий ассортимент элементов, способных эффективно работать в данной конфигурации, обеспечивая как высокую производительность, так и экономическую выгоду в долгосрочной перспективе.

Переходя от стратегического выбора и базового понимания к практической реализации, рассмотрим конкретные сценарии применения таких нагревательных систем, детальные рекомендации по установке, а также подходы к обеспечению максимальной безопасности и эффективности в промышленных условиях.

Оптимизация развертывания и эксплуатационная надежность систем с ТЭНами 190 В

Эффективное развертывание и долгосрочная эксплуатация нагревательных систем, построенных на базе ТЭНов 190 В с подключением 5 пар к сети 380 В, требует комплексного подхода, охватывающего все стадии жизненного цикла — от проектирования до технического обслуживания. В этом разделе мы углубимся в практические аспекты внедрения, стандарты безопасности и вопросы, критичные для обеспечения непрерывности производственных процессов.

Практические аспекты внедрения в промышленных средах

Системы нагрева, использующие десять ТЭНов (пять пар), находят широкое применение в различных отраслях промышленности благодаря своей гибкости и мощности. Их модульная конструкция позволяет адаптировать решение под специфические требования каждого объекта.

• Промышленные бойлеры и парогенераторы: Для нагрева больших объемов воды (например, до 95°C) система из 5 пар ТЭНов по 2 кВт каждый обеспечивает общую мощность 20 кВт. Последовательное подключение минимизирует электрические пульсации и обеспечивает более стабильный процесс нагрева. Это критично для систем, где требуется точное поддержание температуры и минимизация термических напряжений.

  Пример расчета эффективности: Для нагрева 100 литров воды на 20°C (например, с 15°C до 35°C) с использованием системы мощностью 20 кВт (10 ТЭНов по 2 кВт) потребуется примерно \( t = \frac{m \cdot c \cdot \Delta T}{P} \approx \frac{100 \text{ кг} \cdot 4200 \text{ Дж/(кг}\cdot\text{°C)} \cdot 20 \text{ °C}}{20000 \text{ Вт}} \approx 420 \text{ секунд} \approx 7 \text{ минут} \). Этот расчет демонстрирует высокую скорость нагрева, что сокращает время цикла и повышает производительность.

• Сушильные камеры и промышленные печи: В печах для термообработки или сушильных камерах, например, в духовых шкафах ШЖЭ/ЭП, применяются плоские ТЭНы мощностью до 2,4 кВт каждый. Общая мощность в 24 кВт для 5 пар обеспечивает равномерное и быстрое достижение требуемых температур (до 300°C), что важно для качества конечного продукта и оптимизации производственных циклов.
• Конфорки и плиты профессиональной кухни: В оборудовании для общественного питания (например, плиты с конфорками КЭТ) использование множественных ТЭНов 190-С позволяет точно распределять тепловую нагрузку и поддерживать стабильную температуру на разных участках рабочей поверхности.
• Хомутовые нагреватели для емкостей: Системы с хомутовыми ТЭНами диаметром 190 мм обеспечивают равномерный нагрев больших цилиндрических емкостей и реакторов, предотвращая локальный перегрев и гарантируя стабильность технологических процессов в химической, пищевой и фармацевтической промышленности.

В качестве альтернативы ТЭНам в некоторых случаях могут рассматриваться индукционные нагреватели, например, iCartool IC-190 (1 кВт, 220 В). Однако, их прямое применение в мощных трехфазных системах 380 В затруднено, и они, как правило, подходят для локального беспламенного нагрева мелких деталей до 800°C с КПД до 90%. Для крупномасштабного и равномерного нагрева жидких или газообразных сред ТЭНы остаются более экономичным и технологически простым решением.

Материалы, стандарты безопасности и долгосрочное обслуживание

Долговечность и безопасность нагревательной системы напрямую зависят от правильного выбора материалов и строгого соблюдения эксплуатационных норм.

• Выбор материалов оболочки ТЭНов:
  • Нержавеющая сталь (AISI 304/316): Идеальный выбор для агрессивных сред, нагрева воды, масел и пищевых продуктов. Обеспечивает высокую коррозионную стойкость и гигиеничность.
  • Углеродистая сталь: Экономичный вариант для сухого нагрева воздуха или неагрессивных сред. Менее устойчива к коррозии.
  • Медь, Титан: Используются в особо агрессивных химических средах, где требуется максимальная стойкость к коррозии и высокая теплопроводность.
• Обеспечение безопасности эксплуатации:
  1. Установка термостатов: Крайне важна интеграция регулируемых термостатов (с диапазоном 150-300°C, в зависимости от применения) и аварийных термовыключателей для предотвращения перегрева и защиты от термического разрушения оборудования.
  2. Класс защиты оболочки (IP-рейтинг): Выбор ТЭНов с соответствующим классом защиты (от IP21 для сухих помещений до IP65 для сред с повышенной влажностью или запыленностью) критичен для предотвращения попадания влаги и частиц, способных вызвать короткое замыкание.
  3. Обязательное заземление: Все металлические корпуса оборудования, в которых используются ТЭНы, подключенные к сети 380 В, должны быть надежно заземлены в соответствии с ПУЭ (Правила Устройства Электроустановок) для предотвращения поражения электрическим током при пробое изоляции.
  4. Регулярная проверка: Рекомендуется периодическая проверка сопротивления изоляции с помощью омметра и тестирование на наличие токов утечки с помощью специализированного тестера, особенно после монтажа и перед каждым запуском системы.
• Стратегия обслуживания и ремонта:

  Система из 5 пар ТЭНов обладает значительным преимуществом в плане ремонтопригодности. В случае выхода из строя одного ТЭНа, отключается только одна пара, а остальные продолжают функционировать, что позволяет выполнять ремонт без демонтажа всей нагревательной установки и снижает потери от простоя. Стандартный срок службы ТЭНов при правильном подключении и соблюдении условий эксплуатации составляет от 5000 до 10000 часов.

  Распространенные ошибки, сокращающие срок службы:

  • «Сухое» включение: Включение ТЭНов, предназначенных для работы в жидких средах, без погружения в воду или масло. Это приводит к мгновенному перегреву элемента (до 800°C) и его выходу из строя.
  • Образование накипи: В водонагревательных системах накипь на поверхности ТЭНа резко снижает его теплоотдачу и ведет к перегреву, что может вызвать пробой изоляции и короткое замыкание.

Сравнительный анализ: Схема «5 пар по 190 В» против альтернатив

Выбор оптимальной нагревательной системы для промышленных предприятий определяется множеством факторов, включая капитальные затраты, операционные расходы, надежность и гибкость. Схема с 5 парами ТЭНов на 190 В, подключенных к 380 В, предлагает ряд ключевых преимуществ и некоторые недостатки по сравнению с альтернативными решениями.

Ключевые преимущества рассматриваемой схемы:

• Масштабируемость: Модульная конструкция позволяет легко добавлять или удалять пары ТЭНов, адаптируя общую мощность системы под меняющиеся производственные потребности.
• Экономия капитальных затрат: ТЭНы с номиналом 190 В, как правило, имеют более низкую удельную стоимость по сравнению с мощными ТЭНами, изначально разработанными для прямого подключения к 380 В. Ориентировочно, цена на 190В ТЭНы составляет от 1500-2500 руб./шт.
• Повышенная надежность: Последовательное соединение в парах обеспечивает естественную защиту от резких скачков напряжения, распределяя нагрузку и снижая риск повреждения отдельных элементов.
• Высокий КПД: Электрические ТЭНы обладают КПД (коэффициентом полезного действия) в диапазоне 90-95%, что означает минимальные потери энергии при преобразовании в тепло.

Потенциальные недостатки:

• Сложность монтажа и балансировки: Требуется более тщательное планирование схемы подключения и профессиональная балансировка фаз для предотвращения перекоса.
• Ограниченная отказоустойчивость пары: Выход из строя одного ТЭНа приводит к остановке всей его пары, хотя остальная часть системы продолжает работать. Это подчеркивает важность индивидуального контроля каждой пары.
• Требования к квалификации персонала: Монтаж, настройка и обслуживание такой системы должны выполняться только сертифицированными электриками, имеющими опыт работы с трехфазными сетями.

Рекомендации по закупкам и поставщикам для крупномасштабных проектов

Успешное развертывание и долгосрочная эксплуатация нагревательной системы зависят от ответственного подхода к выбору поставщиков и комплектующих. Для проектов, требующих 5 пар ТЭНов (10 элементов), ключевыми аспектами являются не только технические характеристики, но и надежность производителя, наличие сертификатов и технической документации.

1. Выбор ТЭНов:
   • Для систем с нагревом воды или других жидкостей предпочтительны ТЭНы из нержавеющей стали с длиной от 190 мм.
   • Всегда запрашивайте и тщательно изучайте технические паспорта и сертификаты соответствия от производителя. Это гарантирует заявленные характеристики и безопасность эксплуатации.
2. Надежные производители и поставщики:
   • На рынке хорошо зарекомендовали себя такие компании, как RADA (Россия), Thermowatt (Италия), а также производители из Беларуси (например, Abat) и специализированные российские поставщики (например, TEN66.ru).
   • Рекомендуется выбирать поставщиков с опытом реализации проектов аналогичного масштаба, способных предоставить полноценную техническую поддержку и гарантийное обслуживание.
3. Комплектация системы (чек-лист):
   • 10 ТЭНов 190 В соответствующей мощности и материала.
   • Необходимое количество клеммников и соединительных элементов для последовательного подключения.
   • Силовые реле или контакторы, рассчитанные на общую мощность системы.
   • Термодатчики и термостаты для каждой пары или ключевых зон нагрева.
   • Автоматические выключатели (40 А) и устройства защитного отключения (УЗО 30 мА) для каждой фазы.
   • Кабель подходящего сечения (6-10 мм²) с учетом длины и условий прокладки.
4. Ориентировочная стоимость системы:

   Для системы из 10 ТЭНов с общей мощностью 20 кВт, общие инвестиции в комплектующие могут составить:

   • ТЭНы: ~20 000 руб. (при средней цене 2000 руб./шт.).
   • Электрические компоненты (клеммники, реле, автоматы, УЗО, кабель): ~10 000 — 20 000 руб.
   • Стоимость монтажа и пусконаладки: Зависит от сложности проекта и региона, но является существенной частью инвестиций.

   Таким образом, общая стоимость комплектующих для системы мощностью 20 кВт может начинаться от 30 000 — 40 000 руб., без учета работ по монтажу.

5. Экспертные советы для минимизации рисков:
   • Проведение испытаний на стенде: Перед внедрением в производственный цикл, рекомендуется провести тестовое включение и проверку работоспособности всех пар ТЭНов в условиях, максимально приближенных к реальным.
   • Использование УЗО 30 мА: Для обеспечения максимальной электробезопасности, особенно в условиях повышенной влажности, обязательно использование УЗО с током отсечки 30 мА, которое реагирует на малейшие утечки тока.
   • Привлечение квалифицированных инженеров-электриков на всех этапах проекта, от проектирования до ввода в эксплуатацию.
