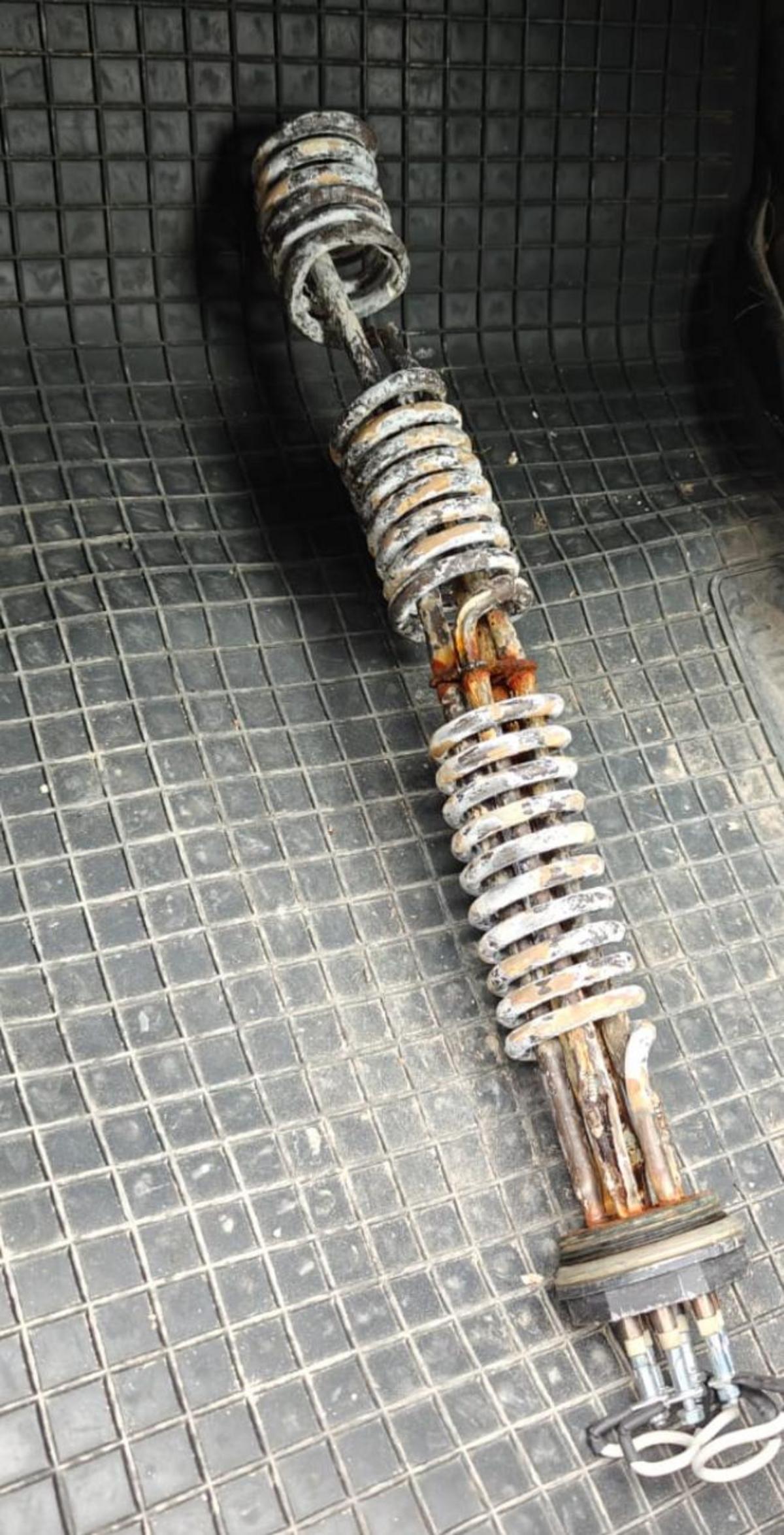

Спиральный нагреватель. Мощность 15 квт, длина 450 мм
Спиральный нагреватель. Мощность 15 квт, длина 450 мм
Принцип работы спирального нагревателя
Основной механизм — джоулево тепло: электрический ток проходит через резистивную проволоку или ленту, свернутую в спираль, встречая сопротивление, которое преобразует энергию в тепло. Чем выше сопротивление материала, тем больше выделяется тепла.
Ключевые факторы эффективности
| Фактор | Влияние на нагрев | Примечание для 15 кВт / 450 мм |
|---|---|---|
| Калибр проволоки | Толстая проволока — больше тока и тепла; тонкая — выше сопротивление | Для высокой мощности 15 кВт выбирают оптимальный калибр (2,2×4,2 мм или аналог), обеспечивая удельную мощность до 10–15 Вт/см² |
| Расстояние между витками | Определяет равномерность распределения тепла | В спирали длиной 450 мм витки навиваются плотно для компактности и 360° покрытия |
| Теплоизоляция | Минимизирует потери, направляя тепло к объекту | MgO-изоляция внутри трубки повышает КПД до 90–95% |
| Материал | Нихром, фехраль устойчивы к окислению до 1200°C | Для 15 кВт — нержавеющая сталь или титан для агрессивных сред |
Спиральные нагреватели быстро нагреваются (время отклика <1 мин), при этом имеют высокую пластичность, что позволяет формовать их под объект. Однако стоит отметить, что повторная деформация запрещена.
Конструкция и технические характеристики
Спиральный нагреватель состоит из металлической трубки (нержавеющая сталь, медь), внутри которой расположена спираль из резистивной проволоки, изолированная MgO-порошком. Один конец закрыт, в то время как другой имеет термостойкий кабель и клеммы. Для модели мощностью 15 кВт и длиной 450 мм конструкция оптимизирована под высокую плотность мощности. Спираль обеспечивает равномерный нагрев по всей длине, с холодными зонами у подключения (первые 5 мм не формовать).
Типичные спецификации для моделей 15 кВт
| Параметр | Значение | Примеры моделей |
|---|---|---|
| Мощность | 15 кВт | IMPERA ø250, Pahlen (бассейн), врезной НВ-15-3 |
| Длина | 450–490 мм | IMPERA (длина упаковки 490 мм); общая длина спирали до 2015 мм в аналогах |
| Напряжение | 380 В (3 фазы) | Ток 21–22 А |
| Диаметр | 250 мм (воздуховод) или трубка 8–18 мм | Для спирали — сечение 2,2×4,2 мм |
| Температура | До +75°C (защита), макс. 750–800°C | Вода до 45°C (Pahlen); воздух -45°C до +40°C |
| Удельная мощность | 6–15 Вт/см² | До 10 Вт/см² стандарт |
| Вес | 11 кг | IMPERA |
| Защита | Термостаты (+75°C), цепь термоконтактов | Нержавеющие ТЭНы, оцинкованная коробка |
Преимущества для 15 кВт / 450 мм
- Компактность: длина 450 мм позволяет встраивать в воздуховоды ø250 мм или формы.
- Надежность: гарантия 2 года, стойкость к коррозии.
- Гибкость: форматы K, M, ZN, S; термопара J/K для контроля.
Спиральные ТЭНы могут быть круглыми, квадратными (RH-32) или прямоугольными (RH-17/42/45) для лучшей теплопроводности.
Применение спиральных нагревателей 15 кВт
Основные сферы
- Вентиляция и кондиционирование: подогрев воздуха в приточных системах (например, IMPERA: мин. расход 360 м³/ч, от -45°C до +40°C без взрывоопасных смесей).
- Горячеканальные системы (ГКС): нагрев литников, сопел, пресс-форм; макс. температура 500–750°C при 6 Вт/см².
- Нагрев жидкостей: в том числе воды (до 45°C, Pahlen для бассейнов), нефтепродуктов, битума.
- Промышленность и лаборатории: муфельные печи, сушилки, вакуумное оборудование, медицинский инвентарь.
- Другие применения: проточные водонагреватели, тепловые пушки.
Для длины 450 мм спиральные нагреватели идеально подходят для компактных встраиваемых систем, где требуется высокая мощность без больших габаритов, например, вторичный подогрев помещений или сопел ГКС.
Преимущества и особенности эксплуатации
Ключевые плюсы
- Высокая плотность мощности: до 15 Вт/см² — много тепла в малом объеме.
- Быстрый отклик: малая масса для точного контроля.
- Пластичность: возможность формовки под объект (круглая/плоская спираль).
- Долговечность: устойчивость к окислению, опциональные термопары.
Эксплуатация и монтаж
- Установка: врезать в воздуховод или форму, обеспечить контакт с поверхностью (макс. до нагрева). Использовать клеммы для 380 В.
- Безопасность: применение термостатов на +75°C, избегание перегрева подключения (>600°C риск расплава).
- Обслуживание: регулярная проверка изоляции MgO и очистка от загрязнений.
- Ошибки: разоблачение перегрева (>750°C на корпусе), повторная формовка, несоответствие расхода воздуха.
Сравнение с прямыми ТЭНами
| Характеристика | Спиральный (15 кВт/450 мм) | Прямой ТЭН |
|---|---|---|
| Плотность мощности | Высокая (7,5–15 Вт/см²) | Низкая (2–5 Вт/см²) |
| Компактность | Отличная (спираль) | Средняя |
| Температура | До 800°C | До 600°C |
| Применение | ГКС, ограниченные пространства | Общий нагрев |
Материалы и производство
- Нагревательный элемент: ни́хром (до 1200°C), кантал, фехраль.
- Корпус: нержавеющая сталь повышенной надежности, оцинковка.
- Изоляция: MgO для электрической прочности.
- Производство: навивка спирали (срочная за 1 час), формы по спецификации.
Рыночные примеры и цены
- IMPERA ø250 15 кВт: 26 748 ₽, длина ~490 мм, для вентиляции.
- Pahlen 15 кВт: пластиковый для бассейнов, ток 21–22 А.
- Врезной НВ-15-3: для нефтепродуктов, но длина 3000 мм (адаптация возможна).
- Складские аналоги: мощность 125–1600 Вт на секцию 2,2×4,2 мм, длина 265–2015 мм.
Спиральные нагреватели представляют собой оптимальное решение для задач, требующих высокой мощности, компактности и надежности. В следующей части статьи мы подробнее рассмотрим аспекты их применения, а также проведем анализ эффективности в различных условиях эксплуатации.
Эффективность и преимущества спиральных нагревателей 15 кВт
Эффективность применения спиральных нагревателей мощностью 15 кВт и длиной 450 мм обусловлена не только их конструкцией, но и оптимизацией для разнообразных условий эксплуатации. С высоким индексом удельной мощности и быстрым временем отклика, эти нагреватели находят широкое признание в различных отраслях, начиная от вентиляционных систем и заканчивая высокотехнологичными производственными процессами.
Тепловая эффективность
Спиральные нагреватели быстро реагируют на изменения в потребностях в тепле, что позволяет им поддерживать стабильную температуру в системах, где это критически важно. Они способны достигать высокой температуры поверхности до 800°C, что делает их подходящими для нагрева воздуха и жидкостей, а также для применения в горячеканальных системах.
- Устойчивость к изменениям температуры: Система термостатов и термоконтактов обеспечивает защиту от перегрева.
- Быстрая установка: Простота монтажа дает возможность быстро интегрировать нагреватели в существующие системы.
Разнообразие применения
Использование спиральных нагревателей 15 кВт охватывает множество промышленных секторов. Они эффективно используются в следующих областях:
- Вентиляционные системы: Нагрев воздуха для обеспечения комфортного микроклимата.
- Теплообменники: Для обогрева жидкостей и газов, особенно в системе HVAC (отопление, вентиляция и кондиционирование).
- Лабораторные установки: В медицинском и исследовательском оборудовании, требующем точного контроля температуры.
Критерии выбора спирального нагревателя
При выборе спирального нагревателя стоит учитывать несколько ключевых параметров, которые могут оказать влияние на его производительность в соответствии с вашими потребностями.
Параметры для оценки
| Параметр | Описание |
|---|---|
| Номинальная мощность | Выбор мощности в зависимости от требуемой теплоотдачи и площади обогрева. |
| Длина нагревателя | Определяет возможные места установки и совместимость с другими компонентами системы. |
| Материалы изоляции | MgO-изоляция для повышения КПД и снижения теплопотерь. |
| Условия эксплуатации | Подбор материала корпуса в зависимости от воздействия внешней среды (например, химическая стойкость). |
Безопасность и надежность
При работе со спиральными нагревателями необходимо учитывать аспекты безопасности:
- Термозащитные системы: надёжность защиты от перегрева благодаря встроенным термостатам.
- Проверка состояния изоляции: регулярные проверки изоляционного материала MgO для предотвращения утечек тока.
- Плановое обслуживание: очистка нагревателей от загрязнений и осмотр конструкции для обеспечения её работоспособности.
Потенциал будущего
Будущее спиральных нагревателей 15 кВт выглядит многообещающим, особенно с учетом развития технологий и повышенных требований к энергоэффективности. Инновационные решения, такие как интеграция с системами управления программируемыми контроллерами, уже активно входит в практику. Это позволит оптимизировать потребление энергии и увеличить срок службы оборудования.
В заключение, спиральные нагреватели — это высокоэффективные, универсальные и надежные устройства, идеально подходящие для множества промышленных приложений. Их свойства делают их ценным компонентом как в современных системах, так и в традиционном оборудовании.
