Соединение тэнов в звезду: секреты эффективного монтажа

Принцип работы схемы «звезда»: физика и электрические закономерности

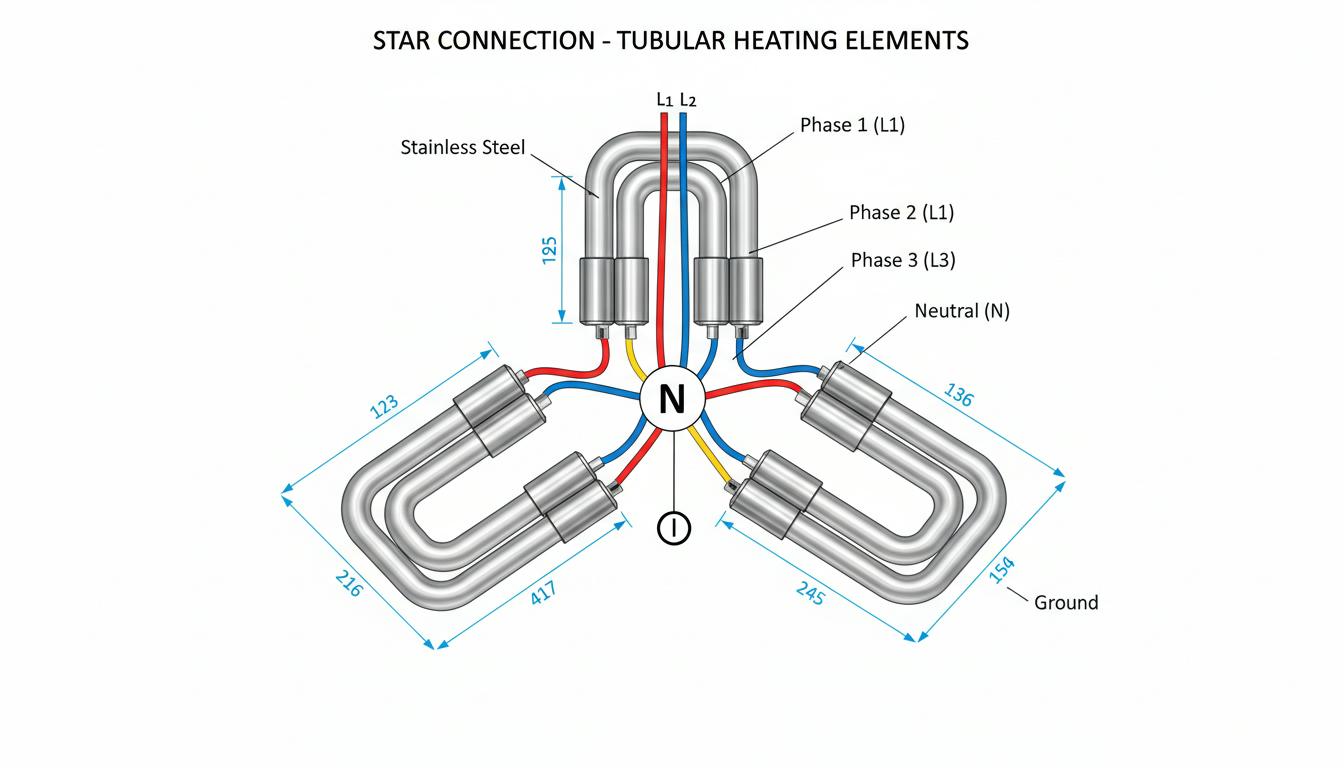

Схема "звезда" формируется из трех (или кратного числа) трубчатых электронагревателей (ТЭНов), где один вывод каждого нагревателя объединяется в общей нейтральной точке (нулевой шине), а второй вывод подключается к соответствующей фазе трехфазной сети (A, B, C). В результате напряжение между каждой фазой и нейтралью составляет 220 В, в то время как линейное напряжение между фазами — 380 В.

Ключевые электрические законы схемы

• Фазное напряжение на ТЭНе: U_фаз = U_лин / √3 ≈ 220 В.
• Равномерность нагрузки: Если мощность каждой ветви (плеча звезды) одинакова, ток распределяется симметрично: I_фаз = P_ветв / (U_фаз × cosφ), где P_ветв — мощность ветви.
• Потенциал нейтрали: В идеале UnN = (UA·yA + UB·yB + UC·yC) / (yA + yB + yC).
• Суммарная мощность: P_общ = 3 × P_ветв.

Варианты реализации ветвей

• Одиночный ТЭН: Простейший случай — один 2–3 кВт нагреватель на ветвь.
• Параллельное соединение: Несколько ТЭНов на 220 В для увеличения мощность без повышения напряжения.
• Последовательное соединение: Для ТЭНов на более высокое напряжение (например, 440 В), но используется реже в схеме «звезда».

Эта схема особенно эффективна в системах, где требуется плавный пуск, поскольку стартовый ток ниже, чем в "треугольнике", что снижает нагрузку на сеть и продлевает срок службы оборудования.

Преимущества соединения ТЭНов «звездой»: почему это «идеальное решение»

Схема "звезда" обладает множеством преимуществ по сравнению с другими способами подключения. Основные плюсы включают:

• Равномерное распределение нагрузки: Это исключает перекос фаз и предотвращает перегрев проводов и автоматов. Рекомендуется использовать кратное 3 количество ТЭНов для достижения симметрии.
• Повышенная безопасность: Нейтральная точка заземляется, что снижает риск поражения электрическим током. При неисправности одного ТЭНа остальные ветви продолжают функционировать с минимальным падением мощности.
• Простота монтажа и обслуживания: Не требует сложных расчетов; легко отключать отдельные ветви для обслуживания.
• Устойчивость к авариям: Например, в тоннельных печах система продолжает работать даже при выходе из строя одного элемента в звездной конфигурации.
• Экономичность: Позволяет применять более доступные ТЭНы на 220 В в 380 В сети без дополнительных преобразователей.
• Гибкость: Система подходит для ТЭНов из различных материалов, таких как нержавеющая сталь, медь и титан, с различными размерами и мощностью.

Таблица сравнения режимов работы при авариях

Схема "звезда" позволяет достигать стабильности, минимизируя риски отказов и аварий, что особенно важно для больших промышленных систем.

Пошаговое руководство по монтажу: секреты профессионального подключения

Чтобы обеспечить долговечность системы, необходимо следовать четкому алгоритму монтажа. Обязательно отключайте питание, пользуйтесь средствами индивидуальной защиты (перчатками, диэлектрическим ковриком) и проверяйте мультиметром.

Необходимые инструменты и материалы

• Отвертки, ключи (M4–M8), торцевые гайковерты.
• Шайбы (плоские, пружинные-гроверы), кольцевые наконечники (сечение провода 2,5–6 мм² для 2–10 кВт).
• Мультиметр, термометр, зажимы (крокодилы).
• Автоматы (16–63 А), УЗО, терморегуляторы, контакторы.
• Изоляционные материалы (термоусадка, хомуты).

Шаг 1: Подготовка ТЭНов

• Выберите идентичные нагреватели с одинаковой мощностью (например, 2 кВт/220 В) и сопротивлением (R = U²/P ≈ 24 Ом для 2 кВт).
• Количество ТЭНов должно быть кратно 3. Проверьте изоляцию (мегаомметр >1 МОм).
• Очистите выводы от окислов.

Шаг 2: Формирование нейтральной точки

• Соедините первые выводы (1) всех ТЭНов в одну защитную точку (нулевую шину), используя клеммник или болтовое соединение.
• Секрет надежности: Накрутите гайку M4, наложите шайбу, кольцевой наконечник, вторую шайбу, гровер и затяните всё безопасно.

Шаг 3: Подключение фаз

• Второй вывод (2) каждого ТЭНа подключите к фазам A, B, C.
• Секрет симметрии: Измерьте сопротивление ветвей — допустимая разница должна быть <5%.
• Подключите нейтраль к нулевой шине сети (N) и заземлите (PE).

Шаг 4: Интеграция автоматики

• Установите контактор с катушкой A1–A2 через термореле.
• Нулевую шину — на 4-й клемму автомата.

Шаг 5: Проверка и пуск

• Выполните визуальный осмотр и прозвон цепей.
• Проведите «холодный» тест, проверяя напряжение 220 В на каждой ветви.
• Пустите систему на 10–20% мощности и контролируйте ток (< номинала) и температуру.

Типичные ошибки и как их избежать

• Несимметрия ветвей: Используйте ТЭНы с допуском мощности ±5%.
• Плохой контакт: Обязательно применяйте гровер и две шайбы для надежного соединения.
• Игнорирование заземления: Необходимо для предотвращения поражения током.
• Перегрузка: Следите, чтобы суммарная мощность была <80% от номинала автомата.

Сравнение «звезда» vs «треугольник»: когда выбирать что

Выбирайте "звезду" для подключения ТЭНов на 220 В, если ваша цель — обеспечить безопасность и простоту; выбирайте "треугольник", если нужен максимальная мощность и при этом допускается большая начальная нагрузка.

Практические примеры и области применения

Запуск системы, использующей соединение ТЭНов "звезда", откроет множество возможностей, включая эффективные и устойчивые решения для ваших проектов. Рекомендуется учитывать индивидуальные потребности при проектировании, чтобы правильно адаптировать систему к вашим требованиям.

• Тоннельные печи: Используйте 6 ТЭНов в конфигурации (2 звезды параллельно по 3×2 кВт), чтобы обеспечить стабильную работу даже при потере одного или двух элементов.
• Бойлеры и нагреватели жидкостей: Рекомендуется 3–9 ТЭНов с возможностью терморегуляции для оптимального контроля температуры.
• Полимерное производство: Подходящие блоки ТЭНов для экструзий с возможностью последовательного и параллельного соединения в ветвях.
• Промышленные системы: Системы мощностью до 30 кВт с интеграцией автоматики для обеспечения надежности и безопасности.

Теперь, когда мы рассмотрели основные аспекты подключения ТЭНов по схеме **»звезда»**, пора перейти к детальному изучению

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Типичные ошибки при монтаже и советы по их предотвращению

При соединении ТЭНов по схеме "звезда" важно быть внимательным к деталям, чтобы избежать распространенных ошибок, которые могут привести к серьезным последствиям. Рассмотрим основные проблемы, с которыми могут столкнуться инженеры и электрики, и как их предотвратить.

1. Несимметрия ветвей

Одна из самых частых проблем — это использование ТЭНов с различной мощностью или сопротивлением. Это может привести к перегрузке отдельных ветвей и неправильной работе системы.

Решение: Перед началом монтажа всегда проверяйте мощность и сопротивление всех нагревателей, чтобы обеспечить их идентичность. Рекомендуется использовать ТЭНа с допуском мощности не более ±5%.

2. Плохой контакт

Неэстетичные и ненадежные соединения — частая причина электрических проблем. Ослабление контактов может возникать из-за вибраций или коррозии.

Решение: Используйте шайбы и пружинные гроверы для надежного подключения, чтобы обеспечить устойчивость соединений к механическим воздействиям.

3. Игнорирование заземления

Отсутствие заземления может привести к серьезным последствиям, включая поражение электрическим током и выход оборудования из строя.

Решение: Обязательно подключайте нейтраль к системе заземления, чтобы снизить риск поражения током и защитить оборудование.

4. Перегрузка системы

При подключении значительного количества ТЭНов важно следить за максимальной нагрузкой. Перегрузка может привести к выходу из строя автоматов и повышению температуры в системе.

Решение: Убедитесь, что суммарная мощность не превышает 80% от номинала автоматического выключателя. Рассчитайте мощность и внимательно следите за током.

Примеры неправильного подключения и их последствия

Рассмотрим несколько типичных сценариев, возникающих в процессе монтажа, и последствия, которые могут из них возникнуть.

Сцена 1: Сопротивление ветвей различное

Если разные ТЭНа имеют значительно отличающееся сопротивление, это может привести к дисбалансу мощности. Например, ТЭН с сопротивлением 30 Ом будет перегружать свою ветвь, тогда как два остальных с сопротивлением 24 Ом будут работать в безопасных режимах, что может привести к их выходу из строя.

Сцена 2: Плохая пайка соединений

При плохом соединении wires могут возникнуть искрения или короткое замыкание, что может спровоцировать аварийные отключения или повреждения устройства.

Сцена 3: Неправильная настройка автоматов

Неправильная настройка автоматов защиты приводит к их частым срабатываниям или, наоборот, к недостаточной защите системы. В конечном итоге это чревато перегревом и поломкой оборудования.

Рекомендации по улучшению эффективности системы

Чтобы обеспечить максимальную эффективность при использовании ТЭНов в схеме "звезда", стоит обратить внимание на несколько аспектов:

1. Регулярное обслуживание

Проводите регулярные проверки всех соединений, состояния ТЭНов и уровня сопротивления в системе. Это поможет вам предотвратить неожиданные поломки в будущем.

2. Оптимизация системы охлаждения

Внедрение системы охлаждения, особенно в промышленных установках, может значительно увеличить срок службы ТЭНов и повысить их эффективность. Установите вентиляторы или используйте радиаторы, чтобы рассеивать избыточное тепло.

3. Использование современных контроллеров

Инвестируйте в современные автоматические системы управления, которые могут регулировать температуру и мощность в зависимости от заданных условий. Это поможет снизить расходы на электроэнергию и повысит безопасность работы.

Заключение

Подключение трубчатых электронагревателей по схеме "звезда" — это не только задача, но и процесс, требующий тщательного подхода и внимательности. Упрощенный монтаж и потенциальные преимущества делают эту схему популярной среди специалистов. Применение рекомендаций по предотвращению типичных ошибок и стратегий обслуживания позволит достичь максимальной надежности и эффективности системы.
