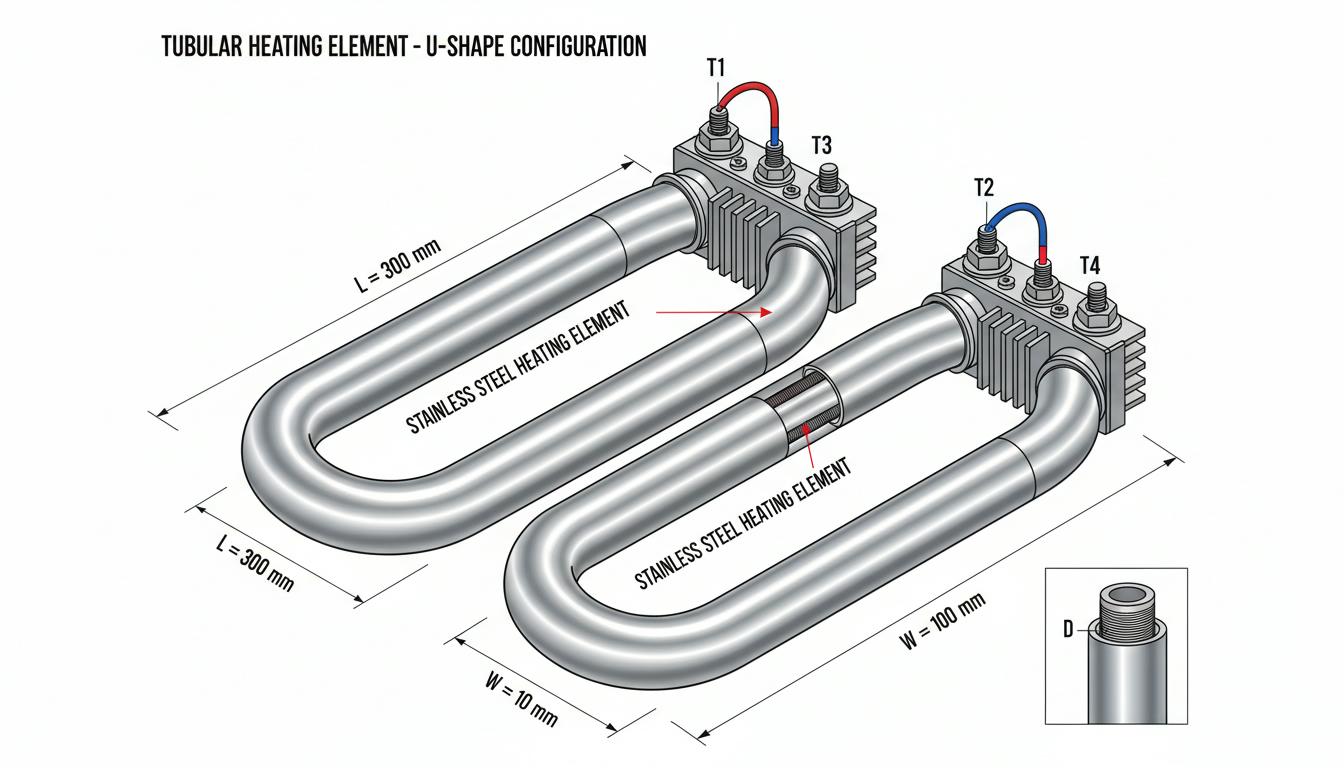

Секреты схемы подключения тэнов на 380 вольт, которые нужно знать!

Основные схемы подключения: «Звезда» vs «Треугольник» — в чем разница и когда использовать

Две ключевые схемы — «звезда» и «треугольник» — покрывают 90% случаев подключения ТЭНов на 380 В. Они различаются по напряжению на каждом элементе, требуемому количеству жил и поведению нагрузки.

Схема «Звезда» (Y-соединение):

Это идеальный выбор для ТЭНов, рассчитанных на 220 В. Каждый нагреватель подключается между фазой (L1, L2, L3) и нейтралью (N). На каждый ТЭН подается фазное напряжение ~220 В, что обеспечивает равномерный нагрев и минимизирует перекос фаз.

• Минимальное количество ТЭНов: 3 (по одному на фазу).
• Подключение для 3 ТЭНов: Первый вывод каждого ТЭНа соединяется в общей точке (нейтраль N). Второй вывод — к фазам L1, L2, L3. Используйте 5-жильный кабель: белый — фаза A (L1), черный — B (L2), коричневый — C (L3), синий — рабочий ноль (N), желто-зеленый — заземление (PE).
• Перемычки: Первая перемычка соединяет один контакт всех ТЭНов (к нейтрали), вторая — распределяет фазы по свободным контактам. Это гарантирует равномерный нагрев в блоке.
• Секрет для мощных блоков (например, 18 кВт): Подключайте по несколько ТЭНов последовательно или параллельно в каждую ветвь звезды. Мощности ветвей должны быть равны, общее количество — кратно 3. Ток в фазах ниже (например, 27 А для 18 кВт на 220 В ТЭНах), но кабель нужен толще.
• Преимущества: Экономия энергии за счет отсутствия перекоса фаз, повышенная надежность, возможность подключать ТЭНы с разным сопротивлением (нулевой провод обязателен).
• Ограничения: Не используйте для 380 В ТЭНов — мощность упадет в 3 раза из-за низкого напряжения.

Схема «Треугольник» (Δ-соединение):

Для ТЭНов на 380 В. Элементы соединяются между фазами, каждый получает полные 380 В. Это трехпроводная схема без нейтрали.

• Минимальное количество: 3 ТЭНа с равным сопротивлением.
• Подключение: Первый вывод ТЭНа1 — к L1, второй — к L2; ТЭНа2: L2–L3; ТЭНа3: L3–L1. Подача через трехполюсный автомат.
• Секрет для 6 ТЭНов: Две параллельные группы по 3 (2×3). Каждая группа — треугольник, группы соединяются параллельно. Это дает ступенчатое управление мощностью: включайте по одной группе для регулировки.
• Преимущества: Высокая мощность (ток ~15 А для 18 кВт), меньшее сечение кабеля (4 мм² минимум), компактность. Идеально для промышленных нагревателей.
• Ограничения: Только для одинаковых 380 В ТЭНов! Если подключить 220 В — мгновенный выход из строя из-за перегрузки. Нет нейтрали, так что не для неравных сопротивлений.

Сравнительная таблица схем для блока 18 кВт (пример):

Для гибкости: комбинируйте старые 220 В и новые 380 В ТЭНы в звезде, регулируя мощность (до 30% вариации).

Секреты регулировки мощности и нестандартные схемы

• Ступенчатое включение: Для 6 кВт ТЭНа (или группы) — параллельные «звезды» или «треугольники». Включайте поэтапно через контакторы для плавного нагрева.
• Диодная хитрость: Подключите два мощных ТЭНа через диоды разной полярности — они работают поочередно в полупериоде, регулируя мощность без реостатов (для самогоноварения или экспериментов).
• Двухфазное подключение: Редко, но полезно — два ТЭНа между L1–L2 и L2–L3, третий на L3–N. Балансирует нагрузку.
• Последовательное соединение: Для карбидокремниевых ТЭНов (R=0,5–5 Ом) — только в цепь, не напрямую к 380 В.

Защита и автоматика: что скрывают производители

• Автоматы и УЗО: Трехполюсный автомат + 4-полюсное УЗО (после автомата). УЗО на TT-режиме может срабатывать от земли из-за разницы токов в обмотках — подключайте N правильно.
• Кабель: 4 мм² минимум для 6 кВт, 6–10 мм² для 18 кВт. Медный, в гофре. Экономия = пожар!
• Заземление: Обязательно желто-зеленый PE на корпус блока.
• Стабилизаторы: Для нестабильной сети — спасут от скачков.

Типичные ошибки и как их избежать: реальные кейсы из практики

• Несоответствие номиналов: 220 В ТЭН в треугольник — взрыв. Решение: Проверяйте маркировку омметром (сопротивление перед монтажом).
• Отсутствие нейтрали в звезде: Перегрев, искрение. Решение: 5-жильный кабель, проверка фазомером.
• Слабые контакты: Клеммники с винтовыми зажимами, не пружинные. Перекручивайте провода.
• Перекос фаз: Из-за неравных ТЭНов. Решение: Кратно 3, равные мощности.
• Нет проверки изоляции: Замыкание под напряжением. Решение: Мегомметр (изол. >1 МОм), омметр на обрывы.
• Экономия на УЗО/кабеле: Поражение током, пожар. Всегда ставьте!

Таблица ошибок:

Пошаговая проверка после монтажа: ритуал безопасности

1. Визуал: Провода без повреждений, контакты затянуты.
2. Изоляция: Мегомметр — >1 МОм между фазами/землей.
3. Сопротивление: Омметр на каждый ТЭН (номинал по паспорту).
4. Напряжение без нагрузки: Фазное 220 В, линейное 380 В.
5. Запуск: Под наблюдением, амперметр на токах (равны ли фазы?).
6. Тепловизор: Нет ли «горячих» точек через 30 мин.

Практические примеры для разных применений

• Водогрейный блок (бойлер): Звезда для 220 В, 3–6 ТЭНов. Резьба 1½ — до 3 шт.
• Электрокотел: Треугольник для 380 В, мощность 6–18 кВт.
• Промышленность: Группы по 6+ для ступеней.
• 6 кВт ТЭН: Обязательно 380 В сеть, кабель 4 мм² + УЗО.

Почему это важно знать: экономия и долговечность

Правильная схема снижает ток на 40%, кабель тоньше, ТЭНы служат в 2 раза дольше. В звезде — тише (без гула трансформаторов), в треугольнике — мощнее. Для старых систем: меняйте на 380 В ТЭНы — ток упадет вдвое!

Теперь, когда вопросы схем подключения и настройки мощности разобраны, перейдем к другим важным аспектам, таким как автоматизация и защита систем нагрева, чтобы обеспечить их надежное и безопасное функционирование.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Автоматика и защита: эффективные решения для надежного подключения

После анализа основных схем подключения и их особенностей, переходим к важному аспекту — автоматике и защите систем, подключенных к ТЭНам. Эти элементы не только обеспечивают безопасность, но и способствуют более эффективной эксплуатации оборудования.

Автоматы и устройства защиты

Использование правильной автоматизации — это залог долговечности установки. Трехполюсный автомат должен использоваться в каждой системе, чтобы защитить оборудование от коротких замыканий и перегрузок. Каждый ТЭН потребляет определенное количество тока, и для безопасной работы системы следует учитывать номинал автомата, который должен быть несколько выше расчетного тока нагрузки.

• Четырехполюсное УЗО: Оно должно быть установлено после автомата. Это поможет предотвратить выделение токов утечки, которые могут возникнуть из-за поврежденной изоляции или неисправностей.
• Токовые реле: Выбор правильного токового реле для защиты от перегрузок должен быть основан на характеристиках самой нагрузки. Оно должно реагировать на перегрузку за считанные секунды.
• Устройства защиты от перенапряжений: Для защиты от скачков напряжения в сети следует использовать специальные устройства, которые предотвращают повреждение оборудования.

Заземление и стабилизация сети

Правильное заземление — неотъемлемая часть системы безопасности. Не забывайте о желто-зеленом проводе заземления (PE). Оно должно подключаться к корпусу оборудования, чтобы предотвратить случайные электрические удары и повысить безопасность эксплуатации.

В случае нестабильного напряжения в сети, рекомендуется использовать стабилизаторы, которые помогут избежать скачков и поддерживать стабильный уровень электроэнергии для оборудования. Это особенно актуально для мощных систем, где колебания напряжения могут негативно сказаться на сроке службы ТЭНов.

Проверка и диагностика системы: важные шаги перед эксплуатацией

После монтажа оборудования крайне важно провести полную проверку системы. Это не только снизит риск возникновения неисправностей, но и обеспечит более безопасную и надежную эксплуатацию.

Этапы диагностики

1. Визуальная проверка: Перед тем как подключить оборудование, убедитесь, что все компоненты установлены корректно, провода не повреждены, а все соединения надежны.
2. Проверка изоляции: С помощью мегомметра проверьте сопротивление изоляции на каждом ТЭНе. Рекомендуемое значение — не менее 1 МОм.
3. Сопротивление: Используйте омметр для контроля сопротивления каждого ТЭНа. Оно должно соответствовать номиналу, указанному в паспорте.
4. Проверка напряжения: Убедитесь, что напряжение на выходах соответствует требованиям. При подключении схемы «звезда» должно быть ~220 В, а для «треугольника» — 380 В.
5. Амонитрование: Подключите амперметр и проверьте токи в фазах при запуске. Их значения должны быть равны и находиться в пределах нормы.
6. Тепловизионный контроль: Проведите анализ с помощью тепловизора через 30 мин работы, чтобы выявить «горячие» точки и потенциальные проблемы.

Практическое применение: выбор оборудования для конкретных задач

Теперь давайте рассмотрим, как правильно выбрать и подключить ТЭНы в различных установках, чтобы максимизировать эффективность и долговечность системы.

Примеры подключения для различных приложений

• Водогрейные бойлеры: Обычно используются схемы «звезда» для 220 В ТЭНов. При этом можно подключать до 6 ТЭНов, если требуется высокая мощность.
• Электрокотлы: Для систем на 380 В лучше применять «треугольник», обеспечивающий мощность от 6 до 18 кВт в компактном варианте.
• Промышленные установки: Для решения задач с высокой мощностью подходят комбинации из 6 и более ТЭНов в параллельных группах.
• Специализированные устройства: В случае с ТЭНами низкого сопротивления (например, карбидокремниевые), подключение должно осуществляется с максимальной осторожностью и с соблюдением рекомендаций производителя.

Как видно, правильное подключение ТЭНов на 380 В требует учета множества факторов, включая выбор схемы, защитное оборудование и тщательно организованные этапы проверки после монтажа. Эти знания помогут вам избежать многих распространенных ошибок и сделают установку надежной и долговечной.
