Операционное значение малинового свечения ТЭНов: анализ и превентивные меры для промышленных систем

В промышленных и коммерческих системах нагрева трубчатые электронагреватели (ТЭНы) являются критически важными компонентами, обеспечивающими температурные режимы для широкого спектра процессов — от подогрева воды в бойлерах до поддержания заданной температуры расплавов в экструдерах и печах. Визуальное обнаружение малинового (или вишнево-красного) свечения на поверхности трубки ТЭНа служит не просто эстетическим явлением, но и однозначным индикатором достижения критически высоких температур, требующим немедленной оценки и, зачастую, корректирующих действий. Для руководителей производств, инженеров по эксплуатации и специалистов по закупкам понимание причин, последствий и методов предотвращения такого перегрева напрямую влияет на стабильность технологических процессов, безопасность персонала, срок службы оборудования и общую экономическую эффективность.

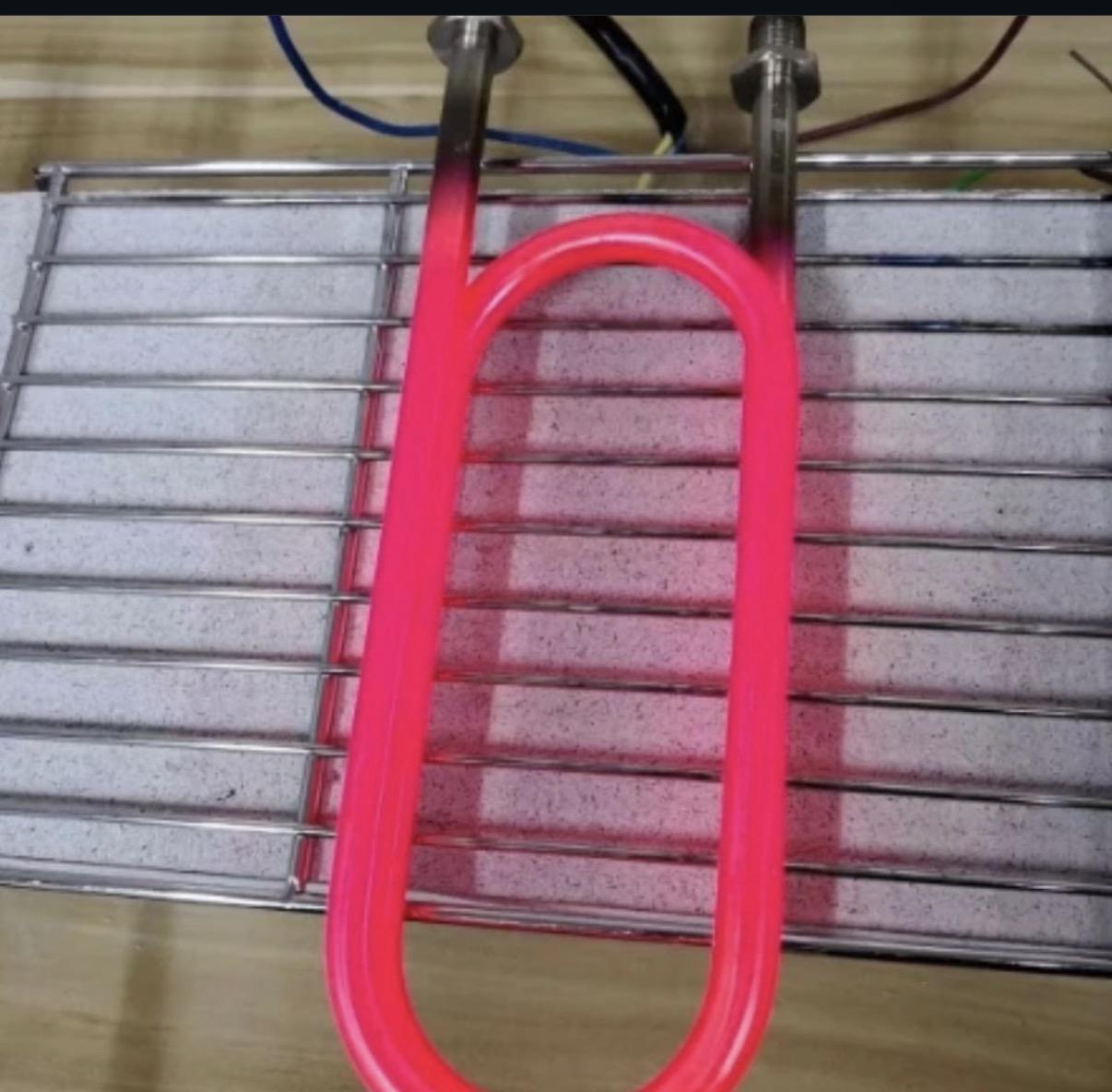

Физика теплового излучения металлов и цветовая индикация температуры

Металлические поверхности при нагреве излучают электромагнитные волны, интенсивность и спектральный состав которых зависят от температуры. Этот феномен, известный как тепловое излучение или излучение абсолютно черного тела (в идеализированной модели), позволяет использовать цвет свечения как надежный, хоть и качественный, индикатор температуры. При относительно низких температурах (менее 450–500 °C) излучение находится преимущественно в инфракрасном диапазоне, невидимом человеческим глазом. Однако с ростом температуры пик излучения смещается в видимую часть спектра.

• 450–500 °C: Начало видимого излучения, проявляющееся как тускло-красное, едва заметное свечение в темноте.
• 500–600 °C: Ярко выраженное малиновое, вишнево-красное свечение. Это индикатор, что поверхностная температура ТЭНа находится в критическом диапазоне.
• 700–800 °C: Излучение переходит в оранжевый и затем в желтый цвет, указывая на дальнейшее повышение температуры.
• 900–1000 °C и выше: Металл начинает светиться белым, что сигнализирует об экстремальном нагреве, близком к температурам плавления для многих конструкционных сталей.

Таким образом, малиновое свечение ТЭНа является визуальным подтверждением того, что температура его поверхности достигла диапазона 500–600 °C. Это значение существенно выше рабочих температур для большинства нагреваемых сред и может быть критическим для целостности нагревателя и сопряженного оборудования.

Особенности температуры поверхности ТЭНа при малиновом свечении

Поверхностная температура трубки ТЭНа в 500–600 °C при малиновом свечении — это непосредственное измерение оболочки нагревателя. Важно проводить четкое различие между этой температурой и температурой целевой среды или материала, который нагревается. Например, в промышленных экструдерах температура расплава полимера может составлять 190–230 °C, в то время как бандажные ТЭНы (ТЭНБ), нагревающие корпус экструдера, могут при этом светиться малиновым цветом. Аналогично, в водонагревательных системах или масляных ваннах, температура теплоносителя редко превышает 100–300 °C, тогда как ТЭН внутри, работающий с недостаточным теплоотводом, может нагреваться до 500–600 °C и выше.

Такой перегрев поверхности ТЭНа является ненормальным режимом работы и может привести к ряду нежелательных последствий:

1. Термическая деградация изоляции: Внутри ТЭНа между нагревательной спиралью и оболочкой находится изоляционный материал, чаще всего уплотненный оксид магния (MgO). При температурах выше 600 °C диэлектрические свойства MgO могут ухудшаться, что повышает риск пробоя напряжения на корпус ТЭНа и, как следствие, электрического замыкания или поражения током.
2. Повышенная коррозия и прогорание трубки: Металлические оболочки ТЭНов, особенно из обычных углеродистых сталей, при высоких температурах подвергаются ускоренной оксидации и коррозии. Перегрев до 500–600 °C значительно сокращает ресурс трубки, провоцируя ее прогорание и выход ТЭНа из строя. Для нержавеющих сталей (например, AISI 304, AISI 316) этот процесс также ускоряется, хотя и менее критично.
3. Уменьшение срока службы нагревательной спирали: Перегрев оболочки ТЭНа означает, что нагревательная спираль внутри (обычно из нихрома) работает при еще более высоких температурах. Это приводит к ускоренному старению материала спирали, изменению ее электрического сопротивления и в конечном итоге к обрыву.
4. Нарушение технологических процессов: Перегрев ТЭНов может приводить к неравномерному нагреву продукта или среды, изменению их свойств, а в некоторых случаях — к возгоранию легковоспламеняющихся материалов.

Ключевые факторы, провоцирующие перегрев ТЭНов до малинового свечения

Перегрев ТЭНа до критических температур чаще всего обусловлен комбинацией следующих причин:

• Недостаточный теплоотвод: Это основная причина. Если ТЭН работает в воздушной среде, но не имеет достаточного обдува или его конструкция не обеспечивает эффективную конвекцию, температура поверхности резко возрастает. В жидкостях или твердых средах недостаточный теплоотвод может быть вызван отсутствием теплоносителя (сухой ход), образованием накипи или отложений на поверхности ТЭНа, плохой циркуляцией среды или неправильной установкой (например, ТЭНы, предназначенные для полного погружения, частично находятся над поверхностью жидкости).
• Избыточная удельная мощность: Каждый ТЭН рассчитан на определенную удельную поверхностную мощность (Вт/см²), которая зависит от типа нагреваемой среды и материала оболочки. Использование ТЭНа с удельной мощностью, превышающей допустимую для конкретных условий, неизбежно приводит к перегреву.
• Нарушение электрических параметров: Повышенное напряжение питания (сверх номинального) может привести к значительному росту выделяемой мощности (пропорционально квадрату напряжения) и, соответственно, к перегреву.
• Дефекты конструкции или производственный брак: Некачественная изоляция, неравномерная укладка спирали, слишком тонкая оболочка или использование неподходящих материалов могут быть скрытыми причинами преждевременного перегрева.
• Износ и старение: Со временем изоляционный материал может деградировать, а поверхность трубки — покрываться отложениями, что ухудшает теплопередачу и способствует перегреву.

Сравнительный анализ подходов к управлению тепловым режимом ТЭНов

Эффективное управление температурным режимом ТЭНов требует комплексного подхода. Выбор стратегии зависит от критичности процесса, бюджета и доступных ресурсов. Ниже представлена сравнительная таблица основных подходов.

Понимание фундаментальных причин и методов начальной диагностики перегрева ТЭНов, рассмотренных в первой части, является основой для построения надежных и экономически эффективных систем. Однако для достижения по-настоящему устойчивой работы и минимизации рисков необходимо перейти от базовых наблюдений к систематической, глубоко интегрированной стратегии управления, включающей продвинутые методы проектирования, внедрения и оптимизации эксплуатации нагревательных элементов, о чем пойдет речь далее.

Продвинутые стратегии управления температурным режимом ТЭНов и операционная оптимизация

Переход от реактивного устранения неисправностей к проактивному управлению жизненным циклом ТЭНов — это стратегический шаг для любого промышленного предприятия. Цель состоит не только в предотвращении малинового свечения, но и в создании системы, которая обеспечивает максимальную эффективность, надежность и безопасность нагревательных процессов, минимизируя при этом операционные расходы (OpEx) и капитальные затраты (CapEx) на долгосрочной основе.

Пошаговая реализация программы оптимизации эксплуатации ТЭНов

Для системной работы с нагревательными элементами предлагается пятифазный подход, охватывающий весь цикл от аудита до предиктивного обслуживания.

1. Фаза 1: Комплексный аудит и анализ текущего состояния

   Цель: Выявление слабых мест и сбор исходных данных.

   • Инвентаризация: Создание полной базы данных по всем используемым ТЭНам (тип, мощность, материал оболочки, условия эксплуатации, дата установки, поставщик).
   • Анализ отказов: Изучение истории отказов ТЭНов, включая причины, частоту, связанные простои и затраты на замену.
   • Оценка условий эксплуатации: Анализ параметров среды (температура, состав, коррозионная активность, наличие отложений), а также характеристик систем теплоотвода и регулирования.
   • Анализ энергопотребления: Оценка эффективности использования энергии на текущих системах нагрева.

   Артефакты: Отчет об аудите, карта проблемных зон, база данных ТЭНов.

2. Фаза 2: Выбор, проектирование и стандартизация

   Цель: Оптимальный подбор ТЭНов и сопутствующих систем для конкретных условий.

   • Материаловедение: Выбор материалов оболочки ТЭНа (нержавеющая сталь AISI 316L для агрессивных сред, Inconel для высокотемпературных и коррозионных условий, титан для работы с морской водой или хлоридами) на основе химической стойкости и жаропрочности.
   • Расчет удельной мощности: Точный расчет допустимой удельной поверхностной мощности (Вт/см²) с учетом типа нагреваемой среды (воздух, вода, масло, металл, пищевые продукты). Например, для воды ~10-15 Вт/см², для масла ~1-3 Вт/см².
   • Проектирование системы теплоотвода: Разработка решений для обеспечения адекватного теплообмена (например, увеличение скорости потока жидкости, использование оребренных ТЭНов для воздуха, обеспечение полного погружения).
   • Стандартизация: Разработка внутренних стандартов и спецификаций для закупки и установки ТЭНов, минимизация разнообразия моделей для упрощения ТОиР.

   Артефакты: Технические спецификации для ТЭНов, стандарты закупок, рекомендации по установке.

3. Фаза 3: Внедрение, монтаж и интеграция систем контроля

   Цель: Правильная установка и настройка оборудования.

   • Квалифицированный монтаж: Обеспечение установки ТЭНов строго по рекомендациям производителя и разработанным стандартам (правильное ориентирование, надежные электрические соединения, герметичность).
   • Внедрение датчиков температуры: Установка термопар (ТХА, ТХК) или терморезисторов (Pt100, Pt1000) как для контроля температуры нагреваемой среды, так и для мониторинга поверхности ТЭНа (если конструктивно возможно).
   • Интеграция с АСУ ТП: Подключение датчиков к системам автоматизированного управления технологическими процессами (DCS — Distributed Control Systems или SCADA — Supervisory Control and Data Acquisition) для централизованного мониторинга и управления.
   • Настройка систем регулирования: Использование прецизионных ПИД-регуляторов (PID controllers), тиристорных регуляторов мощности (SCR — Silicon Controlled Rectifier) для точного поддержания заданных температурных режимов и предотвращения перерегулирования.

   Артефакты: Монтажные схемы, инструкции по настройке, протоколы испытаний.

4. Фаза 4: Мониторинг, анализ данных и предиктивное обслуживание

   Цель: Постоянный контроль и прогнозирование потенциальных отказов.

   • Непрерывный мониторинг: Сбор и агрегация данных о температуре, токе, напряжении и других рабочих параметрах ТЭНов в реальном времени.
   • Аналитика и тренды: Использование систем машинного обучения и алгоритмов для выявления аномалий и долгосрочных тенденций в работе ТЭНов. Это позволяет прогнозировать ухудшение теплоотвода (например, образование накипи по постепенному росту температуры поверхности при стабильной температуре среды) или деградацию изоляции.
   • Использование ИК-термографии: Регулярные инспекции с использованием тепловизоров для визуализации температурных полей на поверхности ТЭНов и прилегающего оборудования. Выявление «горячих точек» до того, как они станут критическими.
   • Предиктивные модели: Разработка моделей, которые на основе исторических и текущих данных могут предсказывать вероятность отказа ТЭНа в определенный промежуток времени, позволяя планировать техническое обслуживание.

   Артефакты: Дашборды мониторинга, отчеты по трендам, рекомендации по ТОиР на основе прогнозов.

5. Фаза 5: Обучение персонала и управление изменениями

   Цель: Поддержание высокой квалификации команды и непрерывное улучшение процессов.

   • Программы обучения: Регулярное обучение операторов, инженеров и ремонтного персонала по правилам эксплуатации, безопасности, методам диагностики и устранению неисправностей ТЭНов.
   • Разработка регламентов: Создание четких регламентов по ежедневному контролю, плановому обслуживанию (чистка, проверка сопротивления изоляции, контроль затяжки контактов) и действиям в аварийных ситуациях.
   • Обратная связь и улучшения: Сбор обратной связи от персонала, анализ инцидентов и постоянное обновление процедур и стандартов.

   Артефакты: Учебные пособия, регламенты ТОиР, протоколы разбора инцидентов.

Выбор материалов ТЭНа для экстремальных условий эксплуатации

Выбор материала оболочки ТЭНа — критический аспект, напрямую влияющий на его срок службы и способность выдерживать высокие температуры и агрессивные среды. Малиновое свечение часто является следствием неверного подбора материала или условий.

• Углеродистая сталь (St3, St20): Экономичный вариант для нагрева воздуха, неагрессивных газов и воды с низким содержанием солей. Предельная температура поверхности до 450 °C. Перегрев до 500–600 °C для них критичен.
• Нержавеющая сталь (AISI 304, AISI 321): Наиболее распространенный выбор. AISI 304 подходит для воды, слабокоррозионных сред, воздуха. AISI 321 (с титаном) — для более высоких температур (до 600-700 °C) и сред с риском межкристаллитной коррозии.
• Нержавеющая сталь (AISI 316L): Предпочтительна для агрессивных химических сред (кислоты, щелочи), пищевой промышленности благодаря высокой коррозионной стойкости. Максимальная температура поверхности аналогична AISI 304/321.
• Incoloy 800/825 (Инколой): Суперсплавы на основе никеля и хрома, обладающие исключительной жаропрочностью и стойкостью к окислению при температурах до 900–1000 °C. Идеальны для высокотемпературных печей, нагрева агрессивных газов и воздуха, где малиновое свечение может быть частью нормального режима работы при контролируемых условиях.
• Титан: Используется в условиях высокой агрессивности среды, особенно при контакте с морской водой, растворами хлоридов, некоторыми кислотами. Обладает превосходной коррозионной стойкостью, но имеет ограничения по максимальной рабочей температуре (до 300-400 °C в воздухе, выше в определенных средах). Перегрев до 500–600 °C для титана может быть разрушительным.

Расчет экономического эффекта от оптимизации ТЭНов (ROI)

Инвестиции в оптимизацию систем нагрева и предотвращение перегрева ТЭНов окупаются через снижение прямых и косвенных затрат. Для C-level и финансовых директоров критичен показатель ROI (Return on Investment).

ROI = ((Экономия от предотвращенных отказов + Экономия на энергопотреблении + Повышение производительности) - Затраты на внедрение) / Затраты на внедрение * 100%

Пример расчета ROI:

Предположим, промышленная печь на предприятии использует 50 ТЭНов. Средняя частота отказа ТЭНа — 10 штук в год из-за перегрева. Стоимость одного ТЭНа — 5 000 руб. Стоимость замены (работа + материалы) — 2 000 руб. Стоимость часа простоя производства из-за отказа ТЭНа — 15 000 руб. (2 часа простоя на каждый отказ).

• Текущие ежегодные потери:
  • Затраты на замену: 10 ТЭНов * (5 000 руб. + 2 000 руб.) = 70 000 руб.
  • Затраты на простой: 10 отказов * 2 часа/отказ * 15 000 руб./час = 300 000 руб.
  • Итого прямых потерь: 370 000 руб./год.

Внедрение системы предиктивного обслуживания (датчики температуры, ИК-мониторинг, ПО для аналитики) позволяет снизить количество отказов ТЭНов на 80% (с 10 до 2 в год) и продлить их срок службы на 30%. Также выявлено, что оптимизация режимов снизила энергопотребление на 5% (экономия 50 000 руб./год).

• Затраты на внедрение:
  • Оборудование (датчики, ПО, тепловизор): 300 000 руб.
  • Монтаж и настройка: 100 000 руб.
  • Итого затрат на внедрение: 400 000 руб.
• Ежегодная экономия после внедрения:
  • Сокращение потерь от отказов (70 000 — (2 ТЭНа * 7 000 руб.)): 70 000 — 14 000 = 56 000 руб.
  • Сокращение потерь от простоя: 300 000 — (2 отказа * 2 часа * 15 000 руб.) = 240 000 руб.
  • Экономия на энергопотреблении: 50 000 руб.
  • Итого ежегодной экономии: 56 000 + 240 000 + 50 000 = 346 000 руб.

ROI = (346 000 руб. - 0 руб. (затраты в первый год уже учтены) - 0 (повышение производительности без конкретных данных)) / 400 000 руб. * 100% = 86.5% за первый год.

С учетом того, что система продолжит приносить экономию в последующие годы без повторных капитальных затрат на внедрение, долгосрочный ROI будет значительно выше.

Кейсы успешного применения стратегий предотвращения перегрева

1. Кейс 1: Крупное химическое производство (Enterprise Segment)

   Проблема: Частые отказы ТЭНов в реакторах для нагрева агрессивных химических растворов, приводящие к дорогостоящим простоям и высоким расходам на замену. Основная причина — коррозия и перегрев из-за локального отложения продуктов реакции.

   Решение: Внедрена система на основе Incoloy 825 ТЭНов с низкоплотным нагревом, интегрированные с ультразвуковыми датчиками контроля уровня жидкости и системой постоянного мониторинга температуры поверхности ТЭНа посредством термопар. Разработан алгоритм автоматической корректировки мощности и очистки поверхности.

   Результат: За первый год количество аварийных отказов ТЭНов сократилось на 90%. Средний срок службы ТЭНов увеличился в 3 раза. Экономия от предотвращенных простоев и сокращения закупок ТЭНов составила более 1.2 млн. рублей в год, при инвестициях в 800 тыс. рублей.

2. Кейс 2: Предприятие по производству пищевых продуктов (SMB Segment)

   Проблема: ТЭНы в пастеризаторах для молочной продукции регулярно выходили из строя из-за образования накипи и пригорания продукта на поверхности, что проявлялось малиновым свечением. Это приводило к ухудшению качества продукции и незапланированным остановкам.

   Решение: Установлены ТЭНы из полированной нержавеющей стали AISI 316L со специальным антипригарным покрытием. Внедрен автоматический цикл промывки и система контроля потока жидкости для обеспечения оптимального теплоотвода. Персонал обучен методам визуального контроля и немедленного реагирования на любые аномалии.

   Результат: Срок службы ТЭНов увеличился на 40%. Уровень брака продукции, связанный с пригоранием, снизился на 25%. Ежегодные затраты на обслуживание и замену ТЭНов сократились на 18%, а качество продукции стабилизировалось.

Чек-лист по профилактике перегрева ТЭНов

Для поддержания оптимальной работы нагревательных систем рекомендуется следующий чек-лист, адаптированный для команд эксплуатации и технического обслуживания:

1. Выбор ТЭНа:
   • — Соответствует ли материал оболочки ТЭНа нагреваемой среде и максимальной температуре?
   • — Рассчитана ли удельная поверхностная мощность ТЭНа под конкретные условия эксплуатации?
   • — Учтены ли пиковые нагрузки и возможные аномальные режимы при выборе ТЭНа?
2. Установка и эксплуатация:
   • — Обеспечен ли достаточный теплоотвод (погружение, циркуляция, обдув)?
   • — Соответствует ли фактическое напряжение питания номинальному значению ТЭНа?
   • — Проводятся ли регулярные проверки на предмет отложений (накипь, нагар, шлам) на поверхности ТЭНа?
   • — Используются ли прецизионные регуляторы температуры?
3. Мониторинг и диагностика:
   • — Установлены ли датчики температуры среды и, при возможности, поверхности ТЭНа?
   • — Проводится ли периодический визуальный осмотр ТЭНов на предмет свечения или изменения цвета? (Соблюдая технику безопасности!)
   • — Используется ли инфракрасная термография для выявления «горячих точек» и оценки равномерности нагрева?
   • — Ведется ли журнал работы ТЭНов, фиксируются ли отклонения и инциденты?
4. Техническое обслуживание:
   • — Проводятся ли плановые чистки и проверки ТЭНов в соответствии с регламентом?
   • — Измеряется ли сопротивление изоляции ТЭНов в рамках планового ТО?
   • — Проверяются ли электрические соединения на предмет ослабления или коррозии?
