Конструкция и технические принципы работы

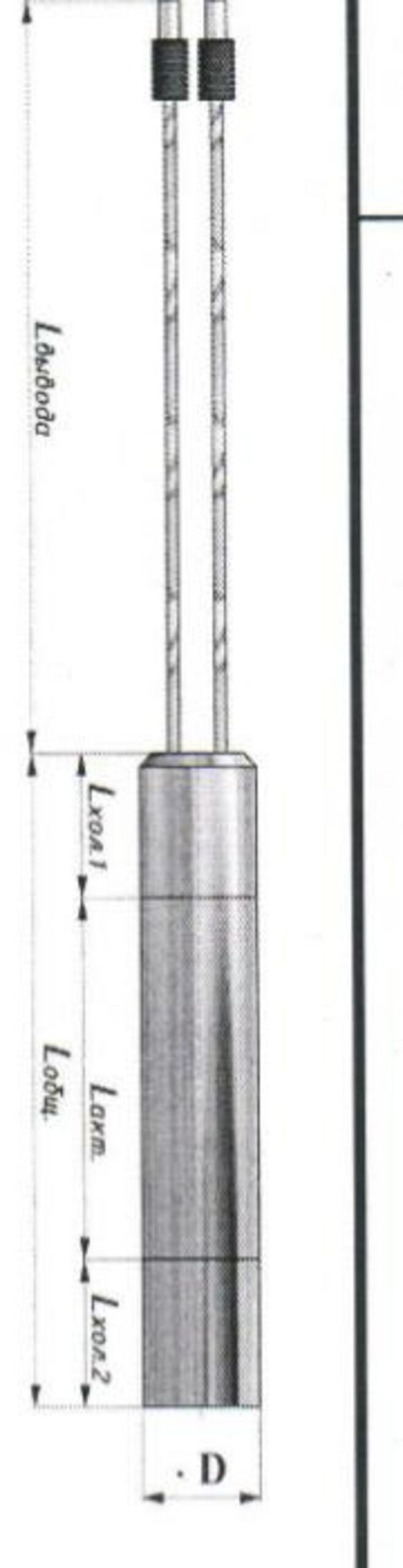

Патронные ТЭНы диаметром 12 мм — один из самых распространенных стандартов для вставки в отверстия пресс-форм, матриц и оборудования. Рассмотрим основные элементы конструкции:

• Корпус: Трубка из нержавеющей стали (AISI 304/321/316) или латуни, диаметр 12 мм (стандартные варианты: 6,5; 8; 10; 12; 13; 16 мм).
• Нагревательный элемент: Нихромовая спираль в плотной упаковке оксида магния (MgO), обеспечивающая высокую теплоотдачу.
• Выводы: Термостойкие провода (длина 20–600 мм), тип подключения «1» (стандартный).

Плотность мощности для данного ТЭНа составляет около 20–25 Вт/см², что позволяет обеспечивать его длительную работу без перегрева. При расчете удельной мощности для подобных моделей при 200 Вт на 100 мм и Ø12 мм оптимально 11–50 Вт/см², что минимизирует риск деградации изоляции. Максимальная температура использования таких нагревателей может достигать 750 °C. Рабочие среды могут включать воздух, масло и металл, но использование воду не рекомендуется напрямую.

Ближайшие аналоги и стандартные модели

Точная модель ПТЭН Ø12×100 мм, 200 Вт/230 В встречается редко, но есть аналогичные по мощности и напряжению:

• Патронный ТЭН 220V 100мм 200Вт d=12мм — цена ~1236 руб., в наличии.
• Аналоги: Ø12×100 мм 300–400 Вт/220 В (для сравнения мощности).
• Меньший диаметр: Ø6,5×100 мм 200 Вт/230 В, плотность 11 Вт/см².
• Большие: Ø12×150 мм 350–850 Вт/220 В.

Маркировка: ЭНП 12100;0.2;230 (по аналогии с ЭНП 6,5100;0,2;230). Основные производители, такие как Полимернагрев, TonDis и MirNagEva, предлагают эти устройства со склада в Москве и области с доставкой по России.

Применение в промышленности и быту

Патронные ТЭНы Ø12 мм идеально подходят для различных областей:

• Пресс-форм и литья: Нагрев матриц для пластмасс, резины (температура 200–500 °C).
• Промышленное оборудование: Экструзия, вулканизация, формовка.
• Специализированные: Кальянные, рестораны (нагрев форм), пчеловодство, тиснение.
• Бытовое/хобби: 3D-принтеры, вакуумные прессы, ремонтные нагреватели.
• Не подходит для: Жидкостей (нет ребра/фланца), высоковольтных систем (>380 В).

Преимущества низкой мощности 200 Вт: Длительный срок службы (до 10 000 ч), низкий риск перегрева, экономия энергии. В сравнении с аналогичными устройствами выдающими 850 Вт (Ø12×150 мм) данная модель обеспечивает более равномерный нагрев.

Установка, подключение и безопасность

Пошаговая инструкция установки

1. Подготовка: Просверлите отверстие Ø11,8–12 мм (допуск H7), глубина 100–110 мм.
2. Инструменты: Ключ для фланца/штуцера, мультиметр, термопаста (для теплоотвода).
3. Вставка: Смазать термопастой, вставить на 95–100 мм, зафиксировать гайкой/фланцем.
4. Подключение: Провода к сети 230 В (сечение 1–1,5 мм²), использовать терморегулятор (реле ПИД для 200–600 °C).
5. Проверка: Измерьте сопротивление (≈250 Ом для 230 В/200 Вт: R = U²/P = 52900/200 ≈ 265 Ом), запуск на холостом ходу 10 мин.
6. Безопасность: Изоляция >1 МОм при 500 В, защита от перегрева (термовставка 750 °C), заземление. Избегайте сухого хода >30 мин.

Типичные ошибки

Среди распространенных ошибок можно выделить:

• Перекос при вставке (неравномерный нагрев).
• Короткие провода (нагрев контактов).
• Игнорирование плотности мощности (>50 Вт/см² — выгорание).

Расчеты и кастомизация

Формула мощности для расчета:

P = (π × d × L × q)

где q — удельная мощность (Вт/см²), d=1,2 см, L=10 см. Для 200 Вт: q ≈ 5,3 Вт/см² — безопасно для воздуха.

Производители (Полимернагрев) могут изготовить нестандартные изделия под заказ: длина до 6000 мм, мощность от 100 до 10 кВт, с использованием различных материалов, таких как титан для агрессивных сред. Напряжение 230 В является стандартом как для ЕС, так и для России, и совместимо с 220 В (±10%).

Рынок, цены и производители

Цены

Цены на патронные ТЭНЫ с параметрами Ø12×100 мм колеблются в пределах 1200–1500 руб. за модели мощностью 200–300 Вт. При оптовых закупках возможны скидки.

Производители

На рынке представлены ключевые игроки:

• Полимернагрев (склад >5 шт., быстрая доставка).
• TonDis, Pro-Ten, а также площадки Ozon и Yandex.Market.

Доступность

Модели с данными характеристиками находятся в наличии на складах МО, с доставкой в течение 1–3 дней по всей России.

Перспективы и инновации

Современные ТЭНы интегрируют термодатчики (PT100) и картриджные разъемы для быстрой замены. Для моделей с мощностью 200 Вт/230 В наблюдается тренд на энергоэффективность в IoT-оборудовании, что обеспечивает более точное управление процессами нагрева. Важно отметить, что ошибка в указании «100 м» может свидетельствовать об использовании кабельных ТЭНов, которые предназначены для других целей, тогда как патронные призваны обеспечить точечный нагрев.

Теперь рассмотрим технологии подключения и контроля для этих устройств.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Технологии подключения и контроля

При использовании патронного ТЭНа диаметром 12 мм важно правильно подключить устройство и обеспечить его эффективный контроль. Правильная установка и подключение не только позволяют добиться оптимальной работы нагревателя, но и повышают безопасность его эксплуатации.

Подключение

Для подключения патронного ТЭНа необходимы следующее:

• Электрическая сеть: Подключение к сети переменного тока напряжением 230 В, желательно с использованием проводов с сечением от 1 до 1,5 мм² для обеспечения надежного соединения.
• Терморегулятор: Подключение к терморегулятору (например, реле ПИД), позволяющему поддерживать стабильную температуру в диапазоне от 200 до 600 °C.

Контроль температуры

Для точного контроля температуры и предотвращения перегрева рекомендуется использовать:

• Термодатчики: Такие как PT100 — позволяют получать точные показания температуры, что существенно улучшает управление процессами нагрева.
• Автоматические системы управления: Автоматика, встроенная в систему, может более точно регулировать подачу энергии, учитывая изменения температуры.

Проблемы и их решение

Важно заранее предусмотреть потенциальные проблемы, с которыми можно столкнуться при эксплуатации патронных ТЭНов. Владельцы должны знать, как их избежать и какие предпринимать шаги в случае необходимости:

Частые неисправности

• Перегрев: Может быть вызвано неправильным подключением или недостаточным теплоотведением. Рекомендуется проверять изоляцию и использовать термопасту при установке.
• Проблемы с выводами: Неправильное подключение термостойких проводов может привести к коротким замыканиям. Важно следить за состоянием контактов.
• Несоответствие температуры: Обеспечьте правильную настройку терморегулятора для оптимального контроля и избежания перегрева.

Альтернативные технологии и новые решения

Современные разработки показывают, что существуют новые подходы для повышения эффективности нагрева и улучшения работы ТЭНов:

• Интеллектуальные датчики и IoT: Интеграция с интернетом вещей (IoT) позволяет управлять работой устройств удаленно и получать аналитику о процессе нагрева.
• Энергоэффективные решения: Исследования новых материалов и технологий, таких как использование графена или керамики, могут повысить эффективность и безопасность работы нагревателей.

Преимущества кастомизации

Возможность индивидуального заказа патронных ТЭНов значительно увеличивает их применимость в различных отраслях. Выбор материалов, длины и мощности позволяет адаптировать устройство под конкретные условия.

Заключение

Патронные ТЭНы диаметром 12 мм с характеристиками 200 Вт и 230 В предлагают множество преимуществ для пользователей благодаря своей универсальности. Правильная установка, контроль и понимание возможных проблем позволяют максимально эффективно использовать эти устройства, что делает их отличным выбором для самых различных применений. Инновации в области технологий и кастомизации открывают новые горизонты в сфере нагрева, способствуя повышению удобства и надежности их эксплуатации.
