Промышленные тэны нагревательные: секреты выбора и применения
Что такое промышленные ТЭНы (трубчатые электронагреватели)
Промышленные ТЭНы представляют собой нагревательные элементы, состоящие из металлической трубки, внутри которой размещена нихромовая или фехралевая спираль с высоким удельным сопротивлением. После подачи электрического тока происходит выделение тепла по закону Джоуля-Ленца (P = I²R), которое через теплоизоляционный наполнитель передается на наружную металлическую оболочку, а от нее — на рабочую среду (жидкость, газ, металл и пр.)
ТЭНы выдерживают рабочие температуры до 650–800°C, обладают устойчивостью к механическим воздействиям, вибрациям и температурным перепадам. Материалы оболочки обычно — углеродистая или нержавеющая сталь, что обеспечивает долговечность и коррозионную стойкость.
Виды промышленных ТЭНов и особенности конструкции

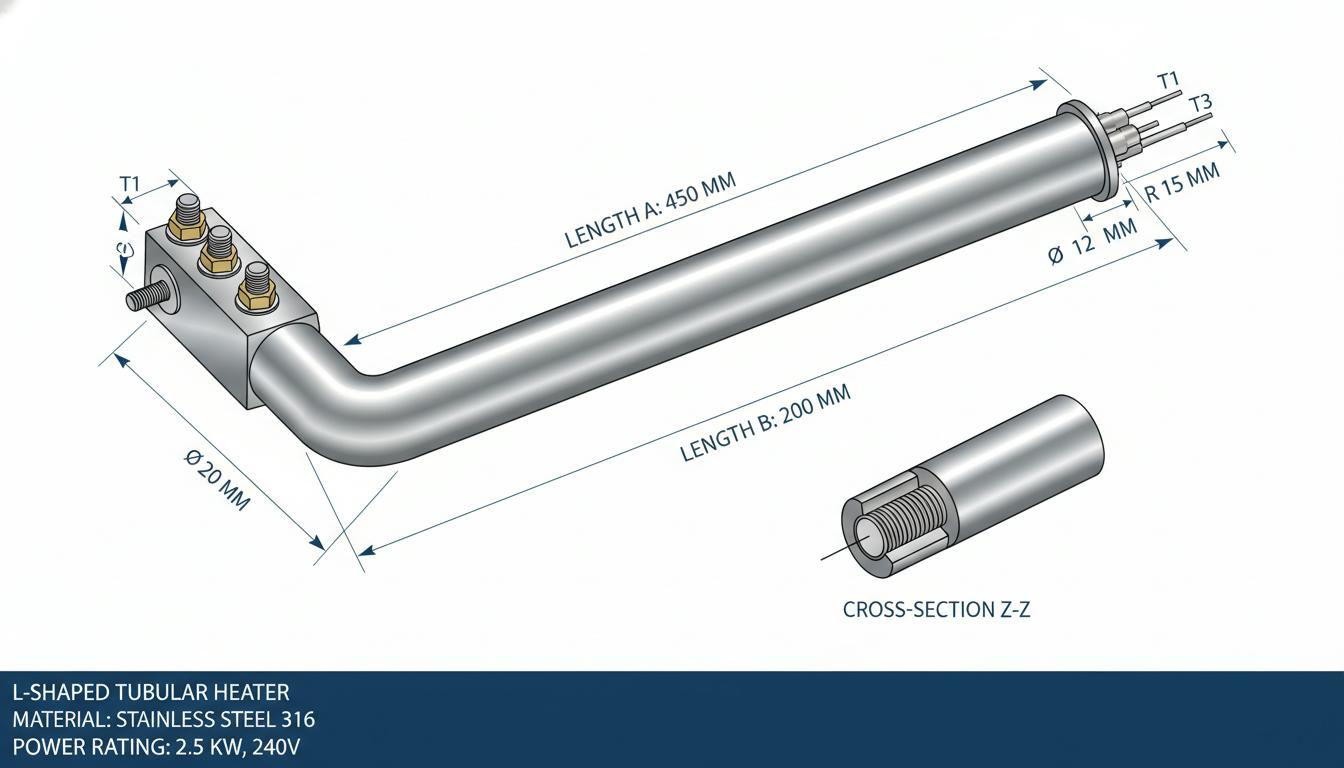

- Трубчатые ТЭНы — классические нагреватели с трубчатым корпусом и спиралью внутри. Используются для нагрева жидкостей, газов и твердых тел в промышленных процессах.
- Патронные ТЭНы — компактные цилиндрические нагреватели с высокой удельной поверхностной мощностью. Обладают высокой мощностью до 50 Вт/см², используются для локального высокотемпературного нагрева металлов, пластмасс и жидкостей. Корпус делают из нержавеющей стали, сердечник — из технической керамики с нихромовой спиралью.
- Сухие стеатитовые ТЭНы — имеют керамический изолятор (стеатит), медленно нагреваются и остывают, что обеспечивает плавное поддержание температуры. Их применяют для нагрева воды, технических жидкостей с длительным сохранением тепла и предохранением от перегрева.
- Водяные ТЭНы — внутри трубки расположен диэлектрический порошок с высокой теплопроводностью, который улучшает передачу тепла от нихромовой спирали через корпус к воде или другой жидкости.
Основные технические характеристики
| Параметр | Значения и особенности |
|---|---|
| Номинальная мощность | От нескольких Вт до десятков кВт |
| Номинальное напряжение | 12, 24, 36, 110, 220, 380 В и др. |
| Рабочая температура | До 650…800°C (зависит от материала корпуса и типа ТЭНа) |
| Диаметр оболочки трубки | Обычно от 6 до 32 мм |
| Длина активной части | От 30 мм до нескольких метров |
| Удельная поверхностная мощность | До 20 Вт/см² (трубчатые), до 50 Вт/см² (патронные) |
Секреты выбора промышленных ТЭНов
-
Определение типа нагреваемой среды и способа нагрева
- Если требуется нагрев жидкости или газа — чаще выбирают трубчатые ТЭНы или водяные ТЭНы с хорошей теплоотдачей.
- Для локального и мощного нагрева твердых деталей лучше подойдут патронные ТЭНы.
- Для плавного поддержания температуры и защиты от перегрева следует рассмотреть сухие стеатитовые конструкции.
-
Удельная поверхностная мощность
Высокая удельная мощность повышает скорость нагрева, но требует качественного отвода тепла. Для жидкостных сред рекомендуются значения до 15–20 Вт/см², для патронных — до 50 Вт/см² при непосредственном контакте с объектом нагрева.
-
Материал корпуса
Нержавеющая сталь обеспечивает долговременную защиту от коррозии и широко используется в пищевой, химической промышленности и в агрессивных средах. Углеродистая сталь дешевле, но менее устойчива к коррозии.
-
Напряжение питания и подключение
Важно выбирать ТЭНы под необходимое напряжение: 220, 380 В или другое. Для промышленного оборудования часто требуются схемы с контролем термостата и автоматическим реле, обеспечивающие безопасную и энергоэффективную работу.
-
Конструктивные особенности
Длина и диаметр должны соответствовать монтажным отверстиям и условиям нагрева, учитывая размер и место установки. Указание холодной зоны («Lm») позволяет избежать перегрева места подключения провода.
Применение промышленных ТЭНов
- Нагрев технологических жидкостей — масло, вода, химические растворы.
- Отопление и вентиляция — калориферы и котлы.
- Пищевая промышленность — сдерживающий нагрев, поддержание температуры.
- Химическая и нефтехимическая отрасль — нагрев реакторов и трубопроводов.
- Машиностроение и металлургия — локальный нагрев пресс-форм и деталей.
- Пластиковая и резиновая промышленность — литье, вулканизация, формование.
- Антиобледенительные системы и обогрев труб — предотвращение замерзания.
- Лабораторное и медицинское оборудование — точный температурный контроль.
Практические рекомендации и безопасность
- Контроль температуры через встроенные датчики и реле необходим для предотвращения перегрева и аварийных ситуаций.
- Используйте только качественные материалы с гарантией производителя и сертификацией на промышленное применение.
- При монтаже соблюдайте меры электрической безопасности, надежное заземление и изоляцию.
- Для повышения срока службы рекомендуется обеспечить хорошее тепловое распределение и избежать работы ТЭНа всухую (без теплоносителя).
Следующей частью статьи будет более детальное рассмотрение каждого вида ТЭНов, а также примеры их использования в различных отраслях, что поможет выбрать наиболее подходящий элемент для ваших нужд.
Детальный обзор видов промышленных ТЭНов
Понимание различных видов промышленных ТЭНов и их конструктивных особенностей позволяет выбрать наиболее подходящий вариант для конкретных условий эксплуатации. Рассмотрим каждый тип ТЭНа подробнее, акцентируя внимание на их преимуществах и областях применения.
Трубчатые ТЭНы
Трубчатые ТЭНы являются наиболее распространенным типом нагревателей, которые предназначены для нагрева разнообразных жидкостей и газов. Благодаря своей конструкции, они способны эффективно передавать тепло и обеспечивать стабильное отопление.
- Преимущества: Высокая надежность, универсальность в применении, возможность производить в различных размерах и мощностях.
- Области применения: Нагрев воды, масла и других технологических жидкостей в химической и пищевой промышленности.
Патронные ТЭНы
Компактность и высокая мощность делают патронные ТЭНы идеальными для задач, требующих локального нагрева. Они находят применение в различных отраслях, таких как машиностроение и металлургия.
- Преимущества: Высокая мощность, минимальные размеры, быстрая реакция на изменение температуры.
- Области применения: Нагрев пресс-форм, укороченное время на нагрев, точные температуры при обработке материалов.
Сухие стеатитовые ТЭНы
Стеатитовые ТЭНы отличаются своей конструкцией, что позволяет им медленно набирать и терять тепло. Это делает их идеальными для задач, где требуется поддерживать постоянную температуру без резких колебаний.
- Преимущества: Долговечность, защита от перегрева, плавное регулирование температуры.
- Области применения: Нагрев воды и технических жидкостей, особенно в бытовых устройствах, таких как бойлеры.
Водяные ТЭНы
Водяные ТЭНы, в которых предусмотрена значительная степень теплоотдачи благодаря диэлектрическому порошковому наполнителю, позволяют добиться высокой эффективности нагрева. Они обеспечивают отличную теплопередачу и безопасность в эксплуатации.
- Преимущества: Отличная теплоотдача, высокая степень защиты, возможность работы с агрессивными средами.
- Области применения: Используются в системах водяного отопления и нагрева технических жидкостей.
Перспективы и современные тенденции в использовании ТЭНов
Учитывая наплыв новых технологий в промышленности, ТЭНы также развиваются. Инновации, такие как интеграция систем автоматизации и управления, делают их более безопасными и эффективными.
- Новые материалы: Разработка более устойчивых к коррозии и перегреву материалов для корпусов ТЭНов.
- Автоматизация: Возможность интеграции сенсоров и систем учета, чтобы обеспечить более точное управление температурами и энергопотреблением.
Опыт применения ТЭНов в различных отраслях
Некоторые организации уже успешно внедрили трубчатые, патронные и другие виды ТЭНов для оптимизации своих процессов. Приведем примеры:
Промышленное производство
На предприятиях, занимающихся переработкой пластмасс, высокоценятся патронные ТЭНы за их компактность и способность быстро нагревать форму. Это позволяет значительно сократить время цикла литья.
Пищевая промышленность
Трубчатые ТЭНы находят широкое применение для нагрева воды в системах моек, что также позволяет поддерживать санитарные нормы.
Энергетика
В сфере энергетики водяные ТЭНы активно используются для обогрева и создания необходимых условий для работы систем подачи тепла.
Заключение
Выбор подходящего ТЭНа — сложный, но критически важный процесс, который требует внимательного анализа и знаний о специфике эксплуатации. Понимание технологий и характеристик различных типов промышленных ТЭНов поможет значительно улучшить эффективность работы вашего оборудования. Различные практические аспекты, касающиеся установки, эксплуатации и обслуживания ТЭНов, также играют ключевую роль в их успешном использовании.
Также стоит отметить, что постоянное совершенствование технологий и материалов предоставляет новые возможности для улучшения производительности тепловых процессов в таких важных отраслях, как пищевая, химическая, текстильная и многие другие.
