Подключено на 380в треугольник

Оптимизация работы асинхронных электродвигателей: Подключение по схеме «треугольник» для 380 В сетей

В промышленном и бытовом секторах одним из ключевых аспектов обеспечения бесперебойной и эффективной работы оборудования является корректное подключение трехфазных асинхронных электродвигателей. Схема «треугольник» (Δ) представляет собой один из наиболее распространенных и мощных методов соединения обмоток, особенно актуальный для электросетей с линейным напряжением 380 В. Этот подход не просто запускает двигатель, но и напрямую влияет на его производительность, энергопотребление, срок службы и общую надежность производственного процесса. Понимание принципов, преимуществ и потенциальных рисков подключения по схеме «треугольник» критически важно для инженерно-технического персонала, руководителей производственных участков и специалистов по закупкам, отвечающих за операционную эффективность и безопасность.

Принципы схемы «треугольник» и область применения

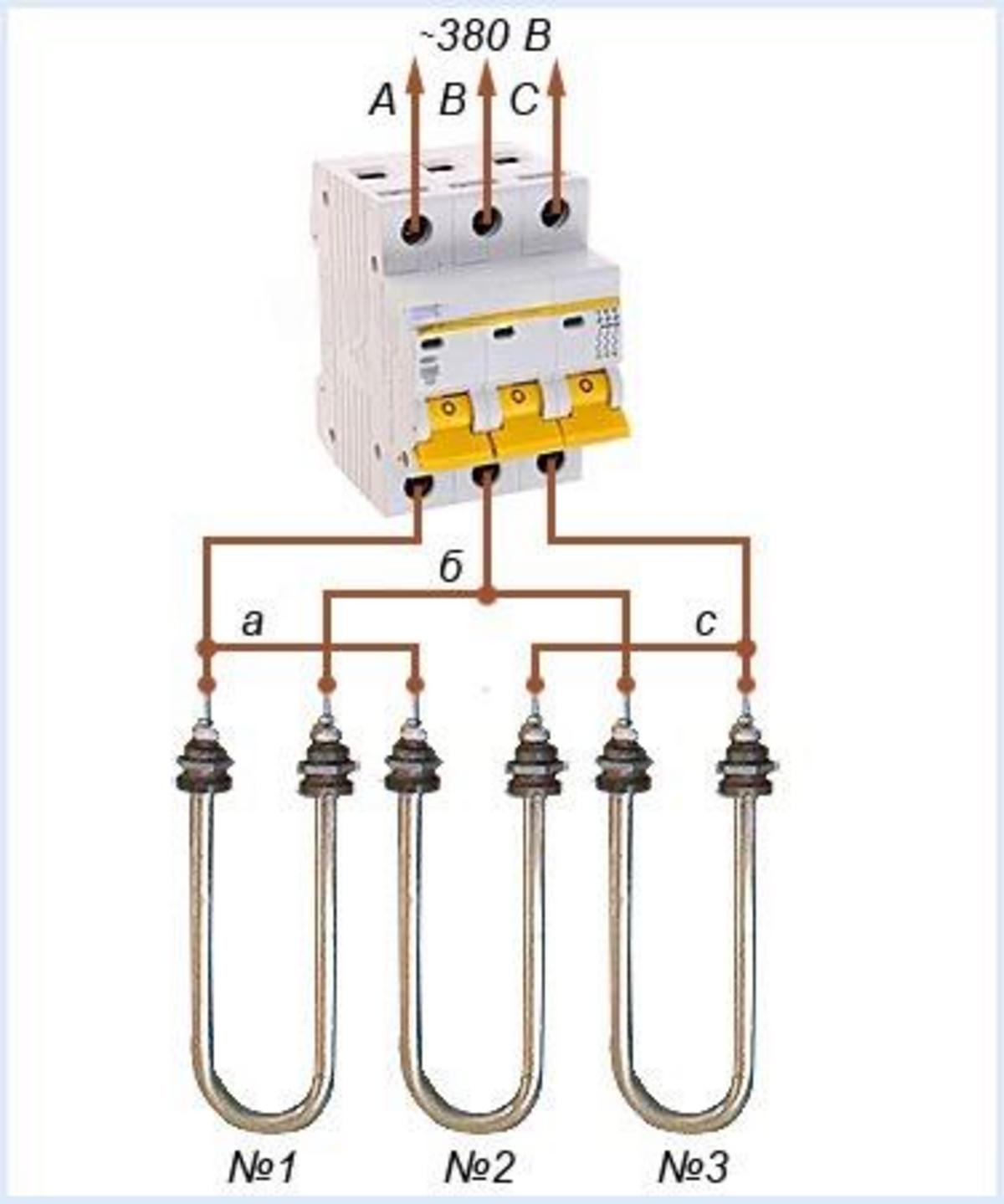

Схема «треугольник» (Δ) представляет собой метод соединения трехфазных обмоток электродвигателя, при котором конец каждой обмотки соединяется с началом следующей, формируя замкнутый контур. К каждой из трех вершин этого «треугольника» подводится одна из фаз питающей трехфазной сети. Стандартные выводы обмоток двигателя обычно маркируются парами: U1-U2, V1-V2, W1-W2. При подключении по схеме «треугольник» соединения формируются следующим образом:

• Вывод U1 соединяется с выводом W2.
• Вывод V1 соединяется с выводом U2.
• Вывод W1 соединяется с выводом V2.

К точкам этих соединений (U1+W2, V1+U2, W1+V2) подключаются линейные фазы L1, L2 и L3 соответственно. Эта конфигурация обеспечивает подачу полного линейного напряжения сети непосредственно на каждую обмотку двигателя, что является ключевым отличием от схемы «звезда» (Y), где на обмотки подается фазное напряжение, в √3 раз меньшее линейного.

Применение схемы «треугольник» обусловлено соответствием номинального напряжения обмоток двигателя линейному напряжению питающей сети. Наиболее типичные сценарии:

• Для двигателей, маркированных как 220/380 В (Δ/Y), подключение по схеме «треугольник» используется при работе от сети с линейным напряжением 220 В.
• Для двигателей с маркировкой 380/660 В (Δ/Y), подключение по схеме «треугольник» применяется при питании от сети 380 В. Это наиболее частый случай для промышленных предприятий в России и странах СНГ.

Если двигатель разработан для номинального напряжения 380 В на обмотке (то есть Δ-подключение для 380 В), а линейное напряжение сети также составляет 380 В, то схема «треугольник» позволяет двигателю работать с максимальной паспортной мощностью и номинальным током, что обеспечивает его оптимальную производительность и энергоэффективность.

Ключевые понятия и терминология

Для глубокого понимания принципов работы и подключения электродвигателей по схеме «треугольник» необходима четкая терминологическая база:

• Трехфазный асинхронный электродвигатель: Электрическая машина переменного тока, принцип действия которой основан на создании вращающегося магнитного поля токами трехфазной сети. Широко используется в промышленности благодаря своей надежности, простоте конструкции и высоким эксплуатационным характеристикам.
• Схема «звезда» (Y): Метод соединения обмоток трехфазного двигателя, при котором все концы обмоток (U2, V2, W2) соединяются в одну нейтральную точку, а начала обмоток (U1, V1, W1) подключаются к фазам сети. При этом на каждую обмотку подается фазное напряжение (U_фаз = U_лин/√3).
• Линейное напряжение (U_лин): Напряжение между двумя фазами трехфазной сети (например, L1-L2, L2-L3, L3-L1). В большинстве промышленных сетей СНГ составляет 380 В.
• Фазное напряжение (U_фаз): Напряжение между фазой и нейтральной точкой трехфазной сети. В 380 В сети составляет 220 В (380/√3 ≈ 220).
• Номинальное напряжение обмотки: Напряжение, на которое рассчитана каждая отдельная обмотка двигателя для оптимальной работы. Указывается на паспортной табличке двигателя (шильдике).
• Пусковой ток: Значительный кратковременный ток, потребляемый электродвигателем в момент запуска, до того как он достигнет номинальных оборотов. Может в 5-7 раз превышать номинальный рабочий ток.
• Тепловое реле: Защитное устройство, предназначенное для отключения электродвигателя при длительной перегрузке, вызванной чрезмерным током, предотвращая перегрев и повреждение обмоток.
• Автоматический выключатель: Электрический аппарат, предназначенный для защиты электрической цепи от токов короткого замыкания и перегрузок путем автоматического размыкания цепи.
• Фазосдвигающие конденсаторы: Устройства, применяемые для улучшения коэффициента мощности (cos φ) в электрических сетях, а также для запуска трехфазных двигателей от однофазной сети.
• Заземление (PE): Подключение токопроводящих частей электроустановки, не находящихся под напряжением в нормальном режиме, к земле для обеспечения электробезопасности.

Преимущества схемы «треугольник» для промышленных систем

Выбор схемы «треугольник» для подключения электродвигателя, соответствующего номинальному напряжению сети, приносит ряд значительных преимуществ, напрямую влияющих на производственную эффективность и экономические показатели предприятия:

• Максимальная мощность и производительность: Подключение по схеме «треугольник» обеспечивает подачу номинального линейного напряжения на каждую обмотку. Это позволяет двигателю развивать полную паспортную мощность, что критически важно для приводов высокопроизводительного оборудования (насосы, компрессоры, станки, конвейеры). Достижение максимальной производительности оборудования напрямую коррелирует с увеличением выпуска продукции и сокращением циклов производства.
• Высокий пусковой момент: В конфигурации «треугольник» двигатель обладает более высоким пусковым моментом по сравнению со схемой «звезда» (при одинаковом линейном напряжении). Это означает, что он способен быстрее преодолевать инерцию тяжелых нагрузок и разгоняться до рабочих оборотов. Для оборудования, требующего быстрого старта под нагрузкой (например, мельницы, краны), это сокращает время простоя и повышает оперативность запуска технологических процессов.
• Энергоэффективность на номинальных режимах: При правильном согласовании напряжения обмоток и сети, работа по схеме «треугольник» минимизирует потери мощности, связанные с неоптимальным режимом работы. Двигатель работает ближе к своей паспортной точке эффективности, что приводит к сокращению потребления электроэнергии на единицу произведенной продукции. Это важный фактор для снижения операционных расходов и повышения конкурентоспособности предприятия.

Недостатки и риски, требующие стратегического управления

Несмотря на значительные преимущества, подключение по схеме «треугольник» несет определенные риски, которые требуют внимательного анализа и применения адекватных мер защиты:

• Высокие пусковые токи и их последствия: При прямом пуске (Direct-On-Line, DOL) по схеме «треугольник» пусковой ток может быть в 5-7 раз выше номинального рабочего тока. Для сети 380 В это значительно выше, чем при пуске по схеме «звезда» (где пусковой ток ниже в √3 раз). Высокие пусковые токи создают несколько проблем:
  • Нагрузка на электросеть: Могут вызывать значительные просадки напряжения в сети, что негативно сказывается на работе другого подключенного оборудования, особенно чувствительного к качеству электропитания.
  • Изнашивание оборудования: Ударные токи и механические нагрузки при пуске приводят к ускоренному износу обмоток двигателя, подшипников, редукторов и механических частей приводимого механизма.
  • Требования к защитным аппаратам: Нужны автоматические выключатели и контакторы с увеличенным запасом по току, что повышает их стоимость.
• Риск перегрузки и выхода двигателя из строя: Неправильное подключение (например, двигателя 220/380 В по схеме «треугольник» к сети 380 В) приведет к подаче слишком высокого напряжения на обмотки, вызывая их перегрев и скорый выход из строя. Это влечет за собой дорогостоящий ремонт или замену двигателя, а также длительный простой оборудования.
• Чувствительность к несимметрии напряжений: Несимметрия фазных напряжений в питающей сети (отклонение напряжений и/или углов между ними) может привести к неравномерному распределению токов в обмотках двигателя. Это вызывает локальный перегрев одной или двух обмоток, что значительно сокращает срок службы изоляции и двигателя в целом, даже если среднеквадратичное напряжение находится в допустимых пределах. Контроль симметрии и качества электроэнергии становится критически важным.

Сравнительная таблица методов подключения и пуска асинхронных двигателей

Для принятия обоснованных решений по выбору метода подключения и пуска трехфазных асинхронных двигателей в производственных условиях, необходимо оценить различные подходы по ключевым B2B-критериям. Схема «треугольник» является базовым методом работы двигателя на номинальной мощности, однако существуют различные способы его пуска, которые позволяют нивелировать недостатки прямого подключения.

Выбор оптимальной схемы подключения и метода пуска электродвигателя — это комплексное решение, которое выходит за рамки простой электрической схемы. Оно требует стратегического подхода, учитывающего не только технические параметры, но и экономические показатели, операционные риски и требования к автоматизации. В следующей части мы углубимся в пошаговую реализацию этих решений, рассмотрим продвинутые практики внедрения, а также проанализируем реальные кейсы для различных масштабов и отраслей.

Продвинутая практика и внедрение: Снижение TCO и повышение надежности систем с электродвигателями

После рассмотрения базовых принципов и стратегических преимуществ схемы «треугольник», а также сравнения методов пуска, фокус смещается на практическую реализацию и оптимизацию. Для руководителей и технических специалистов критически важно не просто осуществить подключение, но и обеспечить долгосрочную надежность, минимизировать эксплуатационные расходы (TCO – Total Cost of Ownership) и интегрировать двигатели в общую систему управления производством. Это требует системного подхода к проектированию, монтажу, пусконаладке и последующей эксплуатации.

Пошаговая реализация подключения и оптимизация систем с электродвигателями

Внедрение или модернизация систем подключения электродвигателей, особенно мощных агрегатов, должно проходить по четко структурированному плану, охватывающему все этапы от планирования до мониторинга.

Этап 1: Аудит и проектирование (Спринт 1: 2-4 недели)

1. Оценка потребностей и текущего состояния:
   • Роли: Инженер-электрик, главный механик, руководитель производства.
   • Артефакты: Техническое задание (ТЗ), список оборудования, данные по энергопотреблению, результаты аудита существующих электросетей.
   • Контроль качества: Согласование ТЗ с заинтересованными сторонами, подтверждение соответствия нормативным документам (ПУЭ, ГОСТ).
   • Факторы, влияющие на ROI: Определение потенциала экономии электроэнергии и снижения затрат на обслуживание. Например, замена старых двигателей на IE3/IE4 класса эффективности может сократить энергопотребление на 5-15% ежегодно.
2. Выбор схемы подключения и метода пуска:
   • На основе данных аудита (мощность двигателя, тип нагрузки, требования к пусковому моменту, состояние электросети), принимается решение о прямом пуске, Y-Δ, плавном пускателе или ЧП (частотном преобразователе).
   • Роли: Инженер-проектировщик, главный энергетик.
   • Артефакты: Электрические схемы, спецификации оборудования (двигатель, защитная аппаратура, кабельная продукция, система автоматики).
   • Контроль качества: Проверка расчетов токов, выбора сечения кабелей, номиналов защитных устройств.
3. Проектирование систем защиты и автоматизации:
   • Включение в проект систем защиты от перегрузки, короткого замыкания, обрыва фазы, перегрева (тепловые реле, датчики температуры обмоток).
   • Интеграция с системами автоматического управления технологическими процессами (АСУ ТП) и диспетчеризации (SCADA – Supervisory Control And Data Acquisition).
   • Метрики: Процент охвата критически важных двигателей системами мониторинга (цель – 100% для ключевого оборудования).

Этап 2: Закупка и монтаж (Спринт 2: 4-8 недель)

4. Закупка оборудования и материалов:
   • Выбор поставщиков с учетом качества, сертификации, сроков поставки и условий гарантии. Приоритет отдается энергоэффективным двигателям (классы IE3, IE4) и надежной коммутационной аппаратуре.
   • Роли: Отдел снабжения, инженер по закупкам.
   • Артефакты: Договоры поставки, сертификаты соответствия.
   • Экономический эффект: Стоимость владения (TCO) на 10-20% ниже за счет более длительного срока службы и меньшего потребления энергии качественным оборудованием.
5. Монтаж и сборка электрощитов:
   • Прокладка кабельных линий с соблюдением требований ПУЭ и нормативных расстояний.
   • Монтаж пускозащитной аппаратуры, контакторов, реле, ЧП/плавных пускателей в электрощитах.
   • Роли: Электромонтажники, инженер-наладчик.
   • Контроль качества: Визуальный осмотр, проверка качества соединений (отсутствие люфтов, правильность обжима), тестирование изоляции кабелей (мегаомметром).
6. Подключение двигателя по схеме «треугольник»:
   • Пошаговая инструкция из предыдущей части является основой. Особое внимание уделяется правильности соединения выводов обмоток и фаз, качеству изоляции.
   • Важно: Всегда сверяться с заводской схемой подключения, указанной на клеммной коробке или шильдике двигателя.
   • Безопасность: Обязательное подключение защитного заземления (PE) к корпусу двигателя. Использование СИЗ (средств индивидуальной защиты).

Этап 3: Пусконаладка и тестирование (Спринт 3: 1-2 недели)

7. Предварительная проверка:
   • Измерение сопротивления изоляции обмоток двигателя относительно корпуса и между обмотками. Должно быть не менее 0.5 МОм.
   • Проверка отсутствия механических препятствий для вращения ротора.
   • Роли: Инженер-наладчик, электроизмерительная лаборатория.
   • Артефакты: Протоколы измерений.
8. Первый пуск и контроль параметров:
   • Кратковременный пуск для проверки направления вращения (при необходимости меняются две фазы местами).
   • Измерение токов в каждой фазе при холостом ходе и под нагрузкой. Контроль симметрии токов. Отклонение токов более чем на 5% от среднего указывает на проблемы с двигателем или сетью.
   • Мониторинг напряжения в сети.
   • Роли: Инженер-наладчик, оператор оборудования.
   • Оценка TCO: Снижение рисков аварийных простоев за счет своевременного выявления отклонений.
9. Настройка защитных устройств:
   • Установка номиналов тепловых реле и уставок автоматических выключателей в соответствии с номинальным током двигателя и условиями эксплуатации.
   • Контроль качества: Проверка срабатывания защит.

Этап 4: Эксплуатация и мониторинг (Постоянно)

10. Регулярный мониторинг и диагностика:
    • Вибрационный мониторинг, термографический контроль (выявление перегретых участков), анализ качества электроэнергии.
    • Метрики: Среднее время наработки на отказ (MTBF), частота аварийных остановок, затраты на плановое и внеплановое обслуживание. Цель – снижение MTTR (Mean Time To Repair) на 15-20%.
11. Плановое техническое обслуживание (ТО):
    • Периодическая проверка контактных соединений, состояния изоляции, подшипников. Очистка от пыли и грязи.
    • Экономический эффект: Продление срока службы двигателя на 20-30%, снижение внеплановых ремонтов.

Кейсы и паттерны внедрения для различных масштабов бизнеса

Эффективность применения схемы «треугольник» и сопутствующих систем пуска и защиты проявляется по-разному в зависимости от масштаба предприятия и специфики отрасли.

Кейс 1: Малое/Среднее Предприятие (SMB) – Столярная мастерская с несколькими станками

• Контекст: Несколько станков (циркулярные пилы, фуганки) с двигателями мощностью 5.5-15 кВт. Бюджет на автоматизацию ограничен.
• Решение: Для двигателей до 7.5 кВт применяется прямой пуск (DOL) по схеме «треугольник» с качественной тепловой и максимальной токовой защитой (автоматические выключатели). Для двигателей 11-15 кВт, чтобы избежать сильных просадок напряжения в небольшой сети мастерской, используются пускатели «звезда-треугольник» (Y-Δ).
• Экономический эффект: Минимизация начальных инвестиций (CAPEX). Снижение износа станков за счет плавного пуска тяжелых пил. Общая стоимость владения (TCO) оптимизирована за счет баланса между ценой оборудования и защитой от аварийных остановок, которые для SMB могут быть катастрофическими.
• Ключевой показатель: Устойчивость работы станков без аварий в течение рабочего дня.

Кейс 2: Крупное Производство – Металлургический комбинат, цех прокатки

• Контекст: Множество мощных (от 30 кВт до сотен кВт) электродвигателей, приводящих прокатные станы, насосы системы охлаждения, вентиляторы. Требования к непрерывности производства, качеству продукции и энергоэффективности крайне высоки.
• Решение: Для большинства двигателей применяется схема «треугольник» в сочетании с частотными преобразователями (ЧП/VFD). Это позволяет не только обеспечить плавный пуск и защиту, но и точно регулировать скорость вращения двигателей в зависимости от технологического процесса, поддерживать оптимальную производительность и значительно экономить электроэнергию. Все ЧП интегрированы в централизованную SCADA-систему комбината для мониторинга, диагностики и предиктивного обслуживания.
• Экономический эффект: Снижение энергопотребления до 30-40% для двигателей с переменной нагрузкой. Увеличение срока службы двигателей и приводимых механизмов в 1.5-2 раза. Минимизация аварийных простоев за счет глубокой диагностики и возможности оперативного управления. Оптимизация производственных циклов.
• Ключевой показатель: Снижение удельного энергопотребления на тонну продукции, сокращение незапланированных простоев на 20-30%.

Кейс 3: Регулируемая Отрасль – Химическое производство с опасными зонами

• Контекст: Двигатели насосов, мешалок, вентиляторов, работающие во взрывоопасных или агрессивных средах. Требуются специальные стандарты безопасности, сертификация оборудования и строгий контроль процессов.
• Решение: Использование специально разработанных двигателей во взрывозащищенном исполнении, которые подключаются по схеме «треугольник» к сети 380 В. Для пуска применяются плавные пускатели или ЧП, также сертифицированные для работы в опасных зонах (Ex-исполнение). Все соединения и кабельные вводы должны соответствовать строгим требованиям по герметичности и искробезопасности. Дополнительно устанавливаются системы газового анализа и аварийного отключения. Документация каждого этапа монтажа и пусконаладки является обязательной.
• Экономический эффект: Предотвращение инцидентов и аварий, которые могут привести к колоссальным убыткам (штрафы, остановка производства, ущерб здоровью). Хотя начальные инвестиции (CAPEX) выше из-за стоимости специализированного оборудования и сертификации, ROI здесь определяется снижением катастрофических рисков, что намного превосходит прямые финансовые затраты.
• Ключевой показатель: Отсутствие аварий и инцидентов, полное соответствие надзорным требованиям.

Чек-лист по вводу в эксплуатацию и предиктивному обслуживанию

Для обеспечения надежной и безопасной работы электродвигателей, подключенных по схеме «треугольник», критически важен системный подход к их вводу в эксплуатацию и дальнейшему обслуживанию. Этот чек-лист поможет структурировать процессы:

1. Проверка перед подключением
   • Соответствие паспортных данных двигателя (напряжение Δ/Y) параметрам сети 380 В.
   • Отсутствие видимых повреждений корпуса двигателя, клеммной коробки.
   • Проверка сопротивления изоляции обмоток (относительно корпуса и между фазами).
   • Свободное вращение вала двигателя вручную.
2. Монтаж и коммутация
   • Соединение обмоток строго по схеме «треугольник» (U1-W2, V1-U2, W1-V2).
   • Надежное подключение фаз L1, L2, L3 к соответствующим точкам соединения.
   • Качественная изоляция всех соединений (термоусадка, изоляционная лента).
   • Обязательное подключение защитного заземляющего проводника (PE) к клемме заземления двигателя.
   • Правильное сечение кабелей в соответствии с номинальным и пусковым током.
   • Надежная фиксация кабелей, исключающая натяжение и повреждения.
3. Настройка защитных устройств
   • Установка номинала автоматического выключателя с учетом пускового тока.
   • Настройка уставки теплового реле на 1.05-1.1 I_ном двигателя.
   • Проверка работоспособности защит.
4. Пусконаладка
   • Кратковременный пробный пуск без нагрузки для проверки направления вращения.
   • Измерение фазных токов и напряжений при холостом ходе и под номинальной нагрузкой.
   • Контроль отсутствия ненормальных шумов, вибраций, перегрева.
   • Проверка отсутствия перекоса фаз по току и напряжению (допустимое отклонение <5%).
5. Регулярное обслуживание (предиктивное и плановое)
   • Периодический визуальный осмотр состояния двигателя и его соединений.
   • Измерение температуры корпуса двигателя и подшипников.
   • Контроль уровня вибрации (при наличии датчиков или периодически).
   • Проверка затяжки клемм и контактов не реже 1 раза в год.
   • Термографическое обследование для выявления точек перегрева в щитах и на клеммах.
   • Проверка сопротивления изоляции каждые 1-3 года.
   • Ведение журнала технического обслуживания и учета инцидентов.
